Elektrik Kablolaması için HTG Fiberglas Makaron: Ne Belirtilmeli

Tezgah üzerinde kabloya uyan bir kılıfın, terminal sıkıştırıldıktan sonra takılması zor olabilir. Ayrıca bir motor sargısının, sıcak bir cihaz parçasının veya keskin bir metal kenarın yanında da bulunabilir. Bu ayrıntılar sipariş edeceğiniz kılıfı etkiler. Elektrik kablolaması için, faydalı başlangıç ​​noktası yalnızca çap ve sıcaklık numarası değil, tamamlanmış montaj ve çalışma koşullarıdır.

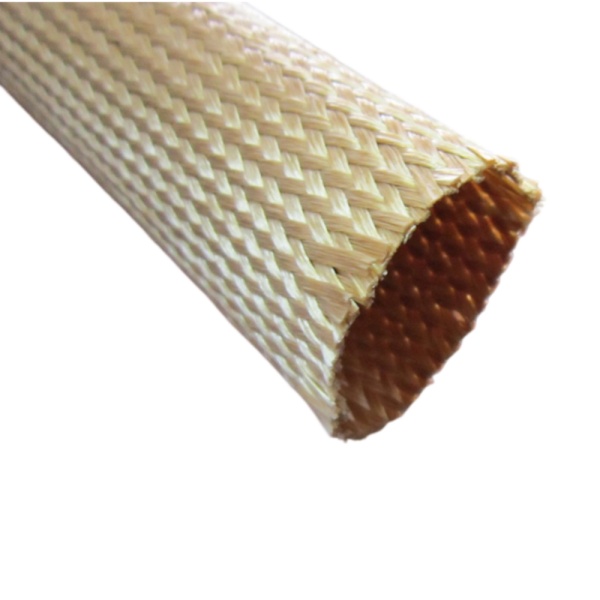

BSTFLEX'inHTG fiberglas kılıfBu ürün, alkali içermeyen E-cam elyafından örülmüş, ısıl işlem görmüş ve esnek bir reçine ile emprenye edilmiştir. Ürün sayfasında, elektrikli makinelerde, motorlarda ve ev aletlerinde kabloların yalıtımı ve mekanik koruması için kullanıldığı belirtilmiştir. Aşağıdaki notlar, bu açıklamayı uygulanabilir bir satın alma şartnamesine nasıl dönüştüreceğinizi göstermektedir.

Öncelikle kabloyu takılacağı şekilde yerleştirin.

Yalıtım, ek yerleri, bağlantı noktaları ve daha sonra takılamayacak herhangi bir konektör de dahil olmak üzere, kılıfın geçmesi gereken en büyük dış çapı ölçün. Gerekli kaplama uzunluğunu ve kılıf uçlarının nerede duracağını kaydedin. Kurulum bir muhafazadan geçirmeyi veya bir virajdan geçirmeyi içeriyorsa, gerçek güzergahta bir örnek üzerinde deneme yapın. Nominal bir kablo boyutu, bitmiş bir kablo demetini tanımlamaz.

HTG ürün sayfasında, 0,5 mm ile 30 mm arasında değişen nominal iç çaplar, farklı çap toleransları ve boyutlara göre duvar kalınlığı aralıkları listelenmiştir. Gerekli nominal iç çapı belirtin ve bu boyut için toleransı hem en büyük montaj parçasına hem de sıkı bir uyum için gereken minimum çapa göre kontrol edin. Tekrarlanan üretim için, bitmiş kesim uzunluğunu ve montajınızın ne kadar varyasyona izin verebileceğini belirtin.

Isının kolda hangi noktadan ulaştığını açıklayın.

Tedarikçiye kılıf konumundaki normal sıcaklığı, bu maruz kalma süresini ve başlatma veya arıza durumu gibi kısa süreli olayları bildirin. HTG listelemesinde -30°C ila 350°C arasında bir çalışma aralığı ve 400°C'ye kadar kısa süreli tepe noktaları belirtilmiştir. Ayrıca termal sınıf C olarak da listelenmiştir. Bunlar yayınlanmış ürün rakamlarıdır; bunlar, komple tel veya cihaz düzeneğinin sıcaklık derecesini belirlemez. İletken yalıtımı, yakındaki parçalar ve onay gereksinimleri ayrıca incelenmelidir.

Kılıfın sıcak bir bileşene temas ettiği yerlerde, temas noktasını gösteren bir çizim veya fotoğraf ekleyin. Isı yakındaki bir yüzeyden geliyorsa, boşluğu, hava akışını ve önceden yerleştirilmiş herhangi bir koruyucu kalkanı not edin. Bu, yerel bir temas sorununu muhafaza içindeki genel ortam ısısından ayırt etmeye yardımcı olur.

Seçilen boyut için elektriksel test konusunda anlaşmaya varın.

Ürün sayfasında 0,5 kV ile 1,5 kV arasında bir arıza gerilimi aralığı verilmiştir. Belirtilen çap ve yapıya hangi sonucun uygun olduğunu sorun ve test yöntemi ile koşullarını talep edin. Ürün sayfasındaki bir aralık, her kılıf boyutunun nominal değeri veya kurulu kablolama sisteminin test edilmesinin yerine geçecek bir şey olarak değerlendirilmemelidir.

Motor kabloları ve cihaz kablolaması için, kılıfın zaten yalıtılmış bir iletkenin üzerine eklenmiş koruyucu bir katman mı yoksa nitelendirdiğiniz yalıtım sisteminin bir parçası mı olduğunu da tedarikçiye bildirin. Bu ayrım, mühendislik ekibinizin hangi belgelere ihtiyaç duyacağını belirler. Belirli bir standart veya müşteri testi zorunluysa, sorguyla birlikte tam tanımını gönderin.

Reçine kaplamayı ve montaj sürecini kontrol edin.

HTG, reçine emdirilmiş cam örgüsüdür. Yüzey işlemi ürün özelliklerinin bir parçasıdır, bu nedenle kılıflama işleminden sonra kullanılan sarım verniği, dolgu macunu, yapıştırıcı, temizlik maddesi veya ısıl işlem gibi bilgileri ekleyin. Gerçek prosesinizle uyumluluğu kontrol edin ve kesme, diş açma ve son montajdan sonra bir numuneyi inceleyin. Prosesiniz farklı bir yüzey veya ayrı bir kaplama gerektiriyorsa, üretim uzunluklarını sipariş etmeden önce bunu görüşün.

Silikon kauçuk dış katman ayrı bir yapıdır. Özellikle silikon kaplı kılıf gerektiren bir şart için, ilgili bölüme bakınız.silikon kauçuk kaplı fiberglas kılıfÜrünü inceleyin ve belirtilen özelliklerini ve test verilerini HTG versiyonuyla karşılaştırın. İki ürünün ayrı özellikleri ve arama terimleri olmalıdır.

Kullanılabilir bir sorgu gönderin

Kısa bir teknik özet, uzun bir genel anahtar kelime listesinden daha fazla zaman kazandırır. Aşağıdakileri ekleyin:

• Kullanım Alanı: Motor kablosu, cihaz kablo demeti veya diğer elektrikli aksamlar.
• Bitmiş telin veya bağlantı yerinin dış çapı, ayrıca manşonun üzerinden geçmesi gereken herhangi bir özellik.
• Gerekli kaplama uzunluğu, kesim uzunluğu toleransı ve montaj yöntemi.
• Kol üzerindeki normal ve en yüksek sıcaklık, maruz kalma süresi de dahil olmak üzere.
• Gerekli dokümanlarla birlikte elektrik testi veya müşteri şartnamesi.
• Vernik, yapıştırıcı, temizlik kimyasalları veya diğer işlem malzemeleriyle temas.
• Tercih edilen renk, sipariş miktarı ve numune denemesine ihtiyaç olup olmadığı.

BSTFLEX, standart renkler olarak siyah ve açık kahverengiyi listeliyor, diğer renkler ise talep üzerine temin ediliyor. Ürün sayfasında ayrıca boyuta bağlı olarak rulo uzunlukları da belirtiliyor, bu nedenle seçilen çap için tam makara uzunluğunu ve ambalajını teyit edin. Tamamlanmış talebi aşağıdaki iletişim bilgilerini kullanarak gönderin.HTG fiberglas kılıf ürün sayfasıUygun bir örnek ve fiyat teklifi istemek için.
