Takılı Kablolar ve Hortumlar İçin Fiberglas Kaynak Kılıfı Seçimi

Çalışan bir kaynak hücresinde, bir hortum veya kablonun boru şeklinde bir manşonu bekleyen serbest bir ucu olması son derece nadirdir. Konnektörleri takılmıştır, güzergahı kelepçelenmiştir ve kaynağa en yakın bölüm genellikle en az erişilebilir olandır. Yan tarafı açılan fiberglas bir sargı, kapanması uyduktan ve korunan bölüm hareket sırasında kapalı kaldığı sürece bu mevcut donanımın etrafına yerleştirilebilir.

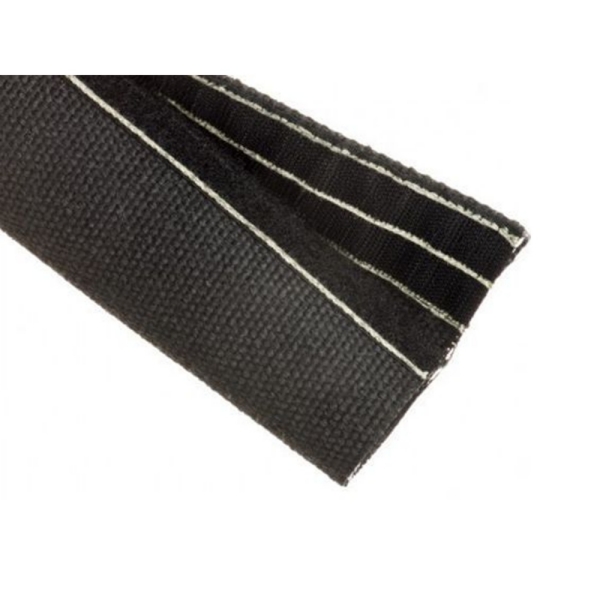

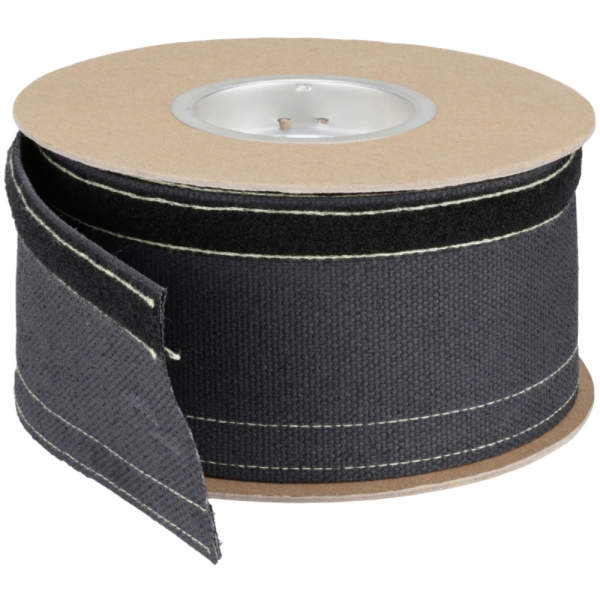

BSTFLEX şirketinin siyah kaplamalı fiberglas kaynak sargı manşonu; fiberglas tekstil tabanı, yüksek sıcaklık kaplaması ve cırt cırtlı kapatma sistemiyle tanımlanmaktadır. Ürün; kabloları ve hortumları kaynak kıvılcımlarından, sıçramalarından ve temas aşınmasından korumak için listelenmiştir. Aşağıdaki kontroller, nominal bir çapın tek başına bir uyum sağladığını varsaymak yerine, sargının monte edilmiş güzergahta seçilmesi amacıyla tasarlanmıştır.

Bir uzunluk seçmeden önce maruziyeti haritalandırın

Hortum veya kablonun normal çalışma pozisyonunda bir fotoğrafını ve hareket sınırlarında başka bir fotoğrafını çekin. Kaynak noktasını, kıvılcım ve sıçramaların olası yönünü ve hattın bir destek üzerinden sürüklendiği tüm yerleri işaretleyin. Erişilebilir kalması gereken braketleri, ek yerlerini ve servis noktalarını belirleyin. Kaplanan uzunluk, yalnızca iki işaret arasındaki düz hat mesafesini değil; bükülmeler ve hareketler dahil olmak üzere yönlendirilen tertibatı takip etmelidir.

Bir robot veya hareketli fikstür için, tam döngü boyunca sargının konumunu kontrol edin. Kısa bir parça maruz kalan noktadan uzaklaşabilir; daha uzun bir parça ise bir kelepçeye karşı yığılabilir. Her bir ucun nerede bitmesi gerektiğini ve denetim için bir ucun çıkarılabilir olup olması gerektiğini belirtin. Sargıyı, ekipman tasarımına göre havalandırma veya rutin erişim gerektiren parçalardan uzak tutun.

Yalnızca hortum çapını değil, kapalı uyumu ölçün

Sargının oturacağı bitmiş tertibatın dış çevresini veya maksimum dış zarfını ölçün. İki kaynak kablosu ve bir hortumdan oluşan bir demet mutlaka yuvarlak değildir, bu nedenle tek bir çap yanıltıcı olabilir. Branşman noktalarını, ekleri, koruyucu çizmeleri ve sargının altında kalacak her türlü yerel boyut artışını not edin.

Ürün sayfasında 25 ila 102 mm nominal manşon boyutları listelenmektedir. Kapanma örtüşmesi dahil olmak üzere, önerilen yapının kullanılabilir kapalı boyutunu veya çevre aralığını isteyin. Nominal bir boyut, cırt cırtlı alanın düzensiz bir demet etrafında ne kadarının devrede kaldığını göstermez. Sargının, bir hortumu izin verilen bükülme yarıçapının altına sıkıştırmadan veya bir kablo konnektörüne baskı uygulamadan güvenli bir şekilde kapandığını kontrol edin.

Kapanma konumunu planlayın

Yan açıklık, sargının tertibatın bağlantısı kesilmeden takılabilmesini sağlar. Kapanmayı kurulum ve servis için ulaşılabilecek bir yere ve güzergahın izin verdiği durumlarda kıvılcımların ve düşen sıçramaların doğrudan yolundan uzak bir konuma yerleştirin. Kapattıktan sonra tüm dikişi kontrol edin; bükülmelerdeki veya branşman noktalarındaki boşluklar alttaki hattı açıkta bırakır.

Hareketli ekipmanlarda, kapanmanın bir brakete sürtünüp sürtünmediğini veya yakındaki bir kenara takılıp takılmadığını inceleyin. Seyahat uçlarında konumunu tekrar doğrulayın. Makine üzerinde yapılacak kısa bir deneme, düz bir numuneden daha çok bilgi vericidir, çünkü sargının kapalı şekli ve dikiş konumu güzergahla birlikte değişir.

Testi tehlikeyle eşleştirin

Kaynak kıvılcımları, daha ağır sıçramalar, sıcak cüruf, sürekli radyan ısı ve aşınma farklı maruziyet türleridir. Tedarikçiye sürecin bir tanımını, hattın mesafesini ve yönelimini ve beklenen temas süresini verin. Ürün sayfasında sıcaklık rakamları yer almaktadır, ancak belirli bir uygulama, tedarik edilen tam malzeme ve kaplama için güncel test verilerine karşı kontrol edilmelidir. Komple sargı tertibatının sürekli sıcaklığı olarak bir kaynağın gaz sıcaklığını veya kısa bir kıvılcım sıcaklığını kullanmayın.

Hat hidrolik bir hortumsa, sargının ekipman bakım prosedürü altında incelenmesi gereken hasarları gizlemediğini onaylayın. Bu dış bir koruyucu kılıftır ve hortum basınç değerini değiştirmez. Sıvı teması veya tekrarlanan sürüklenme bekleniyorsa, önerilen numunenin temsili koşullar altında test edilebilmesi için sıvıyı ve çiftleşme yüzeyini belirleyin.

Hat için bir sargı ve çalışma alanı için bir battaniye kullanın

Yan tarafı açılan bir manşon, belirli bir hortum veya kablo hattını korur. Daha büyük bir çalışma alanının, yakındaki bir makine yüzeyinin veya geçici bir açıklığın kalkanlanması gerektiğinde, kaynak ve lehimleme alanı koruması ürünlerini ayrı ayrı inceleyin. Bu iki biçim farklı kaplama geometrilerini ele alır ve bağımsız olarak belirlenmelidir.

Numune ve teklif için ne gönderilmeli

• Kurulan güzergahın ve tam hareketinin fotoğrafları veya bir çizimi.
• Kapanan hortum veya kablo demetinin maksimum çapı veya çevresi.
• Güzergah boyunca ölçülen kapalı uzunluk ve istenen uç konumları.
• Tercih edilen kapanma konumu ve bitmiş sargı için mevcut alan.
• Kaynak süreci, kıvılcım veya sıçrama yönü, sıcaklık maruziyeti ve aşınma noktaları.
• Gerekli miktar, parça uzunluğu, denetim kriterleri ve her türlü zorunlu test yöntemi.

Bu ayrıntıları fiberglas kaynak sargı ürün sayfası aracılığıyla gönderin. Önerilen kapalı boyutta bir numune isteyin, tekstil ve kaplama yapısını onaylayın ve siparişi onaylamadan önce gerçek ekipman üzerindeki kapanma geçmesini ve kapsamını kontrol edin.
