Endüstriyel Havalandırma Sistemleri için Özel Kumaş Genleşme Derzleri Üreticisi

Endüstriyel havalandırma kanalları nadiren aynı koşullar altında çalışır. Kanal boyutları, gaz sıcaklığı, basınç, hareket, partikül yükü, kimyasal maruziyet ve ekipman yerleşimi bir kurulumdan diğerine önemli ölçüde değişebilir. Bu nedenle,özel kumaş genleşme derziTasarım, yalnızca nominal kanal boyutuna göre değil, gerçek işletme verilerine göre yapılmalıdır.

BSTFLEX üretirözel metal içermeyen kumaş genleşme derzleriEndüstriyel sıcak hava, egzoz, baca gazı ve proses gazı kanalları için. Yuvarlak, dikdörtgen, kare ve standart dışı konfigürasyonlar, müşteri çizimlerine, mevcut bağlantı ölçülerine ve proje işletme koşullarına göre üretilebilir.

Üretim kapsamımız, OEM ekipmanları, yeni kurulumlar, bakım projeleri ve tesis durdurma değişimleri için esnek kayışlar, çok katmanlı kumaş yapılar, yalıtımlı bağlantılar, yedek genleşme derzleri ve komple imal edilmiş montajları içermektedir.

Havalandırma sistemi çevresine yerleştirilmiş kumaş genleşme derzleri

Kumaş genleşme derzi, iki flanş arasına yerleştirilmiş basit bir yüksek sıcaklık kumaş parçası değildir. Endüstriyel bir kanal sisteminde, esnek bölüm, gerekli hareketi karşılarken ve uygun sızdırmazlık ve termal performansı korurken, çevredeki ekipmanla birlikte çalışmalıdır.

Tasarımda şunlar dikkate alınmalıdır:

• Eksenel sıkıştırma ve uzatma
• Yatay ve dikey yanal yer değiştirme
• Açısal hareket
• Birleşik çok yönlü hareket
• Termal döngü
• Ekipman titreşimi
• Pozitif veya negatif kanal basıncı
• Sıcak gaz maruziyeti
• Nem ve kimyasal yoğunlaşmalar
• Toz, uçucu kül ve aşındırıcı parçacıklar
• Kurulum hizalama hatası

BSTFLEX, esnek malzeme sistemi, geometri, yalıtım düzeni ve bağlantı yapısını belirlemeden önce bu koşulları değerlendirir.

Özel Üretim Yetenekleri

Endüstriyel genleşme derzlerinin boyutları ve çalışma gereksinimleri genellikle standart katalog ürünleriyle örtüşmez. BSTFLEX, hem yeni ekipman hem de değiştirme uygulamaları için projeye özel üretim desteği sunmaktadır.

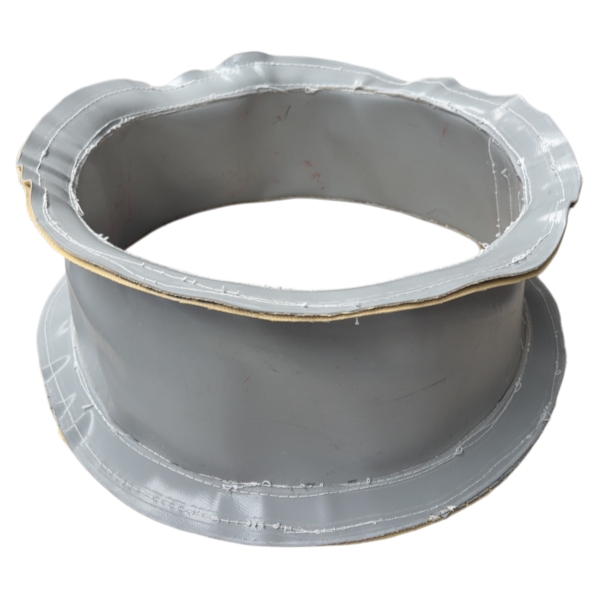

Yuvarlak Kumaş Genleşme Derzleri

Yuvarlak kumaş genleşme derzleri genellikle silindirik kanallarda, fan bağlantılarında, egzoz sistemlerinde ve proses hava hatlarında kullanılır.

Özel dairesel bir bağlantı için mühendislik verileri genellikle kanal çapını, yüz yüze boyutunu, hareketi, çalışma sıcaklığını, basıncı ve proses ortamını içerir. Esnek yapı daha sonra yalnızca çapa bağlı kalmak yerine, gerçek kurulum etrafında geliştirilebilir.

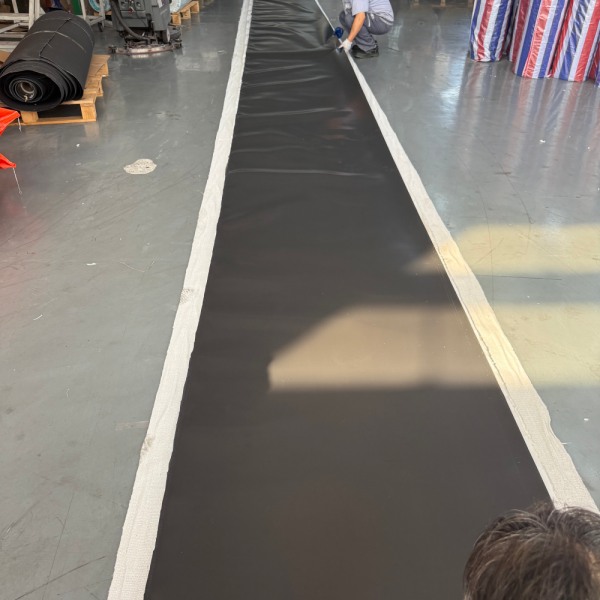

Yuvarlak tasarımlar, müşterinin mevcut kanal düzenine bağlı olarak esnek bantlar veya birleştirilmiş parçalar halinde tedarik edilebilir.

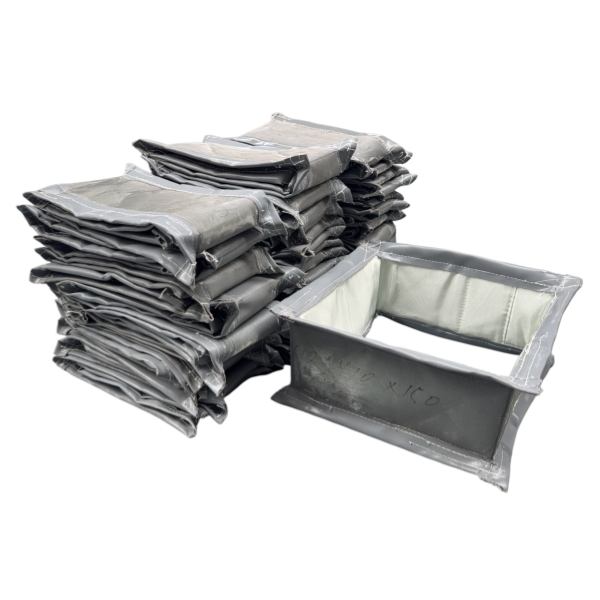

Dikdörtgen Kumaş Genleşme Derz İmalatı

Büyük kazanlar, fırınlar, havalandırma sistemleri, enerji üretim ekipmanları ve proses tesislerinde sıklıkla dikdörtgen şekilli havalandırma kanalları kullanılır.

Adikdörtgen kumaş genleşme derziKanal hareket ettikçe dört köşe ve düz kenarların farklı tepki vermesi nedeniyle köşe geometrisine özellikle dikkat edilmesi gerekir.

Dikdörtgen uygulamalar için BSTFLEX şu değerlendirmeleri yapar:

• Kanal genişliği ve yüksekliği
• Yüz yüze uzunluk
• Yatay yanal hareket
• Dikey yanal hareket
• Eksenel sıkıştırma ve uzatma
• Köşe yapısı
• Flanş boyutları
• İç astar konfigürasyonu
• Gaz akış yönü
• Çalışma basıncı

Detaylı mühendislik açıklaması için kılavuzumuza bakın.Endüstriyel Havalandırma Kanalları için Dikdörtgen Kumaş Genleşme Derzleri.

Özel Kumaş Genleşme Derzleri için Malzeme Sistemleri

Her endüstriyel genleşme derzi için uygun tek bir kumaş yapısı yoktur. Malzeme seçimi, tüm montaj içinde her katmanın ne işlev görmesi gerektiğine bağlıdır.

Fiberglas Kumaş

Fiberglas tekstiller, birçok endüstriyel havalandırma kanalı uygulamasında takviye ve ısı direnci sağlayabilir. Bağlantının mekanik ve termal gereksinimlerine göre farklı dokuma türleri, ağırlıklar ve yüzey işlemleri değerlendirilebilir.

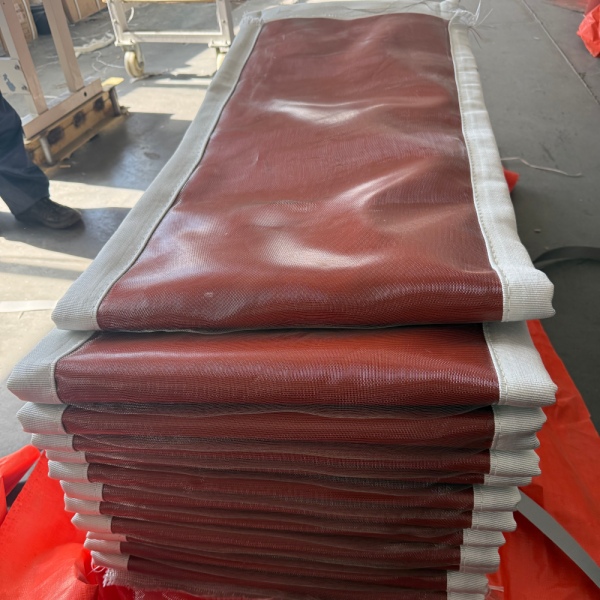

Silikon Kaplı Kumaş

Silikon kaplı fiberglas, seçilen yapının uygulanabilir sıcaklık aralığında esneklik, çevresel direnç ve sızdırmazlık performansının önemli olduğu durumlarda değerlendirilebilir.

PTFE Bazlı Kumaş

Esnek elemanın agresif proses ortamlarına karşı direnç göstermesi veya uygun bir gaz sızdırmazlık tabakası oluşturması gereken durumlarda PTFE bazlı malzemeler kullanılabilir.

Silika Kumaş

Yüksek sıcaklık gerektiren ortamlarda, silika tekstil, daha yüksek sıcaklıklara maruz kalmanın ek termal koruma gerektirdiği durumlarda çok katmanlı bir sistemin parçası olarak düşünülebilir.

BSTFLEX geniş bir yelpazede üretim ve işleme yapmaktadır.yüksek sıcaklık kumaşlarıBu sayede, kumaş kayışın genel bir bileşen olarak ele alınması yerine, esnek malzeme paketinin uygulamaya göre değerlendirilmesi mümkün olur.

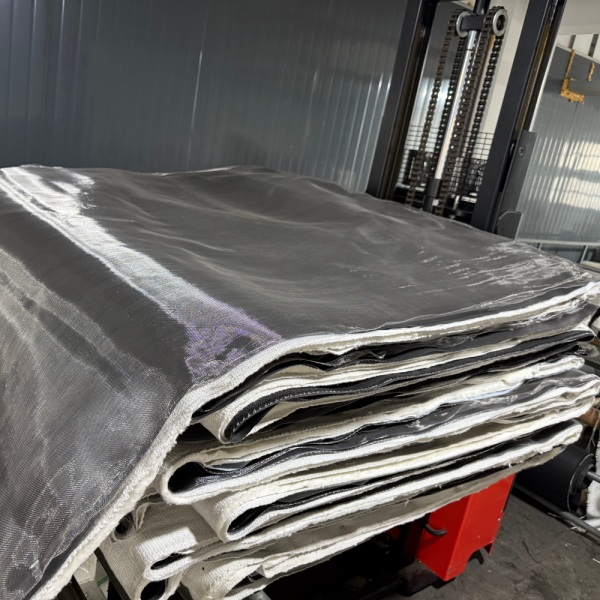

Çok Katmanlı Yapıların Sıklıkla Gerekli Olmasının Nedenleri

Zorlu endüstriyel havalandırma uygulamalarında, her işlevi tek bir kumaşın yerine getirmesi yerine, birlikte çalışan çeşitli malzemeler gerekebilir.

Çok katmanlı bir genleşme derzi, farklı bileşenlerin şu işlevleri yerine getirecek şekilde tasarlanabilir:

• Gaz sızdırmazlığı
• Mekanik takviye
• Isı yalıtımı
• Yüksek sıcaklık koruması
• Kimyasal direnç
• Aşınma koruması

Katmanların kesin sıralaması proses koşullarına göre belirlenmelidir. Genleşme derzinin tamamını belirlemek için yalnızca maksimum gaz sıcaklığı yeterli değildir.

Yüksek Sıcaklık Kumaş Genleşme Derzleri

Yüksek sıcaklıklı havalandırma sistemleri, yalnızca yayınlanmış bir sıcaklık derecesine sahip bir kumaş seçmekten daha fazlasını gerektirir.

Genleşme derzi üreticisi, normal çalışma sıcaklığının yanı sıra maksimum veya anormal koşulları, maruz kalma süresini, gaz hızını, yalıtım düzenini ve esnek elemanın her katmanına ulaşan gerçek sıcaklığı anlamalıdır.

Bazı uygulamalarda, yalıtım katmanları ve iç ısıya dayanıklı yüzey koruması, dış sızdırmazlık ve takviye malzemelerine ulaşan termal yükü azaltabilir.

BSTFLEX, teknik tekstiller, kaplamalı kumaşlar ve diğer malzemelerin kombinasyonlarını kullanarak yüksek sıcaklık yapılarını değerlendirebilir.%96 yüksek sıcaklığa dayanıklı silika kumaşProje gereksinimlerine uygun yalıtım ve koruyucu bileşenler.

Baca Gazı Kanalları için Kumaş Genleşme Derzleri

Baca gazı sistemlerinde genleşme derzleri ısı, nem, kimyasal maddeler, partikül madde ve sürekli termal döngü gibi çeşitli etkenlere maruz kalabilir.

Tipik kurulum noktaları şunları içerebilir:

• Kazan havalandırma kanalları
• Hava ön ısıtıcı bağlantıları
• Yapay hava akımı taraftar bağlantıları
• Elektrostatik çöktürücü kanal sistemi
• Torba filtre sistemleri
• Baca gazı kükürt giderme sistemleri
• Temizleyiciler
• Yığın bağlantıları
• Endüstriyel egzoz kanalları

Bu uygulamalar için gaz kimyası ve partikül koşulları sıcaklık kadar önemli olabilir. Yüksek gaz hızı veya aşındırıcı parçacıkların esnek elemana doğrudan saldırabileceği durumlarda koruyucu bir astar veya başka bir iç koruma da gerekebilir.

Pozitif ve Negatif Basınçlı Kanal Sistemleri

Özel genleşme derzi talep edilirken basınç verileri de eklenmelidir.

Bazı endüstriyel havalandırma kanalları pozitif basınç altında çalışırken, cebri çekişli ve egzoz sistemleri negatif basınç altında çalışabilir. Bu koşullar, esnek elemanın kullanım sırasında nasıl davrandığını etkiler.

Mümkünse hem normal çalışma basıncını hem de tasarım veya maksimum basıncı belirtin. Basınç birimi de çizimde veya teklif talebinde açıkça belirtilmelidir.

Hareket, sonradan akla gelen bir şey değil, tasarımın bir girdisidir.

Kumaş genleşme derzlerinin kullanılmasının başlıca nedenlerinden biri, bitişik havalandırma kanallarına nispeten düşük tepki kuvvetleri uygularken hareketi karşılayabilme yeteneğidir.

Ancak, bir genleşme derzinin "esnek" olduğunu belirtmek, üretim için yeterli değildir.

Teklif talebinde, mümkün olduğunca, gerekli hareket miktarı sayısal olarak belirtilmelidir:

Hareket verilerinin henüz belirlenmediği projelerde, kanal sistemi mühendisi, nihai bağlantı seçiminden önce beklenen termal genleşmeyi ve ekipman yer değiştirmesini belirlemelidir.

Yedek Kumaş Genleşme Derzleri

Her yenileme projesinde orijinal genleşme derzi çizimi bulunmaz.

BSTFLEX, mevcut boyut ve işletme bilgilerini kullanarak değiştirme gereksinimlerini değerlendirebilir. Projeye bağlı olarak, yararlı referans bilgiler şunları içerebilir:

• Mevcut genleşme derzlerinin fotoğrafları
• Kanalın genel boyutları
• Yüz yüze ölçüm
• Flanş boyutları
• Cıvata deliği boyutu ve aralığı
• Mevcut kayış boyutları
• Mevcut hat düzenlemesi
• Malzeme bilgisi
• Normal ve maksimum çalışma sıcaklığı
• Basınç
• İşlem ortamı
• Gerekli hareket

Fiziksel bir örnek, özellikle mevcut esnek elemanın veya bağlantı geometrisinin belgelenmesinin zor olduğu durumlarda, bazı değiştirme projeleri için de faydalı olabilir.

OEM Projeleri için Özel Kumaş Genleşme Derzleri Üreticisi

Orijinal ekipman üreticisi (OEM) gereksinimleri, tek seferlik bakım değişimlerinden farklıdır. Ekipman üreticileri, tekrarlanabilir boyutlar, tanımlanmış malzeme yapıları, çizim kontrolü, ambalaj gereksinimleri ve birden fazla siparişte üretim tutarlılığı isteyebilirler.

BSTFLEX, özel termal tekstil bileşenleri ve metal olmayan genleşme derzlerine ihtiyaç duyan endüstriyel müşteriler için OEM ve proje bazlı üretim desteği sağlamaktadır.

Üretim desteği şunları içerebilir:

• Müşteri çizimlerine göre üretim
• Prototip geliştirme
• Örneklem tabanlı özelleştirme
• Malzeme seçimi desteği
• Özel boyutlar ve geometri
• Özel etiket ve özel ambalaj gereksinimleri
• OEM projeleri için tekrarlanan üretim

Endüstriyel Havalandırma Sistemlerinde Uygulamalar

Düşük basınçlı endüstriyel havalandırma kanallarında gaz halindeki ortamların, termal hareketlerin ve ekipman titreşimlerinin kontrol altına alınması gereken durumlarda, özel kumaş kanal genleşme derzleri düşünülebilir.

Kumaş Genleşme Derz Çiziminde Neler Bulunmalıdır?

Net bir mühendislik çizimi, fiyat teklifi süresini kısaltır ve üretim sırasında yanlış varsayımların önlenmesine yardımcı olur.

Mümkünse şunları ekleyin:

• Kanal çapı veya genişliği × yüksekliği
• Yüz yüze boyut
• Flanş genişliği ve kalınlığı
• Cıvata deliği çapı
• Cıvata deliği aralığı
• Akış yönü
• İç astar boyutları
• Yalıtım düzenlemesi
• Hareket yönü
• Kurulum yönü

Dikdörtgen bağlantılar için ön ve yan görünümler özellikle faydalıdır. Karmaşık konfigürasyonlar için CAD dosyaları veya boyutlu PDF'ler tercih edilir.

Teklif İçin Gerekli Mühendislik Verileri

Eksiksiz işletme verilerinin gönderilmesi, üreticinin genleşme derzini yalnızca boyutlarına bakarak değil, mühendislik ürünü bir bileşen olarak değerlendirmesine olanak tanır.

Neden Özel Kumaş Genleşme Derzlerini BSTFLEX'ten Temin Etmelisiniz?

BSTFLEX, endüstriyel ısı yalıtım uygulamaları için teknik tekstil işlemeyi özel imalat yeteneğiyle birleştirir. Bu, özellikle kumaş genleşme derzleri için kullanışlıdır çünkü esnek elemanın kendisi, montajın kritik bir mühendislik parçasıdır.
