Çift Kuyruklu İribaş Conta: Montaj Tasarımı, Boyutları ve OEM Uygulamaları

Bir çift kuyruklu iribaş contaiki düz montaj kuyruğu arasında yer alan sıkıştırılabilir bir sızdırmazlık ampulüne sahiptir. Ampul sızdırmazlık temasını oluştururken, kuyruklar ampulün her iki yanından uzanır ve mekanik tutma için iki alan sağlar.

Bu profil çift balonlu contadan farklıdır. Çift kuyruklu bir yapı, bir sızdırmazlık balonuna ve iki montaj flanşına sahiptir. Çift balonlu bir yapı ise tekstil bir kısımla birbirine bağlanan iki sıkıştırılabilir balona sahiptir.

Çift kuyruklu düzenleme, bir ekipman tasarımcısının ampulü iki tutma yüzeyi arasında ortalamak istediği, sızdırmazlık hattının her iki tarafında sabitleme gerektirdiği veya montaj yükünün daha geniş bir alana dağıtılmasına ihtiyaç duyduğu durumlarda yararlı olabilir.

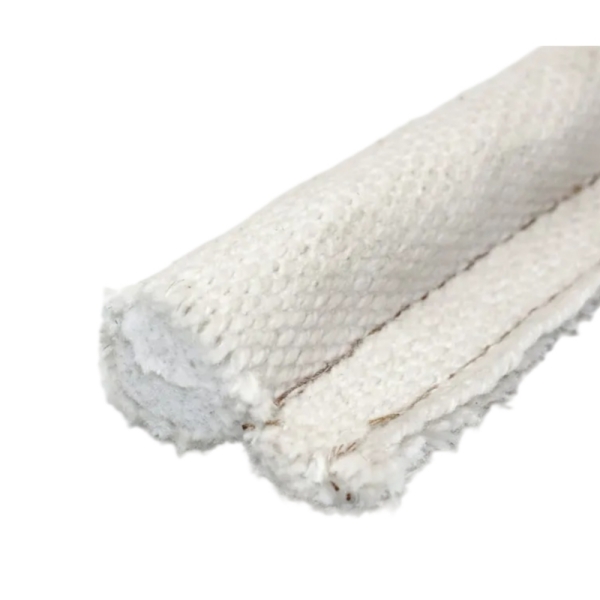

BSTFLEX üretirözel yapım tadpole contalar ve yüksek sıcaklık tadpole sızdırmazlık elemanlarıendüstriyel fırınlar, ocaklar, különlar, erişim panelleri ve OEM termal ekipmanlar için farklı kaplama kumaşları, iç çekirdekler, ampul boyutları ve montaj kuyruğu konfigürasyonları kullanarak.

Çift Kuyruklu İribaş Conta Nedir?

Standart tek kuyruklu bir iribaş conta, normalde profilin bir tarafında uzanan bir şişkinliğe ve bir düz kuyruğa sahiptir.

Çift kuyruklu profil, ampulü iki montaj bölümünün arasına yerleştirir:

İki kuyruk eşit genişlikte olabilir veya montaj düzeni asimetrik olduğunda farklı boyutlarda üretilebilirler.

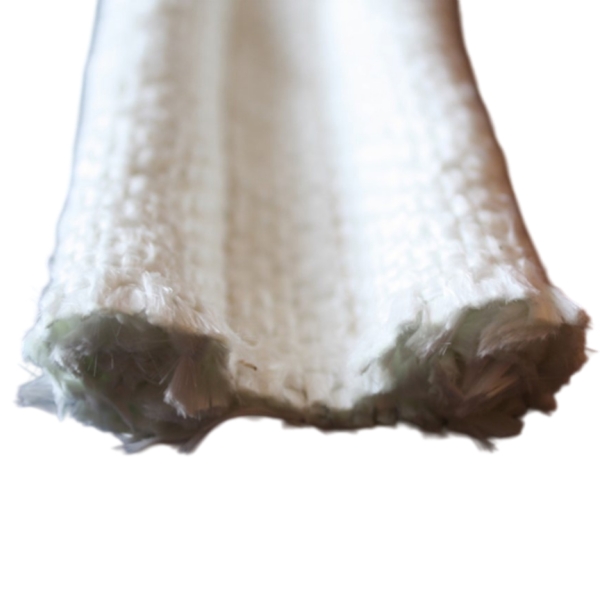

Çift Kuyruk ile Çift Ampul Aynı Şey Değildir

Çift ampullü profil seçimi için şurayı inceleyin: Çift Ampullü İribaş Conta Bandı Tasarım Kılavuzu .

Neden İki Montaj Kuyruğu Kullanılmalı?

İkinci bir kuyruk, belirli bir montaj veya tasarım amacına hizmet etmelidir. Yalnızca contanın daha geniş veya daha ağır görünmesini sağlamak için eklenmemelidir.

Çift kuyruklu yapı şu durumlarda düşünülebilir:

• Ampul, iki tutucu plaka arasında ortalanmış olarak kalmalıdır
• Ekipman, sızdırmazlık hattının her iki tarafında bağlantı elemanları kullanır
• Montaj yükünün her iki tarafa dağıtılması gerekir
• Tasarım simetrik bir conta profili gerektirir
• Tek başına bir kuyruk yeterli montaj alanı sağlayamaz
• Conta, iki yapısal yüzey arasına monte edilmiştir
• Profil, dönmeye veya yanal harekete karşı direnç göstermelidir
• OEM çizimi halihazırda iki montaj flanşı belirtmektedir

İki kuyruk otomatik olarak daha iyi bir sızdırmazlık sağlamaz. Birincil sızdırmazlık eylemi hala ampul içinde gerçekleşir. Kuyruklar contayı konumlandırır ve tutar ancak ampulün doğru şekilde sıkışmasını engellememelidir.

Yaygın Çift Kuyruklu Montaj Düzenlemeleri

İki Taraflı Tutucu Plakalar

Her kuyruk ayrı bir tutucu plakanın altına konumlandırılabilir. Bu düzenleme, ampulün ortada kalmasına yardımcı olabilir ve yanal hareketi azaltabilir.

Çizim şunları tanımlamalıdır:

• Tutucu plaka genişliği
• Tutucu plakalar arasındaki mesafe
• Bağlantı elemanı aralığı
• Her plakanın altında kuyruk geçme payı
• Plakalar ve ampul arasındaki boşluk
• Plaka kenarı bitişi

Plaka kenarları kapağı kesmemeli veya ampulün normal hareketini kısıtlamamalıdır.

Tek Geniş Tutucu Plaka

Tek bir plaka bazen ampulü merkezi bir açıklık veya şekillendirilmiş boşluk yoluyla açıkta bırakarak her iki kuyruğu da kapsayabilir.

Bu konfigürasyon dikkatli boyut kontrolü gerektirir. Tutucu plaka, ekipman özellikle bu temas için tasarlanmadığı sürece doğrudan ampule bastırmadan kuyrukları sabitlemelidir.

Her İki Kuyruktan Geçen Cıvatalar, Vidalar veya Perçinler

İki kuyruk destekleyici yapıya doğrudan bağlanabilir.

Deliklerin gerekeceği durumlarda şunları belirtin:

• Delik çapı
• Delik aralığı
• Ampule olan mesafe
• Kuyruk kenarından mesafe
• Deliklerin BSTFLEX tarafından mı sağlandığı yoksa montaj sırasında mı açıldığı
• Kuşgözü veya başka bir takviyenin gerekip gerekmediği

Ampule çok yakın yerleştirilen bağlantı elemanları sıkıştırmaya engel olabilir veya gö్రdeye zarar verebilir.

Kanal veya Yuva Montajı

Bir veya her iki kuyruk, oluşturulmuş bir kanala veya yuvaya kayarak girebilir.

Kanal montajı için şunları sağlayın:

• Kanal genişliği
• Kanal derinliği
• Giriş boşluğu
• Kuyruk kalınlığı
• Gerekli takma uzunluğu
• Contanın kanaldan dışarı hareket etmesini önlemek için kullanılan yöntem

Her İki Kuyruk Genişliğini Ayrı Ayrı Belirtin

Çift kuyruklu bir conta yalnızca genel bir "kuyruk genişliği" ile belirtilmemelidir.

Kesit çizimi şunları göstermelidir:

• Sol kuyruk genişliği
• Sağ kuyruk genişliği
• Sol kuyruk kalınlığı
• Sağ kuyruk kalınlığı
• Ampul yüksekliği
• Ampul genişliği
• Genel profil genişliği
• Dikiş konumları
• Ampul merkez çizgisi
• Kapanış yönü

Her iki kuyruğun da eşit olması amaçlandığında bile, onaylı çizim üzerinde bunları bağımsız olarak boyutlandırın.

Simetrik ve Asimetrik Çift Kuyruklu Profiller

Simetrik Çift Kuyruk

Simetrik bir profil, eşit veya nominal olarak eşit boyutlara sahip iki kuyruğa sahiptir.

Bu yapı, her iki tarafın da aynı tutma düzenini kullandığı durumlarda yönlendirmeyi basitleştirebilir. Kapak, kaplama veya dikiş simetrik değilse, teknik resim yine de sıcak tarafı ve montaj yönünü belirtmelidir.

Asimetrik Çift Kuyruk

Asimetrik bir profil, farklı genişliklere, kalınlıklara veya montaj işlevlerine sahip kuyruklara sahiptir.

Örneğin:

• Bir kuyruk geniş bir tutma şeridinin altında yer alabilir
• Diğer kuyruk dar bir kanala uyabilir
• Bir kuyruk bağlantı elemanı delikleri içerebilir
• Karşıdaki kuyruk öncelikle bir sabitleme flanşı görevi görebilir
• Bir taraf ampulden daha fazla boşluk gerektirebilir

Asimetrik bir tasarım için sol/sağ, iç/dış veya sıcak taraf/soğuk taraf yönelimini açıkça işaretleyin.

Ampul Konumu Kritik Bir OEM Ölçüsüdür

Conta doğru genel genişliğe sahip olabilir ancak yine de amaçlanan sızdırmazlık yoluyla hizalanamayabilir.

Teknik resim, ampulün konumunu şuna göre belirlemelidir:

• Tutma plakaları
• Bağlantı elemanı eksen hattı
• Ekipman açıklığı
• Kapı temas yüzeyi
• Sıcak taraf kenarı
• Soğuk taraf kenarı
• Montaj referans düzlemi

Yeniden değiştirme çalışmaları için, eski ampulün orijinal konumunda kaldığını varsaymak yerine ekipman temas hattını ölçün.

Ampulü Montaj Kuyruklarıyla Sıkıştırmayın

Tutma sistemi, ampulün sızdırmazlık işlevini yerine getirmesini serbest bırakırken kuyrukları sabitlemelidir.

Yaygın kurulum sorunları şunları içerir:

• Ampule bastıran tutma plakaları
• Çekirdekten geçen bağlantı elemanları
• Ampulün altına kıvrılan kuyruk malzemesi
• Kumaş kapağı kesen plaka kenarları
• Ampul sıkışması için yetersiz boşluk
• Ampulü temas hattından uzağa çeken kuyruklar
• Profili büken eşit olmayan montaj yükü

Bir prototip kurulumu, bağlantı elemanlarının sıkılmasının amaçlanan ampul konumunu değiştirmediğini veya kapı kapanmadan önce ampule ön yük bindirmediğini doğrulamalıdır.

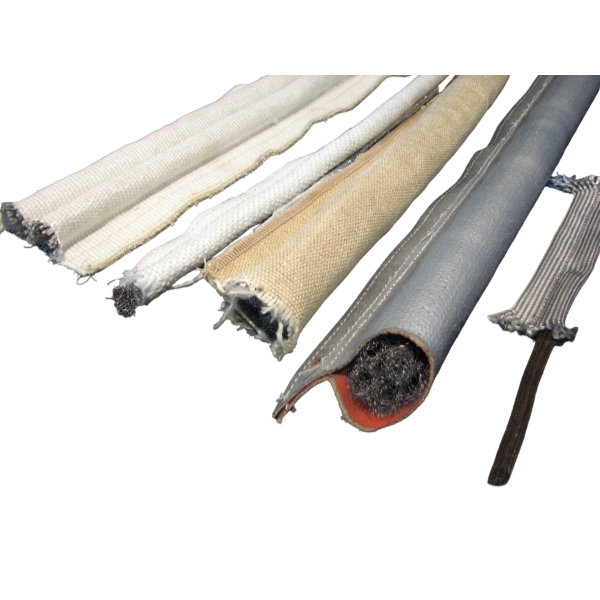

Çift Kuyruklu İribaş Contalar için Kapak Malzemeleri

Çift kuyruklu geometri, farklı tekstil kaplamaları kullanılarak üretilebilir. Malzeme seçimi, yalnızca ekipman adına değil, conta konumundaki sıcaklığa ve maruz kalma durumuna göre yapılmalıdır.

Cam Elyaf Kaplama

Doğrulanmış çalışma koşullarının eksiksiz cam elyaf yapıya uygun olduğu endüstriyel fırın kapıları, erişim panelleri ve diğer termal ekipmanlar için cam elyaf düşünülebilir.

Mevcut BSTFLEX cam elyaf yapıları şunları içerir:

• Cam Elyaf Kaplama Cam Elyaf Özlü Kuyruklu Conta
• Cam Elyaf Kaplama Paslanmaz Çelik Özlü Kuyruklu Conta
• Cam Elyaf Kaplama Paslanmaz Çelik İçi Boş Özlü Kuyruklu Conta

Bu sayfalar kaplama ve öz referansları sağlar. İki kuyruklu profil yine de ayrı bir özel teknik çizim gerektirir.

Silika Kumaş Kaplama

Uygulama daha yüksek sıcaklıkta bir tekstil yapısı gerektirdiğinde silika kumaş değerlendirilebilir.

Metalik iç takviye için şurayı inceleyin: Silika Kumaş Kaplama Inconel Özlü Kuyruklu Conta .

Seramik Kumaş Kaplama

Zorlu fırın, kurutma fırını ve ısııl işlem uygulamaları için seramik kumaş değerlendirilebilir.

Metalik olmayan bir seramik öz referansı için şurayı inceleyin: Seramik Kumaş Kaplama Seramik Özlü Kuyruklu Conta .

Kaplamalı Tekstil Kaplamaları

Silikon kaplı, PTFE kaplı, vermikülit işlem görmüş veya alüminize yapılar, uygulamanın özel yüzey özellikleri gerektirdiği durumlarda değerlendirilebilir.

Kaplama; sıcaklık, esneklik, kimyasal maruziyet ve montaj gereksinimlerinden bağımsız olarak seçilmemelidir.

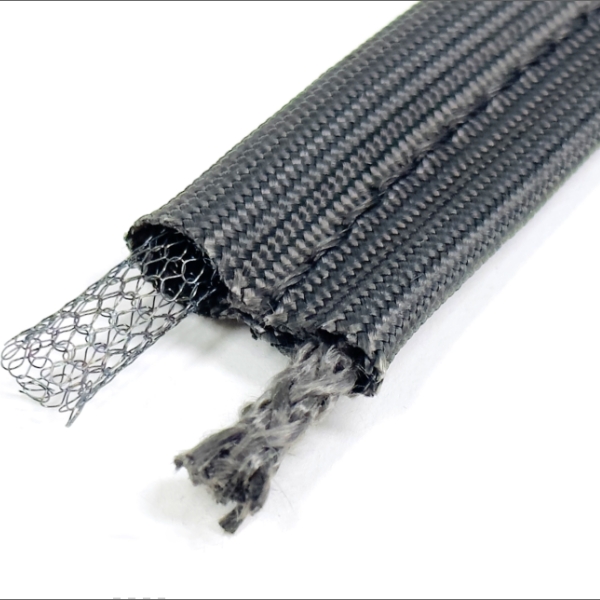

Çift Kuyruklu Profil için Çekirdek Seçenekleri

Kuyruk sayısı çekirdek tipini belirlemez.

Mevcut iç yapılar şunları içerebilir:

• Cam elyafı lifli çekirdek
• Cam elyafı halat çekirdek
• Silika halat çekirdek
• Seramik elyaf çekirdek
• Paslanmaz çelik örgü çekirdek
• Paslanmaz çelik boşluklu çekirdek
• Inconel örgü çekirdek
• Uygulamaya özel takviyeli çekirdekler

Halat çekirdekli bir profil, elyaf bazlı bir iç yapı sağlarken, metalik örgü çekirdek farklı bir takviye ve sıkıştırma davranışı kombinasyonu sağlar.

Halat çekirdek terminolojisi ve boyut seçimi için şurayı inceleyin: Tadpole Gasket Rope Selection Guide .

Çift Kuyruklu Conta Sıkıştırması

İki kuyruk birincil sıkıştırma sızdırmazlığını oluşturmaz. Sıkıştırma temel olarak lümen ve iç çekirdek tarafından kontrol edilir.

Serbest lümen yüksekliği ve monte edilmiş yükseklik biliniyorsa, nominal boyutsal sıkıştırma şu şekilde hesaplanabilir:

Sıkıştırma (%) = (Serbest Lümen Yüksekliği - Monte Edilmiş Lümen Yüksekliği) / Serbest Lümen Yüksekliği × 100

Bu hesaplama, kapanma kuvvetini belirlemez veya belirli bir sıkıştırma yüzdesinin uygun olduğunu onaylamaz.

Değerlendirin:

• Çekirdek malzemesi
• Çekirdek yoğunluğu
• Fitil boyutu
• Monte edilen boşluk
• Kapanma kuvveti
• Açıldıktan sonra eski haline gelme
• Termal döngü
• Ekipman etrafındaki boşluk değişimi

Endüstriyel Fırın Kapağı Uygulamaları

Kapı veya çerçevenin sızdırmazlık kanalının her iki tarafında montaj yüzeyleri sağladığı durumlarda çift kuyruklu fırın kapağı contası düşünülebilir.

Potansiyel uygulamalar şunları içerir:

• Batch fırın kapıları
• Toz boya fırını erişim panelleri
• Yürünebilir tip fırın kapıları
• Kurutma fırını kapakları
• Kürleme fırını kapıları
• Konveyörlü fırın muayene panelleri
• Isıl işlem fırını erişim açıklıkları

Daha geniş malzeme ve yedek parça seçimi için Endüstriyel Fırın Kapısı Tadpole Conta Kılavuzu 'nu inceleyin.

Eritme Fırını ve Pişirme Fırını Kapısı Uygulamaları

Eritme ve pişirme fırını kapıları için kaplama ve çekirdek, gerçek sızdırmazlık hattındaki sıcaklığa ve mekanik maruziyete göre seçilmelidir.

Çift kuyruklar sabitlemeye yardımcı olabilir, ancak kumaşın veya çekirdeğin sıcaklık kapasitesini artırmaz.

Aşağıdakileri kontrol edin:

• Sıcak gaz sızıntısı
• Işınım ısısı
• Refrakter kenar teması
• Kapı kasası genleşmesi
• Mekanik sürtünme
• Tutucu plaka sıcaklığı
• Bağlantı elemanı genleşmesi

Yüksek sıcaklık kaplama ve çekirdek hususları için Eritme Fırını Kapısı Tadpole Conta Seçim Kılavuzu sayfasını inceleyin.

Kanal, Klappe ve Erişim Paneli Uygulamaları

Ekipmanın merkezi bir sızdırmazlık izinin her iki tarafında da montaj yüzeylerine sahip olduğu kanallar, klapeler ve çıkarılabilir erişim panelleri için çift kuyruk profilleri de değerlendirilebilir.

Bu uygulamalar için şunları tanımlayın:

• Basınç farkı
• İşlem gazı kompozisyonu
• Vibrasyon
• Panel hareketi
• Açılma sıklığı
• İzin verilen sızıntı
• Montaj yöntemi

Tekstil tipindeki bir fitil conta, uygun ekipman düzeyinde doğrulama yapılmadan gaz sızdırmaz veya basınç dayanımlı olarak tanımlanmamalıdır.

Çift Kuyruklu Sonsuz Çerçeve Contalar

Çift kuyruklu bir profil, dikdörtgen, kare, yuvarlak veya özel kapalı çerçeve montajı şeklinde de üretilebilir.

Şekillendirilmiş bir çerçeve için çizimde şunlar belirtilmelidir:

• Çerçeve boyut referans düzlemi
• Gövde yönelimi
• Sol ve sağ kuyruk yönelimi
• Köşe yarıçapları
• Birleşim yeri konumu
• Profil bükülme kontrolü
• Tüm taraflarda tutma düzeni

İnceleyin: Sonsuz Çerçeve Fitil Conta Kılavuzu çərçivə, künc və birləşmə spesifikasiyaları üçün.

İkitəkerli İriquyruq Conta Əvəzləyiciləri

Köhnə ikitəkerli conta uzanmış, sıxılmış və ya cırılmış ola bilər. Avadanlığı da ölçmədən onun köhnəlmiş ölçülərini təkrarlamayın.

Qeyd edin:

• Müəyyən edilə bildiyi yerdə qabarcığın sərbəst hündürlüyü
• Qabarcığın eni
• Sol quyruğun eni
• Sağ quyruğun eni
• Ümumi profil eni
• Quyruq qalınlıqları
• Özək konstruksiyası
• Örtük materialı
• Qapalı avadanlıq boşluğu
• Saxlayıcı lövhə mövqeləri
• Bərkidici məsafəsi
• Ümumi conta yolu

İstifadə edin: İriquyruq Conta Əvəzetmə Ölçmə Bələdçisi köhnə nümunəni və avadanlıq ölçülərini sənədləşdirmək üçün.

OEM İnkişaf Prosesi

BSTFLEX, teknik resme dayalı özel geliştirmeyi Özel İribaş Conta İmalatı hizmeti ile destekler.

Tipik bir çift kuyruklu geliştirme süreci şunları içerir:

1. Uygulama ve sıcaklık incelemesi
2. Ekipman kesit incelemesi
3. Fitil (Bulb) konumu onayı
4. Sol ve sağ kuyruk boyut onayı
5. Montaj ve tutma sistemi incelemesi
6. Kılıf ve öz seçimi
7. Prototip imalatı
8. Müşteri uyumu ve sıkıştırma değerlendirmesi
9. Çizim veya numune onayı
10. Üretim tedariki

Prototip Muayene Kontrol Listesi

Çift Kuyruklu İribaş Conta için RFQ Kontrol Listesi

Sıkça Sorulan Sorular

Çift kuyruklu iribaş conta nedir?

Bir adet sıkıştırılabilir sızdırmazlık ampulü ve ampulün zıt taraflarından uzanan iki adet düz montaj kuyruğuna sahip bir ampul ve kuyruk contasıdır.

Çift kuyruklu conta, çift ampullü conta ile aynı şey midir?

Hayır. Çift kuyruklu contanın bir ampulü ve iki montaj kuyruğu vardır. Çift ampullü contanın ise iki sızdırmazlık ampulü bulunur.

Her iki kuyruğun da aynı genişlikte olması şart mı?

Hayır. Kuyruklar eşit olabilir veya montaj düzenine göre farklı ölçülerde üretilebilir. Her iki genişlik de çizimde ayrı ayrı gösterilmelidir.

Her iki kuyrukta da montaj delikleri bulunabilir mi?

Evet, ekipman tasarımı delikler gerektirdiğinde. Delik çapı, aralığı, kenar mesafesi ve ampulle olan ilişkisi üretimden önce tanımlanmalıdır.

Çift kuyruklu bir conta sonsuz çerçeve olarak üretilebilir mi?

Evet. Çift kuyruklu bir profil, malzeme, köşe, birleşim yeri ve geometri incelemesine tabi tutularak dikdörtgen, yuvarlak veya özel kapalı bir çerçeve şeklinde üretilebilir.

BSTFLEX mevcut bir çift kuyruklu contayı yeniden üretebilir mi?

Evet. Geliştirme; enine kesit çiziminden, fiziksel numuneden ve ekipman ölçümlerinden başlatılabilir. Aşınmış bir conta, gerçek boşluk ve montaj ölçümleriyle desteklenmelidir.

Çift kuyruklu conta için hangi çekirdek en iyisidir?

Evrensel olarak en iyi çekirdek diye bir şey yoktur. Fiberglas, ip, seramik, paslanmaz çelik, içi boş örgü ve Inconel yapılar farklı sıkıştırma ve takviye özellikleri sağlar. Seçim, gerçek uygulamaya bağlıdır.

Özel Çift Kuyruklu Tadpole Contası Talep Edin

BSTFLEX üretir: çift kuyruklu tadpole contalar, iki kuyruklu tadpole contalar ve özel merkez ampullü conta profilleri OEM ve endüstriyel değişim projeleri için.

Ampulü, her iki kuyruğu, toplam genişliği ve montaj düzenini gösteren enine kesit çizimini gönderin. Çalışma sıcaklığını, kapalı boşluğu, gerekli uzunluğu, miktarını ve mevcut numune bilgilerini ekleyin.

Asimetrik profiller için sıcak tarafı, soğuk tarafı, sol kuyruğu, sağ kuyruğu ve montaj yönünü çizim üzerinde açıkça belirtin.

Özel çift kuyruklu tadpole conta teklifi için BSTFLEX ile iletişime geçin.
