Enerji santrali baca gazı kanalları, yüksek sıcaklık, termal hareket, titreşim, basınç dalgalanmaları, korozyon ve partikül yükü gibi çeşitli etkenler altında çalışır. Büyük kanal bölümleri, çalıştırma, normal çalışma ve kapatma sırasında genleşebilir, büzülebilir ve yer değiştirebilir. Doğru şekilde tasarlanmış bir sistem, bu sorunların önüne geçebilir.kumaş genleşme derziBu, bitişik kanal bölümleri arasında gerekli ayrımı ve sızdırmazlığı korurken bu hareketi absorbe eden esnek bir bağlantı sağlar.
Basit bir esnek bağlantı elemanının aksine, bir enerji santrali genleşme derzi, gerçek baca gazı koşullarına göre tasarlanmalıdır. Sıcaklık, basınç, gaz bileşimi, uçucu kül, hareket, kanal boyutları ve astar konfigürasyonu, derzin yapımını etkileyen faktörlerdir.

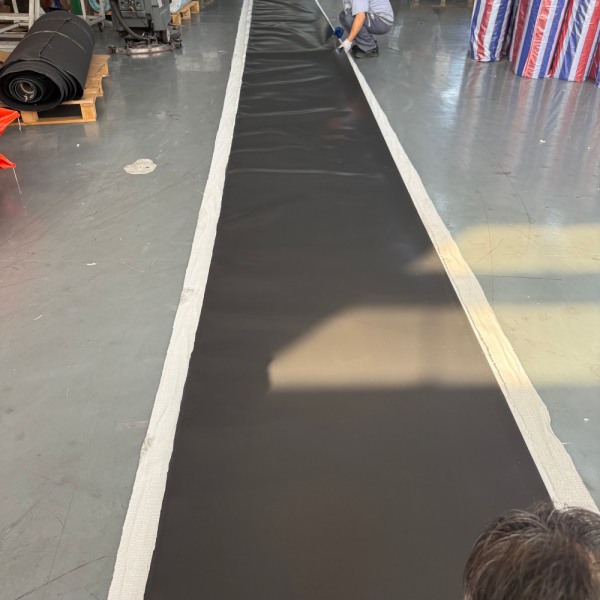

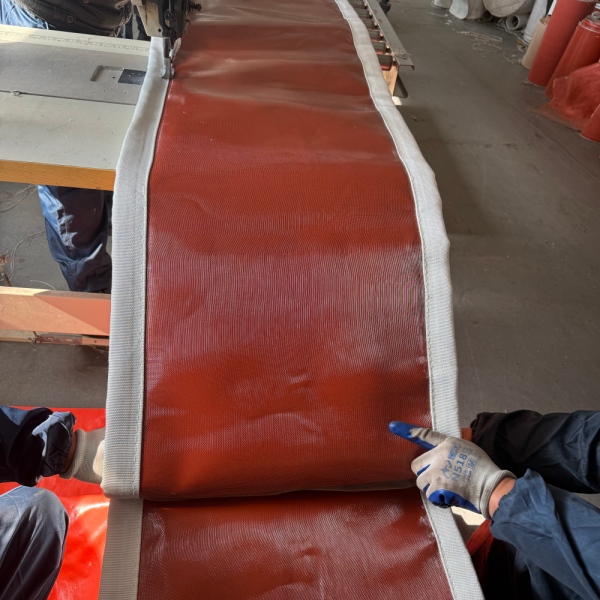

BSTFLEX özel üretim yapmaktadır.metal olmayan kumaş genleşme derzleriKazan, baca gazı, hava kirliliği kontrolü ve egzoz uygulamaları dahil olmak üzere büyük endüstriyel kanal sistemleri için.
| Parametre | Neden Önemli? |
|---|---|
| Çalışma Sıcaklığı | Isı yalıtımını ve esnek malzeme sistemini belirler. |
| Maksimum Sıcaklık | Başlangıç, aksama ve geçici durumları hesaba katar. |
| Basınç | Kayışın yüklenme ve hareket davranışını belirler. |
| Baca Gazı Bileşimi | Kimyasal uyumluluğu ve sızdırmazlık malzemesi seçimini etkiler. |
| Nem | Yoğuşma ve asit çiğlenme noktası koşulları için önemlidir. |
| Uçucu kül ve toz | İç astar veya aşınma koruması gerekebilir. |
| Eksenel Hareket | Sıkıştırma ve genişletme kapasitesini belirler. |
| Yanal Hareket | Gerekli esnek geometriyi belirler. |
| Kanal Ölçüleri | Çerçeve, köşe ve kayış yapısını etkiler. |
Baca gazı kanalları, önemli sıcaklık değişimlerine maruz kalan ekipmanlara bağlıdır. Birkaç metre uzunluğundaki bir kanal, ısıtıldığında ölçülebilir boyut artışı yaşayabilir.
Sorun sadece kanalın kendisiyle sınırlı değil. Isı hareketi şu noktalar arasında da meydana gelebilir:
Bu bileşenler mutlaka aynı yönde veya aynı hızda genişlemezler.
Esnek bir bağlantı, tüm kanal sisteminin yer değiştirmeyi mekanik gerilim olarak absorbe etmesine gerek kalmadan, göreceli hareketin gerçekleşebileceği kontrollü bir konum sağlar.
Aenerji santrali yapısı genleşme derziBaca gazı işleme sisteminin çeşitli noktalarına monte edilebilir.
Tipik lokasyonlar şunlardır:
Bu lokasyonlar arasında çalışma koşulları önemli ölçüde farklılık gösterebileceğinden, tek bir malzeme yapısı otomatik olarak tüm tesise uygulanmamalıdır.
Kazanla ilgili havalandırma kanalları önemli ölçüde termal döngüye maruz kalabilir.
Çalıştırma sırasında, kanal sıcaklığı ortam koşullarından çalışma sıcaklığına doğru yükselir. Kapatma sırasında ise bu süreç tersine döner. Bu tekrarlanan termal genleşme ve büzülme, ekipmanın kullanım ömrü boyunca binlerce hareket döngüsü oluşturabilir.
Akazan kanalı genleşme derziBu nedenle, yalnızca tek bir maksimum yer değiştirme olayını değil, tekrarlanan hareketleri de hesaba katması gerekir.
Dikkate alınması gereken önemli hususlar şunlardır:
Hava ön ısıtıcı bağlantıları, gaz sıcaklıkları ve akış yollarının ekipman boyunca değişmesi nedeniyle zorlu koşullar yaratabilir.
Genleşme derzleri, önemli yapısal kütleye sahip ekipmanların yakınında çalışırken termal hareketlere, titreşime ve basınç farklılıklarına maruz kalabilir.
Bu nedenle esnek bağlantı, bağlı havalandırma kanalları üzerinde aşırı tepki kuvvetleri oluşturmadan gerekli harekete izin vermelidir.
Çekiş fanları, esnek bağlantılar için yaygın olarak kullanılan bir diğer yerdir.
Burada asıl endişe kaynağı, aşırı sıcaklıktan ziyade titreşim ve mekanik izolasyon olabilir.
İçten takmalı fan bağlantısındaki kumaş genleşme derzi şu hususlara yardımcı olabilir:
Doğru bağlantı, bağlantının sistemin sıcak gaz tarafında, temiz gaz tarafında veya başka bir bölümünde yer almasına bağlıdır.
Baca gazı kükürt giderme sistemleri farklı bir dizi zorluk ortaya çıkarabilir.
Nemli baca gazı kimyasal olarak aşındırıcı bileşenler içerebilir ve gaz sıcaklığı asit çiğlenme noktasının altına düştüğünde yoğuşma meydana gelebilir.
Bu bölgelerde esnek malzemenin şu açılardan değerlendirilmesi gerekmektedir:
Kimyasal direncin önemli bir tasarım gereksinimi olduğu durumlarda, PTFE bazlı esnek bir bariyer düşünülebilir.
Ayrıntılı malzeme karşılaştırması için kılavuzumuza bakın.Kumaş Genleşme Derz Malzemeleri: PTFE, Silikon, Fiberglas ve Silika.
Baca gazı sadece sıcak hava değildir.
Yakıt türüne ve kirlilik kontrol sürecine bağlı olarak, aşağıdaki bileşenlerin kombinasyonlarını içerebilir:
Gaz temizleme ve soğutma işlemlerinden sonra, yoğuşma ek bir sorun haline gelebilir.
Sonuç olarak, kuru sıcak hava kanallarında iyi performans gösteren bir malzeme, ıslak ve aşındırıcı baca gazı uygulamaları için uygun olmayabilir.
Baca gazı sistemlerinde asit çiğlenme noktası koşullarına özel önem verilmelidir.
Gaz yeterince soğuduğunda, bazı bileşenler yoğunlaşarak iç yüzeylerde oldukça aşındırıcı sıvılar oluşturabilir.
Bu, esnek bir sızdırmazlık tabakasının tasarım sıcaklığının yalnızca maksimum gaz sıcaklığına göre belirlenmemesi gerektiği anlamına gelir.
Operasyonel kapsamın tamamı şunları içermelidir:
Nemli ve asidik ortamlarda kullanım beklendiği durumlarda, kumaş seçiminde kimyasal uyumluluk büyük önem taşır.
Sık yapılan bir hata, birini seçmektir.yüksek sıcaklık kumaş genleşme derziEn yüksek sıcaklık derecesine sahip kumaşı seçerek bunu kolayca yapabilirsiniz.
Bu yaklaşım uygun olmayan bir bağlantı oluşmasına neden olabilir.
Yüksek sıcaklığa dayanıklı bir tekstil ürünü, doğrudan ısıya son derece iyi dayanabilir ancak kimyasal direnç veya gaz sızdırmazlık özelliği sınırlı olabilir. Tersine, kimyasal olarak dayanıklı bir PTFE tabakası, baca gazının en sıcak kısmına doğrudan maruz kalmak için tasarlanmamış olabilir.
Bu nedenle modern kumaş genleşme derzlerinde sıklıkla birden fazla fonksiyonel katman kullanılır.

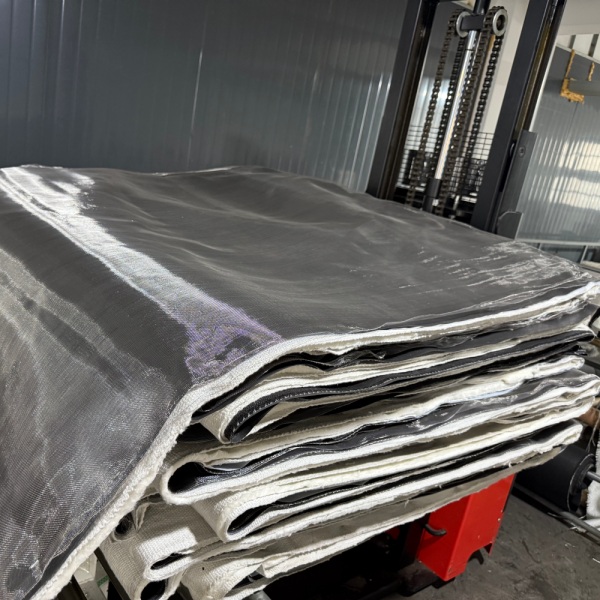

Yüksek sıcaklıktaki baca gazı bağlantılarında, her katmanın belirli bir işlevi yerine getirdiği çeşitli malzemeler bir arada kullanılabilir.
Tipik Fonksiyonel Düzenleme
Baca Gazı
↓
İç Akış / Aşınma Koruması
↓
Yüksek Sıcaklık Kumaşı
↓
Yalıtım
↓
Fiberglas Takviyesi
↓
PTFE veya Diğer Gaz Sızdırmazlık Bariyeri
↓
Dış Koruma
Bu, evrensel bir yapıdan ziyade bir mühendislik konseptidir. Gerçek malzeme seçimi ve katman sıralaması, belirli enerji santralinin çalışma koşullarına bağlıdır.
Silika kumaş, yüzey sıcaklığının geleneksel fiberglas malzemelerin pratik aralığının ötesinde olduğu yerler için düşünülebilir.
Kompozit genleşme derzlerinde birincil rolü genellikle tek başına gaz sızdırmazlık membranı görevi görmekten ziyade ısı koruması sağlamaktır.
BSTFLEX tedarikleri%96 yüksek sıcaklık silika kumaşZorlu ısı koruma uygulamaları için.
Enerji santrallerindeki genleşme derzlerinde, sıcak tarafın ek termal korumaya ihtiyaç duyması durumunda silika kumaş çok katmanlı bir sisteme entegre edilebilir.
Fiberglas, mukavemet, boyutsal kararlılık ve sıcaklık direncini bir arada sağladığı için endüstriyel kumaş genleşme derzlerinde yaygın olarak kullanılmaktadır.
Şu amaçlarla kullanılabilir:
Fiberglasın en dış katman olması şart değildir. Konumu, tüm bağlantıdan beklenen fonksiyona bağlıdır.
PTFE kaplı fiberglas, bağlantı yerinde kimyasal dirençli esnek bir bariyer gerektiğinde faydalı olabilir.
Potansiyel avantajları şunlardır:
Ancak, PTFE katmanı uygun çalışma aralığının üzerindeki sıcaklıklardan korunmalıdır.
Yüksek sıcaklık sistemlerinde bu, yalıtım ve sıcak taraf koruyucu katmanlar aracılığıyla sağlanabilir.

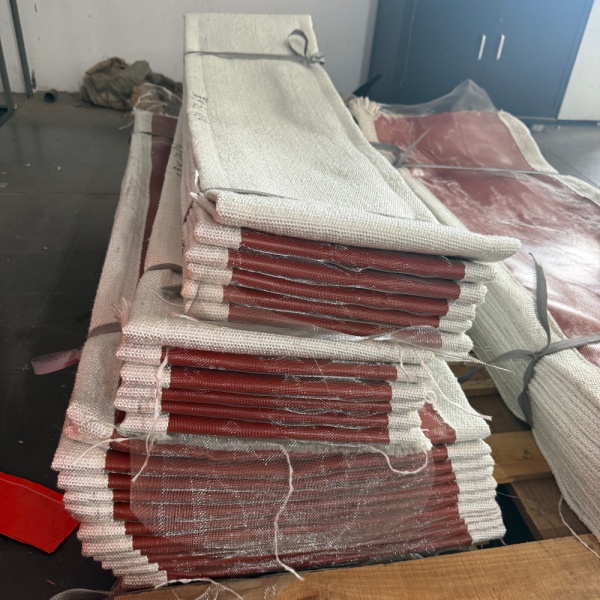

Silikon kaplı fiberglas, esneklik, hava koşullarına dayanıklılık ve orta derecede yüksek sıcaklık performansının önemli olduğu yerlerde uygun olabilir.
Özellikle kompozit yapıların dış yüzeyinde veya baca gazı sisteminin nispeten orta sıcaklıktaki bölümlerinde oldukça faydalı olabilir.
Kazan çıkış kanalının en sıcak kısmına ilişkin gerçek katman sıcaklığı değerlendirilmeden otomatik olarak bu sıcaklık belirtilmemelidir.
Kumaş genleşme derzinin baca gazının tam hızına doğrudan maruz kalması şart değildir.
İç astar, gaz akışını yönlendirmek ve esnek düzeneği korumak için kullanılabilir.
Sisteme bağlı olarak, astar şu konularda yardımcı olabilir:
Partikül yüklü gazlar için, derz astarı tasarımı, komple genleşme derzi düzeneğinin en önemli bileşenlerinden biridir.
Kömürle çalışan ve diğer partikül üreten enerji santralleri, kanal genleşme derzlerini uçucu küle maruz bırakabilir.
Yüksek gaz hızı, nispeten ince parçacıkları etkili bir aşındırıcı akıma dönüştürebilir.
Bu parçacıklar doğrudan esnek kayışa çarptığında, aşınma yalnızca sıcaklığa maruz kalmanın yol açacağı aşınmadan çok daha hızlı gerçekleşebilir.
Bu nedenle tasarımda şunlar dikkate alınmalıdır:
Birçok enerji santrali baca gazı sistemi, cebri çekiş fanları nedeniyle negatif basınç altında çalışır.
Negatif basınç, esnek kumaşı içeri doğru çekebilir.
Bu durum, özellikle uzun desteksiz açıklıklara sahip büyük dikdörtgen genleşme derzleri için önemlidir.
Bu nedenle tasarım aşağıdaki hususları dikkate almalıdır:
"Vakum servisi" demek yerine, gerçek basınç değerini belirtmek çok daha faydalıdır.

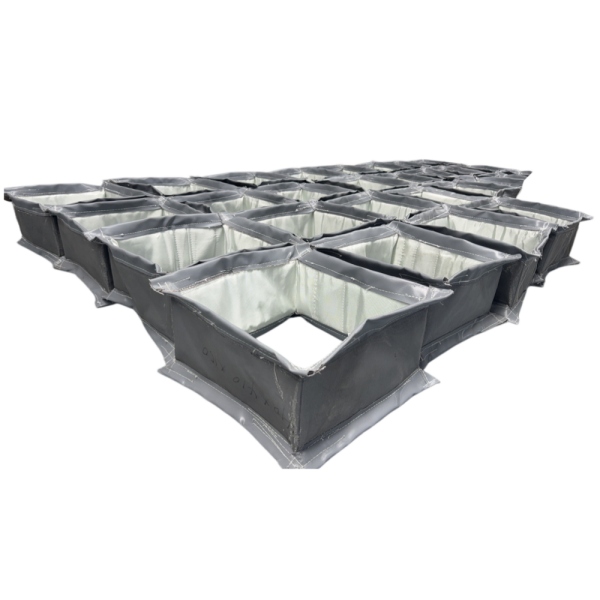

Büyük baca gazı kanallarının çoğu dikdörtgen veya kare şeklindedir.
Bu durum, dairesel bağlantılara kıyasla ek mühendislik hususları ortaya çıkarır.
Dört köşe, bitişik kenarlar arasında sorunsuz bir geçiş sağlamalıdır; uzun kenarlar ise basınç altında daha fazla deformasyona uğrayabilir.
Adikdörtgen kumaş genleşme derziBu nedenle, tasarım tüm çevre boyunca yapılmalıdır.
Önemli boyutlar şunlardır:
| Boyut | Gerekli Bilgiler |
|---|---|
| Genişlik | Gerçek kanal genişliği |
| Yükseklik | Gerçek kanal yüksekliği |
| Yüz Yüze | Bağlantı düzlemleri arasındaki mesafe |
| Flanş | Genişlik, kalınlık ve bağlantı konfigürasyonu |
| Köşe | Uygulanabilir durumlarda gerçek köşe geometrisi ve yarıçapı. |
Büyük bağlantı noktalarının değiştirilmesi için fotoğraflar ve boyut çizimleri şiddetle tavsiye edilir.
Isıl genleşme, genellikle bağlantılı kanal bölümlerinin uzunluklarının değişmesiyle eksenel harekete neden olur.
Genleşme derzinde, basınç ve genleşme için ayrı değerler belirtilmelidir.
Örneğin:
Eksenel sıkıştırma: 40 mm
Eksenel uzantı: 15 mm
Bu, yalnızca toplam teorik termal genleşmeyi belirtmekten daha çok mühendislik açısından faydalıdır.
Enerji santrali ekipmanları, çevredeki yapıya göre hareket edebilir.
Yanal yer değiştirme şu nedenlerden kaynaklanabilir:
Kumaş genleşme derzi, kumaşta aşırı gerilmeye veya iç bileşenler arasında temasa neden olmadan gerekli yer değiştirmeyi absorbe edecek şekilde tasarlanmalıdır.
Bir enerji santrali genleşme derzi, kullanım ömrü boyunca tekrarlanan termal döngülere maruz kalabilir.
Her açılış ve kapanış, yeni bir hareket döngüsü yaratabilir.
Bu, kullanım ömrünün yalnızca maksimum sıcaklığa değil, aynı zamanda şunlara da bağlı olduğu anlamına gelir:
Tek bir büyük hareket olayı için tasarlanmış bir bağlantı, binlerce küçük termal döngü için optimize edilmiş olmayabilir.
Kumaş birleşim yerinde erken bir arıza meydana geldiğinde, görünen hasar her zaman asıl neden olmayabilir.
Yaygın arıza mekanizmaları şunları içerebilir:
Arızanın mekanizmasını belirlemeden kumaşı daha yüksek sıcaklığa dayanıklı bir malzemeyle değiştirmek, altta yatan sorunu çözmeyebilir.
Dikdörtgen bağlantılarda köşeler önemli kontrol noktalarıdır.
Aramak:
Hasarın tek bir köşede yoğunlaşması, basit bir malzeme-sıcaklık sorunundan ziyade hareket, montaj veya geometri sorunlarına işaret edebilir.
İç astar da kontrol edilmelidir.
Şunları kontrol edin:
Hasar görmüş bir astar, esnek kayışı asla tasarlanmadığı koşullara maruz bırakabilir.
Yenileme projelerinde, eski kumaş kayışın boyutlarını kopyalamak her zaman yeterli olmayabilir.
Değiştirilecek parça, mevcut işletme koşulları doğrultusunda gözden geçirilmelidir.
Sipariş vermeden önce şunları toplayın:
Eski bağlantı erken arızalandıysa, hasarlı bölgeleri gösteren fotoğraflar ekleyin.
Özel sipariş içinbaca gazı genleşme derziEn faydalı bilgi, gerçek çalışma aralığıdır.
| Bilgi | Örnek |
|---|---|
| Kanal Boyutu | 3000 × 2500 mm |
| Yüz Yüze | 250 mm |
| Normal Sıcaklık | 350°C |
| Maksimum Sıcaklık | 450°C |
| Basınç | -5 kPa |
| Proses Gazı | Baca gazı |
| Eksenel Hareket | ±30 mm |
| Yanal Hareket | ±25 mm |
| Gaz Hızı | Projeye özel |
| Parçacık Yükü | Uçucu kül / toz koşulları |
Yukarıdaki değerler yalnızca örnek niteliğindedir. Mühendislik çalışmaları için gerçek proje spesifikasyonları kullanılmalıdır.
Enerji santrallerindeki havalandırma kanalları nadiren birbirinin aynısıdır.
İki bağlantı noktası aynı nominal boyutlara sahip olabilir ancak çalışma koşulları tamamen farklı olabilir.
Biri kuru sıcak gazla çalışırken, diğeri ıslak ve aşındırıcı baca gazıyla çalışabilir. Biri pozitif basınç altında çalışırken, diğeri önemli ölçüde negatif basınç altında çalışabilir. Biri aşınmaya dayanıklı bir astara ihtiyaç duyarken, diğeri duymayabilir.
Bu nedenle, birmetal olmayan genleşme derziBoyutuna göre seçilmek yerine, mühendislik ürünü bir montaj parçası olarak belirtilmelidir.
| Malzeme | Potansiyel Rol | Tipik Seçim Sürücüsü |
|---|---|---|
| Fiberglas | Takviye | Mukavemet ve termal kararlılık |
| Silikon Kaplı Fiberglas | Esnek dış veya sızdırmazlık katmanı | Esneklik ve çevresel direnç |
| PTFE Kaplı Fiberglas | Kimyasal dirençli bariyer | Aşındırıcı veya ıslak gaz |
| Silika Kumaş | Yüzde yanmaya karşı koruma | Şiddetli termal maruziyet |
| Yalıtım | Isı bariyeri | Düşük sıcaklık katmanlarını koruma |
| Metal Astar | Akış ve aşınma koruması | Yüksek hızlı veya parçacıklı gaz |
Endüstriyel havalandırma sistemlerinde hem kumaş hem de metal genleşme derzleri kullanılabilir, ancak özellikleri farklıdır.
| Faktör | Kumaş Genleşme Derzi | Metal Genleşme Derzi |
|---|---|---|
| Esnek Eleman | Teknik kumaş kompoziti | Şekillendirilmiş metal körükler |
| Büyük Kanal Boyutları | Son derece uygun | Tasarıma bağlı |
| Yanal Esneklik | Genellikle yüksek | Yapılandırmaya bağlı |
| Isı Yalıtımı | Çok katmanlı yapılara entegre edilebilir. | Genellikle ayrı bir termal tasarım gerektirir. |
| Kimyasal Bariyer | PTFE bazlı katmanlar kullanılabilir. | Alaşım seçimine bağlıdır. |
| Düşük Tepki Kuvveti | Birçok kanal uygulamasında önemli avantaj | Yay kuvveti dikkate alınmalıdır. |
| Yenisiyle değiştirme | Esnek kayış değiştirilebilir olabilir. | Montaja özgü |
En iyi seçim, basınca, sıcaklığa, harekete, gaz kimyasına, kanal geometrisine ve tüm sistemin gereksinimlerine bağlıdır.
Faydalı bir şartname, yalnızca şu ifadeleri kullanmak yerine, hizmetin tüm koşullarını ayrıntılı olarak açıklamalıdır:
“Yüksek sıcaklığa dayanıklı kumaş genleşme derzi.”
Daha detaylı bir tanımlama şunları belirtir:
Bu bilgiler, üreticinin esnek montajı gerçek uygulamaya göre tasarlamasına olanak tanır.

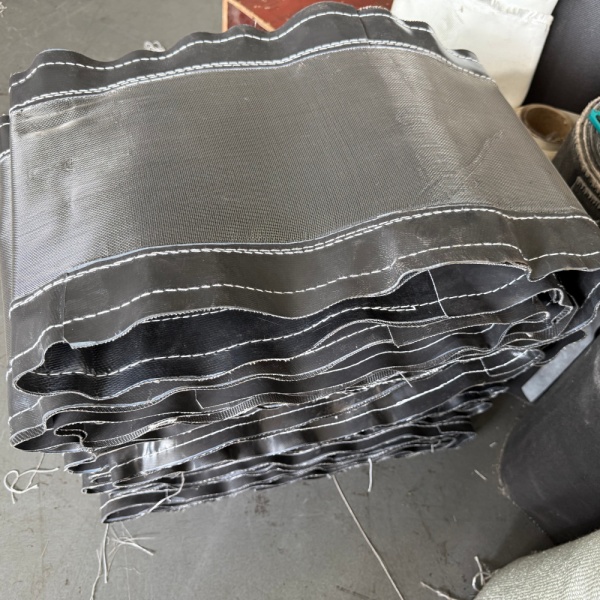

BSTFLEX özel tasarımlar geliştiriyor.enerji santrali baca gazı sistemleri için kumaş genleşme derzleriMüşterinin sağladığı boyutlara ve çalışma koşullarına göre.

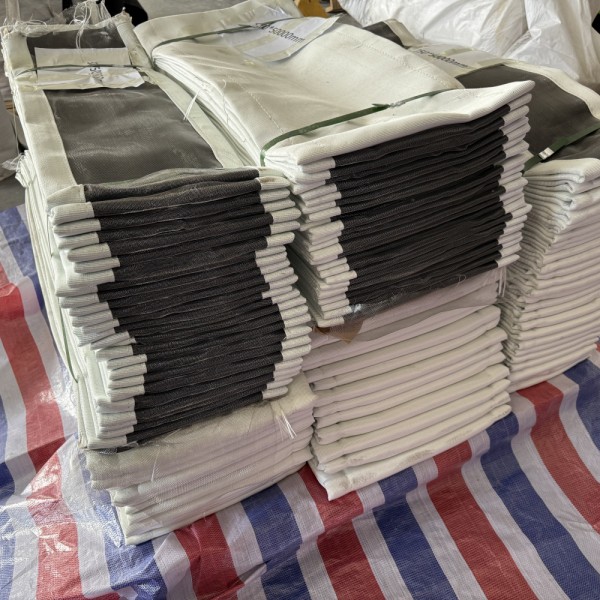

Kullanım amacına bağlı olarak, yapıda fiberglas takviyesi, silikon kaplı kumaşlar, PTFE bazlı gaz bariyerleri, silika yüksek sıcaklık kumaşı, yalıtım ve iç akış veya aşınma koruması kullanılabilir.
Dikdörtgen, kare, yuvarlak ve standart dışı kanal geometrileri için özel konfigürasyonlar mevcuttur.
Ürün özelliklerinin tamamı için lütfen şu adresi ziyaret edin:Metal Olmayan Kumaş Genleşme DerziÜrün sayfası.
BSTFLEX'e kanal ölçülerinizi, uçtan uca uzunluğunuzu, çalışma ve maksimum sıcaklığınızı, basıncınızı, baca gazı bileşiminizi, hareketinizi, gaz hızınızı, partikül madde koşullarınızı ve mevcut astar detaylarınızı gönderin.
Yenileme projelerinde, mümkün olduğunca mevcut tesisatın fotoğraflarını ve çizimlerini ekleyin.
