Yangın Kılıfı Uç Sızdırmazlığı ve Kelepçeleme: Hortum Tertibatları için Montaj Detayları

Yangın kılıfının ucu iki farklı görevi yerine getirmelidir: açıkta kalan tekstil kenarını korumak ve kılıfı hedeflenen konumda tutmak. Uç sızdırmazlık bandı ve sabitleme kelepçesi birlikte çalışabilir ancak birbirinin yerine geçemez. İkisi de sızdıran bir hortum veya rakor için bir onarım yöntemi değildir.

Bir hortum montajcısı için kullanışlı bir yangın kılıfı sonlandırma detayı; kılıfın nerede durduğunu, kesik kenara nasıl işlem yapıldığını ve sabitleme bandının nerede durduğunu tanımlar. Bu detaylar, işin sonunda montajcıya bırakılmak yerine üretimden önce kararlaştırılmalıdır.

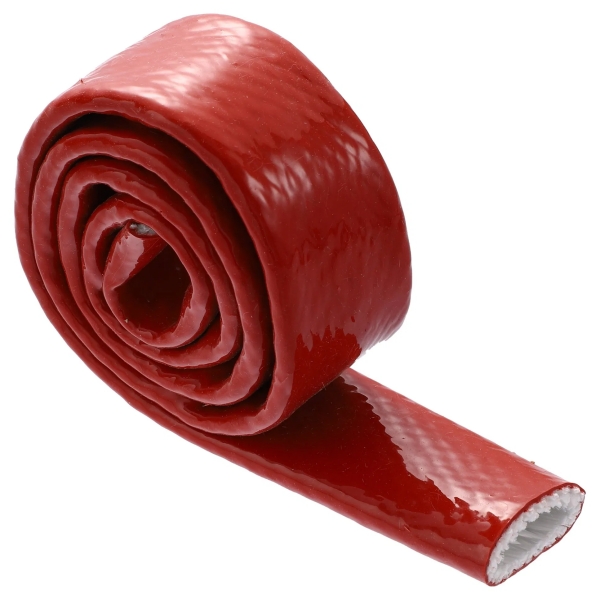

Bu kılavuz,BSTFLEX yangın kılıfı serisindekisilikon kaplı cam elyaf kılıflar için uç bitirme işlemlerine odaklanmaktadır. Bir montaj çizimi ve denetim kontrol listesi hazırlamak için bunu kullanın. Belirli hortum, kılıf ve aksesuarlar için onaylanmış talimatlar, genel bir kılavuzdan önce gelir.

Yangın Kılıfı Uç Sızdırmazlık Bandı ve Kelepçeler Farklı İşlevleri Yerine Getirir

Bu işlevleri ayrı tutmak, yaygın iki şartname hatasını önler: Sıkı bir bandı eksiksiz bir uç sızdırmazlığı olarak değerlendirmek veya bir bant sarımının gerekli bir mekanik tutucunun yerini aldığını varsaymak.

Silikon Yangın Kılıfı Uç Sızdırmazlık Bandı Ne İşe Yarar?

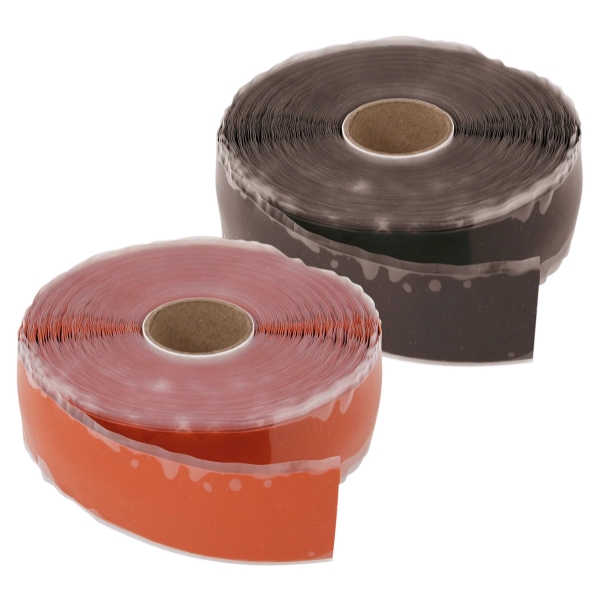

BSTFLEX Silikon Yangın Kılıfı Bandı, kendi kendine kaynaşan bir silikon kauçuk aksesuardır. Üst üste binen katmanları, basınca duyarlı bir yapıştırıcıya ihtiyaç duymadan birbirine yapışır. Yalıtım kılıfının yerine geçmek üzere değil, yangın kılıfı sistemi içinde yerel sızdırmazlık ve güçlendirme amacıyla tasarlanmıştır.

Bant, kesik uçta, belirtilen kenar alanı üzerine bir bitirme katmanı sağlar. Bu yerel işlemi, tüm montajın su geçirmez, basınca dayanıklı veya hortum patlamasını tutmaya uygun olduğunun kanıtı olarak yorumlamayın. Bunlar ayrı gereksinimlerdir.

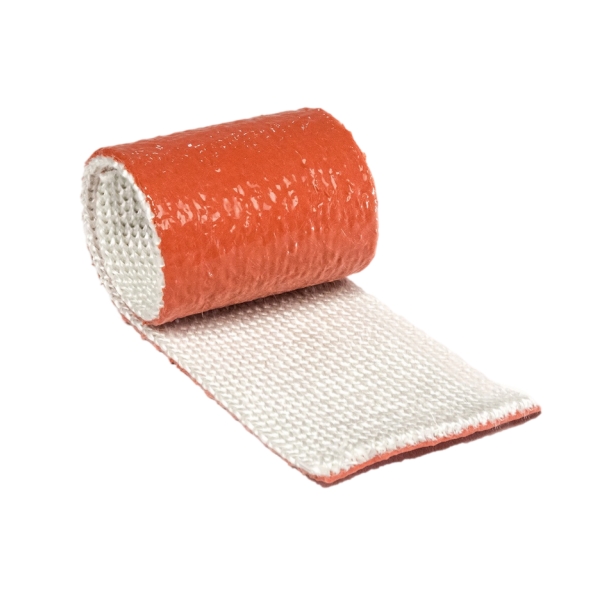

Ayrıca kendi kendine kaynaşan silikon bandı silikon kaplı cam elyaf banttan ayırt edin. İkincisi tekstil takviyesi içerir ve farklı bir ürün yapısına sahiptir. Yalnızca "kırmızı yangın bandı" yazan bir satın alma siparişi malzeme türünü belirsiz bırakır.

Kılıfı Kesmeden Önce Sonlandırma Konumunu Belirleyin

Hortum montaj çiziminde gerekli termal kapsama alanının başlangıcını ve sonunu işaretleyin. Ardından rakora göre izin verilen sızdırmazlık ve sabitleme bölgelerini belirleyin. Bu detayın yerine hortum ucundan rastgele bir mesafe kullanmayın.

Onaylanan düzenlemenin kılıfı bir rakor soketi üzerine uzattığı durumlarda, ne kadar uzandığını ve tutucunun nerede konumlandırıldığını belirleyin. Montaj talimatlarının gerektirdiği şekilde dişlere, sızdırmazlık yüzeylerine, anahtar tutma alanlarına ve denetim özelliklerine erişimi koruyun. Dönmesi gereken bir bileşeni rijit olarak sabitlenmiş bir sonlandırma ile bağlamayın.

Kılıf kesim uzunluğunu hedeflenen kurulu düzene göre ayarlayın. Her iki ucu da bitirmeden önce hat boyunca uyumunu kontrol edin.Yangın kılıfı boyut tablosu ve rakor boşluğu kılavuzu, hortum dış çapı ve rakor geçişi için ayrı kontrolleri kapsar.

Montajı ve Kesik Kenarı Hazırlayın

Güvenli bir çalışma koşulu oluşturun

Hâlihazırda hizmette olan ekipman için, kapatma ve enerji izolasyonu prosedürünü izleyin. Depolanan hidrolik, mekanik ve termal enerjiyi kontrol edin ve çalışmadan önce güvenli koşulu doğrulayın. Yalnızca pompayı durdurmak eksiksiz bir izolasyon kontrolü değildir.

Koruma eklemeden önce sızdıran veya hasarlı bir hortumun değerlendirilmesini sağlayın. Uç bandı, çözülmemiş bir kusuru gizlememelidir. Ellerinizi basınçlı bağlantılardan uzak tutun ve basıncın kalıp kalmadığını belirlemek için asla bir rakoru gevşetmeyin.

Kontrollü bir kesim yapın

EFRS örgü silikon cam elyaf yangın kılıfımakasla kesilebilir. Malzemeyi destekleyin ve uygun keskin bir makas kullanarak belirtilen uzunlukta kesin. Bıçağı altındaki hortuma tutmak yerine, montajdan önce bir çalışma yüzeyinde kesmeyi tercih edin.

Mühürlemeden önce kenarı inceleyin. Gevşek kesim kalıntılarını, iplikleri kılıftan dışarı çekmeden temizleyin. Düzenli görünmesini sağlamak için kenarı yakmayın veya belirtilmemiş bir yapıştırıcı eklemeyin. Hasarlı bir uç, onaylanan uzunluk ve yeniden işleme gereksinimleri dahilinde düzeltilmelidir.

Montaj sırasını kontrol edin

Bazı montaj talimatları, kılıf konumlandırılmadan önce kenar işlemi yapılmasını gerektirir; diğerleri ise sonradan bir bitirme işlemi tanımlar. Seçilen sistem için sırayı belirleyin. İkameyi gözden geçirmeden, onaylanmış bir sıvı uç işlemini bantla değiştirmeyin veya bant ve kelepçe konumlarını tersine çevirmeyin.

Yeni bir hortum montajında, onaylanmış işlem konumlandırmayı gerektirene kadar kılıfı rakor montaj takımlarından uzak tutun. Tamamlanmış bir montajda, kılıf hasar görmeden rakoru geçemiyorsa işlemi durdurun. Uç mühürleme, uygun olmayan bir kılıf boyutunu düzeltemez.

Uca Kendinden Kaynaşan Isı Kılıfı Bandı Nasıl Uygulanır?

Temiz ve kuru bir uygulama alanı ile başlayın. Yalnızca hortum, kılıf ve bant ile uyumlu bir temizleme yöntemi kullanın. Alanın üzerini sarmadan önce her türlü yağ kirliliğinin kaynağını giderin.

Gerdirme ve üst üste bindirme için seçilen bandın talimatlarına uyun. Birbirini takip eden katmanlar arasındaki teması koruyun ve bunları birbirine bastırın. Çap değişiminde, katlanmalar veya yüzeyi takip etmek yerine bir boşluğu köprüleyen sarım olup olmadığını kontrol edin. Bağlantı elemanının çalışma özelliklerini engellemeden, belirlenen kenar alanının üzerinde işlemi tamamlayın.

Başka bir banttan sabit bir üst üste binme yüzdesini, tur sayısını veya bekleme süresini kopyalamayın. Geçerli değerleri ve hizmete verme koşullarını iş talimatına yazın. Kendinden kaynaşan (self-fusing) özellik, her derecenin aynı uygulama gereksinimlerine sahip olduğu anlamına gelmez.

Silikon Yangın Kılıfı Bandı teknik genel bakışıürünün aksesuar rolünü ve genel uygulama yöntemini açıklar. Önerilen sonlandırma için gereken ek proses detaylarını talep edin.

Yangın Kılıfı Kelepçesi Nereye Monte Edilmelidir?

Kelepçeyi yalnızca montaj için belirlenen tutma bölgesine yerleştirin. Bir rakor yuvası onaylı bir tasarıma göre bu konumu sağlayabilir; bu, her hortum ucu için evrensel bir talimat değildir. Sadece ulaşılması daha kolay olduğu için bir bandı desteklenmeyen esnek bir bölüme taşımayın.

Bir OEM montaj çizimi için, bandın altındaki desteği, genişliğini ve sabit bir referanstan olan mesafesini belirtin. Ayrıca bandın bant üzerine mi, yanına mı yoksa onaylı başka bir düzeneğe mi oturduğunu gösterin. Bu detaylar bitmiş montajın denetlenebilir olmasını sağlar.

Kılıf ve bandın altındaki her türlü bant dahil olmak üzere, tamamlanan sonlandırmanın dış boyutlarına göre donanım seçin. Hortum deliği çapı bir kelepçe boyutu spesifikasyonu değildir. Belirtilen montaj aracını ve donanım tedarikçisinin gerdirme veya tork gereksinimini kullanın; tüm yangın kılıfı kelepçeleri için tek bir sıkma değeri yoktur.

Kurulumdan sonra kesilme, sıkışma, yerinden oynamış katmanlar ve keskin çıkıntılı donanımlar açısından kontrol edin. Sadece uyuyor diye genel amaçlı bir plastik kablo bağı, tel veya başka bir kelepçe kullanmayın. Alternatif bir malzemenin gerçek tutma, sıcaklık ve maruz kalma gereksinimleri için onay alması gerekir.

Yalnızca Bant Rengini Değil, Bitmiş Ucu İnceleyin

Çizimi ve ilk numuneyi onaylarken başlangıç kontrol listesi olarak aşağıdakileri kullanın. Uygulama gerektirdiğinde ölçülebilir kabul kriterleri belirleyin.

Görsel kontrol, alev derecesini göstermez veya belirli bir sıvıya karşı direnci doğrulamaz. Bu özelliklerin gerekli olduğu durumlarda, önerilen yapıyı ve montajı kapsayan kanıtlar elde edin. Yalnızca bir manşon gövdesine ait bir sonucu, inceleme yapmadan farklı bir bitmiş sonlandırmaya aktarmayın.

Sökülebilir Yangın Manşonları İçin Muayene Erişimini Planlayın

Açılabilir bir kılıfta, uç işleminin gelecekteki erişim üzerindeki etkisini değerlendirin. Kapatma çevresinde sürekli bir sargı, bant çıkarılana kadar kılıfın açılmasını önleyebilir. Bu kabul edilebilir olabilir, ancak bakım talimatı yenilenmesi gereken sarf malzemesi niteliğindeki uç işlemini belirtmelidir.

Doğru şekilde geçmeyecek boylamsal bir kapatmayı telafi etmek için uç bandı kullanmayın. Kurulum biçimlerini şurada karşılaştırın:mevcut hortumlar için çıkarılabilir yangın kılıfı kılavuzuardından, amaçlanan servis erişimini koruyan bir bitiş detayı tanımlayın.

Yangın Kılıfı Uç Bitirme Hakkında Sorular

Sıradan elektrik bantı, silikon sonlandırma bandının yerini alabilir mi?

Bunları birbirinin yerine kullanılabilir olarak değerlendirmeyin. Gerekli malzemeyi ve uygulama koşullarını belirtin. Benzer bir görünüm veya uygun rulo genişliği, yüksek sıcaklıktaki bir yangın kılıfı (firesleeve) sonlandırmasında eşdeğer davranışı garanti etmez.

Uç yalıtım bandı sıvı emilmesini (wicking) önler mi?

Uygun şekilde belirlenmiş bir kenar işleme yöntemi, tekstil ucunun dış kontaminasyona maruz kalmasını azaltmayı amaçlar. Etkinliği malzemeye, kaplamaya ve montaj durumuna bağlıdır. Altındaki hortumdan sızan sıvı için bir çözüm değildir.

Her yangın kılıfının hem banda hem de kelepçeye ihtiyacı var mı?

Onaylanan sonlandırma, gerekli bileşenleri belirler. Bazı düzenlemeler belirli bir bitiş işlemi ve tutucu belirtirken, başka bir yapı farklı bir detay kullanabilir. Bant taşıma sırasında güvenli hissettirse bile belirtilen donanımı atlamayın.

Bant, yırtılmış bir yangın kılıfını onarabilir mi?

Yerel bir sarmanın orijinal korumayı geri kazandırdığını varsaymayın. Hasarı, manşonun onaylanmış onarım veya değişim kriterlerine göre değerlendirtin. Gerekli koşulun sağlanamadığı durumlarda değişim uygundur.

Tekrarlanan OEM Üretimi İçin Yangın Manşonu Uçlarını Belirtin

Tekrarlanan bir sipariş yalnızca manşon çapını ve rengini belirtmemelidir. Korunan uzunluğu, rakor çizimini, uç işlem bölgesini, bant spesifikasyonunu ve gerekli tüm sabitleme donanımını ekleyin. Çalışma sıcaklığını, maruz kalınması beklenen sıvıları, denetim kriterlerini ve bitmiş montaj fotoğraflarını ekleyin.

Bant teklifleri için genişliği, rulo uzunluğunu, rengi ve miktarı belirtin. Eşleştirilmiş bir manşon ve bant değerlendirmesi için önerilen montaj çizimini ve ilgili termal gereksinimleri ekleyin. Bu, satın alma ve üretime onaylanacak tanımlanmış bir konfigürasyon sağlar.

BSTFLEX, silikon kaplı fiberglas yangın manşonları ve kendi kendine kaynayan silikon yangın manşonu bandı. Önerilen malzemelerin komple kurulumun bir parçası olarak değerlendirilebilmesi için uç detay çizimi ile birlikte ürün verileri, numuneler veya bir OEM teklifi isteyin.
