Motorlara, egzoz bileşenlerine, fırınlara, döküm ekipmanlarına veya diğer sıcak makinelere yakın monte edilen hidrolik hortumlar, yalnızca mekanik aşınmaya maruz kalan hortumlardan farklı bir risk türüyle karşı karşıyadır. Yüksek radyant ısı kauçuğun yaşlanmasını hızlandırabilir, doğrudan alev hortum kılıfına zarar verebilir ve erimiş metal sıçraması ani yerel termal hasara yol açabilir.
Bu ortamlar için bir hidrolik hortum için yangın kılıfı hortumun etrafında ek bir termal bariyer sağlar. En yaygın yapı, fiberglas yalıtım kılıfını silikon kauçuk dış kaplama ile birleştirerek zorlu hidrolik sistemler için esnek bir koruyucu katman oluşturur.
Bu kılavuz, doğru hidrolik hortum yangın kılıfı seçiminin nasıl yapılacağını, uygun kılıf boyutunun nasıl belirleneceğini ve yangına dayanıklı bir kılıf belirtilmeden önce hangi çalışma koşullarının dikkate alınması gerektiğini açıklamaktadır.
Ürün özellikleri, test bilgileri ve OEM seçenekleri için BSTFLEX Hydraulic Hose Protection Fire Sleeve bölümüne bakın. Diğer yapılar ve yangın koruma kılıfı seçenekleri için BSTFLEX Fire Sleeves ürün yelpazesini ziyaret edin.
Bir hidrolik hortum, zorlu basınç ve sıvı ortamları için tasarlanmış olabilir ancak yine de dış ısıya karşı savunmasız kalabilir. Gerçek hizmet koşulu, hortumun yönlendirilmesine büyük ölçüde bağlıdır.
Bir ısı kaynağından uzağa yerleştirilmiş bir hat yıllarca normal şekilde çalışabilir. Egzoz manifoldu, fırın duvarı, sıcak işlem hattı veya erimiş metal alanının yakınına yönlendirilen aynı hortum, hortum kılıfının ve takviye sisteminin sıcaklığını artıran sürekli radyant ısıtmaya maruz kalabilir.
Yaygın dış tehlikeler şunları içerir:
Bu nedenle bir hidrolik hortum yangın kılıfı harici bir koruma katmanı olarak kullanılır. Doğru hortum seçiminin, yönlendirmenin veya sistem tasarımının yerini almaz. Bunun yerine, çevresel maruziyetin tamamen ortadan kaldırılamadığı durumlarda termal ve mekanik koruma ekler.

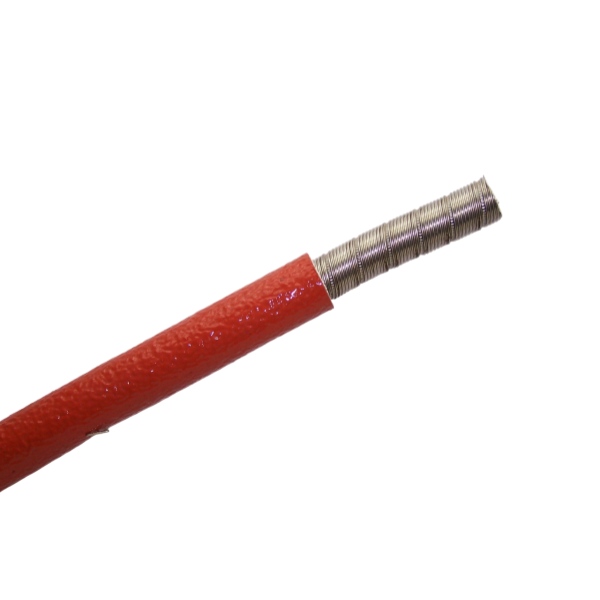

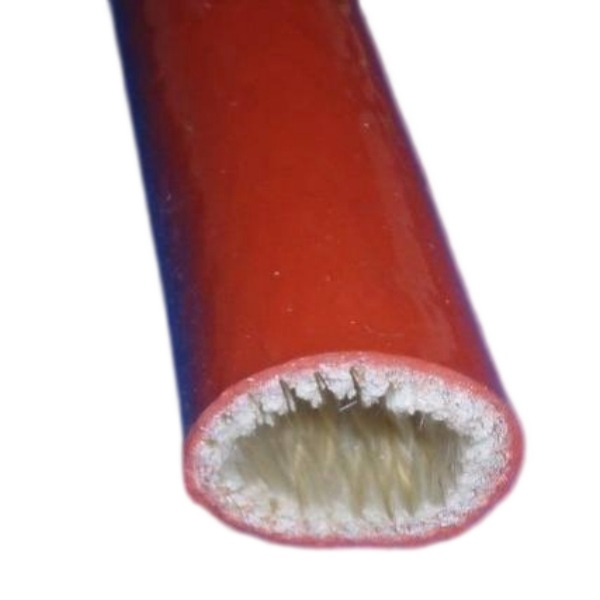

Tipik bir yangın kılıfı, silikon kauçuk ile kaplanmış yüksek sıcaklığa dayanıklı fiberglas tekstil alt katmandan oluşur. Her katman farklı bir işlev görür.
Fiberglas yapı, kılıfın birincil yalıtım gövdesini oluşturur. Kalınlığı ve tekstil yapısı, dış ortam ile alttaki hidrolik hortum arasındaki ısı transferini azaltmaya yardımcı olur.
Silikon kaplama, kılıfın zorlu endüstriyel koşullara dayanmasına yardımcı olan esnek bir dış yüzey sağlar. Belirli yangın kılıfı yapısına ve yeterliliğine bağlı olarak, alev maruziyetine, yağ kirlenmesine, aşınmaya ve erimiş metal sıçramasına karşı direnç sağlayabilir.
Bu kombinasyon, silikon kaplı fiberglas yangın kılıfının neden hidrolik hortumlar, yakıt hatları, yağ hatları, kablolar ve yüksek sıcaklık bölgelerinde bulunan diğer bileşenlerin etrafında yaygın olarak kullanıldığını açıklamaktadır.
Her hidrolik hortum kılıfı aynı tehlike için tasarlanmamıştır.
| Koruma Gereksinimi | Tipik Kılıf Yaklaşımı |
|---|---|
| Genel sürtünme ve aşınma | Aşınmaya dayanıklı tekstil hortum kılıfı |
| Keskin veya ciddi mekanik temas | Ağır hizmet tipi mekanik koruma |
| Radyan ısı | Termal veya yangın kılıfı |

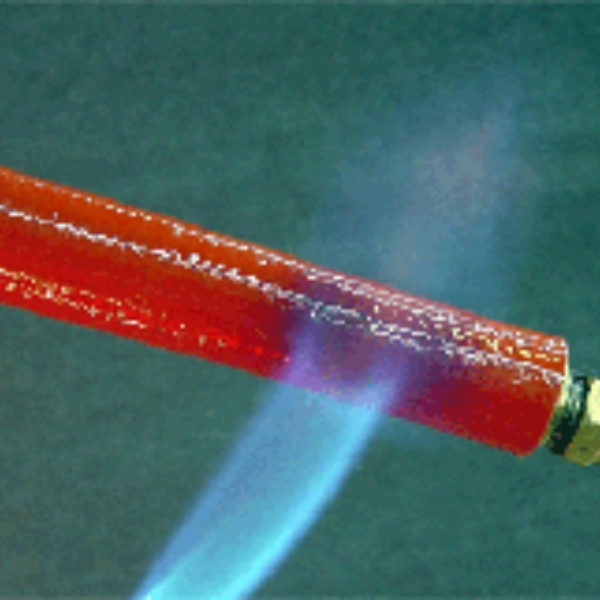

| Alev maruziyeti | Nitelikli yangına dayanıklı kılıf |
| Erimiş metal sıçraması | Ortam için tasarlanmış silikon kaplı yüksek sıcaklık yangın kılıfı |
| Isı ve aşınma | Yeterli duvar yapısı ve mekanik dayanıklılığa sahip seçilmiş yangın kılıfı |
Önemli nokta şudur ki hidrolik hortum ısı korumasıbaskın arıza riskine göre seçilmelidir. Hafif bir aşınma kılıfı otomatik olarak yangın kılıfı olarak değerlendirilmemeli ve bir yangın kılıfı sadece görünüşüne veya rengine göre seçilmemelidir.
Endüstriyel alıcılar ve mühendisler için kılıf seçimi, katalog çapından ziyade uygulama ile başlamalıdır.
Termal yükün nereden kaynaklandığını belirleyin.
Örnekler şunları içerir:
Radyan ısı, doğrudan yüzey teması, alev maruziyeti ve erimiş metal sıçraması farklı tehlikelerdir. Bunlar aynı spesifikasyon olarak değerlendirilmemelidir.
Normalde dikkate alınması gereken en az iki sıcaklık vardır:
Sadece bir katalogda basılı olan en yüksek sıcaklığı kullanarak bir kılıf seçmeyin. Süre, ısı kaynağı, kaynağa olan mesafe, hava akışı, hortum yapısı ve kurulum geometrisi gerçek performansı etkiler.
Madencilik ekipmanları, çelik fabrikaları, dökümhaneler ve diğer ağır endüstriyel sistemler basit radyan ısı kalkanından daha fazlasını gerektirebilir.
Alev direnci veya erimiş metal sıçramasına karşı korumanın önemli olduğu durumlarda, ilgili test raporlarını talep edin ve seçilen yangına dayanıklı hidrolik hortum kılıfınıngerekli hizmet koşulu için değerlendirildiğini doğrulayın.
BSTFLEX, farklı üçüncü taraf test ve uyumluluk belgeleriyle desteklenen hidrolik hortum yangın kılıfı ürünleri sunmaktadır. Her kılıf yapısının aynı sertifikaya sahip olduğunu varsaymak yerine, özel raporlar müşterinin projesiyle eşleştirilmelidir.
Hidrolik sistemlere takılan yangın kılıfları, genellikle yağ buharı, hidrolik sıvı veya yakıtın bulunabileceği ortamlarda çalışır.
Bu nedenle kılıf, sadece yüksek sıcaklığa dayanıklı bir tekstil ürünü olarak değil, eksiksiz bir koruyucu sistem olarak değerlendirilmelidir. Endüstriyel uygulamalarda, beklenen sıvılara karşı direnç, uzun vadeli performansın önemli bir parçası olabilir.
Isı genellikle tek sorun değildir.
Ekskavatörler, yükleyiciler, madencilik ekipmanları, tarım makineleri ve endüstriyel ekipmanlardaki hidrolik hortumlar çalışma sırasında sürekli hareket eder. Bir kılıf şunlara sürtünebilir:
Hem ısı hem de aşınma şiddetliyse, fiyat teklifi isterken bunu belirtin. Kılıf yapısı, kalınlığı ve montaj düzeninin buna göre ayarlanması gerekebilir.
Doğru boyutlandırma, yangın kılıfı seçiminin en önemli parçalarından biridir.
Kılıf, korunması gereken hortum tertibatı bölümünün dış çapına göre seçilir, sadece hidrolik hortum nominal iç çapına göre değil.
Yangın kılıfının içinde kalacak her türlü kaplama yapısı dahil olmak üzere bitmiş hortumun dış çapını (OD) ölçün.
Aynı nominal iç çapa (ID) sahip iki hortumun dış çaplarının aynı olacağını varsaymayın. Hortum duvar yapısı üreticiler ve basınç sınıfları arasında farklılık gösterir.
Borusal bir yangın kılıfı, montaj sırasında bileşenin üzerinden kayabilecek kapasitede olmalıdır.

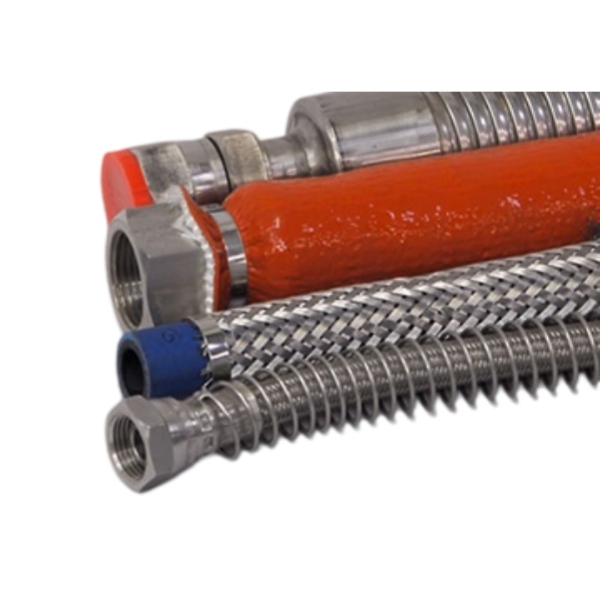

Hortumda halihazırda büyük uç bağlantı parçaları takılıysa, bağlantı parçası dış çapı hortum dış çapından önemli ölçüde daha büyük olabilir. Bu durum montajı etkileyebilir.
İki yaygın yaklaşım vardır:
BSTFLEX ayrıca, geleneksel borusal kılıfların montajının zor olduğu güçlendirme uygulamaları için çıkarılabilir yangın kılıfı yapıları da üretmektedir.
Kılıf, aşırı sıkıştırma olmadan hortumun üzerine oturmalıdır. Aynı zamanda, kılıfı gereksiz yere büyük seçmek gevşek malzemeye neden olabilir, yönlendirmeyi engelleyebilir ve bitmiş tertibatın sabitlenmesini zorlaştırabilir.
Doğru boşluk şunlara bağlıdır:
OEM projeleri için, sadece bir hortum dash numarası belirtmek yerine gerçek hortum dış çapını ve bağlantı parçası boyutlarını sağlamak daha güvenilirdir.
| Proje Bilgileri | Sağlanması Gerekenlerin Örneği |
|---|---|
| Hidrolik hortum dış çapı (OD) | Gerçek ölçülen dış çap |
| Koruma gerektiren hortum uzunluğu | Korunan bölüm veya bitmiş kesim uzunluğu |
| Rakor dış çapı (OD) | Kılıfın takılı rakorların üzerinden geçmesi gerekiyorsa gereklidir |
| Sürekli sıcaklık | Normal çalışma ortamı |
| Isı kaynağı | Egzoz, fırın, erimiş metal, motor, proses hattı vb. |
| Maruziyet türü | Radyan ısı, alev, sıçrama veya sıcak yüzey yakınlığı |
| Kurulum durumu | Yeni hortum tertibatı veya güçlendirme (retrofit) |
| Miktar | Prototip, seri üretim veya yıllık OEM talebi |
Bu bilgilerin sağlanması, yangın kılıfı üreticisinin genel bir boyut varsayımına güvenmek yerine daha uygun bir yapı ve çap önermesine olanak tanır.
Hidrolik hatlar motorlar, sıcak bileşenler ve zorlu mekanik ortamlar çevresinde çalışabilir. Isı ve alev tehlikelerinin bulunduğu yerlerde yangına dayanıklı hortum koruması belirtilebilir.
Ekskavatörler, yükleyiciler, vinçler ve diğer mobil ekipmanlar; yüksek hidrolik basınçları titreşim, hareket, motor ısısı ve kısıtlı yönlendirme alanı ile birleştirir.
Bu uygulamalar radyan ısı, alev ve erimiş metal sıçramasını içerebilir. Kılıf seçimi hem termal maruziyeti hem de ilgili test gerekliliklerini dikkate almalıdır.
Fırınlar, ocaklar, sıcak proses ekipmanları ve ısıtılmış boru hatlarının yakınından geçen hidrolik hatlar, hidrolik sistemin geri kalanı ılıman ortam sıcaklığında çalışsa bile yerel termal koruma gerektirebilir.
Egzoz bileşenlerinin yakınından geçen hidrolik, yağ ve sıvı hatları, yeniden yönlendirmenin veya fiziksel ısı kalkanlarının tek başına yeterli koruma sağlamadığı durumlarda ek termal yalıtımdan faydalanabilir.
Mobil hidrolik sistemler genellikle motorlara yakın ve sürekli mekanik hareket altında çalışır, bu da doğru hortum yönlendirmesini ve dış korumayı servis güvenilirliği için önemli kılar.

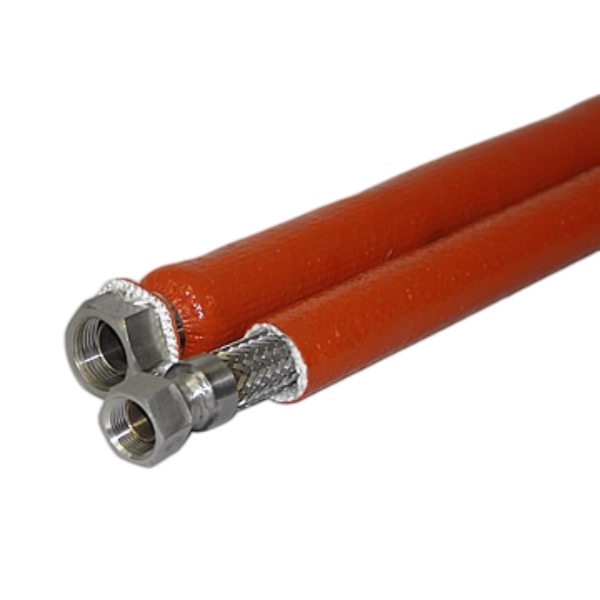

Geleneksel boru tipi yangın kılıfı, tertibat tamamlanmadan önce takılabildiği için yeni hortum üretimi sırasında iyi çalışır.

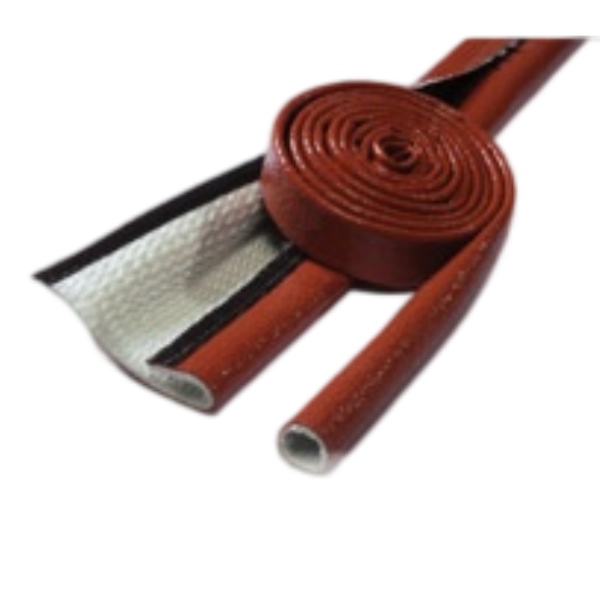

Sarmal veya çıkarılabilir bir yapı şu durumlarda kullanışlı hale gelir:
Bu durumlarda, cırt cırtlı veya diğer açılabilir yangın kılıfı yapıları, güçlendirme (retrofit) kurulumunu basitleştirebilir.
Koruyucu kılıflama, genel hidrolik sistem tasarımının bir parçası olmalı, onun yerine geçmemelidir.
Mümkün olan durumlarda, önce tehlikeyi şunlarla azaltın:
hidrolik hortum için yangın kılıfı daha sonra kaçınılmaz dış etkilere karşı ek bir koruma katmanı haline gelir.
Yeni bir OEM veya özel hidrolik hortum koruma projesi için, aşağıdaki bilgilerin mümkün olduğunca fazlasını gönderin:
Bu bilgiler, özellikle OEM hortum montajcıları, ağır ekipman üreticileri ve kılıfın belirli bir kuruluma göre eşleştirilmesi gereken endüstriyel bakım projeleri için yararlıdır.
BSTFLEX; hidrolik hortum, kablo, boru ve sıvı hattı koruması için silikon kaplı fiberglas yangın kılıfları üretmektedir. Endüstriyel ve OEM uygulamaları için standart ve özel yapılar mevcuttur.
Hidrolik Hortum Koruma Yangın Kılıfı yüksek sıcaklığa, aleve, erimiş sıçramasına, aşınmaya ve zorlu endüstriyel çalışma koşullarına maruz kalan hidrolik sistemler için tasarlanmıştır.
Diğer kılıf yapıları, kurulum yöntemleri veya uygulamaya özel çözümler gerektiren projeler için, eksiksiz Yangın Kılıfı ürün yelpazesine göz atın.
Doğru kılıf; ısı kaynağına, sürekli çalışma sıcaklığına, alev veya sıçrama maruziyetine, hortum hareketine, sıvı maruziyetine, kurulum yöntemine ve gerekli sertifikasyona bağlıdır. Silikon kaplı fiberglas yangın kılıfı, termal ve alev koruması gerektiğinde yaygın olarak kullanılır.
Sadece nominal hortum iç çapı veya dash boyutu yerine hidrolik hortumun gerçek dış çapı ile başlayın. Ayrıca bağlantı parçası dış çapını, bükülme geometrisini ve kılıfın hortum montajı tamamlanmadan önce mi yoksa sonra mı takılacağını göz önünde bulundurun.
Evet, ancak kurulum yöntemi önemlidir. Boru şeklindeki bir kılıfın normalde hortumun üzerinden geçirilmesi gerekir. Bağlantı parçalarının buna engel olduğu veya hortumun bağlantısının kesilmesinin istenmediği durumlarda, sarılabilir veya çıkarılabilir bir yangın kılıfı daha pratik olabilir.
Yangın kılıfı ek mekanik koruma sağlayabilir, ancak gerekli yapı gerçek aşınma şiddetine göre seçilmelidir. Ağır mekanik aşınmanın olduğu uygulamalar, farklı veya ek bir hortum koruma sistemi gerektirebilir.
Yangın kılıfı sadece su geçirmez bir kaplama olarak tanımlanmamalıdır. Birincil işlevi termal, alev ve çevresel korumadır. Su yalıtımı bir proje gereksinimi ise, komple kurulum ve uç işlem yöntemi ayrıca gözden geçirilmelidir.
Evet. BSTFLEX farklı çapları, uzunlukları, yapıları, renkleri ve OEM gereksinimlerini destekler. Müşteriler değerlendirme için teknik resimler, hortum boyutları, çalışma koşulları veya numuneler sağlayabilir.
Eğer hidrolik hortum ısı koruması madencilik ekipmanları, inşaat makineleri, çelik işleme, otomotiv sistemleri veya endüstriyel hidrolik ekipmanlar için seçim yapıyorsanız, BSTFLEX'e hortum dış çapını, çalışma sıcaklığını, ısı kaynağını, gerekli uzunluğu ve kurulum koşulunu gönderin.
Ekibimiz uygulamayı değerlendirebilir ve uygun bir yangına dayanıklı hidrolik hortum kılıfı, standart boyut veya özel yapı önerebilir.
BSTFLEX'ten veri sayfası, test raporu, numune veya OEM teklifi isteyin.
