Bir fırın kapağı iribaş contası yüksek oda sıcaklığında hayatta kalmaktan fazlasını yapmalıdır. Tekrarlanan ısıtma döngüleri sırasında genleşebilen, bozulabilen ve hareket edebilen bir kapak etrafında faydalı bir sıkıştırmayı korurken, montaj bölümünü çerçeveye güvenli bir şekilde bağlı tutmalıdır.

Bu nedenle, fırın contası seçimi komple sızdırmazlık düzeneğine dayanmalıdır: kaplama malzemesi, iç çekirdek, fitil boyutları, montaj kuyruğu, dikiş, sıkıştırma aralığı ve conta konumundaki gerçek sıcaklık.

BSTFLEX üretir yüksek sıcaklık iribaş contaları ve iribaş sızdırmazlık elemanları fırın kapakları, ısıl işlem ekipmanları, fırınlar, termal odalar ve diğer endüstriyel ısıtma sistemleri için. Profiller teknik resimlerden, ekipman boyutlarından veya mevcut conta numunelerinden geliştirilebilir.

Fırın Odası Sıcaklığı Otomatik Olarak Conta Sıcaklığı Değildir

En yaygın şartname hatalarından biri, contayı yalnızca fırın ayar değerine göre seçmektir.

Conta, refrakter bir kenarın arkasına, en sıcak oda bölgesinin dışına veya soğutulmuş bir metal çerçevenin bitişiğine monte edilebilir. Diğer ekipmanlarda conta doğrudan radyasyona, sıcak gaz sızıntısına veya ısıtılmış metal yüzeylere maruz kalabilir.

Malzemeyi seçmeden önce şunları belirleyin:

• Normal fırın çalışma sıcaklığı
• Maksimum işlem sıcaklığı
• Conta konumunda ölçülen veya tahmin edilen sıcaklık
• Zirve maruziyet süresi
• Radyant ısı maruziyeti
• Doğrudan sıcak gaz maruziyeti
• Isıtılmış metal ile temas
• Fırın sıcakken açılma sıklığı

Bir ham kumaşın sıcaklık kapasitesi, tamamlanmış bitmiş contanın sıcaklık derecesi olarak ele alınmamalıdır.

Fırın Kapağı İribaş Contası Nasıl Sızdırmazlık Sağlar

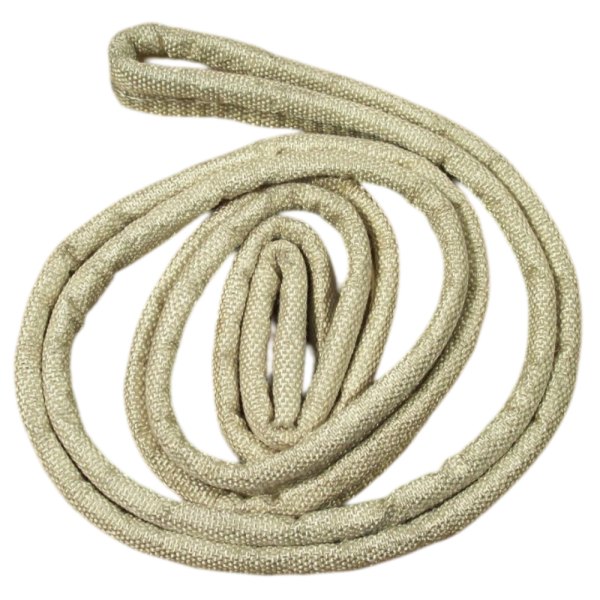

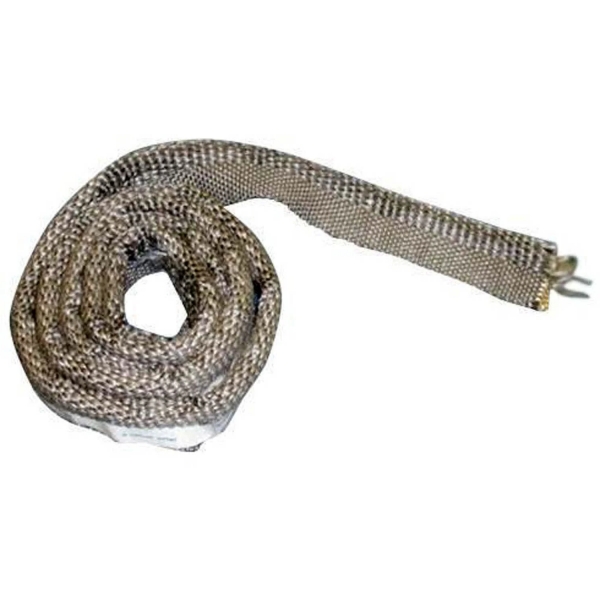

Bir iribaş conta, birincil sızdırmazlık bölümü olarak sıkıştırılabilir bir fitil ve montaj için düz bir tekstil kuyruğu kullanır.

Fırın kapağı kapandığında, fitil kapak ile birleşme çerçevesi arasında sıkıştırılır. İç çekirdek, fitilin sıkıştırmaya karşı direncinin çoğunu ve kapak açıldıktan sonra eski haline dönme yeteneğini kontrol eder.

Montaj kuyruğu normalde bir sıkıştırma şeridi, vidalar, cıvatalar, perçinler veya ekipmana özel başka bir sabitleme sistemi kullanılarak ana sıkıştırma bölgesinin dışında tutulur.

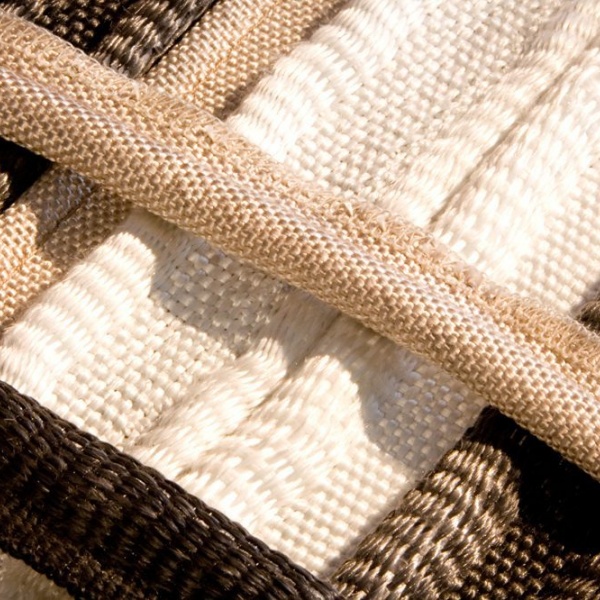

Yüksek Sıcaklık Fırın Kapağı Contaları için Kaplama Malzemeleri

Fiberglas

Fiberglas iribaş contalar, gerçek sızdırmazlık hattı sıcaklığının komple fiberglas yapının kapasitesi dahilinde kaldığı fırın ve ısıtma ekipmanı uygulamaları için uygun olabilir.

Mevcut conta beyaz veya dokuma göründüğü için standart fiberglas otomatik olarak belirtilmemelidir. Sıcaklıkların daha zorlayıcı olduğu durumlarda, silika veya seramik tekstil ürünleri daha uygun bir başlangıç noktası sağlayabilir.

Vermikülit İşlemli Fiberglas

Uygulamanın işlenmemiş fiberglastan farklı yüzey ve termal özellikler gerektirdiği durumlarda, işlem görmüş bir fiberglas yüzey düşünülebilir.

BSTFLEX üretir Vermikülit Kaplı Fiberglas İribaş Conta Bandı endüstriyel termal sızdırmazlık uygulamaları için.

Nihai sürekli sıcaklık gereksinimi her zaman gerçek malzeme yapısı ve doğrulanmış ürün spesifikasyonu ile kontrol edilmelidir.

Silika Kumaş

Silika kumaş, gerekli termal performans standart bir fiberglas yapının pratik çalışma aralığını aştığında önemli bir seçenek haline gelir.

Kaplama, metalik olmayan yüksek sıcaklık çekirdeği veya metalik takviyeli bir çekirdek ile eşleştirilebilir.

Metalik destekli silika kaplama için, Silika Kumaş Kaplamalı ve Inconel Çekirdekli Yüksek Sıcaklık İribaş Contası inceleyin.

Metalik olmayan bir iç yapının tercih edildiği durumlarda, Silika Kumaş Kaplamalı Seramik Çekirdekli İribaş Conta farklı bir kaplama ve çekirdek kombinasyonu sağlar.

Seramik Kumaş

Seramik tekstil yapıları, contanın yüksek sıcaklıkta bir tekstil kaplaması gerektirdiği zorlu fırın, ocak ve termal işleme uygulamaları için kullanılır.

Seramik Kumaş Kaplamalı Seramik Çekirdekli İribaş Conta seramik bir dış tekstili seramik bir iç çekirdek ile birleştirir.

Metalik iç takviye gerektiren uygulamalar için, BSTFLEX ayrıca Seramik Kumaş Kaplamalı Inconel Çekirdekli İribaş Conta üretmektedir.

Inconel Çekirdek Ne Zaman Mantıklıdır?

Bir fırın yüksek sıcaklıkta çalıştığı için Inconel çekirdek gerekli değildir.

Metalik çekirdeğin kendisinin zorlu termal koşullarda faydalı yapısal davranışını koruması gerektiğinde veya contanın dahili metalik takviye gerektirdiği durumlarda önem kazanır.

Çekirdek seçimi şunları dikkate almalıdır:

• Çekirdek konumundaki sıcaklık
• Gerekli ampul sertliği
• Sıkıştırma mesafesi
• Açma ve kapama döngüleri
• Mekanik titreşim
• Conta etrafındaki atmosfer
• Beklenen bakım aralığı

Kaplama ve çekirdek tek bir sistem olarak seçilmelidir. Yüksek performanslı bir metal çekirdek, uygun olmayan bir dış tekstili, dikiş malzemesini veya montaj düzenini telafi edemez.

Seramik Çekirdek Ne Zaman Tercih Edilir?

Seramik çekirdek, ampulün içinde metalik olmayan yüksek sıcaklık seçeneği sağlar.

İstenen dış yüzeye göre silika veya seramik kumaş ile eşleştirilebilir. Bu yapı tipi, uygulamanın metalik bir iç çekirdek olmaksızın yüksek sıcaklıkta fiber malzemeler gerektirdiği durumlarda düşünülebilir.

Çekirdek yoğunluğu ve bitmiş fitil yapısı, sıkıştırma davranışını etkilemeye devam eder. Aynı dış boyutlara sahip iki seramik çekirdekli conta, otomatik olarak aynı kapanma kuvvetine sahip oldukları varsayılmamalıdır.

Aşınmaya Maruz Kalan Fırın Kapısı Contaları için Inconel Örgü

Bazı fırın kapıları, ısıya ek olarak ikinci bir sorun daha yaratır: mekanik sürtünme.

Bir conta pürüzlü bir kenara tekrar tekrar temas ederse, çevresindeki metale karşı kayarsa veya bakım sırasında ağır işlemlere maruz kalırsa, dış tekstil yüzeyinde önemli ölçüde aşınma meydana gelebilir.

Zorlu termal ve mekanik koşullar için BSTFLEX, Inconel Örgü Seramik Kumaş Kaplamalı Seramik Çekirdekli Tadpole Conta üretmektedir.

Bu çok katmanlı yapıda, metalik örgü, seramik tekstil ve çekirdek etrafında ek bir dış koruyucu yapı sağlar.

Takviye eklemek, keskin kenarları, aşırı kaymayı veya kapı hizasızlığını düzeltme ihtiyacını ortadan kaldırmaz. Aşınma şiddetli olduğunda ekipman geometrisi gözden geçirilmelidir.

Yüksek Sıcaklık Fırın Contası Seçim Matrisi

Bu tablo bir seçim kılavuzudur, evrensel bir sıcaklık çizelgesi değildir. Nihai uygunluk, tam malzeme kalitelerine ve çalışma koşullarına bağlıdır.

Kapı Bozulması ve Termal Genleşme Önemlidir

Bir fırın kapısı, soğuk ilk çalıştırmadan tam çalışma sıcaklığına kadar tam olarak aynı geometriyi korumayabilir.

Metal çerçeveler, refrakter yapılar ve sabitleme bileşenleri farklı şekilde genleşebilir. Bu nedenle, fırın ısınıp soğudukça sızdırmazlık boşluğu çevre boyunca değişebilir.

Değiştirme veya OEM tasarımı için ölçüm yapın veya değerlendirin:

• Soğuk sızdırmazlık boşluğu
• Beklenen sıcak durum hareketi
• Menteşe tarafı boşluğu
• Kilit tarafı boşluğu
• Üst ve alt boşluk
• Köşe geçişleri
• Kapı kasası düzlüğü

Bozulmuş bir kapıyı sadece büyük boy bir fitil seçerek çözmeyin. En dar noktadaki aşırı sıkışma, kapanma kuvvetini artırabilir ve contanın kullanım ömrünü kısaltabilir.

Fırın Kapısı Contası Ne Kadar Sıkışmalıdır?

Her iribaş (tadpole) conta için evrensel bir sıkışma yüzdesi yoktur.

Serbest fitil yüksekliği ve montajlı yükseklik biliniyorsa, nominal sıkışma şu şekilde hesaplanabilir:

Sıkışma (%) = (Serbest Fitil Yüksekliği - Montajlı Fitil Yüksekliği) / Serbest Fitil Yüksekliği x 100

Örneğin, önerilen bir fitilin serbest yüksekliği 20 mm ve montajlı yüksekliği 15 mm ise, hesaplanan boyutsal sıkışma %25'tir.

Bu hesaplama sadece geometriyi tanımlar. %25'in o malzeme veya çekirdek için uygun olduğunu kanıtlamaz.

Doğru çalışma sıkışması şunlara göre doğrulanmalıdır:

• Çekirdek yapısı
• Kapanma kuvveti
• Yük boşaltıldıktan sonra geri kazanım
• Boşluk değişimi
• Termal döngü
• Gerekli sızdırmazlık performansı

Fırın Kapısı Contası Arızası: Eski Conta Size Ne Anlatabilir

Fitil Kalıcı Olarak Düzleşmiş

Düzleşmiş bir fitil; uzun süreli kullanım, aşırı sıkışma, uygun olmayan çekirdek yapısı veya termal bozulmaya işaret edebilir.

Aşınmış yüksekliğini yedek parça boyutu olarak aynen kopyalamayın.

Conta Kapının Bir Tarafına Temas Etmiyor

Olası nedenler arasında kasa bozulması, menteşe hareketi, kilit ayarı, yanlış fitil boyutu veya eski contanın kalıcı sıkışması yer alır.

Kılıf Aşınmış veya Yırtılmış

Sadece tekstil malzemesini değiştirmeden önce keskin tutucu donanımları, açıkta kalan metal kenarları, kayar teması ve aşırı kullanımı kontrol edin.

Kuyruk Tutucudan Çıkıyor

Kuyruk genişliğini, kelepçe kavramasını, tutucu şerit geometrisini ve bağlantı elemanı aralığını gözden geçirin.

Yerel Isı Hasarı

Küçük bir hasarlı alan, genel bir malzeme sıcaklığı sorunundan ziyade doğrudan sıcak gaz sızıntısına veya yerel bir sıcak noktaya işaret edebilir.

Yedek Fırın Kapısı İribaş (Tadpole) Contası Nasıl Ölçülür

Hem eski contayı hem de ekipman boyutlarını kaydedin.

Conta kesiti için şunları ölçün:

• Belirlenebildiği yerlerde serbest fitil yüksekliği
• Fitil genişliği
• Kuyruk genişliği
• Kuyruk kalınlığı
• Genel profil genişliği
• Çekirdek yapısı
• Kaplama malzemesi

Fırın için şunları kaydedin:

• Kapalı sızdırmazlık boşluğu
• Kapı etrafındaki boşluk değişimi
• Tutucu şerit genişliği
• Geçerli olduğu durumlarda montaj deliği düzeni
• Köşe geometrisi
• Toplam conta güzergahı uzunluğu

Aşınmış bir conta, orijinal yeni profilin birebir temsili yerine referans kanıtı olarak değerlendirilmelidir.

Mevcut Numuneden Fırın Kapısı Contası Değişimi

Çizimler bulunmadığında BSTFLEX, fiziksel bir numuneyi uygulama bilgileriyle birlikte inceleyebilir.

Daha iyi değişim doğruluğu için şunları sağlayın:

• Eski conta numunesi
• Kesit fotoğrafları
• Ekipman fotoğrafları
• Ölçülen sızdırmazlık boşluğu
• Fırın modeli
• Çalışma sıcaklığı
• Gerekli miktar
• Mevcut contanın değiştirilme nedeni

Mevcut çekirdek alaşımı veya tekstil malzemesi bilinmiyorsa, varsayılan bir teknik özellik atamak yerine bilinmiyor olarak tanımlayın.

OEM Fırın Kapısı Kuyruklu Conta (Tadpole Gasket) Geliştirme

Yeni fırınlar ve ısıl işlem ekipmanları için conta seçimi, imalattan sonra değil, kapı ve çerçeve tasarım aşamasında başlamalıdır.

Yararlı OEM tasarım girdileri şunları içerir:

BSTFLEX, şu hizmeti aracılığıyla özel profil geliştirme, numune üretimi ve OEM üretimini destekler: özel iribaş conta üretim hizmeti .

Üretim Öncesi Prototip Testi

Yeni bir malzeme veya çekirdek yapısı tanıtıldığında, prototip değerlendirmesi temel boyutsal uyumdan fazlasını doğrulamalıdır.

Kontrol:

• Kapı kapatma kuvveti
• Tüm çevre boyunca temas
• Dar ve geniş boşluk noktalarında sıkıştırma
• Kuyruk tutma
• Köşe davranışı
• Tekrarlanan açılmalardan sonra toparlanma
• Temsili termal maruziyetten sonraki durum

Fırının tanımlanmış bir sızıntı veya proses sınırlama gereksinimi varsa, tüm bağlantıyı ekipmanın geçerli test kriterlerine göre değerlendirin.

Tekstil iribaş conta, ilgili sistem doğrulaması olmaksızın otomatik olarak gaz sızdırmaz veya basınç sınıfına uygun olarak tanımlanmamalıdır.

Fırın Kapısı İribaş Contaları için Uygulamalar

Yüksek sıcaklık iribaş contaları şunlar için düşünülebilir:

• Isıl işlem fırın kapıları
• Tavlama fırını erişim kapıları
• Endüstriyel fırın muayene panelleri
• Fırın kapıları
• Refrakter ekipman erişim açıklıkları
• Cam işleme termal ekipmanı
• Yüksek sıcaklık termal odaları
• Endüstriyel ısıtma muhafazaları
• Kazan erişim kapıları
• OEM fırın ve termal işleme ekipmanı

Fırın Kapısı Contası RFQ Kontrol Listesi

Verimli bir teknik inceleme ve fiyat teklifi için şunları gönderin:

• Fırın tipi ve uygulaması
• Sürekli çalışma sıcaklığı
• Maksimum sıcaklık ve süre
• Tahmini veya ölçülen conta hattı sıcaklığı
• Ampul yüksekliği ve genişliği
• Kuyruk boyutları
• Kapalı sızdırmazlık boşluğu
• Biliniyorsa kaplama malzemesi
• Biliniyorsa çekirdek yapısı
• Bitmiş conta uzunluğu
• Köşe veya çerçeve konfigürasyonu
• Gerekli miktar
• Teknik çizim, fotoğraflar veya mevcut numune

Sıkça Sorulan Sorular

Endüstriyel fırın kapısında ne tür bir conta kullanılır?

Uygun conta; sızdırmazlık hattı sıcaklığına, boşluğa, kapı hareketine ve gerekli sıkıştırmaya bağlıdır. Fiberglas, silika veya seramik kaplamalı, fiber veya metalik çekirdekli iribaş (tadpole) contalar, endüstriyel fırın kapısı sızdırmazlığında kullanılan yapılar arasındadır.

Fırın kapısı contası için seramik her zaman silikadan daha mı iyidir?

Hayır. En yüksek sıcaklığa dayanıklı malzeme otomatik olarak en iyi seçenek değildir. Kaplama, çekirdek, aşınma koşulları, esneklik, sıkıştırma gereksinimleri ve gerçek conta sıcaklığının tümü dikkate alınmalıdır.

Ne zaman Inconel çekirdek kullanmalıyım?

Inconel çekirdek, zorlu bir termal ortamda metalik takviyenin gerekli olduğu durumlarda değerlendirilebilir. Sadece fırın sıcaklığına göre değil, gerçek çekirdek sıcaklığına ve mekanik gereksinimlere göre seçilmelidir.

Seramik çekirdek, Inconel çekirdeğin yerini alabilir mi?

Otomatik olarak değil. Seramik ve metalik çekirdekler farklı sıkıştırma, geri kazanım ve takviye özelliklerine sahip olabilir. Çekirdeğin değiştirilmesi, yeni bir conta yapısı olarak değerlendirilmelidir.

BSTFLEX eski bir fırın kapısı contasını yeniden üretebilir mi?

Evet. Özel yedek profiller; çizimlerden, ekipman boyutlarından, fotoğraflardan ve fiziksel numunelerden geliştirilebilir. Mümkün olduğunda, aşınmış bir conta gerçek ekipman ölçümleriyle desteklenmelidir.

Ampul boyutu ve kuyruk genişliği özelleştirilebilir mi?

Evet. Ampul boyutları, kuyruk boyutları, genel profil, çekirdek yapısı ve bitmiş uzunluk, fırın tasarımına göre üretilebilir.

Özel Fırın Kapısı İribaş (Tadpole) Contası Talep Edin

BSTFLEX şunları üretir: özel fırın kapısı iribaş (tadpole) contaları, yüksek sıcaklık fırın contaları ve yedek conta profilleri OEM fırın üreticileri, endüstriyel bakım şirketleri ve ısıl işlem ekipmanları için.

Yüksek sıcaklık uygulamaları için mevcut silika ve Inconel yapı, silika ve seramik çekirdek yapısı, seramik kaplama ve seramik çekirdek yapısı, seramik kaplama ve Inconel çekirdek yapısı, ve Inconel takviyeli seramik yapı.

Fiyat teklifi için fırın contası çiziminizi, numunenizi ve çalışma koşullarınızı BSTFLEX'e gönderin.
