Değişim İçin Tadpole Conta Nasıl Ölçülür

Bir iribaş conta değişimini ölçmek için, ampul yüksekliğini ve genişliğini, montaj kuyruğu boyutlarını, toplam profil genişliğini, çekirdek yapısını ve gerekli uzunluğu kaydedin. Ardından, ekipmanın ampul temas konumundaki kapalı boşluğunu ölçün.Aşınmış bir numune eski yapıyı tanımlamaya yardımcı olur, ancak sıkışmış boyutları otomatik olarak yeni contanın teknik özelliği haline gelmemelidir.

Endüstriyel bir fırın kapağı, fırın erişim paneli veya ısıtmalı muhafaza için, yedek parça montaj düzenine uymalı ve ekipman kapandığında gerekli teması sağlamalıdır. Görünür kumaşı eşleştirmek veya en yakın ampul çapını sipariş etmek bu işin sadece bir parçasıdır.

Aşağıdaki ölçüm iş akışı; numuneyi, ekipman geometrisini ve işletim gereksinimlerini tek bir yedek parça teknik özelliğinde birleştirir.

Takılı Conta ile Başlayın

Herhangi bir şeyi çıkarmadan önce, yetkili bakım personelinin OEM talimatları ve saha prosedürleri uyarınca ekipmanı güvenli hale getirmesini sağlayın. Tehlikeli enerjiyi kontrol edin, sıcak bileşenlerin soğumasını bekleyin, sıkışmış basıncı giderin ve hareketli kapakları veya muhafazaları sabitleyin. Ölçüm almak için enerjili veya desteksiz bir kapanma mekanizmasının içine elinizi sokmayın.

Contanın yerindeki fotoğrafını çekin. Ampulün hangi yöne baktığını, kuyruğun nerede tutulduğunu ve contanın köşelerin etrafından nasıl geçtiğini gösterin. Ölçümlerin ve numunelerin aynı noktaya kadar izlenebilmesi için üst menteşe tarafı köşesi gibi bir referans konumu işaretleyin.

Ayrıca mevcut olduğunda ekipman modelini, conta parça numarasını ve çizim revizyonunu kaydedin. Mevcut contanın nerede düzleştiğini, yıprandığını, yerinden çıktığını veya metale sürtündüğünü not edin. Bu gözlemleri amaçlanan boyutlardan ayrı tutun: hasarlı bir bölüm orijinal tasarımı değil, bir arıza durumunu kaydeder.

Kritik Boyutları Bir Kesit Üzerine Yerleştirin

Kesit çizimi, “1 inçlik iribaş conta” gibi etiketsiz bir girişten daha kullanışlıdır. Kapanma yönünü ve gerçek ölçüm uç noktalarını işaretleyin. Birincil bir birim sistemi kullanın ve üzerinde anlaşılan tüm boyutsal toleransları belirtin.

Yalnızca yuvarlak bir kesitin olduğu durumlarda ampul çapı kullanın. Düzleşmiş kullanılmış bir ampul, varsayılan bir orijinal çapa dönüştürülmemeli, gözlemlenen yüksekliği ve genişliği ile kaydedilmelidir.

Ampulü Sıkıştırmadan Ölçün

Yetkili bir numuneyi, esnetmeden veya yuvarlak bir şekle sokmadan serbest durumunda yerleştirin. İlk saha ölçümü için, kumpas uçlarını ampul deforme olana kadar bastırmak yerine dış kapakla hafifçe temas ettirin. Satın alma şartnamesi kontrollü ölçüm basıncı gerektiriyorsa, bunun yerine o yöntemi izleyin.

Aynı yöntemi kullanarak birkaç tanımlanmış konumda okuma yapın. Mümkün olan yerlerde nispeten hasarsız bir bölümü dahil edin. Olağan dışı yüksek veya düşük bir okumayı nominal boyut olarak sunmak yerine aralığı kaydedin.

Kullanılmış bir contanın serbest yüksekliği, mutlaka orijinal serbest yüksekliği değildir.Numune ölçümlerini “kullanılmış durum” olarak etiketleyin. Kullanılmamış bir yedek parça veya onaylı orijinal teknik resim, orijinal boyutlar için daha iyi bir referanstır; her ikisi de yoksa, birleşim yeri ve önerilen değişim parçası incelenene kadar nominal boyutu doğrulanmamış olarak bırakın.

Kuyruk Genişliğini Toplam Genişlikten Ayrı Tutun

Montaj kuyruğu bir tutucu çubuğun altına uzanabilir, bir kenarın etrafından dönebilir veya katlanmış bir bölüm içerebilir. Görünür şeridi kuyruğun tamamı olarak ele almadan önce bu detayları kaydedin.

Teknik resim üzerinde ampul sınırını, dikiş hattını, tutucu kenarı ve serbest kuyruk kenarını gösterin. Bu, farklı kataloglar farklı boyut harfleri veya referans noktaları kullandığında belirsizliği ortadan kaldırır. Çift kuyruklu bir profil için, iki uzantının eşit olduğunu varsaymak yerine bunları bağımsız olarak ölçün.

Değişim kuyruğunun, ampulü amaçlanan temas hattından uzaklaştırmadan tutulabildiğini kontrol edin. Toplam genişliğin eşleşmesi, ampulün doğru konumda oturacağını garanti etmez.

Ampulün Gerçekten Sızdırmazlık Sağladığı Kapalı Boşluğu Ölçün

Faydalı boşluk, kapının görünür dış kenarında değil, ampulün temas noktasındadır. Nitelikli bakım personelinden, uygun bir erişilebilir mastar, onaylı ölçüm yöntemi veya doğrulanmış ekipman teknik resmi kullanarak bu boyutu belirlemelerini isteyin.

Menteşe tarafı, kilit tarafı, üst, alt ve köşeler dahil olmak üzere çevre etrafındaki boşluğu haritalayın. Minimum ve maksimum değerleri konumlarıyla birlikte kaydedin. Bir ortalama değer, contayı aşırı sıkıştıran dar bir bölümü ve temasın yetersiz olduğu geniş bir bölümü gizleyebilir.

Amaçlanan kapalı konumu koruyun. Eski bir contanın çıkarılması, bazı kapıların veya kilitlerin servis sırasındakinden daha uzağa hareket etmesine izin verebilir. Bu fazladan hareketten sonra ölçülen bir boşluk, gereken montaj yüksekliğini temsil etmeyebilir.

Her ölçümün soğuk mu yoksa onaylı bir çalışma koşulu değerlendirmesinden mi alındığını işaretleyin. Yalnızca soğuk boyutlar, termal hareketin her etkisini tanımlamaz. Kapalı boşluğun güvenli veya güvenilir bir şekilde ölçülemediği durumlarda, bunu bilinmiyor olarak kaydedin ve göz kararı tahmin etmek yerine birleşim yeri teknik resmini sağlayın.

Kontrol Olarak Sıkıştırma Hesaplamalarını Kullanın

Önerilen serbest ampul yüksekliği ve montaj yüksekliği aynı yükleme yönünde bilindiğinde, nominal sıkıştırma şu şekilde hesaplanabilir:

Nominal sıkıştırma (%) = (serbest ampul yüksekliği - montajlı ampul yüksekliği) / serbest ampul yüksekliği x 100

Boyutsal bir örnek olarak, önerilen 20 mm serbest ampul yüksekliğini ve 14 mm ile 17 mm arasında değişen montaj yüksekliklerini düşünün. Hesaplanan sıkıştırma, en dar noktada %30 ile en geniş noktada %15 arasında değişir.

Bu değerler boşluk değişimini gösterir; bunlar önerilen bir çalışma aralığı değildir. Seçilen kapak, çekirdek ve birleşim yeri için kabul edilebilir sıkıştırma ve kapatma kuvveti belirlenmelidir. Orijinal sıkıştırma oranını, eski bir numunenin kalıcı olarak düzleşmiş yüksekliğinden hesaplamayın.

Bir Değişim Parçası Seçmeden Önce Çekirdeği Tanımlayın

Dış boyutların eşleşmesi, eşdeğer sıkıştırma davranışını belirlemez. Mümkünse orijinal teknik özellikleri veya doğrulanmış malzeme bilgilerini kullanarak kapağı ve çekirdeği ayrı ayrı kaydedin. Bir fotoğraf yapıyı düşündürebilir, ancak alaşım derecesini, fiber bileşimini veya sıcaklık değerini belirleyemez.

Fiberglas kaplı değişim parçaları için, bu BSTFLEX yapıları belirgin başlangıç noktaları sağlar:

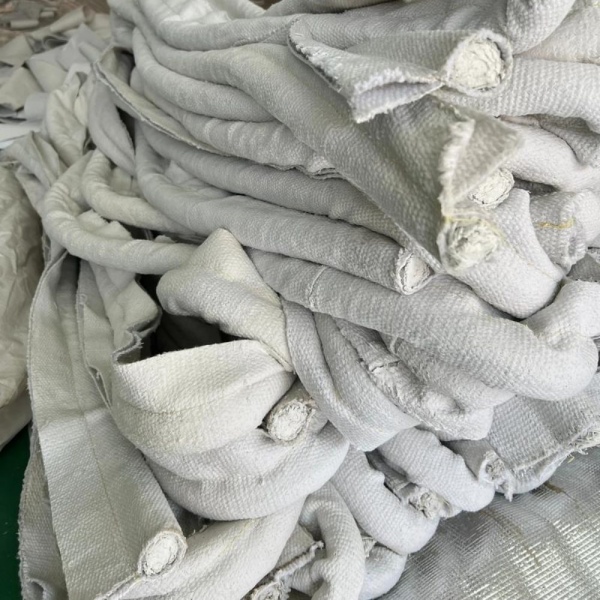

Fiberglas Kapak Fiberglas Çekirdekli İribaş Contafiber bazlı bir iç ampul kullanır. Yalnızca çapa göre sipariş vermek yerine çekirdek yapısını ve gereken sıkıştırma tepkisini doğrulayın.

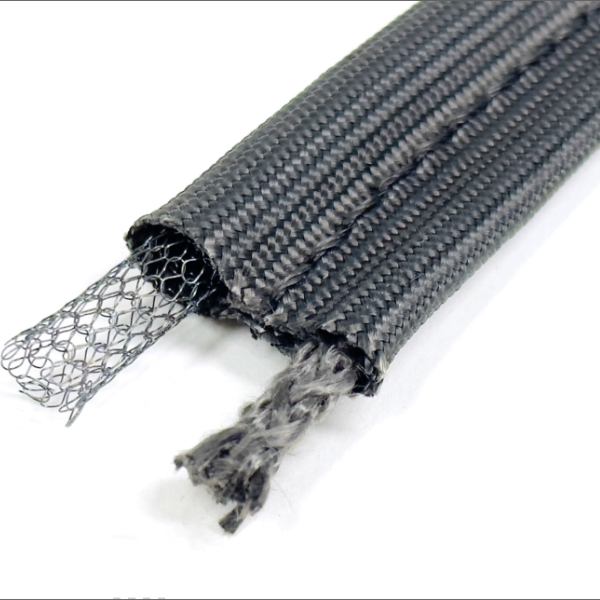

Fiberglas Kapak Paslanmaz Çelik Çekirdekli İribaş Contadahili metalik destek sağlar. Biliniyorsa gerçek çekirdek geometrisini ve alaşımını belirtin; sadece “paslanmaz çelik” tam bir çekirdek teknik özelliği değildir.

Fiberglas Kapak Paslanmaz Çelik İçi Boş Çekirdekli İribaş Contaaçık merkezli bir metalik yapı içerir. Bu tasarımda içi boş olması, kumaş ampulün dahili desteği olmadığı anlamına gelmez.

Daha kapsamlı bir karşılaştırma için şurayı inceleyin: fiberglas iribaş conta çekirdek tipleri ve endüstriyel uygulamalar. Eski malzeme veya kirlenme bilinmiyorsa, contayı kesmeden veya yerinden oynatmadan önce uygun şekilde eğitilmiş personelin güvenli numune alma ve taşıma işlemlerini belirlemesini sağlayın.

Sadece Kapı Açıklığını Değil, Montaj Yolunu Ölçün

Kesilmiş uzunlukta bir değişim parçası için, contanın ekipman içinde izlediği yolu belirleyin. Boyutların ampul merkez hattına, iç kenara, dış kenara veya üzerinde anlaşılan başka bir referansa mı atıfta bulunduğunu işaretleyin. Net açıklık çevresi, conta yolundan farklı olabilir.

Eski malzemeyi gerginleştirmeden düz bölümleri ve köşe geometrisini ölçün. Bir çevre çiziminde bükülme yarıçaplarını, birleşim yeri konumlarını ve varsa ayrı parçaları gösterin. İmal edilmiş bir çerçeve için, sadece toplam uzunluğu değil, çerçeve boyutlarını ve profil yönünü sağlayın.

Bitmiş uzunluğu sipariş payından ayrı tutun. Gereksinimin bitmiş bir çerçeve mi, onaylı kesim uzunlukları mı yoksa kırpma için sürekli malzeme mi olduğunu belirtin. Herhangi bir ekstra stok miktarını tedarikçiyle kararlaştırın; bitmiş bir contaya otomatik olarak uzunluk eklemeyin veya tasarımın başka bir birleşim yeri gerektirdiği yerlerde uçlarını üst üste bindirmeyin.

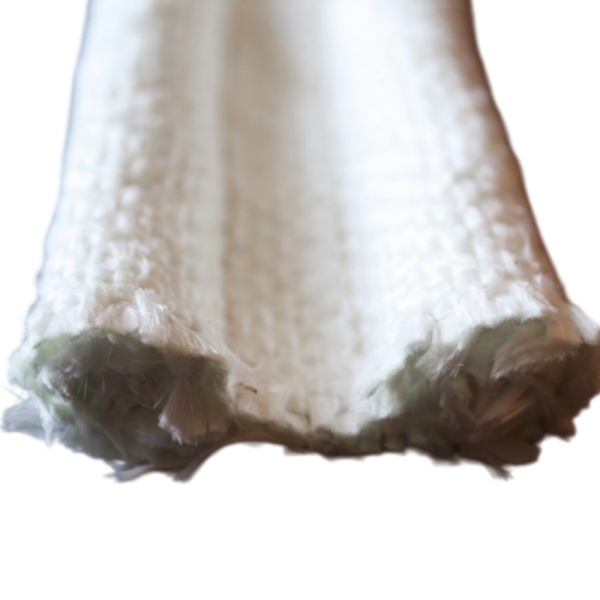

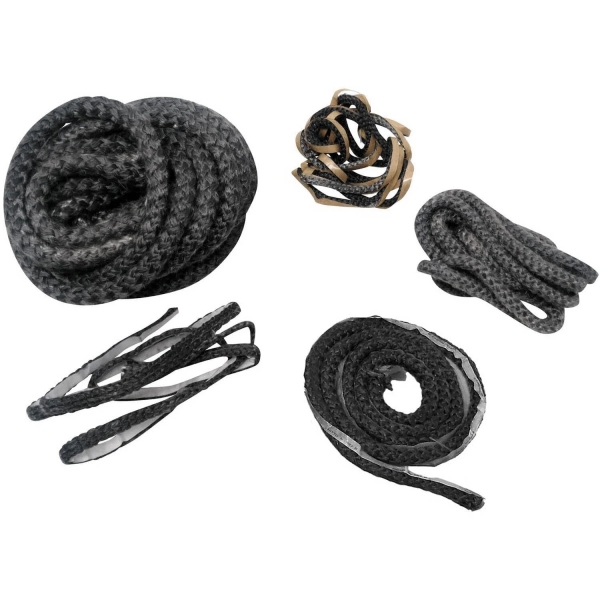

Çift Ampullü ve Çift Kuyruklu Değişim Parçaları Daha Fazla Detaya İhtiyaç Duyar

İki ampul için, her bir ampulün yüksekliğini ve genişliğini, merkezden merkeze aralıklarını ve bağlantı ağını kaydedin. Her sızdırmazlık hattında montajlı boşluğu belirleyin. İki kuyruk için, her iki montaj uzantısını ve bunların tutulma şeklini kaydedin.

çift ampullü iribaş conta tasarım kılavuzuprofil ayrımlarını açıklar. “Çift conta” olarak tanımlanan her ürünün aynı şekle sahip olduğunu varsaymak yerine gerçek kesiti tanımlayın.

Belirli Soruları Yanıtlayan Fotoğraflar Gönderin

Faydalı bir referans seti; montajlı çevrenin tamamını, yandan bir kesiti, aynı düzlemde ölçekli boyutlandırılmış bir görünümü, tutucu donanımı, bir köşeyi veya birleşim yerini ve varsa orijinal tanımlama etiketini gösterir. Belirgin olmadığı durumlarda sıcak tarafı ve kapanma yönünü işaretleyin.

Kamerayı ölçülen özelliğe dik tutun. Eğik fotoğraflar montajı açıklamaya yardımcı olur ancak kesin boyutlar için zayıf bir temeldir. Görsellerle birlikte yazılı ölçümleri ekleyin ve aşınmış bir numuneyi kullanılmamış bir yedek parçadan ayırın.

Ölçüm Kaydına Dayalı Bir Değişim Parçası RFQ'su Oluşturun

Boyutlandırılmış kesit ve çevre çizimini aşağıdaki servis bilgileriyle birlikte gönderin. Doğrulanmamış öğeleri varsayılan değerlerle doldurmak yerine bilinmiyor olarak işaretleyin.

Yeni contanın sıcaklık kapasitesi; kapak, çekirdek, dikiş ve her türlü kaplama veya yardımcı malzeme dahil olmak üzere komple bir montaj olarak gözden geçirilmelidir. Yalnızca boyutsal bir eşleşme, çalışma ortamı için uygunluğu kanıtlamaz.

Ekipmanı Servise Geri Döndürmeden Önce Değişimi Onaylayın

Sorumlu personelin numuneyi üzerinde anlaşılan çizim ve mevcut montaj düzeni ile karşılaştırmasını sağlayın. Kuyruk tutma, ampul konumu, köşe uyumu ve normal kapı kapanışını doğrulayın. Hizalanmamış bir çerçeveyi veya aşınmış bir mandalı gizlemek için daha büyük bir ampul kullanılmamalıdır.

Malzemenin veya çekirdeğin değiştiği durumlarda, üretimi onaylamadan önce gerekli sıkıştırmayı, geri kazanımı ve temsili termal maruziyeti değerlendirin. Ekipmana özel sızdırmazlık kontrollerini tamamlayın: görünür temas, belirtilen bir sızıntı performansının kanıtı değildir ve bir tekstil tadpole contanın gaz sızdırmaz veya basınç sınıfına uygun olduğu varsayılmamalıdır.

Tekrar siparişler için onaylanmış çizimi, malzeme spesifikasyonunu ve numune referansını saklayın. Bu, bir sonraki bakım ekibinin başka bir aşınmış contayı ölçmesini sağlamak yerine kontrollü bir değişim kaydı sağlar.

Değiştirme Ölçüm Soruları

1 inçlik tadpole conta boyutu neyi tanımlar?

Bu sayı, katalog veya çizim referansı olmadan eksiktir. Ampul çapını, toplam genişliği veya başka bir boyutu tanımlayıp tanımlamadığını doğrulayın. Yalnızca nominal boyuta göre sipariş vermek yerine etiketli bir kesit sağlayın.

Eski contanın düzleşmiş yüksekliğine göre sipariş verebilir miyim?

Bunu kullanılmış durum ölçümü olarak kaydedin, ancak orijinal serbest yükseklik olduğunu varsaymayın. Mümkünse kullanılmamış bir yedek parça veya orijinal çizim ile karşılaştırın ve ekipmanın kurulu boşluğunu kontrol edin.

Eski conta eksikse ne yapmalı?

OEM parça referansı, bağlantı kesiti, montaj geometrisi, kapalı boşluk ölçümleri ve çalışma koşulları ile başlayın. Doğrulanmış bir orijinal spesifikasyon olmadan, önerilen değişim parçası tam bir kopyalama iddiasından ziyade tasarım incelemesi ve uyum onayı gerektirir.

Kapı sızdırıyorsa daha büyük bir ampul mü seçmeliyim?

Otomatik olarak değil. Önce hizalamayı, tutuculuğu, köşe bağlantılarını, kapak hasarını ve boşluk değişimini kontrol edin. Daha büyük bir ampul, sıkıştırmayı ve kapanma yükünü değiştirir; gerçek bağlantı içinde değerlendirilmesi gerekir.
