Özel bir filtre izolasyon kapağı sipariş etmek için hangi bilgiler gereklidir?

Özel bir filtre izolasyon kapağı, endüstriyel bir filtre gövdesinin, basket strainer’ın, Y-strainer’ın, kartuş filtre kabının veya proses filtrasyon ünitesinin gerçek şekline uyacak şekilde tasarlanır. Filtre gövdeleri genellikle flanşlar, boru bağlantıları, göstergeler, drenajlar, tutamaklar, braketler, kelepçeler ve sökülebilir kapaklar içerdiğinden, üretim öncesinde doğru bilgilere ihtiyaç vardır.

Teklif öncesinde sağlanan bilgiler ne kadar iyi olursa, nihai izolasyon kapağının ekipmana uyumu da o kadar iyi olur. Doğru ölçüler ayrıca ısıl performansı artırmaya, kurulum sorunlarını azaltmaya ve bakım sırasında kapağın sökülüp yeniden takılmasını kolaylaştırmaya yardımcı olur.

1. Temel Filtre Gövdesi Boyutları

İhtiyaç duyulan ilk bilgi filtre gövdesinin ana boyutudur. Bu ölçüler, üreticinin malzeme kullanımını, izolasyon kaplamasını, kapak şeklini ve üretim maliyetini tahmin etmesini sağlar.

2. Boru Giriş ve Çıkış Konumları

Çoğu endüstriyel filtre, proses borulaması aracılığıyla giriş ve çıkış portlarıyla bağlanır. İzolasyon kapağı, bu boru bağlantıları etrafında doğru açıklıklar veya ayırma hatları içermelidir. Giriş ve çıkış konumları doğru ölçülmezse, montaj sırasında kapak ekipmana uyum sağlamayabilir.

• Giriş boru çapı
• Çıkış boru çapı
• Boru merkez hattı ile filtre gövde kenarı arasındaki mesafe
• Boru yönü: yatay, dikey, yandan, üstten veya alttan montajlı
• Bağlı boru bölümlerinin de izolasyon kaplamasına ihtiyaç duyup duymadığı

3. Flanş Boyutu ve Cıvata Boşluğu

Flanşlar filtre gövdelerinde, strainer’larda ve proses filtrasyon kaplarında yaygındır. Özel sökülebilir bir izolasyon kapağı, flanş kalınlığı, cıvata başları, somunlar ve gelecekteki bakım çalışmaları için yeterli boşluk sağlamalıdır.

Lütfen flanş çapını, flanş kalınlığını, cıvata dairesi konumunu ve erişilebilir kalması gereken herhangi bir alanı sağlayın. Sık açılan filtreler için kapak, sökülmeyi kolaylaştırmak amacıyla ayrı bir flanş bölümü veya bölünmüş bir yapı ile tasarlanabilir.

4. Göstergeler, Drenaj, Havalandırma, Tutamak ve Braket Konumları

Küçük bileşenler, izolasyon kapağının gerçek kullanımda ne kadar pratik olacağını belirler. Basınç göstergeleri, drenaj vanaları, havalandırma portları, tutamaklar, kaldırma kulpları, kelepçeler, destek braketleri ve isimlikler açıklıklar, kapaklar, güçlendirilmiş kenarlar veya açık erişim alanları gerektirebilir.

• Basınç göstergesi konumu ve gerekli görünürlük
• Drenaj ve havalandırma vanası konumu
• Tutamak, kaldırma kulağı veya kelepçe bandı konumu
• Destek braketi veya montaj ayağı konumu
• İsimlik veya kontrol etiketi konumu
• Çalışma veya inceleme için açık kalması gereken herhangi bir parça

5. Çalışma Sıcaklığı ve Yüzey Sıcaklığı Hedefi

Çalışma sıcaklığı, doğru dış kumaş, izolasyon çekirdeği, iç astar, dikiş ipliği ve bağlantı sistemini seçmek için önemlidir. Buhar filtreleri, sıcak yağ filtreleri, kimyasal filtrasyon sistemleri ve egzozla ilgili filtreler farklı malzeme kombinasyonları gerektirebilir.

Eğer hedef bir dış yüzey sıcaklığınız varsa, bu da sağlanmalıdır. Örneğin, bazı tesisler izolasyonu esas olarak ısıyı korumak için isterken, diğerleri personel koruması ve daha düşük temas sıcaklığına odaklanır. Bu bilgi, izolasyon kalınlığını ve malzeme yapısını belirlemeye yardımcı olur.

6. Kurulum Ortamı

Kurulum ortamı, kumaş kaplaması, takviye, dikiş ve metal donanım seçimini etkiler. Temiz bir buhar odasında iç mekâna kurulan bir filtre, dış mekânda, yağ buharına, kimyasal sıçramalara, tuz püskürmesine veya ağır mekanik aşınmaya maruz kalan bir filtre ile aynı dış katmana ihtiyaç duymayabilir.

7. Tercih Edilen Bağlantı Yöntemi

Bağlantı sistemi, sıcaklık, bakım sıklığı, titreşim seviyesi ve kurulum alanına uygun olmalıdır. Sık açılan ekipmanlar için hızlı açılır kapamalar bakım süresini azaltabilir. Yüksek sıcaklık veya ağır hizmet alanlarında metal bağlantı tercih edilebilir.

• Cırt cırt bant ile hızlı kurulum ve sökme
• Daha güçlü mekanik sabitleme için paslanmaz çelik tokalar
• Ayarlanabilir kapama için kayışlar ve D halkaları
• Küçük, uyumlu kapaklar için çıtçıtlı bağlantılar
• Yüksek sıcaklık veya titreşime eğilimli uygulamalar için tel bağlama

8. Bakım Sıklığı ve Kapak Tasarımı

Sipariş vermeden önce, filtrenin ne sıklıkta açılacağını ve servis sırasında hangi parçalara erişilmesi gerektiğini doğrulamak önemlidir. Haftalık temizlenen bir filtre, yalnızca planlı duruşlarda kontrol edilen bir filtreye göre farklı bir kapak tasarımına ihtiyaç duyabilir.

Sık bakım için kapak, yalnızca servis alanını açığa çıkaracak şekilde çok parçalı tasarlanabilir. Daha az sık bakım için daha basit, tam gövde bir kapak yeterli olabilir. Amaç, izolasyonun etkili kalmasını sağlarken rutin bakımı pratik hale getirmektir.

9. Fotoğraflar, Çizimler, Numuneler veya Ölçüm Sayfaları

Net görsel bilgiler tasarım hatalarını azaltmaya yardımcı olur. Teknik bir çizim idealdir, ancak ölçüleri işaretlenmiş fotoğraflar da faydalıdır. Değişim projeleri için eski bir izolasyon kapağı numunesi de referans olarak kullanılabilir.

• Ön, yan, üst ve bağlantı noktası fotoğrafları
• Fotoğraflar veya eskizler üzerinde işaretlenmiş ölçüler
• Ekipman çizimleri veya filtre gövdesi veri sayfaları
• Değişim üretimi için eski kapak numuneleri
• Filtre etrafındaki kurulum alanı kısıtlamaları

10. Miktar, Etiketleme ve OEM Gereksinimleri

OEM ekipman üreticileri, mühendislik yüklenicileri, distribütörler ve bakım şirketleri için ek proje bilgileri gerekebilir. Buna parça numaraları, etiket numaraları, paketleme gereksinimleri, renk tercihleri, kurulum talimatları ve tekrarlanan sipariş tanımlamaları dahil olabilir.

• Her boyut veya filtre modeli için gerekli miktar
• Ekipman etiket numarası veya proje referans numarası
• Özel marka veya müşteri parça numarası
• Özel paketleme gereksinimleri
• Kurulum yön işareti veya uyarı etiketi
• Seri üretim veya tek seferlik özel üretim gereksinimi

Önerilen Sipariş Kontrol Listesi

Teklif istemeden önce aşağıdaki bilgileri hazırlayın:

• Filtre tipi: sepet tipi süzgeç, Y tipi süzgeç, kartuş filtre gövdesi, buhar filtresi, sıcak yağ filtresi veya diğer tip
• Gövde çapı ve uzunluğu
• Giriş ve çıkış boru ölçüsü ve konumu
• Flanş ölçüsü ve cıvata boşluğu
• Manometre, drenaj, havalandırma, kol, braket ve kelepçe konumları
• Çalışma sıcaklığı ve hedef dış yüzey sıcaklığı
• Kapalı veya açık alan kurulum ortamı
• Belirtilmişse gerekli izolasyon kalınlığı
• Tercih edilen sabitleme yöntemi
• Fotoğraflar, çizimler, numuneler veya ölçüm sayfası
• Miktar ve herhangi bir OEM etiketleme veya paketleme gereksinimi

BSTFLEX'ten Özel Filtre İzolasyon Kapakları Sipariş Edin

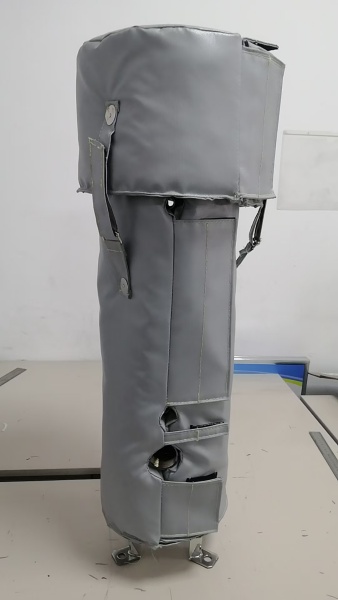

BSTFLEX, endüstriyel filtre gövdeleri, sepet tipi süzgeçler, Y tipi süzgeçler, kartuş filtreler, buhar sistemleri, sıcak yağ sistemleri, kimyasal işleme ekipmanları, denizcilik boru hatları, enerji santralleri ve OEM makineler için özel çıkarılabilir filtre izolasyon kapakları üretmektedir. Her kapak çizimlere, fotoğraflara, numunelere veya detaylı saha ölçümlerine göre üretilebilir.

"Bizim ""Özel Çıkarılabilir Filtre İzolasyon Kapağı" silikon kaplı fiberglas kumaş, PTFE kaplı fiberglas kumaş, alüminyum folyo fiberglas kumaş, paslanmaz çelik file, silika izolasyon matı, seramik fiber izolasyon matı, paslanmaz çelik tokalar, cırt cırtlı bantlar, kayışlar veya tel bağlama ile özelleştirilebilir.

SSS

Bir filtre izolasyon kapağı çizim olmadan yapılabilir mi?

Evet. Net fotoğraflar, işaretlenmiş ölçüler, ölçüm sayfaları, numuneler veya ekipman verileriyle bir kapak tasarlanabilir. Çizim faydalıdır, ancak her zaman zorunlu değildir.

Özel bir filtre izolasyon kapağı için en önemli ölçüler nelerdir?

En önemli ölçüler filtre gövde çapı, gövde uzunluğu, boru bağlantı konumu, flanş ölçüsü, gösterge konumu, drenaj pozisyonu ve herhangi bir kol veya braket boşluğunu içerir.

Çalışma sıcaklığını sağlamam gerekir mi?

Evet. Doğru kumaş, izolasyon çekirdeği, dikiş ipliği ve sabitleme yöntemini seçmek için çalışma sıcaklığı gereklidir.

Kapak manometre ve drenaj için açıklıklar içerebilir mi?

Evet. Basınç göstergeleri, drenajlar, havalandırmalar, kollar, braketler ve boru bağlantıları için özel kesimler, kapakçıklar, güçlendirilmiş açıklıklar ve açık servis alanları eklenebilir.

İzolasyon kapağı tekrarlı bakım için yapılabilir mi?

Evet. Kapak, tekrarlı sökme ve yeniden takmayı desteklemek için çıkarılabilir bölümler, hızlı açılır bağlantılar, kayışlar, tokalar veya tel bağlama ile tasarlanabilir.
