Fırın Kablolaması için Alümina Fiber Makaron: Boyutlar ve Sıcaklık Soruları

Bir fırın duvarının yanından geçirilen bir ısıl çift kablosu, sıcak bir açıklıktan geçen bir kablodan farklı bir sıcaklıkla karşılaşabilir. İkisi de koruyucu bir kılıfa ihtiyaç duyabilir, ancak maruz kaldıkları ortam, tel yapısı ve montaj boşlukları farklıdır. Yalnızca fırın ayar noktasını ve nominal tel boyutunu göndermek, doğru kılıfı seçmeyi zorlaştırır.

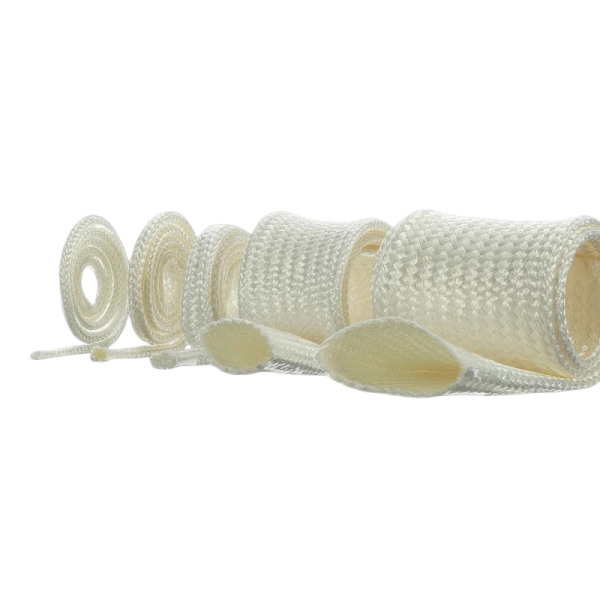

Alümina Fiber Kılıftelli, kablolu ve diğer uzun bileşenlerin etrafında yüksek sıcaklık koruması sağlayan esnek, boru şeklinde bir tekstil ürünüdür. Bunu bir fırın tertibatı için belirlemeden önce, kılıfın neye temas edeceğini, bulunduğu yerin ne kadar ısınacağını ve kablolamanın zaten kendi onaylı elektrik yalıtımına sahip olup olmadığını tespit edin.

Yen açıklığını ölçün

Gerçek rota ile başlayın. Sıcak bölgedeki bölümü, bir kapıya veya muayene açıklığına yakın olan bölümü ve daha soğuk kablo hattına geçişi işaretleyin. Kılıfın sıcak bir yüzeyle doğrudan temas edip etmediğini, radyan ısıya, hareket eden havaya, kısa süreli fırın kapağı açılmasına veya tekrarlanan ısıtma ve soğutmaya maruz kalıp kalmadığını belirleyin. İşlem sıcaklığı, tek başına kılıf boyunca her noktadaki sıcaklığı açıklamaz.

Her bölüm için beklenen sürekli sıcaklığı, en yüksek kısa süreli maruziyeti ve süresini belirtin. Ekipmanın ne sıklıkla devir daim yaptığını (çalışma çevrimini) belirtin. Eğer bu değerler bir ölçüm yerine bir hesaplamadan geliyorsa, tedarikçiye hangi varsayımların kullanıldığını bildirin. Seçilen makaron yapısının sıcaklık verilerini ve derecelendirmenin hangi koşullar altında belirlendiğini isteyin. Yalnızca elyaf türü, bitmiş makaron veya korunan kablo için eksiksiz bir sıcaklık derecesi değildir.

İlettkenden değil, takılı kablodan ölçülen boyut

Kılıfın oturacağı noktadaki komple kablonun veya tel demetinin dış çapını ölçün. Alümina kılıfın altındaki mevcut yalıtımı, koruyucu kılıfı ve diğer katmanları dahil edin. Kılıf bir konnektörün, sıkmanın veya terminalin üzerinden kaydırılacaksa, bu parçanın maksimum dış boyutunu ve mevcut montaj uzunluğunu belirtin.

Kablonun kıvrıldığı, çatallandığı ve bir kelepçe ile tutulduğu yerleri de kaydedin. Boru şeklindeki bir örgü, takıldığında çapını değiştirebilir; bu da hat boyunca kaplamayı ve et kalınlığını değiştirebilir. En büyük özellik üzerinde kısa bir uzunluk test edin, ardından en küçük kesit üzerindeki uyumunu inceleyin. Örgünün açılıp açılmadığını, takılıp takılmadığını, toplanıp toplanmadığını veya metal bir kenara sürtünüp sürtünmediğini kontrol edin. Kılıf takıldıktan ve uçlar tamamlandıktan sonra nihai uzunluğu onaylayın.

Termal korumayı elektriksel kalifikasyondan ayırın

Bir kurşun kablo etrafındaki seramik tekstil ürünü, bir kablolama tertibatının bir katmanını oluşturabilir. Bu, söz konusu tertibatın voltaj değerini belirlemez. Tedarikçiye, kılıfın halihazırda yalıtılmış bir kablo, bir ısıtıcı ucu, bir ısıl çift ucu veya başka bir bileşen üzerine mi geleceğini bildirin. Tasarım, elektriksel yalıtım için kılıfa güveniyorsa, satın alınan tam yapı için gerekli test yöntemini, voltajı, çevresel koşulları ve belgeleri belirtin.

Kablonun kendi sıcaklık sınırını, sonlandırma malzemelerini ve fırın içerisindeki güzergahını inceleyin. Bir kılıf, uygun olmayan bir iletkenin, kılıfın veya konnektörün izin verilen sıcaklığını yükseltemez. Kablonun keskin sac metal, hareketli bir armatür veya erimiş malzeme ile temas edebileceği durumlarda, tüm koruyucu tertibatın değerlendirilebilmesi için bu maruziyeti ayrıca tanımlayın. Kaplanmamış bir tekstil ürününün sıvılara veya ağır aşınmaya karşı sızdırmaz bir bariyer sağladığını varsaymayın.

Tekstil konstrüksiyonunu onaylayın

Hangi elyaf kalitesinin ve iplik yapısının tedarik edileceğini sorun. ürün sayfası alümina bazlı boru şeklinde bir kılıfı tanımlamakta ve örgü veya dokuma formlarından bahsetmektedir. Bir üretim siparişi için, boyutunuza hangi formun uygulandığını, beyan edilen bileşimi, varsa bitim işleminden geçirmeyi, iç çap toleransını ve tedarik uzunluğunu onaylayın. Montaj düşük kılcal dökülme veya belirli bir kesik uç işlemi gerektiriyorsa, bunu numune onayının bir parçası haline getirin.

Tam bir rulo sipariş edilmeden önce kısa bir montaj denemesi yararlıdır. Aday kılıfı temsili bir kabloya takın ve amaçlanan kelepçeler ile açıklıklardan geçirin. Bükülme yarıçapını, uç tutunmasını, bakım erişimini ve çevreleyen parçalardan boşluğu kontrol edin. Montaj kontrollü bir ısı testine tabi tutulacaksa, gerçek tel ve sonlandırma malzemelerini kullanın ve öngörülen döngüden sonra bunları inceleyin.

Sorgulamaya neler dahil edilmeli

• Fırın güzergahını, sıcak bölgeyi, açıklıkları, kelepçeleri ve korunan uzunluğu gösteren bir eskiz veya fotoğraf.
• Kablo veya demet dış çapı, maksimum bağlantı parçası çapı ve mevcut montaj boşluğu.
• Kılıftaki sürekli ve kısa süreli maruziyet ile birlikte ısıtma döngüsü ve her türlü temas veya radyant ısı.
• Tel'in mevcut yalıtımı ve bitmiş montajın gerektirdiği herhangi bir elektriksel test veya dokümantasyon.
• Aşınmaya, sıçramaya, kimyasallara veya tekrarlanan bakım elleçlemesine maruz kalma.
• Gerekli numune miktarı, rulo veya kesilmiş uzunluklar, tahmini yıllık kullanım ve kabul kontrolleri.

Bu ayrıntıları çizimle birlikte BSTFLEX şirketine gönderin. Talep edilen kılıf yapısını inceleyebilir ve uyum ve uygulama testi için bir numune hazırlayabiliriz. Bir üretim siparişi vermeden önce, sınıfa özel teknik verileri ve bitmiş montajın kabul kriterlerini onaylayın. Diğer kılıf malzemeleri ve yapıları için Yüksek Sıcaklık Kılıfları kategorisine bakın.
