Endüstriyel Kablo ve Konduit Koruması için Yangın Kılıfı: Uygunluk, Rotalama ve Isıl Maruziyet

Sıcak bir makinenin yanında geçen bir kablo, yüksek sıcaklık derecesine sahip bir kılıftan fazlasını gerektirir. Kaplama, güzergaha uymalı, bağlantıları servis verilebilir bırakmalı ve kablonun kendi ısı limitleriyle birlikte çalışmalıdır. Çevresine dayanan bir kılıf, altındaki iletkenlerin güvenli bir şekilde çalıştığını garanti etmez.

Kablolar ve elektrik boruları için yangın kılıfı, harici bir termal kaplamadır. Silikon kaplı fiberglas yapılar, yakındaki sıcak ekipman, kıvılcımlar veya belirtilen erimiş sıçramalara maruz kalma açısından değerlendirilebilir. Bunlar kablo yalıtımının, boru sisteminin veya onaylı yangına dayanıklı bir kurulumun yerini almazlar.

Makine imalatçıları ve bakım ekipleri için, kablolama güzergahı çizimi üzerinde açıkta kalan bölümü işaretleyerek başlayın. BSTFLEX fire sleeve range, makinedeki her kabloya aynı uygulama gibi davranmadan bu bölümün incelenmesi için boru tipi ve açılabilir formatlar sunar.

Kılıfın İçine Ne Oturacağını Belirleyin

Kılıflı bir kablo, bitmiş bir kablo demeti ve birkaç devre içeren bir boru farklı bilgiler gerektirir. Yalnızca iletken boyutuna göre koruyucu bir boru sipariş etmek yerine gerçek montajı belirtin.

Nominal bir boru ticaret boyutu, ölçülen dış çapının güvenilir bir ikamesi değildir. Benzer şekilde, tek bir kablonun çapı tamamlanmış bir demeti tanımlamaz. Kurulum yolu üzerindeki en büyük bağlantı parçasını dahil edin, ancak bu bağlantı parçasını kılıfın son uyumu için tek temel yapmayın.

Kabloya Giren Isıyı ve İçinde Üretilen Isıyı İnceleyin

Dış sorun, bir fırın duvarından, sıcak bir proses borusundan veya yakındaki bir egzozdan gelen radyant ısıtma olabilir. Öncelikle güzergahı değiştirmenin, ayırmanın veya fiziksel bir bariyerin bu maruziyeti azaltıp azaltamayacağını inceleyin. Ardından, maruziyetin devam ettiği durumlarda bir kablo ısı koruma kılıfının rolünü tanımlayın.

Yük altında olan bir elektrik iletkeni de ısı üretir. İzin verilen akımı; kablo tasarımına, montaj koşullarına, ortam sıcaklığına ve diğer yüklü iletkenlerin düzenine bağlıdır. Eklenen bir kaplama, ısının montajı terk ettiği yolu değiştirir.

Elektrik tasarımcısından kaplı tesisat için izin verilen akımı incelemesini isteyin. Varsayımları kontrol etmeden, serbest havada akım değerini yeni yalıtılmış bir düzeneğe taşımayın. Göreceli dış ve iç ısı yüklerine bağlı olarak, bir kılıf dış kaynağa karşı yardımcı olabilirken aynı zamanda içeride üretilen ısının salınımını da kısıtlayabilir.

Çalışma yükünü, maruz kalma süresini, çevre sıcaklığını ve kaplanan uzunluğu belirtin. Montajı yalnızca kısa bir yüksüz kontrol sırasında değil, ilgili görev döngüsü altında değerlendirin.

Üç değeri ayrı tutun: kılıfın belirtilen hizmet sınırı, kablonun izin verilen çalışma sıcaklığı ve kurulumda gerçekten ulaşılan sıcaklık. Yalnızca kılıf kalınlığından veya malzeme adından çıkarılabilecek evrensel bir sıcaklık düşüşü yoktur.

Sıcak Bölgeden Bağlantıya Kadar Olan Güzergahı Takip Edin

Isı kaynağında

Maruziyetin nerede başlayıp bittiğini işaretleyin. Sürekli radyant ısıtmayı ara sıra oluşan kıvılcımlardan veya erimiş damlacıklardan ayrı olarak tanımlayın. Sıçrama maruziyeti için, önerilen kılıfın gerçek tehlikeye karşı değerlendirilebilmesi amacıyla proses malzemesini, olası yönü ve beklenen süreyi sağlayın.

Açılabilir bir kapak için, montaj detayında dikiş konumunu ve bindirmeyi gösterin. Bitmiş düzenlemenin bükülmelerde ve desteklerde kaplamayı korumasını sağlayın. Bir kablo ile sıcak bir yüzey arasındaki teması haklı çıkarmak için bir kılıf kullanmayın.

Hareketli bir bölümde

Bir makine kablosu servis döngüsü, kablo taşıyıcı veya mafsallı kol boyunca hareket edebilir. Eklenen duvar kalınlığı ve sabitleme özellikleri yerindeyken güzergahı inceleyin. Kaplamanın taşıyıcıyı sıkıştırmadığından, bir kenara takılmadığından veya bir konektöre ek çekme kuvveti aktarmadığından emin olun.

Elde deneme sırasında esneklik, belirtilen bir esneme ömrünün kanıtı değildir. Kablo ve boru üreticilerinin bükülme gereksinimlerini koruyun ve amaçlanan hareketi onaylanmış makine prosedürü aracılığıyla değerlendirin. Gerekli bir kablo desteği veya gerilim giderici bileşenin yerine bir kılıf ikame etmeyin.

Kortada, kaplinden veya pano girişinde

Bitmiş uzunlukları sipariş etmeden önce kılıf uç noktasını tanımlayın. Kilitleme halkalarını, bağlantı kontrollerini, etiketleri ve muayene noktalarını erişilebilir tutun. Teknisyenin bir konektöre ulaşmasını engelleyen düzgün görünümlü bir kapak, eksiksiz bir kurulum çözümü değildir.

Bu düzenleme korta ve kablo sistemi için onaylanmadığı sürece, harici bir termal kılıfı bir kortadan geçirmeyin. Aksi takdirde, korta artık seçildiği yüzey ve boyutlar üzerinde etki göstermiyor olabilir. Kılıfın bunları sağlamasını beklemek yerine belirtilen sızdırmazlık, gerilim giderme ve bağlama düzenlemelerini koruyun.

Ürün Yapısını Güzergaha Eşleştirin

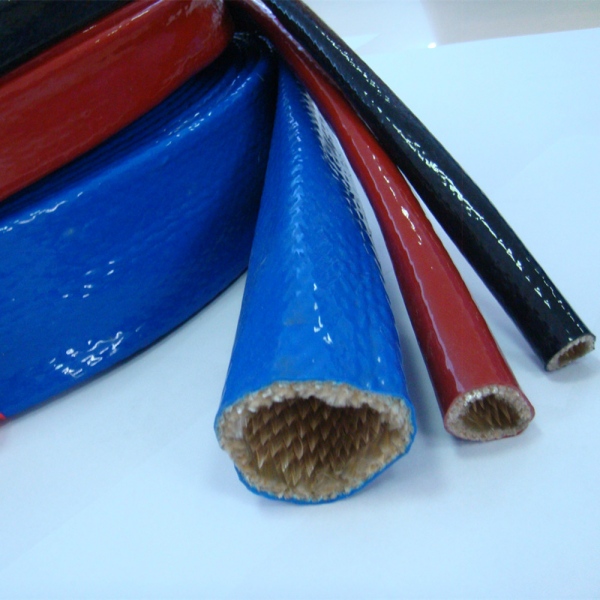

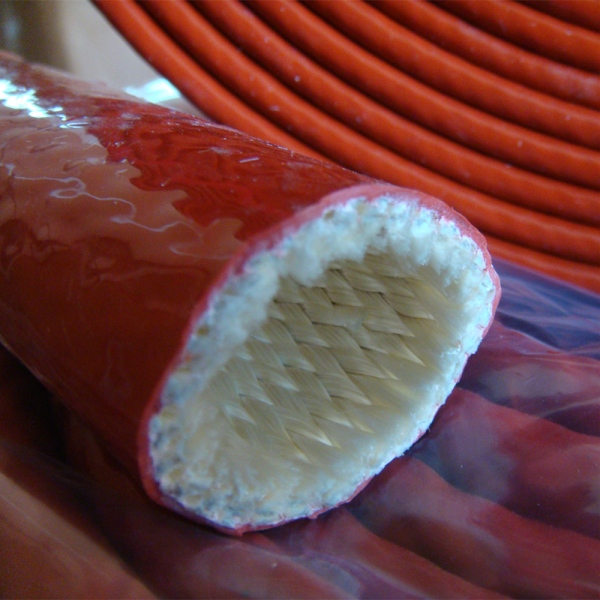

Boru tipi bir kurulum için, Hortumlar ve kablolar için BSTFLEX ısıl işlem görmüş yangına dayanıklı kılıfsilikon kauçuk kaplama altında ısıl işlem görmüş örgülü fiberglas alt katman kullanır. Projenin ısıl işlem görmüş bir tekstil alt katman belirttiği durumlarda, bu yapıyı numune incelemesine dahil edin.

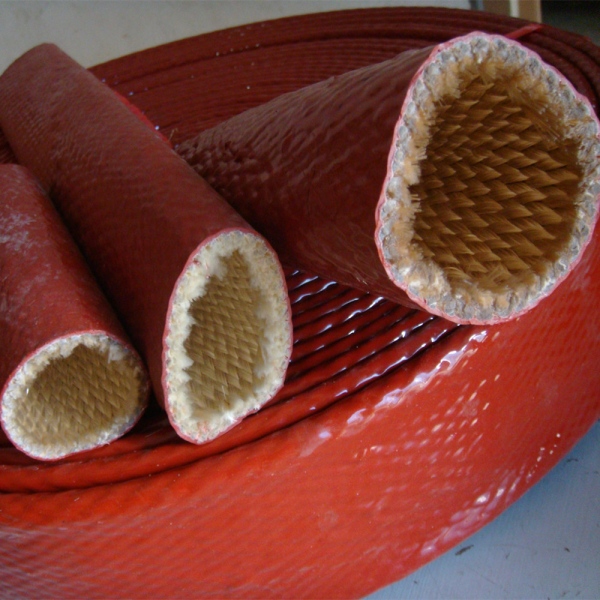

EFRS örgülü silikon fiberglas yangın kılıfıbir diğer tübüler seçenektir. Her iki ürünün de silikon dış yüzeye sahip olması nedeniyle iki katalog referansının birbiriyle değiştirilebilir olduğunu varsaymak yerine; önerilen boyutu, et kalınlığı yapısını ve montaj yolunu karşılaştırın.

Konnektörlerin uçtan sokmalı montajı engellediği durumlarda, mevcut kablolar için cırt cırtlı yangın kılıfını değerlendirin. BSTFLEX VFRS yapısı, iç kısmına dikilmiş alev geciktirici naylon cırt cırtlı kapanışa sahip silikon kaplı örgülü fiberglas kullanır. Kapanışı, dikişi ve bindirmeyi yalnızca kılıf gövdesi olarak değil, eksiksiz kılıfın bir parçası olarak inceleyin.

Seçilen konfigürasyon için geçerli çalışma sınırlarını talep edin. Açılabilir bir format montaj ve inceleme erişimi sağlar; kendi başına daha yüksek bir termal sınıf veya elektriksel yeterlilik oluşturmaz.

Örnek: Aynı Makinenin Yanındaki İki Kablo Yolu

Bir sensör kablosu ve bir motor güç kablosunun aynı ısıtılmış mahfazanın yakınından geçtiği varsayımsal bir montajı düşünün. Her ikisi de dış etkenlere maruz kalma incelemesi gerektirir, ancak birinde yapılan başarılı bir kılıf denemesi diğeri için onay sağlamaz.

Sensör kablosu için, fişin tamamını, konnektörü ve sensör tarafı sıcaklık sınırlarını, gerçek elektriksel yükleme ve gerekli sinyal performansı ile birlikte inceleyin. Motor kablosu için ise çalışma akımını, çalışma döngüsünü ve montaj düzenini termal değerlendirmeye dahil edin.

Motor kablosu esnek spiral boru içinden geçiyorsa, kapalı spiral boru bölümünün tamamını değerlendirin. Yeni kılıfın dış sıcaklığını, iletken sıcaklığının doğrudan ölçümü olarak kullanmayın. Ölçüm yöntemi ve kabul sınırları sorumlu elektrik mühendisi tarafından seçilmelidir.

Aynı kılıf malzemesi her ikisi için de uygun olsa bile, iki rotayı kendi gereksinimlerine göre onaylayın.

Termal Kılıfı Diğer Koruma Gereksinimlerinden Ayrı Tutun

Elektriksel yalıtım ve elektromanyetik ekranlama

Silikon fiberglas yangın kılıfı, birincil elektriksel yalıtımın yerini alacak şekilde değerlendirilmemeli veya onaylanmış bir onarım şartnamesi olmadan hasarlı bir kablo kılıfını onarmak için kullanılmamalıdır. Termal değer, gerilim değeri değildir. Ayrı bir yeterlilik olmaksızın sıradan bir termal kılıftan elektromanyetik ekranlama veya topraklama performansı iddia etmeyin.

Yangına dayanıklı devreler

Belirli bir yangına maruz kalma durumunda bir devrenin çalışır durumda tutulması; ilgili kablo veya eksiksiz koruma sistemi ve bunun montajı için kanıt gerektirir. Yangın kılıfı eklemek, otomatik olarak yangına dayanıklı bir kablo tertibatı oluşturmaz veya yangında bir çalışma süresi tesis etmez.

Şartnamenin bu performansı gerektirdiği durumlarda, geçerli sistem kanıtını talep edin. Bir kılıf malzemesi üzerindeki kısa süreli alev testi, birbiriyle değiştirilebilir bir sonuç değildir.

Duvar ve zemin geçişleri

Endüstriyel kablo ısı koruması, yangına dayanıklı bir duvar veya zemindeki bir geçişin yangın yalıtımı ile aynı değildir. Bu pazarda kablo yangın kılıfları olarak tanımlanan ürünler şişen (intümesan) türde olabilir veya belirli bir geçiş sisteminin parçası olabilir.

Belirtilen yangın durdurucunun yerine silikon kaplı fiberglas kılıf kullanmayın. Kapalı kablo yolu yangına dayanıklı bir bariyerden geçiyorsa, geçiş detayının gerçek kablo, spiral boru ve ek kaplama için incelenmesini sağlayın.

Yalnızca Malzeme Numunesini Değil, Montajı Onaylayın

Denemeye, kullanılabilir durumdaki tanımlanmış bir kablo veya spiral boru tertibatıyla başlayın. Dış kılıf takmadan önce ısı hasarını, gevşek bağlantıları veya anormal sıcaklıkları araştırın. Yeni bir kılıf, giderilmemiş bir elektriksel kusuru gizlememelidir.

Montaj ve sökme işlemlerini sahanın elektrikli güvenli çalışma prosedürüne göre planlayın. Fiili çalışmadan önce yetkili personelin ilgili beslemeleri yalıtmasını, depolanan enerjiyi kontrol etmesini ve enerjinin kesildiğini doğrulamasını sağlayın. Kılıfı bağlanmış kabloların etrafına sarabilmek, enerjiyken montajı kabul edilebilir kılınmaz.

Onaylanan ürünü, kaplama uç noktalarını, varsa dikiş konumunu ve tutma detaylarını kaydedin. Gerekli makine konumlarında uyumu, bağlantı erişimini ve tanımlamayı kontrol edin. Personelin elektrik ve hareketli ekipman tehlikelerinden korunduğu, yetkili prosedür aracılığıyla her türlü enerjili termal veya işlevsel testi ayarlayın.

Temsili bir çalışma döngüsü ve üzerinde anlaşmaya varılmış kabul sınırları kullanın. Bir sıcaklık ölçümünün kılıf yüzeyi, kablo kılıfı veya başka bir konumla ilgili olup olmadığını kaydedin; bu okumaları eşdeğer olarak sunmayın.

Tekrarlanan bakımlar için montaj çizimini ve üzerinde anlaşmaya varılmış inceleme kriterlerini saklayın. Hasar, önemli oranda ısıya maruz kalma veya kablo yüklemesinde, rotasında ya da ekipman görevinde bir değişiklik sonrasında değiştirme veya yeniden değerlendirme şartı koşun.

Kablo veya Spiral Boru Yangın Kılıfı Talebi Hazırlayın

Tertibat: Kablo veya spiral boru referansını, gerçek dış boyutları, konnektör çizimlerini, branşman konumlarını ve korunan uzunluğu gönderin. Kılıfın sonlandırmadan önce mi yoksa mevcut bağlı bir tertibatın etrafına mı monte edildiğini belirtin.

Hizmet: Isı kaynağını, maruz kalma süresini, çalışma görevini, hareketi ve beklenen sıvıları veya kirlenmeyi tanımlayın. Kablonun sıcaklık sınırlarını ve dış kaplamanın koruması gereken tüm elektrik tasarımı gereksinimlerini dahil edin.

Kabul ve teslimat: Numune değerlendirmesini, geçerli ürün belgelerini, miktarı, bitmiş uzunlukları ve tanımlamayı tanımlayın. Markalama, paketleme ve denetim gereksinimlerini bir katalog fotoğrafından çıkarmak yerine sipariş detayları olarak ele alın.

BSTFLEX, dış kablo, hortum ve hat koruması için silikon kaplı fiberglas yangın kılıfları tedarik eder. Rota çizimi ve maruz kalma detaylarıyla birlikte ürün verileri, numuneler veya endüstriyel kablo yangın kılıfı teklifi talep edin. Önerilen kılıf böylece onun yerine geçecek bir unsur olarak değil, kablo ve spiral boru tasarımıyla birlikte değerlendirilebilir.
