Örgülü Bazalt Yalıtım Kılıfı için Egzoz Borusu Ölçümü

Görünen düz boru genellikle ölçülmesi en kolay kısımdır. Manşon, bu düz bölüme ulaşmadan önce bir kelepçe boncuğu, flanş, sensör çıkıntısı veya kaynak üzerinden geçmek zorunda kalabilir. Egzoz halihazırda monte edilmişse, mevcut montaj yönü nominal boru boyutundan daha önemli olabilir. Hem boru boyutlarını hem de manşonun izleyeceği güzergahı belirleyin.

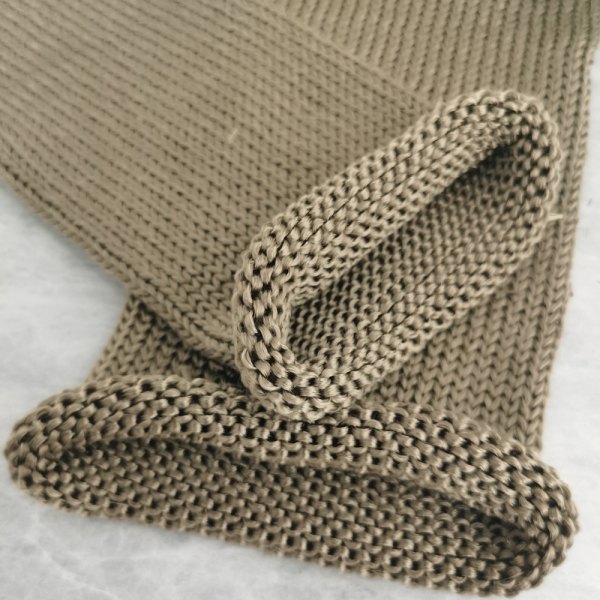

BSTFLEX supplies a örme bazalt egzoz yalıtım manşonu motor ve jeneratör egzoz boruları için sunar. Yayımlanan boyut tablosunda 25, 38, 50, 63, 76, 90, 102 ve 127 mm nominal iç çaplar listelenmiştir, diğer boyutlar ise istek üzerine sağlanır. Bunlar bir deneme montajı için başlangıç boyutlarıdır, belirli bir manşonun o çaplı bir boru üzerindeki her bağlantı parçasından geçeceğinin garantisi değildir.

Kaplanması gereken bölümü işaretleyin

Eksiksiz egzoz güzergahının bir fotoğrafı veya çizimi ile başlayın. Kaplatılacak sıcak bölümü, başlangıç ve bitiş noktalarını ve en yakın sensörü, braketi, askıyı, kelepçeyi ve servis bağlantısını işaretleyin. İnceleme veya bakım için erişilebilir kalması gereken tüm bölümleri kaydedin. Çizimde bir sensör bağlantısını kaplayan bir manşon, çapı doğru olsa bile bir servis sorununa yol açabilir.

Manşon uç noktaları arasındaki düz bir çizgiyi ölçmek yerine, bükümler de dahil olmak üzere boru merkez çizgisi boyunca ölçüm yapın. Manşon takılmadan önce kesilecekse, takılan parça üzerindeki istenen kaplama uzunluğunu kaydedin ve numune uyumundan sonra üzerinde anlaşılacak bir kesme payı isteyin. Bükümler ve çap değişiklikleri, tekstil bir manşonun boru üzerinde nasıl durduğunu değiştirebilir; tezgah üzerinde kesilen düz uzunluk gerçek montaj üzerinde kontrol edilmelidir.

Boru dış çapını birden fazla noktada kaydedin

Boya, kaplama veya mevcutsa başka bir kalıcı katman dahil olmak üzere, manşonun kalacağı borunun dış çapını ölçün. Her iki ucun yakınından ve en sıcak bölümden okumalar alın. Fabrikasyon bir boruda, takma sırasında manşona takılabilecek ovaliteyi, kaynakları ve basamakları not edin. Sağlanan rakamın ölçülen bir numune boyutu mu yoksa bir OEM çizimindeki maksimum üretim toleransı mı olduğunu belirtin.

Boyutları basit bir sırayla tutun, örneğin: düz boru dış çapı; genişletilmiş bölüm dış çapı; maksimum bağlantı parçası zarfı; kaplanmış merkez çizgisi uzunluğu. Fotoğraf üzerindeki her konumu etiketleyin. Bu, borunun etrafına sıkıca oturması gereken bir manşonu, yalnızca montaj için gereken boşluktan ayırmayı mümkün kılar.

Montaj yolundaki en büyük engeli bulun

Manşonun, egzoz sistemi kaynaklanıp monte edilmeden önce mi yoksa sonra mı takılacağına karar verin. Sonradan takılan geçme bir manşon için, açık uçtan son konuma kadar üzerinden geçmesi gereken en büyük özelliği ölçün. Düzene bağlı olarak bu, genişletilmiş bir uç, flanş, rakor, kaynak bileziği, kelepçe boncuğu veya sensör çıkıntısı olabilir. Düzensiz bir bağlantı parçası ayrıca fiziksel bir deneme gerektirir: tek bir kumpas okuması, bir bükülme etrafına çekilirken örgüye nasıl takıldığını gösteremez.

Yayımlanan nominal iç çapın manşonun maksimum montaj açıklığı olduğunu varsaymayın. Genleşme miktarı ve ortaya çıkan uyum, belirli yapıya ve boyuta bağlıdır. Önerilen manşon için bir numune veya onaylanmış bir genleşme aralığı isteyin, ardından engeli zarar görmeden geçip geçemeyeceğini ve boruyu amaçlandığı gibi kaplayıp kaplayamayacağını kontrol edin.

Bükümleri, uçları ve yakındaki bileşenleri not edin

Her büküm için boru dış çapını, biliniyorsa büküm yarıçapını ve açıyı veya net bir fotoğrafı verin. Manşonun yerine çekilmesini engelleyebilecek bir şasi elemanına veya muhafazaya karşı sıkı açıklıkları not edin. Borunun her iki ucu daha büyük bileşenler tarafından kapatılmışsa, boru şeklindeki bir manşonun takılabileceği montaj aşamasını belirtin.

Manşonun flanşa, kelepçeye veya askıya göre nerede biteceğini gösterin. Bitmiş uçlar, egzoz bağlantısının hâlâ monte edilebilecek ve denetlenebilecek şekilde konumlandırılmalıdır. Uç sabitlemesi gerekiyorsa, önerilen yöntemi belirtin ve seçilen donanımın yerel sıcaklığa ve boşluğa uygun olduğunu onaylayın. Bir sensörü veya servis bağlantısını engelleyecek şekilde bir kelepçe veya bağlama elemanı yerleştirmeyin.

Çalışma koşullarını çizime dahil edin

Yalnızca boru boyutu termal uygunluğu belirleyemez. Ölçülen veya beklenen boru yüzey sıcaklığını, normal çalışma süresini, pik olayı ve maruziyet ortamını verin. KBS ürün sayfası özelliklerinde çalışma ve pik değerlerini belirtir ve ayrıca teknik bir tabloya sahiptir; sunulan tam yapı için güncel spesifikasyonu ve test temelini isteyin. Egzoz gazı sıcaklığı ve boru yüzey sıcaklığı farklı ölçümlerdir ve bunların hiçbiri kendi başına takılan bir manşonun dış yüzey sıcaklığını göstermez.

Yakındaki kablolama, hortumlar veya araç tabanı yalıtım ekleme nedeniyse, bunların konumlarını ve izin verilen sıcaklıklarını tanımlayın. Hedef yüzey sıcaklığı veya boşluk kritikse, önerilen montajı temsilci çalışma koşulları altında test edin. Gerçek sonuç boruya, akışa, ortam koşullarına ve montaja bağlıdır.

RFQ ile ne gönderilmeli

• Uygulama ve eksiksiz egzoz rotasını gösteren çizim veya fotoğraflar.
• Kapalı kesitte boru dış çapı ve üretim toleransı.
• Manşonun üzerinden geçmesi gereken her flanşın, yakanın veya bağlantı parçasının çapı ve şekli.
• Bükülme konumları ve uç yerleri ile birlikte boru boyunca ölçülen kaplama uzunluğu.
• Tüm kapalı boru uçları dahil olmak üzere montaj aşaması ve yönü.
• Normal ve pik boru yüzey sıcaklıkları, maruziyet süresi ve test gereksinimleri.
• Miktar, gerekli parça uzunluğu veya rulo uzunluğu ve numune onay yöntemi.

Bu ölçümleri şu adres üzerinden gönderin: KBS örgülü bazalt manşon ürün sayfası. Önerilen nominal iç çapı, boyut toleransını, yapı onayını ve gerçek montaj rotası için bir numune isteyin. Bu numune, çizimin yanıtlayamadığı iki soruyu çözmenin en hızlı yoludur: manşonun en büyük engeli nasıl geçtiği ve bitmiş boru üzerinde nasıl durduğu.
