Özel bir egzoz yalıtım kılıfı sipariş etmek, sadece bir fiberglas malzeme seçmekten ve yaklaşık bir boru çapı vermekten daha fazlasını gerektirir. Kılıf, gerçek egzoz hattına uymalı, doğru ısıtılan kısmı kaplamalı ve bağlantıların, kıvrımların ve yakındaki ekipmanların etrafına montaj açısından pratik kalmalıdır.
Isıtıcı üreticileri, denizcilik ekipmanı tedarikçileri, araç üreticileri ve yedek parça distribütörleri için teklif (RFQ) aşamasında doğru boyut bilgileri, üretim ve montaj sırasında yaşanabilecek uyum sorunlarını önleyebilir.
Bu kılavuz, alıcıların özel egzoz hortumu yalıtım kılıfı belirtirken sağlaması gereken ölçüleri ve montaj detaylarını açıklamaktadır.
İlk adım, tam olarak neyin yalıtılacağını belirlemektir.
Bileşen şunlar olabilir:
Bu bileşenin dış boyutları, temel kılıf boyutlarını belirler.
Yalnızca nominal egzoz boyutuna güvenmeyin. 24 mm veya 30 mm'lik bir egzoz borusu olarak tanımlanan bir ürün, bir bağlantıyı veya iç çapı belirtmek için bu boyutu kullanabilirken, yalıtımın kaplaması gereken dış yüzey farklı olabilir.
Özel yalıtım için faydalı ölçüm, kılıfın takılacağı konumdaki bileşenin gerçek dış çapıdır.
ID, iç çap anlamına gelir. Bir egzoz yalıtım kılıfı için ID, egzoz hortumu veya borusu için mevcut olan iç alanı tanımlar.
Özel bir siparişteki en önemli boyutlardan biridir.
| Boyut | WNeyi İfade Eder | Neden Önemli |
|---|---|---|
| Egzoz Borusu Dış Çapı (OD) | Boru veya hortumun gerçek dış çapı | Kılıfın içine sığması gereken bileşeni tanımlar |
| Kılıf İç Çapı (ID) | Yalıtım kılıfının iç çapı | Montaj uyumunu kontrol eder |
| Kılıf Dış Çapı (OD) | Yalıtım eklendikten sonraki dış çap | Montaj boşluğunun sınırlı olduğu durumlarda önemlidir |
| Kılıf Uzunluğu | Toplam yalıtılmış uzunluk | Egzoz hattının ne kadarının korunduğunu belirler |
Yaygın bir satın alma hatası, yalnızca nominal egzoz borusu boyutunu kullanarak bir yalıtım kılıfı sipariş etmektir.
Örneğin, bir egzoz sistemi nominal bir çapla tanımlanabilir ancak gerçek dış profili oluktan, duvar yapısından, ek yerlerinden veya üretim toleranslarından etkilenebilir.
Bu nedenle, OEM alıcılarının tercihen aşağıdakilerden birini sağlaması gerekir:

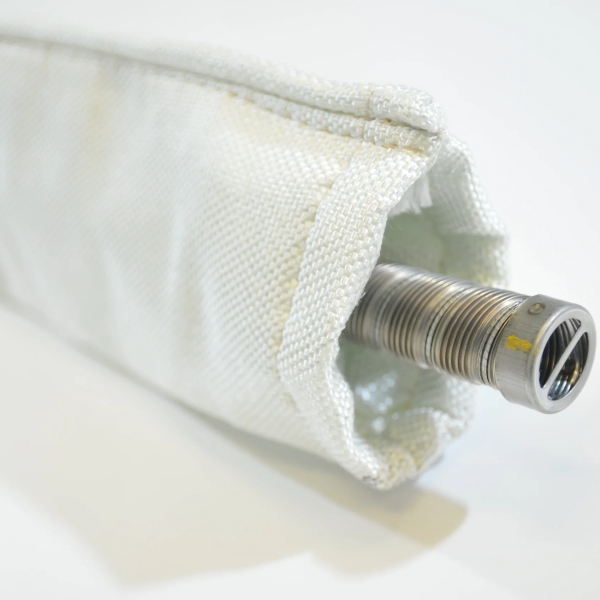

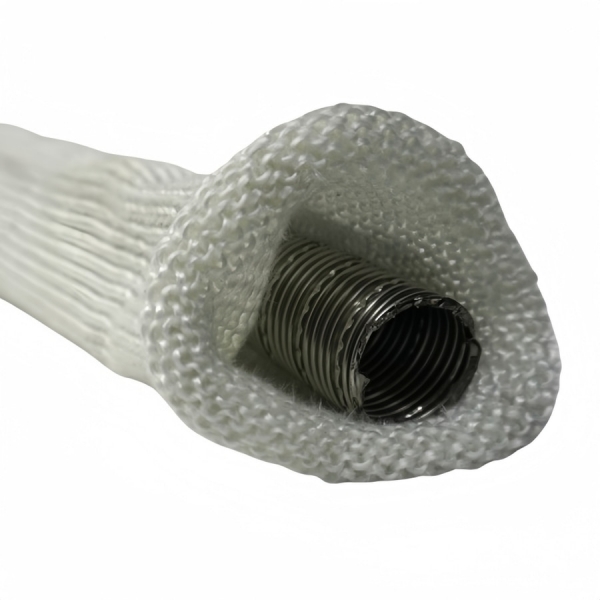

Bu, özellikle yalıtım esnek veya oluklu bir egzoz borusu üzerine takılacağı zaman önemlidir.
Yalıtım kılıfının, gereksiz zorlama olmadan egzoz bileşeni üzerine takılabilmesi için yeterli iç alana ihtiyacı vardır.
Bununla birlikte, aşırı boşluk da istenmeyen bir durumdur çünkü büyük gelen bir kılıf egzoz hattına düzgün bir şekilde oturmayabilir.
Uygun uyum birkaç faktöre bağlıdır:
Keyfi bir pay belirtmek yerine, gerçek boru dış çapını sağlayın ve kılıfın nasıl monte edileceğini açıklayın. Yalıtım boyutları ardından montaja göre değerlendirilebilir.
Egzoz borusunun kendi çapı her zaman montajdaki en büyük boyut değildir.
Boru şeklindeki bir yalıtım kılıfının bir bağlantı parçasının, rakorun, kelepçe alanının veya genişletilmiş egzoz bölümünün üzerinden kayması gerekiyorsa, bu daha büyük boyut kılıfın takılıp takılamayacağını belirleyebilir.
Özel bir kılıf talep etmeden önce şunları kontrol edin:
Kılıf, nihai egzoz montajından önce takıldığı için bağlantı parçalarının üzerinden geçmek zorunda değilse, bunu çizimde veya RFQ içerisinde belirtin.
Gerekli kılıf uzunluğu, gerçekte termal korumaya ihtiyaç duyan egzoz hattı bölümüne dayanmalıdır.
Egzoz borusunun tamamının uzunluğunu otomatik olarak belirtmeyin.
Birçok kurulumda, yalnızca zeminlere, kablolara, hortumlara, panellere veya kapalı ekipmanlara yakın olan bölüm ek yalıtıma ihtiyaç duyar.
Gerekli yalıtımlı bölgenin başlangıç ve bitiş noktalarını ölçün ve şunları göz önünde bulundurun:
Tek bir uzun izolasyon manşonu her zaman en iyi yapılandırma değildir.
Birkaç kelepçeye, keskin yön değişikliklerine veya servis noktalarına sahip bir egzoz sisteminin birden fazla izolasyon parçasıyla monte edilmesi daha kolay olabilir.
| Yapılandırma | Tipik NedenSeçim Nedeni |
|---|---|
| Tek sürekli manşon | Az kesintili uzun düz egzoz kısmı |
| İki izolasyon parçası | Kelepçe, braket veya servis noktası ısıtılmış bölgeyi böler |
| Birden fazla kısa parça | Karmaşık güzergah veya çeşitli montaj engelleri |
| Özel bireysel uzunluklar | Tekrarlanabilir OEM egzoz montajı |
Seri üretim için, egzoz montaj çizimi üzerindeki her bir izolasyon parçasının tanımlanması, bir üniteden diğerine tutarlı montajın sürdürülmesine yardımcı olur.

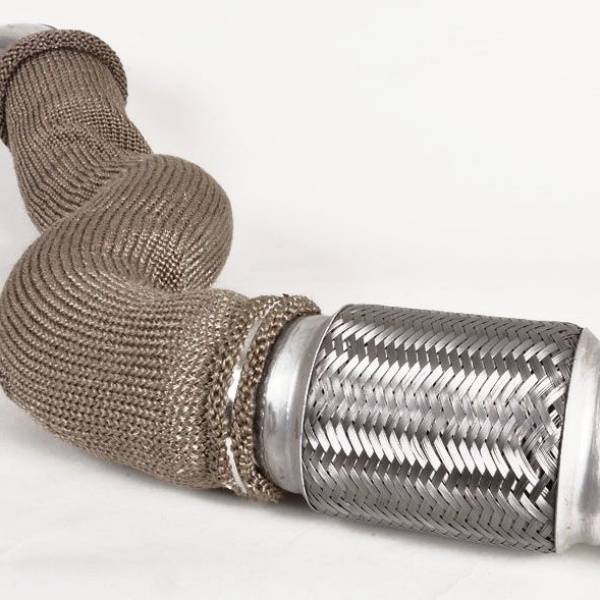

Düz bir boruya takılan bir manşon ile kavisli bir egzoz güzergahı etrafına monte edilen bir manşon aynı geometriye maruz kalmaz.
İzole edilmiş egzoz hattının kıvrımlar içerdiği durumlarda şunları sağlayın:
Egzozun, ısıtıcıdan çıktıktan hemen sonra yön değiştirdiği kompakt ısıtıcı kurulumları için bir fotoğraf veya çizim özellikle yararlıdır.
Kompakt kurulumlar için, bitmiş izolasyonun dış boyutları iç çapı kadar önemli olabilir.
Bu durum şuralarda yaygındır:
Egzoz borusu dar bir alandan geçiyorsa, izolasyonu belirlemeden önce borunun etrafındaki mevcut açıklığı ölçün.
Bitmiş montaj, bitişik bileşenlere müdahale etmeden mevcut alan zarfına sığmalıdır.
Boyutsal bilgiler üreticiye hangi boyutta üretim yapacağını söyler. Uygulama bilgileri ise manşonun nasıl kullanılacağını açıklar.
Bir OEM RFQ talebi, egzoz sisteminin nereye kurulduğunu belirtmelidir:
Tedarikçi ayrıca yalıtımın titreşime, sık hareketlere, neme, aşınmaya veya kısıtlı montaj alanına maruz kalıp kalmadığını da bilmelidir.
Tekne ısıtıcısı kurulumları sıklıkla dar alanlarda gerçekleştirilir ve egzoz güzergahı, etrafındaki yüzeylerin ve bileşenlerin ek termal ayırmaya ihtiyaç duyduğu ekipman alanlarından geçebilir.
Özel bir tekne egzoz hortumu yalıtımı siparişi için yararlı RFQ (teklif talebi) bilgileri şunları içerir:
Bir ürün yelpazesinde birkaç egzoz konfigürasyonu kullanılıyorsa, tüm boyutları tek bir spesifikasyonda birleştirmek yerine her versiyon ayrı ayrı tanımlanmalıdır.
Dizel ısıtıcı sistemleri, ısıtıcıya ve sistem tasarımına bağlı olarak çeşitli egzoz borusu çapları kullanabilir.
BSTFLEX ayrıca şu ürünün üreticisidir: esnek çift cidarlı paslanmaz çelik dizel ısıtıcı egzoz borusu, birden fazla çap seçeneğiyle sunularak egzoz borusu ve ısı yalıtımı gereksinimlerinin aynı sistemin bir parçası olarak değerlendirilmesine olanak tanır.
Bununla birlikte, bir yalıtım kılıfı ayrı olarak satın alınırken, üretimden önce gerçek egzoz borusu boyutları yine de teyit edilmelidir.
Yeni bir OEM projesi genellikle teknik çizimler ve kontrollü ölçülerle başlar. Değiştirme projeleri ise genellikle halihazırda kurulu bir egzoz sistemiyle başlar.
Değiştirme tedariği için alıcılar şunları sağlayabilir:
Orijinal yalıtım hasar görmüş veya deforme olmuşsa, aşınmış yalıtımdaki ölçüleri kopyalamak yerine egzoz bileşeninin kendisini ölçün.
Eksiksiz bir teklif talebi (RFQ) aşağıdaki kontrol listesi kullanılarak hazırlanabilir.
| RFQ Kalemi | BilgiVerilecek Bilgiler |
|---|---|
| Egzoz Bileşeni | Esnek boru, sert boru, egzoz hortumu veya montajı |
| Boru Dış Çapı | Ölçülen gerçek DÇ |
| Gerekli Kılıf İÇ'si | Teknik resimde zaten tanımlanmışsa |
| Gerekli Uzunluk | Genel yalıtım uzunluğu veya ayrı bölümler |
| Güzargah | Düz, kavisli veya karma |
| En Büyük Bağlantı Parçası | Manşonun üzerinden geçmesi gerekiyorsa boyut |
| Montaj Alanı | İlgili durumlarda maksimum mevcut dış çevre |
| Uygulama | Dizel ısıtıcı, marin ısıtıcı, araç veya endüstriyel ekipman |
| Miktar | Prototip, parti miktarı ve tahmini yıllık talep |
| Referans | Teknik resim, numune veya montaj fotoğrafları |
| Ambalaj | Toplu, bireysel, kit veya OEM ambalaj gereksinimi |
Yalnızca ısıtıcı çıkışı, tam oturan bir yalıtım manşonu üretmek için yeterli boyut bilgisini sağlamaz. Gerçek egzoz boyutları daha faydalıdır.
Yalıtım, egzoz borusunun dışını çevreler. Teklif Talebindeki (RFQ) her boyutun İç Çapı mı yoksa Dış Çapı mı ifade ettiğini netleştirin.
Bir manşon boruya tam oturabilir ancak daha büyük bir rakor veya konektör üzerinden kaydırılması gerekiyorsa montajı yine de imkansız olabilir.
Uzun yalıtım bölümleri kelepçeler, braketler veya servis alanlarıyla çakışabilir. Manşon uzunluğuna karar vermeden önce gerçek termal koruma bölgesini belirleyin.
Aynı çapı kullanan iki sistem, biri düzse ve diğeri birkaç büküm veya montaj engeli içeriyorsa farklı yalıtım konfigürasyonları gerektirebilir.
Yeni OEM ısıtıcı sistemleri için, egzoz güzergahı ve çevresindeki montaj alanı belirlendikten sonra yalıtımı tanımlamak faydalı olabilir.
Bir prototip manşon daha sonra şu açılardan değerlendirilebilir:
Ölçüler doğrulandıktan sonra, seri üretim için aynı şartname kullanılabilir.

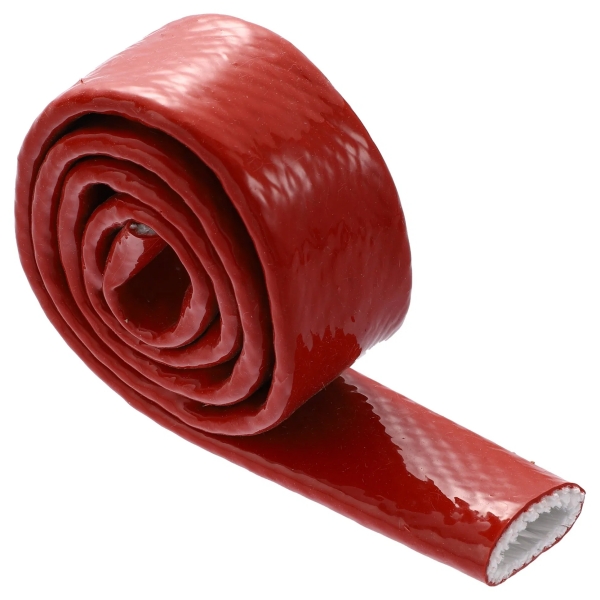

BSTFLEX, alıcıları tek bir sabit çap veya uzunlukla sınırlamak yerine, egzoz sistemine uyarlanmış boyutlarda fiberglas egzoz hortumu yalıtım kılıfları üretir.
Özel üretim; ısıtıcı üreticilerini, denizcilik ekipmanı tedarikçilerini, karavan ve araç üreticilerini, egzoz sistemi tedarikçilerini, distribütörleri ve endüstriyel ekipman üreticilerini destekleyebilir.
Ek ısıtıcı kanallandırması, egzoz koruması ve termal yönetim ürünleri için, ısı koruma tüpleri ürün yelpazemizi inceleyin.
Doğru bir fiyat teklifi için egzoz borusu dış çapını, gerekli yalıtımlı uzunluğu, montaj yerleşimini, miktarı ve varsa çizim veya fotoğrafları sağlayın.
Aynı proje için birkaç farklı çap veya uzunluk gerekiyorsa, her bir konfigürasyonu ayrı ayrı listeleyin. Bu, yalıtım kılıflarının evrensel tek bir boyut olarak ele alınmak yerine gerçek egzoz düzenekleri için üretilmesine olanak tanır.
Özel OEM ve toplu tedarik gereksinimleri için Fiberglas Egzoz Hortumu Yalıtım Kılıfı ürününü inceleyin.
