Doğrusal Raylar ve Makine Kızakları İçin Dikdörtgen Körükler: Yedek Ölçümleri

Yeni bir dikdörtgen körük, eski kapağın genişliğiyle aynı olsa bile makineye uymayabilir. Montaj çerçevesi farklı bir yükseklikte olabilir, yağlama bağlantısı kıvrımlara takılabilir veya sıkıştırılmış kapak, hareketli tabla için gerekli alanı kaplayabilir. Doğrusal raylar ve makine yolları için, yedek parça spesifikasyonunda sadece gevşek kumaş kapağı değil, montajın da açıklanması gerekir.

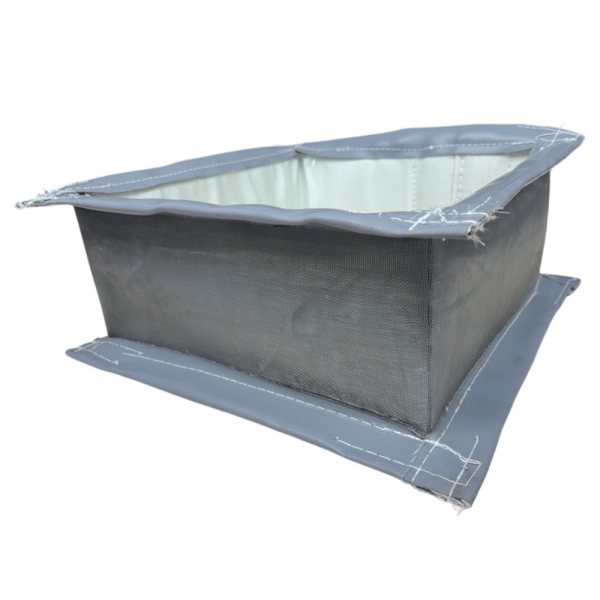

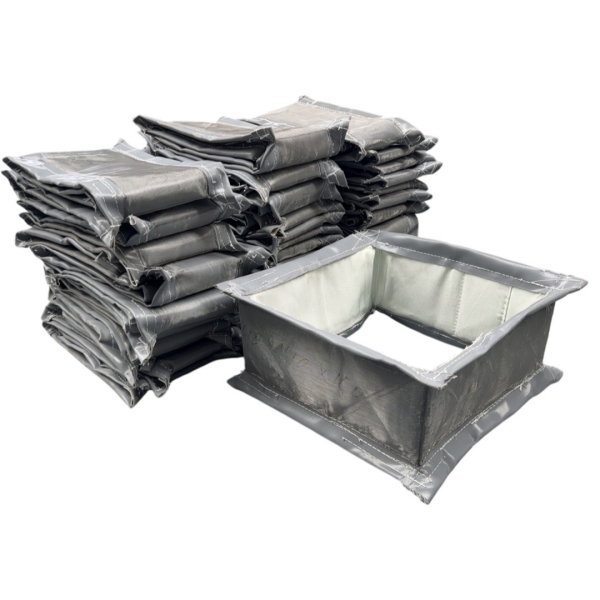

BSTFLEXözel dikilmiş dikdörtgen körükDikdörtgen makine bileşenleri ve kılavuz ray düzenekleri için esnek koruma sağlar. Profil, çalışma uzunlukları, kumaş ve bağlantı elemanları mevcut ekipman boyutlarına göre değerlendirilebilir. Kullanışlı bir yedek çizim, korunan alanı, dış boşluğu ve her iki uçtaki bağlantıları ayırır.

Ölçüleri almadan önce kapak düzenini belirleyin.

Öncelikle mevcut körüğün tek bir rayı mı kapladığını, iki paralel rayı mı kapsadığını, bir kutu yolunu mu koruduğunu yoksa dikdörtgen bir aktüatörü mü çevrelediğini belirleyin. Hangi yüzeylerin kapalı, hangilerinin açık kaldığını gösterin. Üç taraflı bir yol kapağı ve tamamen kapalı dikdörtgen bir körük, genel genişlikleri ve yükseklikleri benzer görünse bile birbirinin yerine kullanılamaz.

Sabit bağlantı ve hareketli bağlantıyı belirleyin. Bazı kurulumlarda, kapak, tüm yatak bloğunu çevrelemek yerine taşıyıcıda sonlanır. Diğerlerinde ise, korunan alanın içinde ek bileşenler bulunur. Önerilen açıklığın gerçek düzenlemeye göre boyutlandırılması için bu sınırı açıkça işaretleyin.

Elle ölçüm yapmadan veya kapağı çıkarmadan önce, yetkili personel, makinenin bakım prosedürü uyarınca tehlikeli enerjiyi izole etmeli, depolanmış enerjiyi kontrol etmeli ve bileşenleri istenmeyen hareketlere karşı emniyete almalıdır. Mekanizmaya uzanmadan önce güvenli durumu doğrulayın.

Dikdörtgen Körük Değişimi İçin Üç Farklı Görünüm Hazırlayın

Yandan çekilmiş bir fotoğraf, makine kızağı kapağını yeniden üretmek için nadiren yeterli bilgi gösterir. Yandan görünüm, kesit ve iki montaj ucunun ayrı ayrı görünümlerini hazırlayın. Tümünde aynı birimleri kullanın ve tahmini boyutları doğrulanmamış olarak etiketleyin.

Seyahat boyunca kesitin değiştiği yerlerde, kısıtlı noktalara ek kesitler ekleyin. İşaretlenmemiş bir resim koleksiyonuna güvenmek yerine, çizim görünümleriyle eşleşecek şekilde fotoğrafları etiketleyin.

Korunacak Açıklığı ve Dış Mekanı Ayrı Ayrı Ölçün

Tek bir doğrusal ray için, ray ve taşıyıcı düzenini, kapağın çalışma alanına giren tüm öğelerle birlikte kaydedin. İki rayı kapsayan bir kapak için, ray aralığını ve toplam korunan genişliği ekleyin. Yağlama bağlantılarını, sensör braketlerini, cıvata başlarını ve kablo bağlantılarını, açıklığı etkiledikleri her yerde dahil edin.

Üç boyut kümesini birbirinden ayırın: korunacak bileşenler, körüğün içindeki gerekli engelsiz açıklık ve dışarıda mevcut olan maksimum boşluk. Üçünü de sadece "genişlik" ve "yükseklik" olarak etiketlemeyin. Üretici çalışma boşluğunu belirleyecekse, gerçek bileşen boyutlarını verin ve bu gerekliliği belirtin.

Yükseklik için tanımlanmış bir referans yüzeyine ihtiyaç vardır. Makine yatağından ölçülen bir boyut, ray üstünden ölçülen bir boyutla değiştirilemez. Referansı kesit üzerinde gösterin ve montaj çerçevesini ona göre konumlandırın.

Köşeleri, basamakları ve yerel kısıtlamaları da kaydedin. Yuvarlak köşeli dikdörtgen bir açıklık, nominal genişliği ve yüksekliği yeterli görünse bile, kare bir çıkıntıyı geçemeyebilir. Önerilen iç destekleri ve kumaş açıklığını kontrol edin; bunlardan herhangi biri sınırlayıcı özellik olabilir.

Uçtaki iki çerçeveyi, konumları da dahil olmak üzere eşleştirin.

A ve B uçlarını ayrı ayrı ölçün. Açıklığı, dış çerçeve boyutlarını, plaka kalınlığını ve bağlantı düzleminin kılavuz rayına göre konumunu kaydedin. Doğru açıklığa sahip ancak çok alçak monte edilmiş bir çerçeve, kapağı rayın içine çekebilir.

Montaj deliği merkezlerini, açıkça belirlenmiş referans kenarlarından veya referans noktalarından bulun. Delik çaplarını, yuva boyutlarını, varsa havşaları veya havşa deliklerini ve bağlantı elemanı tipini belirtin. Asimetrik bir desenin ayna görüntüsüyle karıştırılmaması için bakış yönünü belirtin.

Kumaş ucunun ve tutma plakasının örtüşmesini kontrol edin. İlk aktif katlamanın nerede başladığını ve sıkıştırma alanının nerede bittiğini gösterin. Bağlantı parçası, çalışma katlamasını sıkıştırmadan örtüyü amaçlanan konumda tutmalıdır.

Yeniden kullanılan donanımlar için, parçaların gerçek ölçülerini gösteren bir çizim veya doğrulanmış ölçüler sağlayın. Bozuk plakaları, hasarlı delikleri veya önceki saha değişikliklerini belirtin. Anlaşmaya varılmış bir onarım veya yeniden tasarım olmadan, hasarlı bir montaj arayüzünü telafi etmek için yeni körükler üretmeyin.

Hareketli masanın her iki tarafındaki kapakları kontrol edin.

Bir makine, masa veya taşıyıcının karşıt taraflarında ayrı körükler kullanabilir. Masa hareket ettikçe, bir kapak sıkışırken diğeri genişler. Montaj konumları ve çalışma boyutları aynı olduğu doğrulanmadıkça, bunları ayrı parçalar olarak değerlendirin.

Kapakları eksen ve taraf numarasına göre etiketleyin, ardından her kapağın en kısa ve en uzun montaj mesafelerini kaydedin. Benzer görünümlü kapaklar, bir braket, tahrik muhafazası veya uç çerçevesinin bir taraftaki mevcut alanı değiştirmesi nedeniyle farklı uzunluklar gerektirebilir.

Kullanındikişli körük ölçü kılavuzuUzunluk referanslarını tanımlamak ve monte edilmiş uzunluğu esnek gövde uzunluğundan ayırt etmek. Bu değiştirme değerlendirmesi için ek görev, makinenin nominal stroğunu tekrarlamakla kalmayıp, eksenin her iki tarafını da doğrulamaktır.

Katlanmış paketi, dikişleri, destekleri ve uç geçişleri de dahil olmak üzere değerlendirin. Eski katlama sayısını kopyalamak, farklı bir kumaşın veya yapının aynı sıkıştırılmış alana sığacağı anlamına gelmez.

Yönlendirme ve Bakım Erişimini Dahil Edin

Mevcut kapağın nasıl desteklendiğini ve yönlendirildiğini kaydedin. Montajın bir parçası olan çerçeveleri, kayar elemanları, askı noktalarını veya ara destekleri belirleyin ve bunların yeniden kullanılıp kullanılmayacağını belirtin. Esnek bir kapağın, uç boyutları doğru olduğu için mekanizmadan tamamen uzak kalması beklenmemelidir.

Kurulum yönünü, hareket hızını, biliniyorsa ivmeyi ve hareket sıklığını belirtin. Önerilen destek düzenlemesinin bu koşullara göre incelenmesini isteyin. Sıkıca kapalı veya hızlı hareket eden düzenekler için, derzlerin yeterli hava akışı sağladığını varsaymak yerine, havalandırma gereksinimlerini de ekleyin.

Çizimde yağlama noktalarına, sensörlere ve montaj vidalarına erişimi sağlayın. Çıkarılabilir bir açıklığa ihtiyaç duyulan yerlerde,fermuarlı dikilmiş körükAyrı ayrı değerlendirilebilir. Rijit uç çerçeveler için açılış pozisyonu ve montaj yolu yine de kontrol edilmelidir.

Pozlamanın gerçek amacına uygun kumaşı seçin.

Hafif kirlenmiş bir konumlandırma sisteminde kullanılan makine kızağı körükleri, kesme bölgesinin yanındaki kapaklardan farklı koşullarla karşı karşıyadır. Malzeme seçiminden önce döküntüleri, sıvı temasını ve ısıya maruz kalmayı açıklayın.

Soğutma sıvısına maruz kalma durumu için, sıvının özelliklerini, çalışma konsantrasyonunu, sıcaklığını ve temasın ara sıra sıçrama mı yoksa sürekli püskürtme mi olduğunu belirtin. Kumaş kaplamasını, dikişleri, dikiş yerlerini ve uç bağlantılarını birlikte değerlendirin. Kaplamalı bir kumaş, dikilmiş bir düzeneği otomatik olarak sıvı geçirmez hale getirmez.

Sıcak, keskin talaş veya ağır yonga yükü, ek koruma veya farklı bir kapak yapısı gerektirebilir. Koruma gereksinimini gözden geçirmeden, sıradan kumaş körükleri metal zırhlı veya teleskopik çelik kapağın doğrudan yerine geçecek şekilde belirtmeyin. Montaj deliklerinin eşleşmesi, eşdeğer performansın kanıtı değildir.

Isıya maruz kalan dikdörtgen körükler için BSTFLEX, silikon kaplı fiberglas, PTFE kaplı fiberglas veya alüminize fiberglas gibi teknik kumaşları değerlendirebilir. Seçim, maruz kalma ve tekrarlanan esneme gereksinimlerine bağlıdır. Temel kumaşın sıcaklık değerini her bir dikişe, desteğe ve bağlantı elemanına uygulamak yerine, bitmiş yapının sınırlarını doğrulayın.

Eski kapağı yalnızca boyutları belirlemek için değil, soruları belirlemek için de kullanın.

Mümkünse çıkarılan kapağı saklayın ve atmadan önce hasarını fotoğraflayın. Aşağıdaki gözlemler, değiştirme incelemesine rehberlik edebilir, ancak hiçbiri tek başına bir arıza nedenini kanıtlamaz.

Eski kapak takıldıktan sonra yapılan tüm değişiklikleri kaydedin; bunlar arasında sensörlerin yerinin değiştirilmesi, taşıyıcıların değiştirilmesi veya farklı soğutma sıvısı dağıtımı yer alabilir. Sadece eski bir çizime dayalı bir yedek parça bu değişiklikleri gözden kaçırabilir. Hangi boyutların makineden, hangilerinin numuneden geldiğini ve hangilerinin henüz doğrulanmadığını işaretleyin.

Dikdörtgen Körüklerin Değiştirilmesiyle İlgili Sorular

Demiryolu modeli doğru körüğü tespit edebilir mi?

Bu, kılavuz ray geometrisini belirlemeye yardımcı olur, ancak makinenin montaj çerçevelerini, ray aralığını, bitişik ekipmanı veya mevcut sıkıştırılmış alanı tanımlamaz. Ray ve taşıyıcı model bilgilerini kurulum çizimine ekleyin.

Mevcut montaj plakaları yeniden kullanılabilir mi?

Potansiyel olarak, mevcut parçaların durumu, boyutları ve bağlantı yöntemi yeni montaj için uygunsa. Siparişin yalnızca kumaş örtü için mi yoksa yeni plakalar, bağlantı elemanları ve destekleri de içerip içermediğini belirtin.

Daha kalın kumaş, yedek parçanın daha uzun süre dayanmasını sağlar mı?

Mutlaka değil. Kalınlık tek başına sürtünmeyi, aşırı uzamayı, uyumsuz soğutma sıvısını veya uygunsuz çip maruziyetini çözmez. Malzeme değişikliği ayrıca katlanmış paketin ve hareketin tekrar kontrol edilmesini gerektirir.

Komple Değiştirme Montajını Onaylayın

Üretimden önce, çizim revizyonunu, iç açıklığı, dış sınırları, çalışma uzunluklarını, uç çerçeve detaylarını ve varsa destek veya erişim özelliklerini onaylayın. Uygunluğu kontrol eden boyutlardaki toleransları belirtin ve bunların nasıl kontrol edileceği konusunda anlaşın. Rijit çerçevelerin boyutlarını esnek gövdenin boyutlarından ayırt edin.

Kurulum ve devreye alma sırasında, makinenin onaylanmış prosedürlerini izleyin. Kontrollü bir hizmete geri dönüş süreci altında, planlanan hareket boyunca boşluk, bağlantı güvenliği ve katlama davranışını kontrol edin. Personelin hareket alanından uzak durmasını sağlayın ve ayarlamalar yapmadan önce ekipmanı tekrar izole edin. Kumaş kirlenme örtüsünü, gerekli makine güvenlik korumasının yerine geçecek bir şey olarak kullanmayın.

Makineniz için özel dikdörtgen körük siparişi verin.

BSTFLEX'e makine eksenini ve uygulamasını, üç çizim görünümünü, montaj fotoğraflarını ve çalışma koşullarını gönderin. Her bir kapak için gereken miktarı, montaj donanımının yeniden kullanılıp kullanılmayacağını ve önceki montajda gözlemlenen sorunları da ekleyin.

BizimMakine koruması için dikilmiş dikdörtgen körüklerYedek parça ve OEM gereksinimleri açısından değerlendirilebilir. Göz atınözel dikilmiş körük serisidiğer profiller için veyaDikdörtgen körük fiyat teklifi isteyinÇizimleriniz ve uygulama detaylarınızla birlikte.
