Çift Bombeli Tadpole Conta Bandı: Tasarım, Uyum ve Malzeme Seçimi

Bir çift ampullü iribaş conta bandıdüz bir tekstil ağı ile birbirine bağlı iki sıkıştırılabilir sızdırmazlık ampulüne sahiptir. İki ampul, tek bir profil içinde ayrı temas noktaları sağlarken, bağlantı bölümü aralarındaki mesafeyi belirler ve ekipman tasarımı izin verdiğinde bir montaj alanı sağlayabilir.

Bu yapı, endüstriyel bir kapı veya panel iki tanımlanmış sızdırmazlık hattı gerektirdiğinde dikkate alınmaya değerdir. Standart bir iribaş contanın sadece daha kalın bir versiyonu değildir ve ikinci bir ampul eklemek her bağlantıyı otomatik olarak iyileştirmez. Her iki ampulün de uygun temas yüzeylerine, doğru montaj yüksekliğine ve yeterli kapanma yüküne ihtiyacı vardır.

OEM ve değişim projeleri için bağlantı kesiti ile başlayın. Temas noktaları belirlendikten sonra, kaplama kumaşı, iç çekirdekler ve sabitleme detayları gerçek kuruluma göre seçilebilir.

Çift Ampul, Tek Ampul ve Çift Kuyruk: Kesiti Okuyun

“Çift ampul” kelimeleri, kumaş katmanı veya montaj kuyruğu sayısını değil, sızdırmazlık ampullerinin sayısını tanımlar. Bu ayrım, boyutlar veya malzemeler tartışılmadan önce çizimde görünür olmalıdır.

Çift kuyruklu bir profil ikinci bir ampul sağlamaz. Benzer şekilde, bir çekirdek etrafındaki iki kat kumaş yine de tek ampullü bir conta oluşturur. Şekli, sadece ürün adına güvenmek yerine kesit çizimi ile belirtin.

İki Ampullü Profil Ne Zaman Mantıklıdır?

En net başlangıç noktası, halihazırda iki ampul belirten mevcut bir ekipman çizimidir. Bir mühendislik incelemesi değişikliği desteklemedikçe, bir değişim gerekli temas konumlarını ve montaj geometrisini korumalıdır.

Yeni bir tasarım için, çerçeve iki destekli sızdırmazlık hattı sağladığında ve tasarımcı bunların göreceli konumlarının tek bir bağlantılı profil ile tanımlanmasını istediğinde çift ampullü iribaş conta düşünülebilir. Bağlantı ağı, ampuller arasında bir ilişki kurar ancak tutma sistemi yine de düzeneğin kaymasını önlemelidir.

Mevcut genişliğin yanı sıra kapalı boşluğu da kontrol edin. Eşleşme yüzeyinin ötesine yerleştirilmiş ikinci bir ampul, amaçlanan temasa katkıda bulunamaz. Benzer şekilde, desteklenmeyen bir kenarda duran bir ampul, sürekli bir yüzeye oturtulmuş olandan farklı şekilde deforme olabilir.

İkinci bir ampul, bozulmuş bir çerçeveyi, uygun olmayan bir mandalı veya hasarlı bir sızdırmazlık yüzeyini düzeltmenin yerini tutmaz. Daha büyük veya daha karmaşık bir conta seçmeden önce bu koşulları ele alın.

Çizimin İki Ampul Çapından Fazlasına İhtiyacı Var

Çift ampullü bir spesifikasyon, sıkıştırılmamış profili ve kapalı bağlantı ile ilişkisini göstermelidir. Aşağıdaki boyutlar pratik bir başlangıç noktası sağlar.

Merkezden merkeze aralık, net ağ genişliği ile aynı değildir. Montaj alanı kısıtlı olduğunda her ikisini de işaretleyin. Aşınmış bir yedek numune için ekipmanı da ölçün: kalıcı sıkışma, orijinal ampul yüksekliğini gizleyebilir.

Her İki Temas Konumunda Sıkışmayı Kontrol Edin

Düz görünen bir kapı, iki ampul konumunda hala farklı boşluklar sunabilir. Bir ampul, diğerinden önce çerçeveye temas edebilir. İlk ampul, ikincisi temas kurmadan önce aşırı derecede sıkışırsa, sadece malzemeyi değiştirmek sorunu çözmeyebilir.

İki konumu ayrı ayrı değerlendirin, ardından montajı birlikte inceleyin. Serbest ampul yüksekliklerini, kurulu yükseklikleri ve mevcut kapanma yükünü kaydedin. Ampullerin farklı boyutlara veya çekirdeklere sahip olduğu durumlarda, bu farklılıkları açıkça belirtin.

Kapı, tüm devreye giren sızdırmazlık bölümlerini sıkıştırmak için gereken yükü sağlamalıdır. Çift ampullü bir profilin önceki tek ampullü conta kadar kolay kapanacağını veya gereken yükün tam olarak iki katı olacağını varsaymayın. Sonuç, komple profile ve montaj geometrisine bağlıdır.

Yeni bir tasarım için, kısa ve gevşek bir numuneyi sıkarak sıkışmayı değerlendirmekten ziyade deneme montajı yapmak daha faydalıdır. Amaçlanan tutucu düzeni kullanın ve düz bölümlerin yanı sıra köşelerdeki teması da kontrol edin.

Özel Geliştirme için Malzeme ve Çekirdek Seçenekleri

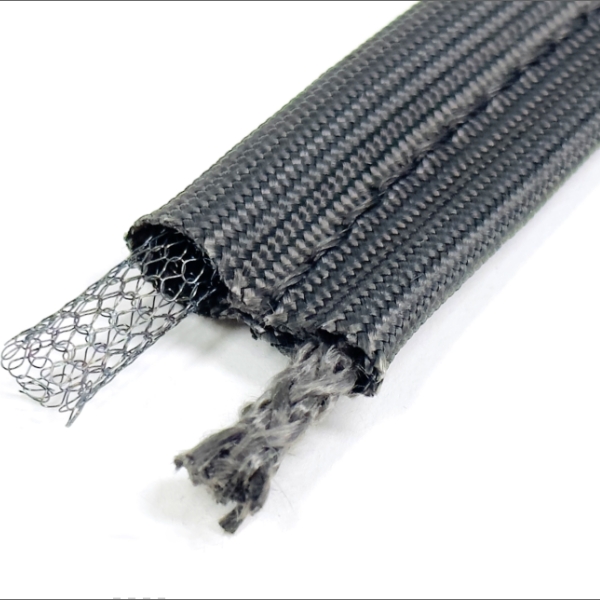

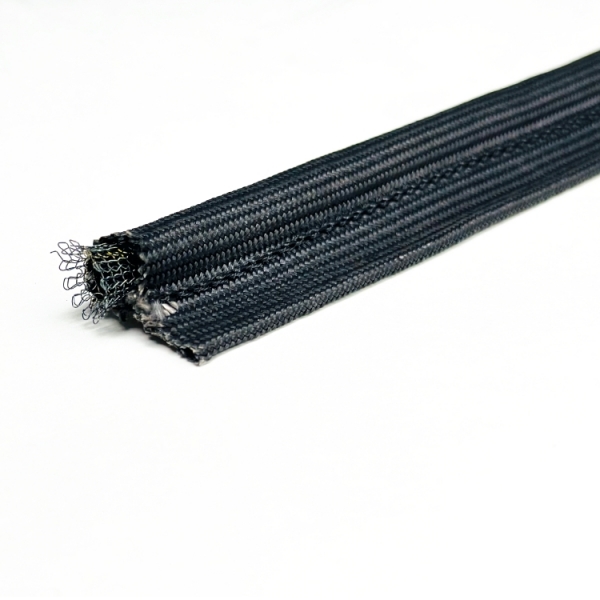

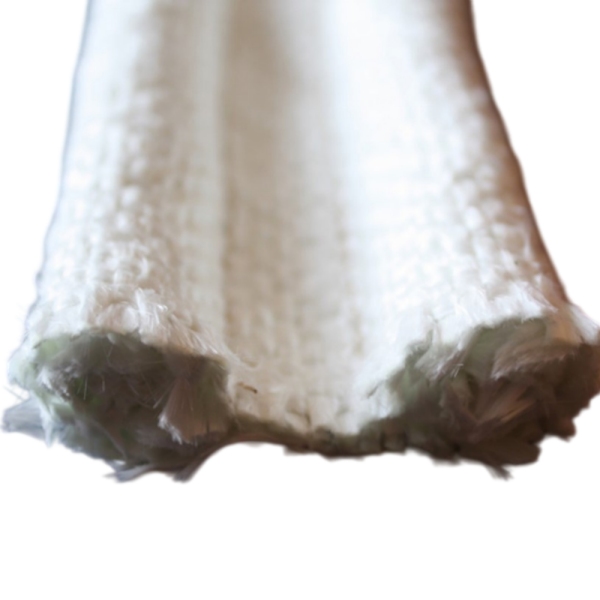

Çift ampul şekli tek bir malzeme öngörmez. Bir fiberglas çift ampullü iribaş conta fiberglas tekstil kaplama kullanır, ancak iç yapının yine de tanımlanması gerekir. Fiber çekirdekler, güçlendirilmiş ağ çekirdekler ve içi boş metalik çekirdekler farklı tasarım başlangıç noktaları sunar.

Aşağıdaki BSTFLEX ürünleri mevcut malzeme ve çekirdek referansları sağlar. Bunlar standart çift ampullü versiyonlar olarak sunulmamaktadır; bitmiş iki ampullü profil ayrıca belirtilmelidir.

Çekirdek yoğunluğu, tel yapısı ve kaplama gerilimi sıkıştırma tepkisini değiştirebilir. Yalnızca malzeme isimleri, hangi bitmiş contanın daha yumuşak veya daha dayanıklı olduğunu belirlemez. Önerilen düzenekleri aynı ekipman gereksinimlerine göre karşılaştırın.

Sıcaklık, komple conta için de belirtilmelidir. Kaplama, çekirdek, dikiş ve her türlü kaplama veya bağlantı malzemesi inceleme gerektirir. İki fitil sıcaklık değerini ikiye katlamaz ve daha ısıya dayanıklı bir çekirdek, dış kaplamanın sınırlamalarını ortadan kaldırmaz.

Endüstriyel Uygulamalar: Profili Ekleme Yeriyle Eşleştirin

Endüstriyel Fırın Kapıları

Bir parti, kürleme veya kurutma fırınında, kapı tasarımı iki uygun temas yolu sağladığında çift fitilli bir profil düşünün. Fitil boyutlarını seçmeden önce mandal kapasitesini, menteşe tarafı hareketini ve tutma boşluğunu gözden geçirin. Amaç, açıklığın etrafında sadece daha fazla conta malzemesi değil, her iki yolda da kontrollü temastır.

Fırın Erişim Kapıları ve Isıtmalı Paneller

Fırın erişim açıklıkları için, oda sıcaklığını her conta bileşenine atamak yerine, sızdırmazlık konumundaki sıcaklığı ve maruziyeti belirleyin. Çizim iki fitil gerektiriyorsa, kaplama ve çekirdek seçimi, çerçeve geometrisi ve açılma sıklığı ile birlikte gözden geçirilmelidir.

Kanal Erişim Kapakları ve Termal Muhafazalar

Çıkarılabilir kapaklar için, mevcut sıkıştırma yükünü belirleyin ve her iki sızdırmazlık yolunun da desteklenip desteklenmediğini kontrol edin. Ayrıca herhangi bir basınç farkını ve izin verilen sızıntıyı tanımlayın. İki fitilli bir tekstil conta otomatik olarak gaz sızdırmaz, bir basınçlı kap contası veya bağımsız olarak izlenen bir çift sızdırmazlık sistemi değildir.

Köşeler ve Tutma Elemanları Kendi Detaylarına İhtiyaç Duyar

İki paralel fitil yolu, bir köşe etrafında farklı iç ve dış uzunlukları takip eder. Düz bir test kesitine uyan bir profil, komple kapı etrafında oluşturulduğunda toplanabilir, esneyebilir veya aralığı değişebilir.

Çizime köşe yarıçaplarını ve birleştirme yerlerini dahil edin. Üretilmiş bir çerçeve önerildiğinde, fitillerin ve bağlantı ağının her köşeden nasıl devam ettiğini tanımlayın. Köşe yapısını bir montaj varsayımına bırakmayın.

Tutma donanımı, bir fitili istemeden ezmeden veya hareketini engellemeden belirlenen montaj alanını sabitlemelidir. Tekrarlanan açılmalar sırasında tekstile zarar verebilecek keskin kenarları ve kayan temas noktalarını kontrol edin.

Deneme montajından sonra, her iki temas yolunu ve bağlantı ağını inceleyin. Gözle görülür şekilde düzleşmiş bir fitil, tüm çevrenin gerekli sızdırmazlık performansını karşıladığını kanıtlamaz.

Özel Çift Fitilli Tadpole Conta Siparişi

BSTFLEX, çizim tabanlı ve numune tabanlı conta geliştirmeyi şu hizmetiyle destekler: özel tadpole conta üretim hizmeti. Çift fitilli bir proje için, profilin takılı konumunda incelenebilmesi amacıyla kesiti ve eşleşen ek yerini birlikte gönderin.

Teklif için: her iki fitil boyutunu, merkez aralığını, ağ genişliğini ve kalınlığını, toplam uzunluğu, köşe detaylarını, montaj yöntemini ve miktarı dahil edin. Sürekli sıcaklığı, tepe sıcaklığını ve süresini, proses maruziyetini, kapalı boşlukları ve mevcut kapanma yükü bilgilerini ekleyin.

Numune onayı için: üretimden önce boyutsal toleransları, uyum kontrollerini, sıkıştırma gereksinimlerini ve temsili çalışma testlerini kabul edin. Orijinal malzemeler bilinmiyorsa, varsayılan bir teknik özellik yerine bunları bilinmeyen olarak tanımlayın.

Çift Fitilli Tadpole Conta Bandı Hakkında Sorular

Çift fitilli tadpole conta, çift kuyruklu conta ile aynı mıdır?

Hayır. Çift fitilli bir profil iki sızdırmazlık fitiline sahiptir. Çift kuyruklu bir profil, her iki tarafında montaj kuyrukları olan bir fitile sahiptir. Bu ayrım kesit çiziminde gösterilmelidir.

Çift fitilli bir conta, tek fitilli bir contanın yerini alabilir mi?

Sadece ek yeri kontrol edildikten sonra. Ek fitil, desteklenen bir eşleşme yüzeyine, yeterli alana ve uyumlu bir kapanma yüküne ihtiyaç duyar. Otomatik olarak doğrudan bir yedek parça değildir.

“Conta bandı” ürünün kendinden yapışkanlı olduğu anlamına mı gelir?

Hayır. İsim, yapışkanlı bir arka yüzey olduğunu kanıtlamaz. Sabitleme yöntemini ayrıca belirtin. Konumlandırma için kullanılan herhangi bir yapıştırıcı, maruziyeti ve amaçlanan rolü açısından değerlendirilmelidir.

İkinci bir fitil daha düşük sızıntıyı garanti eder mi?

Hayır. Her iki fitil de amaçlanan teması sağlamalı ve kaplama, ek yerleri, köşeler ve tutma elemanları uygulamaya uygun olmalıdır. Performansı sadece fitil sayısına göre değil, üzerinde anlaşılan ekipman testine göre doğrulayın.

Çift Fitilli Profilinizi BSTFLEX ile Görüşün

Şu ürün yelpazesini keşfedin: BSTFLEX tadpole conta ve tadpole sızdırmazlık ürün yelpazesi malzeme seçenekleri için, ardından önerilen iki fitilli geometriyi inceleme için gönderin.

Özel çift fitilli tadpole conta teklifi isteyin.Teknik incelemeyi başlatmak için kesit çizimini, ekipman boşluk ölçümlerini, çalışma koşullarını ve gerekli miktarı gönderin.
