Çimento Fabrikaları ve Fırın Kanalları için Kumaş Genleşme Derzleri

Çimento fabrikaları için kumaş genleşme derzleriEndüstriyel gaz kanallarında, belirli termal hareketleri ve ekipman yer değiştirmesini karşılamak için kullanılan esnek bağlantı elemanlarıdır. Fırınla ​​ilgili kanal sistemlerinde, ön ısıtıcı egzozunda ve klinker soğutucu devrelerinde, bunların yapımı, yalnızca üretim hattıyla ilişkili en yüksek sıcaklığı değil, her bir bağlantı noktasındaki koşulları da dikkate almalıdır.

Isıya dayanıklı bir bant bile aşındırıcı akış, sıkışmış toz veya astarla temas nedeniyle hasar görebilir. Mevcut flanşlara uyan bir yedek bant, hareket payı veya çalışma özellikleri eksik olduğunda yine de uygun olmayabilir.

BSTFLEX üretmektedir.özel metal içermeyen kumaş genleşme derzleriEndüstriyel sıcak hava, egzoz ve baca gazı kanalları için. Çimento projelerinde ise başlangıç ​​noktası ekipman konumu, proses koşulları ve her bir bağlantı noktasındaki gerekli hareket mesafesidir.

Kapsam:Bu makale, sabit kanal bölümleri ve ekipman arasındaki esnek bağlantılarla ilgilidir. Döner fırının dönen giriş veya çıkış contalarını veya refrakter astarlardaki genleşme boşluklarını belirtmemektedir.

Tek Bir Çimento Fabrikası, Birkaç Farklı Havalandırma Sistemi Görevi

“Çimento fırını genleşme derzi” eksiksiz bir servis tanımı değildir. Tesis çiziminde kanal bağlantısını belirleyin ve içinden neyin geçtiğini belirtin. Ön ısıtıcı egzoz bağlantısı ve soğutucu ısı geri kazanım bağlantısı, boyutları benzer olsa bile ayrı ayrı belirtilmelidir.

Toz aşınması ve toz birikimi farklı sorunlardır.

Partikül yüklü gaz uygulamalarında, iç akış astarı esnek bandı doğrudan gaz ve partikül maruziyetinden koruyabilir. Birikim bariyeri ise farklı bir amaca hizmet eder: bağlantı boşluğunda partikül birikimini sınırlar. Bariyer, astarın yerini tutmaz ve her iki bileşen de gaz sızdırmazlık elemanının yerini almaz.

Bu ayrım, arızalı bir bağlantıyı incelerken önem taşır. Yüzey aşınması, malzeme ile dolu bir boşluktan farklı bir inceleme gerektirir. Daha kalın bir kumaş belirtmek, orijinal maruz kalma yolunu değiştirmeyebilir.

Tozlu bir bağlantı için, tasarımcıdan montajın doğrudan akış, boşluğa katı madde girişi ve hareket için gereken alanla nasıl başa çıktığını açıklamasını isteyin. Kurulum yönünü ve akış yönünü belirleyin. Onay almadan gevşek dolgu eklemeyin veya görünür bir boşluğu kapatmayın; doğaçlama bir değişiklik, amaçlanan hareketi engelleyebilir.

Negatif Basınç Değişiklikleri Bir Sızıntının Nasıl Göründüğünü Belirtir

Esnek eleman boyunca basınç etki eder. Kanal ortam basıncının altında çalıştığında, proses gazının dışarı kaçması yerine dışarıdan hava bir sızıntı yoluyla içeri girebilir. Sonuç olarak, görünür bir toz bulutunun olmaması, bağlantının sızdırmaz olduğunu kanıtlamaz.

Negatif basınç, kayışı içeri doğru da çekebilir. Tasarım incelemesi, eş zamanlı kanal hareketinin etkisi de dahil olmak üzere, kayışın astarlara ve diğer iç bileşenlere göre konumunu dikkate almalıdır. Kapalı konumda açık görünen bir bağlantı, çalışma sırasında aynı açıklığa sahip olmayabilir.

Basıncın işaretini, birimlerini, normal değerini ve tasarım sınırlarını belirtin. Fanların veya damperlerin yakınındaki bilinen basınç dalgalanmalarını ekleyin. Her hareketli kayışın normal davrandığını varsaymak yerine, gözlemlenen titreşimi tanımlayın.

Hava girişini azaltmak bir bakım hedefi olabilir, ancak fan enerjisinde veya proses verimliliğinde iddia edilen herhangi bir iyileşme, tesis ölçümlerine dayanmalıdır. Sadece kumaş değişimi, garantili bir tasarruf sağlamaz.

İşlem sıcaklığını malzeme sıcaklığından ayırın.

Gaz akışı, yalıtım ve dış sızdırmazlık membranı aynı sıcaklıkta çalışmak zorunda değildir.yüksek sıcaklık kumaş genleşme derziEsneklik ve gaz sızdırmazlığı sağlayan malzemeleri korumak için termal bir paket kullanılabilir.

Malzeme seçimi, her bir bileşene bir işlev atamalıdır. Fiberglas takviye sağlayabilir; silikon kaplı kumaşlar veya PTFE esaslı yapılar esnek örtüler veya sızdırmazlık katmanları olarak işlev görebilir; silika tekstiller ve uygun yalıtım, gerektiğinde ek termal koruma sağlayabilir. Uygunlukları, gerçek maruz kalma durumuna ve komple yapıya bağlıdır.

Sıcaklık, kimya, aşınma ve hareketi aynı anda çözebilecek evrensel bir "çimento fabrikası kumaşı" yoktur. Kaplama seçimi, yalnızca yayınlanmış bir ısıya dayanıklılık değerine değil, işlem ortamına ve herhangi bir nem veya yoğuşmaya da bağlı olarak yapılmalıdır.

Termal inceleme için normal sıcaklığı, maksimum sıcaklık artışını ve süresini, başlatma ve durdurma koşullarını ve mevcut kanal izolasyon düzenini gönderin. Onaylı tasarım izin vermedikçe genleşme derzini ek dış izolasyonla kapatmayın. Isı dağılımındaki değişiklikler esnek elemanın sıcaklığını değiştirebilir.

Eklemi hareketli pozisyonlarında kontrol edin.

Kumaş genleşme derzleri, belirtilen kombinasyon için tasarlandığında birden fazla yönde hareketi karşılayabilir. Tasarımda eksenel sıkıştırma, eksenel uzama, her iki enine yönde yanal hareket ve açısal yer değiştirme belirtilmelidir. Hangi hareketlerin birlikte meydana geldiğini belirtin.

Soğuk montaj konumunu çalışma hareketinden ayırın. Kalıcı bir sapma, kasıtlı ön ayar ve döngüsel hareket, bir çizimde birbirinin yerine geçebilecek girdiler değildir.

Dikdörtgen kanal sistemleri için köşe detaylarını ve tüm çevrenin incelenmesini isteyin. Sadece açıklık boyutları, kayışı, sıkıştırma geometrisini veya mevcut astar boşluğunu tanımlamaz. Kılavuzumuzendüstriyel havalandırma kanalları için dikdörtgen kumaş genleşme derzleriBu boyutlandırma hususlarını kapsar.

Tesis mühendisi ayrıca bağlantı düzeninin ve çevredeki desteklerin uygun olduğunu da teyit etmelidir. Genleşme derzi spesifikasyonu, tanımlanamayan yapısal hareketi telafi etmek için kumaş esnekliğine dayanmamalıdır.

Teknik özellikleri değiştirmeden önce hasar modelini inceleyin.

İnceleme bulgularını anında teşhis koymak için değil, sorular oluşturmak için kullanın. Aşağıdaki örnekler, belirli bir arıza mekanizmasının kanıtı olmaktan ziyade, araştırma için birer ipucu niteliğindedir.

Hasarın ilk ne zaman ortaya çıktığını ve öncesinde nelerin değiştiğini kaydedin. Değiştirilmiş çalışma koşulu, önceki parça numarası için tekrarlanan bir siparişin içine gizlenmek yerine açıkça incelenmelidir.

Bakım ve Onarım İşlemlerini Tanımlı Bir İş Paketi Olarak Ele Alın

Planlı bir bakım çalışması öncesinde, tedarik kapsamını esnek eleman, iç koruma ve metal aksam olarak ayırın. Siparişin yalnızca yedek bir kayışı mı, yalıtım veya birikim kontrol bileşenleri içeren bir kayışı mı yoksa komple bir montajı mı kapsadığını belirtin.

Teslimat şeklini seçmeden önce erişim iznini teyit edin. Kapalı devre bant, onaylı saha kapatma gerektiren açık bant ve modüler montajın farklı kurulum gereksinimleri vardır. Teslimattan önce birleştirme talimatları, aksesuarlar, delik hazırlığı ve saha işlerinden sorumlu olma konularında anlaşın.

Mevcut bağlantılar için, ölçülen montaj mesafelerini yedek kayışın bitmiş boyutlarından ayırın. Sadece aşınmış bir parçanın boyutlarını değil, onaylı çizimi ve ölçüm kaydını kullanın. Bkz.Yedek kumaş genleşme derzinin ölçüsü ve özellikleri nasıl belirlenir?Detaylı inceleme prosedürü için.

Denetim güvenliği:Elle muayene veya sökme işlemleri, yetkili kapatma, izolasyon, güvenli sıcaklıklar, basınç tahliyesi ve uygun erişim gerektirir. İlgili durumlarda, tesisin izin ve kapalı alan prosedürlerini uygulayın. Onaylı bir çalışma planı olmadan, çalışan bir kanal bağlantısını gevşetmeyin veya birikintileri bozmayın.

Teslim alındığında, sağlanan kapsam ve tanımlamayı onaylı belgelerle karşılaştırın. Kesinti başlamadan önce eksik bileşenleri veya belirsiz kurulum talimatlarını giderin.

Çimento Fabrikası Genleşme Derz Teklif Talebi ile Birlikte Neler Gönderilmelidir?

Faydalı bir sorgulama, ekipman etiketini çalışma koşulları ve çizimiyle ilişkilendirir. Farklı görevleri tek bir genel şartname altında birleştirmek yerine, her bir bağlantı için ayrı bir kayıt hazırlayın.

Konum ve ortam.Fırınla ​​ilgili hava kanalını, ön ısıtıcıyı, soğutucuyu, ısı geri kazanım bağlantısını, toz toplayıcıyı veya fanı belirleyin. Gaz bileşimini, nemi, partikül bilgilerini, akış yönünü ve mevcut hız verilerini ekleyin.

Çalışma aralığı.Bağlantı noktasıyla ilgili normal ve tasarım sıcaklıklarını, süreye bağlı sapmaları, pozitif veya negatif basınçları, bilinen dalgalanmaları ve çalışma modlarını belirtin.

Geometri ve hareket.Bağlantı şemasını, montaj referansını, flanş detaylarını, astar düzenini, varsa soğuk ön ayarı ve ayrı olarak belirtilen hareket gereksinimlerini ekleyin. Çözümlenmemiş boyutları ve bilinmeyen değerleri açıkça işaretleyin.

Tedarik ve kesinti kapsamı.Miktarı, yeniden kullanılması önerilen bileşenleri, talep edilen teslimat şeklini, erişim kısıtlamalarını, gerekli teslimat tarihini ve planlanan durdurma süresini belirtin. Değiştirilen parçalar için fotoğraflar ve servis geçmişi ekleyin.

Önerilen yapıyı, dahil edilen bileşenleri, varsayımları ve onay için henüz gerekli olan bilgileri içeren bir fiyat teklifi isteyin. Astar, yalıtım veya şantiye kapatma gereksinimleri farklı olduğunda, daha düşük bir fiyat birebir karşılaştırma anlamına gelmez.

Çimento Kanal Sistemleri için Özel Kumaş Genleşme Derzleri

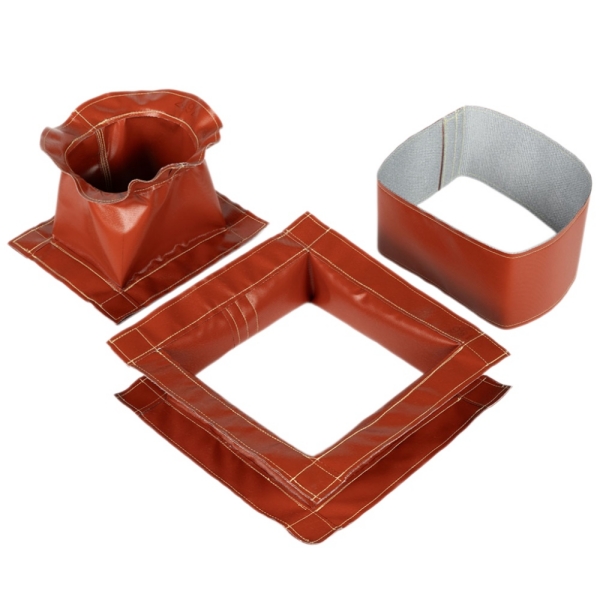

BSTFLEX yuvarlak, dikdörtgen ve özel boyutlarda ürünler sunmaktadır.metal olmayan kumaş genleşme derzleriEndüstriyel havalandırma sistemleri için. Esnek bantlar ve uygulamaya özel montajlar, müşteri çizimleri, boyutları ve çalışma koşullarından değerlendirilebilir.

Bir çimento fabrikası projesi için, bağlantı yeri ve proses verilerini birlikte gönderin. Bir ön ısıtıcı egzoz yükü, bir klinker soğutucu bağlantısı ve bir fan girişi, üçü de aynı üretim hattına ait diye birbirinin yerine geçebilecek unsurlar olarak değerlendirilmemelidir.

Satın alma hedefi, onaylanmış bağlantıya uyan, hareketini karşılayan ve gerçek proses maruziyetine karşı korunan bir bağlantı elemanı elde etmektir; sadece daha yüksek sıcaklık etiketi taşıyan bir kayış değil.

Çimento fabrikanız için kumaş genleşme derzi fiyat teklifi isteyin.
