Fanlar ve Üfleyiciler için Kumaş Kompansatörler: Giriş ve Çıkış Seçimi

Fanlar ve üfleyiciler için kumaş genleşme derzleriBelirtilen hareketi karşılayacak ve gerekli gaz sızdırmazlığını sağlayacak şekilde ekipmanı bitişik kanal sistemine bağlayın. Esnek yapıları, kanal bağlantısı yoluyla mekanik titreşimin iletimini azaltabilir. Bununla birlikte, giriş ve çıkış ayrı ayrı değerlendirilmelidir: fan flanşına uygun bağlantı seçmek, bağlantı seçiminin yalnızca bir parçasıdır.

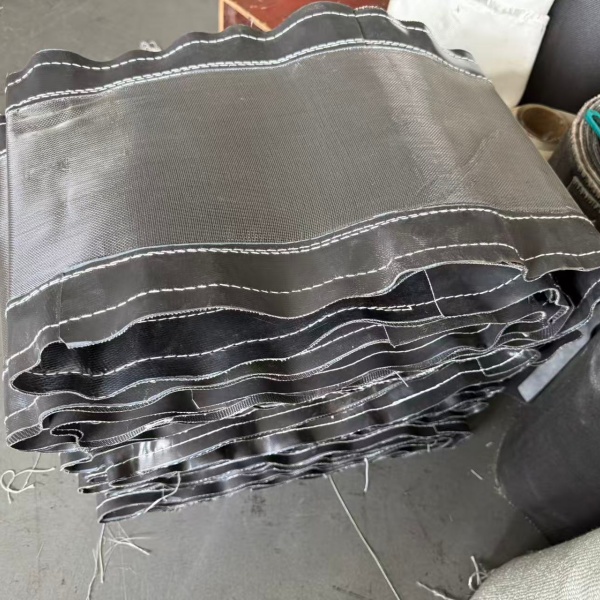

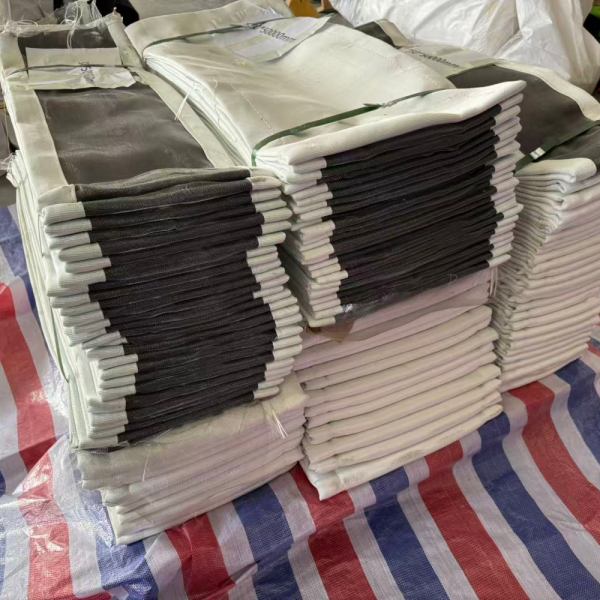

BSTFLEX üretirmetal olmayan kumaş genleşme derzleriEndüstriyel gaz kanalları ve fan bağlantıları için. Bu uygulamalar için, şartnamede yerel basınç, hava akışı, titreşim, sıcaklık ve bağlantı geometrisi birlikte ele alınmalıdır.

İki Bağlantı, İki Çalışma Koşulu

Bir fan için iki esnek bağlantı parçasına yönelik satın alma talebinde, hangi parçanın girişe, hangisinin çıkışa ait olduğu belirtilmelidir. Bu parçaların boyutları, basınç koşulları, çevreleyen kanal sistemi ve hareket gereksinimleri farklı olabilir.

Fan Girişinde

Afan giriş genleşme derziVakum altında çalışabilir. İç basınç ortam basıncının altında olduğunda, esnek eleman kanalın iç kısmına doğru çekilir. Montaj şekli ve iç boşluğu, bu basınç koşuluna ve belirtilen harekete izin vermelidir.

Yakındaki dirsekler, damperler, filtreler ve geçişler de dahil olmak üzere giriş düzenini kaydedin. Bağlantının temiz hava, tozlu gaz veya nemli bir proses akışı ile mi çalıştığını doğrulayın. "Giriş" kelimesi sıcaklık veya kimyasal maruziyeti tanımlamaz.

Fan Outlet'te

Afan çıkış genleşme derziHer bir tahliye bölgesinin kendine özgü basınç ve akış özelliklerine ihtiyacı vardır. Tahliye bölgesinde düzensiz bir hız profili olabilir ve yakındaki kanal bağlantı parçaları akışın nasıl gelişeceğini etkileyebilir.

Her çıkış bağlantısını otomatik olarak pozitif basınçlı servis olarak etiketlemeyin. Bir fanın basınç artışı, tek başına, bağlantı noktalarından herhangi birinde ortam basıncına göre basıncı belirlemez. Yerel normal ve tasarım basıncını, işareti, birimleri ve referansı açıkça belirterek sağlayın.

Satın alma kuralı:İki bağlantının aynı malzeme yapısını veya parça numarasını paylaşıp paylaşamayacağına karar vermeden önce ayrı giriş ve çıkış kayıtlarını kullanın.

Ayrı Termal Hareket, Ekipman Titreşimi ve Kayış Titreşimi

Bunlar farklı tasarım girdileridir. Bunları "titreşim payı" olarak etiketlenmiş tek bir girdi altında birleştirmek, önemli bilgilerin çözümsüz kalmasına neden olur.

Termal hareket

Isıtma ve soğutma işlemleri sırasında havalandırma kanalları ve bunlara bağlı ekipmanlar konum değiştirir. Belirlenen kurulum referansına göre eksenel sıkıştırma, eksenel genişleme, yanal yer değiştirme ve açısal hareketi belirtin.

Mekanik titreşim

Fan tertibatının tekrarlanan hareketi bağlantı noktasına ulaşabilir. Mümkünse ölçülen genliği, frekansı, yönü ve ölçüm konumunu belirtin. Fan hızı tek başına esnek elemanın karşılaması gereken yer değiştirmeyi tanımlamaz.

Basınçla tahrik edilen çırpınma

Kumaş, bitişik ekipmanın hareket kabiliyeti sınırlı olsa bile, basınç dalgalanmalarına veya türbülanslı akışa tepki olarak salınım yapabilir. Ortaya çıkan esneme, yavaş termal genleşmeden ayrı olarak değerlendirilmelidir.

Esnek bir bağlantı, titreşim iletim yollarından birini azaltabilir; ancak dengesiz bir pervaneyi, hasarlı yatağı, gevşek temeli veya uygun olmayan fan çalışma koşullarını düzeltmez. Aşırı titreşim mevcut olduğunda, fan ve genleşme derzinin birlikte değerlendirilmesi gerekir.

En Yumuşak Kayışın Her Zaman En İyi Fan Bağlantı Elemanı Olmamasının Nedenleri

Çok esnek bir bant, hareketi kolaylıkla karşılayabilir ancak tekrarlanan aerodinamik uyarılara kötü tepki verir. Fan bölgelerinde, malzeme yapısı hareket kabiliyeti ile titreşime karşı direnç arasında bir denge kurmalıdır.

Göreve bağlı olarak, tasarım incelemesi farklı bir takviyeli yapıyı, koruyucu bir astarı veya bağlantı geometrisinde değişiklikleri değerlendirebilir. Diğer gereksinimleri kontrol etmeden kumaş ağırlığını veya kalınlığını artırmak eksiksiz bir çözüm değildir.

Değişken hızlı ekipmanlar için, çalışma hızı aralığını belirtin ve olağandışı hareketle ilişkili herhangi bir hız veya damper konumunu tanımlayın. Sabit bir çalışma noktasında kabul edilebilir görünen bir durum, başlatma, kapatma veya düşük yük hizmetini temsil etmeyebilir.

Titreşim izolasyonunu gürültü azaltımından ayrı tutun.

Yapısal titreşimi azaltmak, kanaldan geçen havadan yayılan sesi azaltmakla aynı şey değildir. Esnek bir bağlantı, akustik performansı özel olarak tasarlanıp doğrulanmadığı sürece susturucu olarak satın alınmamalıdır.

Esnek bölümden de ses dışarı çıkabilir. Bu durum önemliyse, akustik gereksinimi ayrı olarak belirtin ve herhangi bir işlemin, bağlantının termal ve hareket gereksinimleriyle birlikte gözden geçirilmesini sağlayın. Isı dağılımını değiştirip değiştirmediğini veya hareketi kısıtlayıp kısıtlamadığını kontrol etmeden harici bir ses yalıtım örtüsü veya kaplama eklemeyin.

Fanı engellemeden esnek elemanı koruyun.

Akış astarı, kayışı doğrudan gaz maruziyetinden koruyabilir ve türbülans kaynaklı titreşimi gidermeye yardımcı olabilir. Bağlantı için uygun şekilde takılması, yönlendirilmesi ve boşluğunun ayarlanması gerekir.

İnceleme, hareket aralığının tamamını kapsamalıdır. Kapatma sırasında bitişik metal aksamı geçmeyen bir astar, kanal sıkıştığında veya yana doğru hareket ettiğinde engel teşkil edebilir. Keskin kenarlar veya temas noktaları, sıcaklık derecesinden bağımsız olarak banda zarar verebilir.

Tozlu ortamlarda kullanım için, partikül bilgileri ve bağlantı boşluğunun önerilen koruması dahil edilmelidir. Giriş bağlantısı için, gevşek bir parçanın aşağı akış fanına girmesinin sonuçları da göz önünde bulundurulmalıdır. İç bileşenler, onaylanmış montaj tasarımına göre sabitlenmelidir.

Bağlantı elemanı yalnızca boşluğa değil, hava akışı düzenine de uymalıdır.

Fanlara yakın dirsekler, ani geçişler ve damperler ek kayıplara ve düzensiz hava akışına neden olabilir. Bu durum genellikle sistem etkisi olarak tanımlanır. Fan performansını, gürültüyü ve titreşimi etkileyebilir.

Kumaş genleşme derzi takmak bu aerodinamik sorunları ortadan kaldırmaz. Sadece iki flanş yüzünü göstermek yerine, yakındaki kanal düzenini de talep çiziminde gösterin.

Hareket için gerekli esnek açıklık ve hava akışı gelişimi için gerekli kanal uzunluğu ayrı tasarım sorularıdır. Bağlantı parçasını daha uzun yapmanın, uygun şekilde yapılandırılmış düz bir kanalla aynı performansı sağlayacağını varsaymayın. Kurulum alanı kısıtlıysa, fan tedarikçisi giriş ve çıkış geometrisini gözden geçirmelidir.

Malzemeyi Gerçek Fan Görevine Uygun Hale Getirin

Bir fan genleşme derzi, otomatik olarak yüksek sıcaklık için ağır yalıtımlı bir tertibat anlamına gelmez. Tersine, hafif bir havalandırma bağlantı elemanının sıcak veya kimyasal olarak aşındırıcı proses gazı için uygun olduğu varsayılmamalıdır.

Temiz Hava ve Cebri Çekiş Bağlantıları

Zorlamalı hava akımı sağlayan bir fan için, belirli bağlantı noktasındaki hava sıcaklığını, dış etkenlere maruz kalmayı ve çalışma basıncını belirleyin. Ortam temiz ve sıcaklık ılıman olduğunda, büyük bir yalıtım paketine ihtiyaç duyulduğu varsayımı olmaksızın, güçlendirilmiş kaplamalı kumaş yapısı değerlendirilebilir.

BirFD fan genleşme derziBelirtilen sızdırmazlık, hareket ve dinamik performansa hala ihtiyaç duyulmaktadır. Temiz hava, titreşimi veya bağlantı düzenini değerlendirme ihtiyacını ortadan kaldırmaz.

İndüklemeli Çekiş ve Proses Egzoz Bağlantıları

BirID fan genleşme derziBir egzoz arıtma sisteminde farklı noktalara monte edilebilir. Toz toplama, soğutma ve ıslak arıtma ekipmanlarına göre konumunu belirtin. Sadece fanın adından gazın durumunu çıkarmayın.

Sıcak gaz, sızdırmazlık katmanını korumak için termal bir paket gerektirebilir. Bu görev için lütfen ürün açıklamalarımıza bakın.yüksek sıcaklık kumaş genleşme derz kılavuzuNemli veya aşındırıcı ortamlarda ise kimyasal uyumluluk, yoğuşma ve bariyer malzemesindeki sıcaklığa özellikle dikkat edilmelidir.

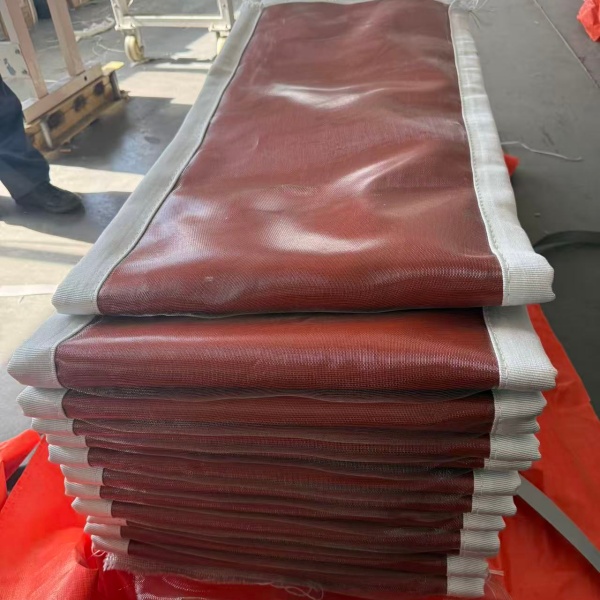

Cam elyaf takviyesi, silikon kaplı kumaşlar, PTFE bazlı bariyerler ve silika tekstiller farklı işlevler yerine getirir. Kılavuzumuzkumaş genleşme derz malzemeleriBu durum, bunların birbirinin yerine kullanılabilen, eksiksiz ve uyumlu özellikler olarak ele alınmaması gerektiğini açıklamaktadır.

Fanların Normal Kanal Dışı Kullanım Alanlarında Uygulanması

Dönemfan genleşme derziBasınç derecelendirmesi belirlemez. Kumaş tasarımı önermeden önce ekipman tipini ve gerçek kullanım amacını doğrulayın. Basınç, titreşim veya proses muhafazası gereksinimleri başka bir bağlantı teknolojisi gerektirebilir.

Tehlikeli ortamlara ilişkin tüm gereksinimler de açıkça belirtilmelidir. Sadece ısıya dayanıklılık, yanıcı ortamlar, yanıcı tozlar veya acil durum duman tahliyesi görevleri için uygunluğu belirlemez.

Giriş ve Çıkış Karşılaştırma Tablosu Hazırlayın

Aşağıdaki form bir sorgulama formatıdır, ürün değerlendirme tablosu değildir. Hem fan hem de kanal sistemi verilerinden her iki sütunu da doldurun. Eksik bilgileri, karşı bağlantıdan bir değer kopyalamak yerine "bilinmeyen" olarak işaretleyin.

Havalandırma kanallarını destekleyin ve montaj konumunu belirleyin.

Fan gövdesi ve esnek kayışın, bitişik kanalların, susturucuların veya diğer ekipmanların ağırlığını taşıyacağı varsayılmamalıdır. Planlanan destek düzenlemesini ve izin verilen arayüz yüklerini sistem tasarımcısıyla teyit edin.

Fanın titreşim izolatörleri üzerine oturduğu yerlerde, bağlantı, ekipman ve kanal sistemi arasındaki belirtilen göreceli hareketi karşılamalıdır. Yanlış konumlandırılmış bir kanalı telafi etmek için kısa bir kayışı sıkıca çekmeyin veya fan gövdesini hizaya getirmek için bağlantıyı zorlamayın.

Tanımlanmış bağlantı düzlemleri arasındaki monte edilmiş mesafeyi, yedek kumaşın geliştirilmiş genişliğinden ayırt edin. Sıkıştırılmış alanlar ve serbestçe hareket eden kısımlar onaylı çizime dahil edilmelidir. Yuvarlak ve dikdörtgen arayüzler de kendi flanş ve köşe detaylarına ihtiyaç duyar.

Aynı yapı her iki tarafta da ne zaman kullanılabilir?

Her iki görev de doğrulanmış çalışma sınırları içinde kaldığında, ortak malzeme kullanımı düşünülebilir. Bu, bitmiş bileşenlerin mutlaka özdeş olduğu anlamına gelmez.

Farklı flanş şekilleri, delik düzenleri, monte edilmiş uzunluklar, astar düzenlemeleri veya hareket gereksinimleri yine de ayrı çizimler ve parça numaraları gerektirebilir. Yedek parça çeşitliliğini azaltmaya yönelik bir satın alma kararı, mühendislik karşılaştırmasından sonra alınmalı, ondan önce alınmamalıdır.

Tekrarlanan OEM siparişlerinde, giriş ve çıkış parçalarını çizimlerde, etiketlerde ve ambalajlarda tutarlı bir şekilde belirtin. Bu, bakım sırasında boyut olarak benzer bir parçanın yanlış yere takılmasını önlemeye yardımcı olur.

Devreye Alma Temel Değerlerini Kaydedin

Yetkili bir devreye alma prosedürü sırasında, onaylanmış kurulum konumunu, fan çalışma durumunu ve bağlantılara ilişkin izin verilen tüm dış gözlemleri kaydedin. Olağandışı hareketin yalnızca belirli hızlarda veya kontrol ayarlarında ortaya çıkıp çıkmadığını not edin.

Elle müdahale gerektiren inceleme veya ayarlama işlemleri, tesisin izolasyon ve güvenli çalışma prosedürlerine uygun olarak yapılmalıdır. Durmuş bir motor, kendi başına basıncı, depolanmış ısıyı veya hava akımıyla çalışan dönüş olasılığını ortadan kaldırmaz. Titreyen bir kayışa dokunmayın veya çalışan bir sistemdeki kelepçeleri ayarlamayın.

Tekrarlayan hasarlara maruz kalmış mevcut bir bağlantı için, yeni bir kayış sipariş etmeden önce çalışma geçmişini ve fotoğraflarını saklayın.Kumaş genleşme derzlerinin arızası ve inceleme kılavuzuBu, söz konusu sorunu araştırmak için ayrı bir çerçeve sunmaktadır.

Özel Fan veya Üfleyici Genleşme Derzi Siparişi

BSTFLEX, esnek bantların ve uygulamaya özel kanal tertibatlarının çizime dayalı imalatını destekler.kumaş genleşme derzi imalat yetenekleriSağlanan çalışma koşullarına göre değerlendirilen yuvarlak, dikdörtgen ve özel konfigürasyonları içerir.

Giriş ve çıkış kayıtlarını, fan yerleşim şemasını, hız aralığını, sıcaklığı, basıncı, ortamı, hareket gereksinimlerini ve talep edilen teslimat kapsamını gönderin. Yedek parçalar için fotoğrafları ve servis geçmişini, miktar ve gerekli teslim tarihiyle birlikte ekleyin.

İnceleözel metal içermeyen kumaş genleşme derziYapılandırma seçenekleri için ürün sayfasına bakın. Amaç, sadece aynı boyutlarda iki esnek kumaş parçası değil, fanın her iki tarafında doğru şekilde belirtilmiş bir bağlantı elde etmektir.
