Her sökülebilir yalıtım örtüsü için tek bir doğru kalınlık yoktur. Aynı sıcaklıktaki ekipmanlara takılan iki kaplama, ekipman çapı, ortam koşulları, mevcut boşluk, çekirdek malzemesi ve gerekli yüzey performansı farklı olduğu için farklı yalıtım kalınlıklarına ihtiyaç duyabilir.
Faydalı bir kalınlık kararı, örtünün yapması gereken işle başlar. Öncelik ısı kaybını azaltmak, açıkta kalan yüzey sıcaklığını düşürmek, yakındaki bir bileşeni korumak, proses sıcaklığını korumak veya yalıtımı kısıtlı bir alana sığdırmak mı? Cevap, yapıyı değiştirir.
BSTFLEX üretir sökülebilir yalıtım örtüleri vanalar, borular, egzoz parçaları, filtreler, variller ve endüstriyel ekipmanlar için. Örtü kalınlığı, her uygulamayı tek bir standart yapıya zorlamak yerine ekipmana ve servis koşullarına uyacak şekilde ayarlanabilir.
Çalışma sıcaklığı önemlidir, ancak tek başına örtü kalınlığını belirleyemez. Bir kalınlık önerisi en az şunları dikkate almalıdır:
Bir proje şartnamesi nominal bir çekirdek kalınlığı, maksimum ısı kaybı, gerekli bir dış yüzey sıcaklığı veya bu gereksinimlerin bir kombinasyonunu belirtebilir. Performans belirtildiğinde, kalınlık sadece sıcaklık tablosundan seçilmek yerine uygun bir ısı transferi hesaplaması ile kontrol edilmelidir.

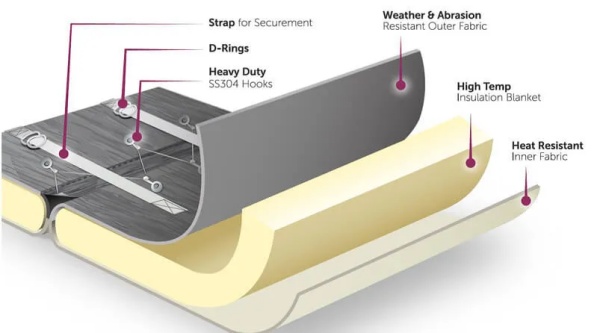

Alıcılar genellikle neyin ölçüldüğünü belirtmeden kalınlık kelimesini kullanırlar. Sökülebilir bir kaplamanın birkaç katmanı vardır ve bir proje sırasında üç farklı değer tartışılabilir.
| Kalınlık terimi | Anlamı | Neden önemlidir |
|---|---|---|
| Nominal çekirdek kalınlığı | Son montaj ve kurulumdan önce yalıtım matının belirtilen kalınlığı | Malzeme seçimi ve ısıl hesaplamalar için kullanılır |
| Montajlı örtü kalınlığı | Dış kılıf, astar, dikişler ve iç bağlantı eklendikten sonraki yaklaşık kalınlık | Deseni, panel kenarlarını ve taşımayı etkiler |
| Kurulu kalınlık | Örtü takıldıktan, kapatıldıktan ve ekipman etrafında yerel olarak sıkıştırıldıktan sonraki kalınlık | Bitmiş dış boyutları ve gerçek boşluğu belirler |
Kurulu örtü, her dikiş, flanş kenarı veya kapama etrafında mükemmel derecede düzgün kalmayacaktır. Boşluk dar olduğunda, tasarım sadece nominal çekirdek değerine güvenmek yerine en kalın yerel alanı dikkate almalıdır.
Amaç enerji tasarrufu veya proses sıcaklığı kararlılığı olduğunda, önemli değer, beklenen çalışma ve ortam koşulları altında yalıtılmış ekipmandan gelen ısı akışıdır. Çekirdek kalınlığını artırmak genellikle ısı transferini azaltır, ancak her ek katman daha küçük bir artımlı iyileşme sağlar. Malzeme maliyeti, örtü boyutu, ağırlık ve kurulum alanı da artar.
Bu nedenle ekonomik kalınlık, otomatik olarak dikilebilecek en kalın yapı değildir. Pratik bir kurulu boyutta ve proje maliyetinde gerekli ısıl sonucu sağlayan yapıdır.
Personel koruması veya yakındaki bileşenler ana endişe kaynağı olduğunda, proje maksimum bir örtü yüzey sıcaklığı belirtebilir. Bu, gerçek ekipman sıcaklığı, ortam sıcaklığı, hava hareketi, örtü yönü ve yüzey özellikleri kullanılarak değerlendirilmelidir.
Durgun iç mekan havasında ölçülen bir yüzey sıcaklığı sonucu, rüzgar, yağmur veya doğrudan güneş ışığı alan dış mekan hizmeti için varsayılmamalıdır. Test veya hesaplama koşullarının belirtilmesi gerekir.
Bazı vanalar, egzoz bileşenleri ve proses montajları koruyuculara, duvarlara, zeminlere veya bitişik boru tesisatına yakın bir şekilde monte edilir. Kalın bir örtü kağıt üzerinde iyi bir yalıtım sağlayabilir ancak takılması, kapatılması veya çıkarılması imkansız olabilir.
Düşük boşluklu projeler; daha iyi termal verimliliğe sahip daha ince bir çekirdek, parçalı bir örtü, yalnızca daralma noktasında azaltılmış kalınlık veya kapatma konumunda bir değişiklik gerektirebilir. Yerel çaptaki her türlü kalınlık azaltma işlemi, bitmiş kılıf üzerinde daha sıcak bir alan oluşturabileceğinden gözden geçirilmelidir.
Enjeksiyon kovanları, ısıtmalı filtreler, variller ve diğer proses ekipmanları, döngüyü azaltmak veya ürün sıcaklığını korumak için yalıtıma ihtiyaç duyabilir. Bu uygulamalarda ısıtıcı gücü, çalışma döngüsü, ısınma süresi ve erişim gereksinimleri, maksimum yüzey sıcaklığı kadar önemli olabilir.
Aynı nominal kalınlığa sahip iki yalıtım malzemesi her zaman aynı termal performansı sağlamaz. İlgili değer, yoğunluk, sıkışma davranışı ve uzun vadeli stabilite ile birlikte beklenen sıcaklık aralığındaki malzeme termal iletkenliğidir.
Cam elyaf iğnelenmiş keçe, düzensiz desenlerde kesilebildiği, katmanlanabildiği ve dikilebildiği için esnek endüstriyel kılıflarda yaygın olarak kullanılır. Seçilen derece çalışma sıcaklığıyla eşleştiğinde birçok genel sıcak servis uygulaması için uygundur. Nihai kalınlık; kapitone noktalarındaki, dikişlerdeki ve keskin bükümlerdeki sıkışmayı hesaba katmalıdır.
Silika iğnelenmiş keçe, esnek ve iğnelenmiş bir yapıyı korurken daha yüksek sıcaklığa sahip bir çekirdek gerektiğinde seçilir. Her silika keçenin aynı performansa sahip olduğu varsayılmak yerine malzeme bileşimi, yoğunluk ve mevcut kalınlık doğrulanmalıdır.
Seramik elyaf yalıtımı, daha zorlu sıcak servis koşulları için değerlendirilebilir. Örtü tasarımı yine de uygun bir sıcak yüzey astarına, dış kabuğa, dikiş ipliğine ve kapatma düzenine ihtiyaç duyar. Yüksek sıcaklığa dayanıklı bir çekirdek, tüm montajı otomatik olarak aynı sıcaklığa uygun hale getirmez.
Yüksek verimli esnek bir yalıtım, alanın veya ağırlığın sınırlı olduğu durumlarda yardımcı olabilir, ancak karşılaştırma proje termal verileri, taşıma gereksinimleri ve toplam montaj maliyeti kullanılarak yapılmalıdır. Kolayca hasar gören, dikilmesi zor veya tekrar tekrar çıkarılmaya uygun olmayan ince bir malzeme otomatik olarak en iyi seçim değildir.
BSTFLEX, birden fazla malzeme türü ve kalınlığında seçkin yüksek sıcaklık yalıtım çekirdekleri sunar. Bulunabilirlik, çekirdek derecesine ve proje şartnamesine bağlıdır. Kendi kılıflarını üreten alıcılar ayrıca sökülebilir yalıtım örtüsü malzemeleri kılavuzunu inceleyebilir.
Maksimum malzeme kullanım sıcaklığı, belirtilen koşullar altındaki termal kapasiteyi tanımlar. Alıcıya örtüden ne kadar ısı geçeceğini veya dış yüzey sıcaklığının ne olacağını söylemez.
Yalıtım performansı komple montaja bağlıdır. Bir malzeme sıcak yüzeye dayanabilir ancak yine de ısı kaybı hedefini karşılamak için daha fazla kalınlığa ihtiyaç duyabilir. Aksine, daha kalın bir çekirdek, maruz kalmaya uygun olmayan bir dış kumaş, iplik veya bağlantı elemanını telafi edemez.
Sürekli servis sıcaklığı ve kısa süreli tepe noktası ayrı ayrı verilmelidir. Doğrudan alev, egzoz sızıntıları, erimiş sıçramalar ve komşu bir kaynaktan gelen radyant ısı farklı koşullardır ve sıradan yüzey teması olarak muamele görülmemelidir.
Küçük bir vana gövdesinden gerçekleşen ısı transferi, aynı sıcaklıktaki büyük ve düz bir kaptan gerçekleşen ısı transferi ile aynı değildir. Eğrilik, yüzey alanı, yönelim ve yerel hava akışı sonucu etkiler.
Örtü kalınlığı aynı zamanda bitmiş dış boyutu da değiştirir. Küçük bir boruda, tüm çevre boyunca yalıtım eklemek, dış çapta büyük bir yüzde artışına neden olabilir. Bu durum kelepçeleri, koruyucuları, geçitleri ve bitişik hatlara olan mesafeyi etkileyebilir.
Büyük bir filtre veya varil için aynı nominal kalınlık, tek parça halinde çıkarılması zor olan ağır bir panel oluşturabilir. Kılıfın etiketlenmiş bölümlere ayrılması, seçilen çekirdek kalınlığını değiştirmeden kullanımı iyileştirebilir.
Termal hesaplamalar genellikle homojen bir yalıtım katmanıyla başlar, ancak dikilmiş bir kılıf çakışmaları, dikişleri, kesik kısımları, kapitone noktalarını ve bağlantı elemanlarını içerir. Bu detaylar örtüyü bir arada tutar ve çıkarılabilir olmasını sağlar, ancak yine de yerel kalınlığı etkileyebilirler.
Bu etkiler özellikle vanalarda, flanşlarda ve çok sayıda geçiş noktası bulunan ekipmanlarda önemlidir. Sökülebilir vana yalıtım ceketi tasarımı, yalıtım sınırını pratik olduğu kadar kesintisiz tutarken mile, kola veya aktüatöre erişim sağlamalıdır.
Yalıtımsız ekipmandan yakındaki her engelle olan minimum mesafeyi ölçün. Duvarları, zeminleri, koruyucuları, kablo kanallarını, destek çeliğini, komşu boruları ve hareketli parçaları dahil edin.
Gerekli alan, nominal çekirdek kalınlığından daha fazladır. Şunlar için pay bırakılması gerekebilir:
Statik boşluğa sığan ancak açılamayan veya çıkarılamayan bir battaniye, kullanışlı bir sökülebilir tasarım değildir. Nihai çekirdek kalınlığı onaylanmadan önce özel sökülebilir yalıtım battaniyesi için ölçü alma prosedürünü kullanın.
Esnek yalıtım çekirdekleri, ısı direncine katkıda bulunan hava boşlukları içerir. Aşırı sıkıştırma kalınlığı azaltır ve performansı değiştirebilir. Sıkıştırma; dikişlerde, kayışların altında, küçük yarıçapların etrafında veya bir battaniye çok dar şekilde kalıplandığında meydana gelebilir.
Kapatma sisteminin amacı battaniyeyi güvenli bir şekilde tutmaktır, ekipmana ezerek bastırmak değildir. Bir kılıfın kapatılması için defalarca aşırı kuvvet gerekiyorsa, donanımı sadece sıkılaştırmak yerine ekipman boyutlarını, kalıbı, üst üste binme payını ve çekirdek kalınlığını kontrol edin.
Tekrarlanan üretim için, onaylanmış numune battaniye kalınlığının nasıl kontrol edileceğini tanımlamalıdır. Muayene noktası, ölçüm yöntemi ve kabul edilebilir tolerans tutarlı olmalıdır; çünkü yumuşak bir battaniye farklı basınçlar altında farklı değerler verebilir.
Kalın bir yalıtım kesiti birden fazla katmandan oluşturulabilir. Çoklu katmanlar kesimi ve montajı kolaylaştırabilir ve ek yerlerinin tüm kalınlık boyunca hizalanma olasılığını azaltabilir. Ayrıca projenin gerektirdiği durumlarda farklı malzemelerin bir arada kullanılmasına da olanak tanır.
Katmanlama kontrol altında tutulmalıdır. Sabitlenmemiş katmanlar taşıma sırasında kayabilir, toplanabilir veya ayrılabilir. Tasarım; katman yönünü, ek yeri konumunu, iç sabitlemeyi ve çekirdeğin kabuk içinde tutulma şeklini belirtmelidir.
Bitmiş montaj aşırı sıkıştırılmışsa veya kötü oturtulmuşsa, daha fazla katman kullanmak sonucu otomatik olarak iyileştirmez.
| Proje koşulu | Muhtemel tasarım yönü | Gerekli bilgiler |
|---|---|---|
| Isı kaybının azaltılması ana hedeftir | Çekirdek tipini ve kalınlığını gerekli ısı akışına göre hesaplayın | Yüzey sıcaklığı, ortam koşulları, ekipman boyutları ve ısı kaybı hedefi |
| Dış yüzey sıcaklığı sınırlandırılmıştır | Montajı belirtilen temas veya yüzey sıcaklığı hedefine göre seçin | Hedef sıcaklık, ortam sıcaklığı, rüzgar ve battaniye yönü |
| Çalışma payı kısıtlıdır | Daha ince çekirdekleri, yerel profillemeyi veya parçalı yapıyı gözden geçirin | Minimum boşluklar, fotoğraflar ve sökme yönü |
| Battaniye sık sık çıkarılıyor | Termal kalınlığı; taşıma, panel boyutu ve çekirdeğin tutulması ile dengeleyin | Bakım aralığı, montaj elemanı erişimi ve kabul edilebilir panel ağırlığı |
| Ekipmanda güçlü titreşim var | Çekirdek hareketini, kapitoneli dikişi ve kapatma güvenliğini kontrol edin | Titreşim kaynağı, montaj konumu ve servis döngüsü |
| Düzensiz ekipmanda çok sayıda geçiş noktası var | Hacimli tek bir kılıf yerine şekillendirilmiş kesitler ve kontrollü bindirmeler kullanın | Detaylı boyutlar, fotoğraflar ve erişim noktaları |
Bir proje şartnamesi bir endüstriyel yalıtım standardı veya öngörülen bir hesaplama yöntemi gerektiriyorsa, bu gereksinimler seçimi kontrol etmelidir. Gerekli bir mühendislik hesaplamasını genel bir çevrimiçi kalınlık tablosu ile değiştirmeyin.
Faydalı bir öneri ve fiyat teklifi almak için şunları sağlayın:
Yeni bir özel proje için, özel çıkarılabilir yalıtım battaniyesi üreticisisayfası, BSTFLEX'ten temin edilebilecek çizim, malzeme ve üretim yollarını açıklamaktadır.
Aynı çalışma sıcaklığı, farklı ekipman boyutları, ortam koşulları ve performans hedefleri için farklı kalınlıklar gerektirebilir.
Bir çekirdek sıcaklığa dayanabilir ancak yine de gerekli termal sonucu karşılayamayacak kadar ince olabilir.
Çekirdek kalınlığı, battaniyenin dış zarfını artırır ve koruyuculara, yürüyüş yollarına, desteklere veya bitişik ekipmanlara engel olabilir.
Sıkı bir kapatma, doğru bir kalıbın yerini tutmaz. Aşırı sıkıştırma, montajlı kalınlığı azaltabilir ve düzensiz performansa yol açabilir.
Yerel açıklık ve geometri, ayrı battaniye bölümleri veya kontrollü kalınlık değişiklikleri gerektirebilir. Bu değişiklikler, montaj sırasında gayri resmi olarak yapılmak yerine belgelendirilmelidir.
Dış kaplama, astar, dikişler ve donanım da bitmiş boyutu ve hizmet kapasitesini etkiler. Komple yapının gözden geçirilmesi gerekir.
Her uygulama için evrensel bir standart kalınlık yoktur. Projeler; çekirdek malzemesine, ekipman sıcaklığına, ortam koşullarına, performans hedefine, geometriye ve mevcut açıklığa göre kalınlığı seçmelidir.
Malzeme ve montaj uygun kaldığında ek kalınlık genellikle ısı transferini azaltır, ancak iyileşme doğrusal değildir. Daha fazla kalınlık ayrıca boyutu, ağırlığı, maliyeti ve montaj açıklığını artırır.
Yerel profilleme mümkün olabilir, ancak azaltılmış alan daha fazla ısınabilir veya daha fazla ısı kaybedebilir. Tasarım, montaj sırasında battaniyeyi kesmek veya sıkıştırmak yerine gözden geçirilmelidir.
Proje, nominal çekirdek kalınlığını mı, montajlı kalınlığı mı yoksa kurulu kalınlığı mı kontrol ettiğini tanımlamalıdır. Esnek bir kaplama, ölçüm aleti altında sıkışabilir, bu nedenle yöntem ve basınç tutarlı olmalıdır.
Evet, kombinasyon tanımlanmış bir termal veya yapısal amaca hizmet ettiğinde kullanılabilir. Katman sırası, malzeme uyumluluğu, tutma ve toplam kalınlık belirtilmelidir.
Açıklık; komple battaniyeyi, dikişleri, bindirmeyi ve sabitleme donanımını, ayrıca onu takıp çıkarmak için gereken alanı karşılamalıdır. En dar noktayı ölçün ve yakındaki engelleri fotoğraflarda gösterin.
Evet. Çekirdek tipi ve nominal kalınlık, malzeme bulunabilirliğine ve üretim gereksinimlerine bağlı olarak proje için seçilebilir. Talep ile birlikte termal hedefi ve mevcut alanı sağlayın.
Hayır, bitmiş battaniye boyutları özellikle talep edilmedikçe eklememelidir. Gerçek ekipman boyutlarını sağlayın ve mevcut yalıtımı tanımlayın. Kalıp, dikiş ve bindirme payları battaniye tasarımı sırasında ele alınır.
Ekipman çizimini, boyutları, çalışma sıcaklığını, ortam koşullarını, termal hedefi, minimum açıklığı ve gerekli miktarı şuraya gönderin: sales@pkfiresleeve.com. BSTFLEX uygulamayı inceleyebilir ve sağlanan bilgilere dayanarak özel bir çıkarılabilir yalıtım battaniyesi yapısı için fiyat teklifi verebilir.
