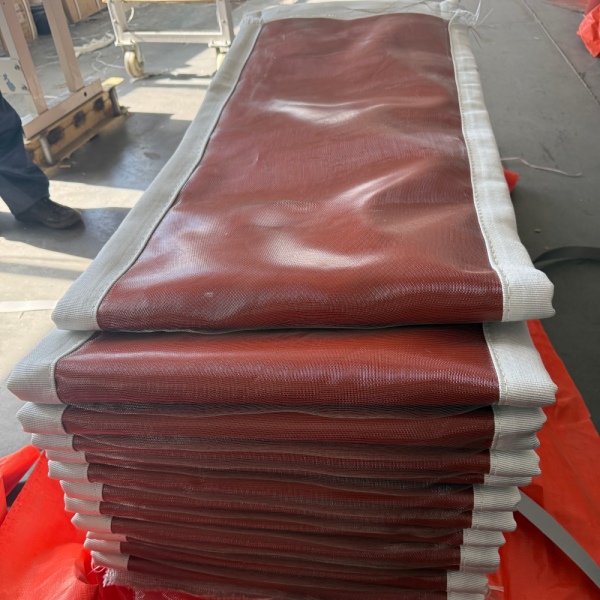

Yedek Kumaş Kompanzatörler: Mevcut Bir Kompanzatör Nasıl Ölçülür ve Belirtilir

Yedek kumaş genleşme derzleri hem mevcut bağlantıyla hem de mevcut işletim gereksinimleriyle eşleşmelidir.Birini belirlemek için değişim kapsamını tanımlayın, bağlantı geometrisini belgelenmiş bir tesis durumunda ölçün ve sıcaklık, basınç, gaz bileşimi ve hareket verilerini sağlayın. Aşınmış bir kumaş kayışın boyutları yararlı bir kanıttır, ancak bunlar otomatik olarak yedeği için doğru üretim boyutları değildir.

BSTFLEX, yedekleme projelerini şununla destekler: özel metalik olmayan kumaş genleşme derzleriendüstriyel kanal, baca gazı, egzoz ve sıcak hava sistemleri için. Bu kılavuz, mühendislik incelemesi ve fiyat teklifi için gereken anket bilgilerinin nasıl hazırlanacağını açıklar.

Neyin Değiştirildiğini Tanımlayın

Ölçüm yapmadan önce tedarik sınırını kararlaştırın. Bir “yedek genleşme derzi” talebi, birkaç farklı paketi tanımlayabilir.

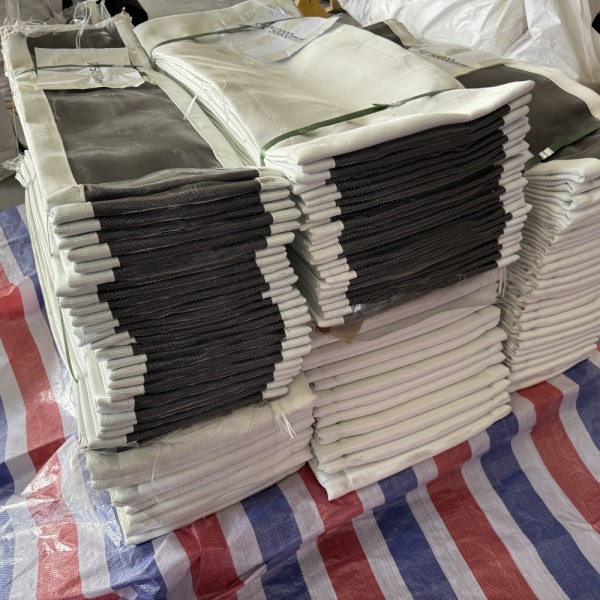

Sadece esnek kayış

Mevcut çerçevelerin ve bağlantı donanımının yerinde kalması amaçlanmıştır. Anket, gerekli kayış yapısı ve kapatma düzeni ile birlikte bunların boyutlarını ve durumunu belirlemelidir.

Dahili bileşenli esnek kayış

Kapsam ayrıca yalıtım yastıkları, birikim bariyerleri veya sızdırmazlık aksesuarları gibi öğeleri de içerir. Dış kayışa dahil olduğunu varsaymak yerine her bileşeni ayrı ayrı tanımlayın.

Komple genleşme derzi montajı

Çerçeveler, esnek elemanlar, astarlar ve bağlantı bileşenleri bir montaj olarak incelenir. Korunan kanal sistemine olan arayüzleri ölçün ve hangi kaynak veya cıvatalama bağlantılarının bozulacağını doğrulayın.

Fiyat teklifinden dahil edilen parçaları, hariç tutulan parçaları ve yeniden kullanım için önerilen öğeleri tanımlamasını isteyin. Bu, doğru üretilmiş bir kayış alırken, kesinti sırasında hasarlı donanımın da değiştirilmesi gerektiğini keşfetmekten kaçınmanızı sağlar.

Güvenli Bir Ölçüm Referansı Oluşturun

Ekipman etiketi, orijinal çizim, önceki satın alma şartnamesi ve tüm değişiklik kayıtları ile başlayın. Birkaç ünite aynı görünse bile her derze ayrı bir kimlik numarası verin.

Anket sırasında tesis durumunu kaydedin: soğutulmuş kapatma, artık sıcaklık, geçici destek düzeni veya başka bir belgelenmiş durum. Bir kesinti sırasında alınan bir ölçüm, tek başına, belirtilen soğuk kurulum konumunu oluşturmaz.

Akış yönünü, üst konumu ve çizimde kullanılan görüntüleme yönünü belirterek giriş ve çıkış uçlarını işaretleyin. Örneğin, akış yönüne bakarken solu ve sağı tanımlayın. Ölçümler ve fotoğraflar için aynı yönlendirmeyi kullanın.

Şunu tutun: bulunduğu gibi ölçümlerşundan ayrı: onaylanmış kurulum boyutları. Farklılıklar inceleme gerektirir; bir satın alma siparişinde sessizce düzeltilmemelidirler.

Uyumu Kontrol Eden Boyutları Kaydedin

En önemli ayrım, kurulu montaj geometrisi ile esnek malzemenin geliştirilmiş boyutları arasındadır. Yüz yüze mesafe, kelepçelenmemiş kumaş uzunluğu ve toplam kayış genişliği farklı özellikleri tanımlar.

Yedek parça üreticisi, bitmiş kayış boyutlarını onaylanmış geometri, sıkıştırma gereksinimleri, hareket ve yapıdan belirlemelidir. “Kurulu boşluk artı 100 mm” gibi evrensel bir kural uygulamayın.

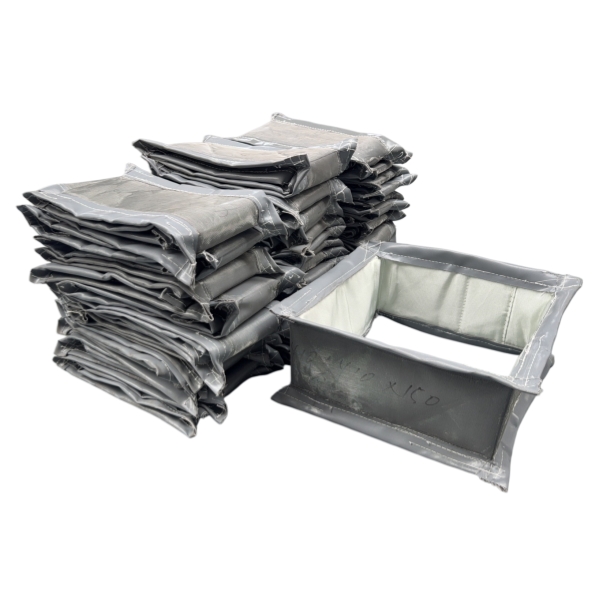

Dikdörtgen Bağlantılar: Her İki Ucu İnceleyin

Her bağlantıda, erişilebilen yerlerde üst ve alt genişlikleri, sol ve sağ yükseklikleri ve her iki köşegeni kaydedin. Okumaların açıklığı, montaj yüzeyini mi yoksa cıvata düzenini mi ifade ettiğini belirleyin. Her köşeyi keskin bir dik açı olarak çizmek yerine köşe yarıçaplarını veya diğer köşe detaylarını yakalayın.

Çevre etrafındaki birkaç etiketli konumda bağlantı mesafesini ölçün. Gözden geçirenin olası paralel olmayan yüzeyleri, bozulmayı veya tutarsız ölçüm referanslarını tanımlayabilmesi için bireysel okumaları saklayın.

Ek geometri hususları için bkz. Endüstriyel Kanal İşleri için Dikdörtgen Kumaş Genleşme Derzleri.

Yuvarlak Bağlantılar: Çapı ve Zamanlamayı Belirleyin

Her çapın kanal iç çapı, montaj çapı, flanş dış çapı veya cıvata dairesi çapı olup olmadığını belirtin. Mevcut bir açıklığı yuvarlaklık dışı durumlar için kontrol ederken birden fazla yönde ölçüm yapın.

Delik sayısını ve düzenin kanalın üst kısmı gibi üzerinde anlaşılan bir referansa göre açısal konumunu kaydedin. Eşleşen bir cıvata dairesi, iki düzenin eşleşen bir yönelime sahip olduğunu garanti etmez.

Cıvata Düzenleri: Tanımlanmış Bir Veri Kullanın

Delik konumlarını açıkça işaretlenmiş bir referanstan ölçün. Dikdörtgen flanşlarda, ilk delik ofsetini, köşe düzenlemesini ve aralıktaki değişiklikleri dahil edin. Yuvaları, genişletilmiş delikleri ve önceki onarımları not edin.

Her iki ucu bağımsız olarak kaydedin. Yedek kayışın önceden delinmiş olarak mı tedarik edileceğini yoksa seçilen yapı için onaylanmış bir saha delme prosedürünün mü gerekli olduğunu doğrulayın.

Soğuk Ofseti Çalışma Hareketinden Ayırın

Bir yedek kumaş genleşme derzi, üzerinde anlaşılan bir kurulum referansından belirtilen çalışma hareketini karşılamalıdır. Kapatma sırasında görünen bir yan ofset, otomatik olarak gerekli yanal hareket derecesi değildir.

Tesis mühendisinden kasıtlı bir soğuk ön ayarı, istenmeyen hizasızlıktan ayırt etmesini isteyin. Kasıtlı olarak önceden ayarlanmış bir bağlantıyı görsel olarak ortalanmış bir konuma zorlamayın ve beklenmedik bir ofsetin tasarımı etkilemeden emilebileceğini varsaymayın.

Eksenel sıkıştırma ve uzamayı, yatay ve dikey yanal hareket ve tanımlanmış eksenler etrafındaki açısal hareketle birlikte ayrı ayrı sağlayın. Hangi hareketlerin aynı anda gerçekleştiğini belirtin. Ayrı değerlendirme için bilinen herhangi bir burulma, titreşim genliği, frekans veya basınç pulsasyonunu bildirin.

Hareket verilerinin mevcut olmadığı durumlarda, bunu bilinmiyor olarak işaretleyin. Mevcut kayışın gevşekliği, kıvrımları veya belirgin esnemesi, kalan hareket payını belirleyemez.

Kalacak Bileşenleri İnceleyin

Sadece kayış değişimi, uygun şekilde tutulan metal işçiliğine bağlıdır. Yetkili kapatma incelemesi sırasında korozyonu, bozulmuş çerçeveleri, hasarlı kaynakları, düzensiz sızdırmazlık yüzeylerini ve keskin kenarları kaydedin. Sıkıştırma çubuklarını ve bağlantı elemanlarını yeniden kullanılabileceklerini varsaymak yerine hasar açısından kontrol edin.

Astarın, bağlantı noktalarının, örtüşmenin ve mevcut açıklığın fotoğraflarını çekin. Mühendislik incelemesi, sadece inceleme sırasında görülen konumda değil, belirtilen hareket boyunca açıklığı dikkate almalıdır. Temas izleri, daha yakından incelenmesi gereken yerleri belirlemeye yardımcı olabilir.

Yalıtım yastıklarının ve birikim bariyerlerinin durumunu ve bağlantısını kaydedin. Onaylanmış temizlikten önce yerinden çıkmış yalıtımı, tortuları ve açıkta kalan alanları fotoğraflayın. Sadece tanımlanması zor olduğu için bir iç bileşeni yedek parça kapsamından çıkarmayın.

Ayrıca derz çevresindeki dış yalıtımı veya hava kapaklarını belgeleyin. Termal düzenlemedeki değişiklikler, kozmetik bir bakım seçeneği olarak görülmek yerine yedek parça tedarikçisi ile gözden geçirilmelidir.

Eski Kayışı Tek Spesifikasyon Olarak Değil, Kanıt Olarak Kullanın

Eski bir kayış, bağlantı izlerini, kapanış detaylarını ve önceki yapıyı tanımlamaya yardımcı olabilir. Ancak, deformasyon, hasarlı kenarlar veya bozulma, boyutlarını bir üretim şablonu olarak güvenilmez hale getirebilir.

Ölçülen boyutlarını “çıkarılan bileşen, bulunduğu gibi” şeklinde kaydedin. Hasarlı bir kayışı sadece uygun bir genişlik veya uzunluk elde etmek için sıkıca çekmeyin. Bir numune istendiğinde, proses kirliliğini açıklayın ve sevkiyattan önce güvenli hazırlık ve nakliye konusunda anlaşın.

Kurulum tarihini, yaklaşık hizmet süresini, değişim nedenini ve yakın zamandaki süreç değişikliklerini belirtin. Tüm genleşme derzini, etiketini, bağlantı parçalarını, kapatma yerini ve güvenli olan yerlerde ölçek referansı ile birlikte her bir hasarlı bölgeyi gösteren fotoğrafları ekleyin.

Gözlemlerinizi bir teşhis varsayımında bulunmadan tanımlayın. “Akış yönündeki kelepçenin yanındaki yırtık”, “kumaş çok zayıf” ifadesinden daha yararlıdır. Renk bozulmasını gösteren bir fotoğraf, arızaya sıcaklığın neden olduğunu kanıtlamaz.

Yakıt, gaz kimyası, nem, toz yükü, sıcaklık veya fan çalışmasındaki değişiklikler bildirilmelidir. Önceki boyutlarla eşleşen bir yedek parça, yine de farklı bir malzeme veya koruyucu düzenleme gerektirebilir.

Sipariş Vermeden Önce Teslimat Şeklini Seçin

Kapalı döngü esnek eleman

Mevcut ekipmanın etrafında pratik bir kurulum rotası olduğunu doğrulayın. Fabrika çıkışlı kapalı bir eleman, her iki kanal ucunun sabit kaldığı yerlere otomatik olarak monte edilemez.

Saha kapatması için açık bant

Seçilen yapının saha birleşimine izin verdiğini doğrulayın. Kapatma konumu, erişim, yöntem, malzemeler ve personel gereksinimleri konusunda üretici ile anlaşın. Birleştirme detayları yapıya özeldir.

Tam veya bölümlü montaj

Erişim açıklıklarını, kaldırma kısıtlamalarını, maksimum taşıma boyutlarını ve önerilen kurulum sırasını kontrol edin. Hangi montaj işinin fabrikada yapılması beklendiğini ve hangisinin saha yüklenicisine atandığını belirtin.

Her teslimat şekli için delik hazırlığı, contalar veya sızdırmazlık aksesuarları, bileşen tanımlama ve kurulum talimatları üzerinde anlaşın. Her kumaş genleşme derzi için uygun evrensel bir birleştirme bindirmesi, cıvata torku veya sahada delme yöntemi yoktur.

Kopyalayabileceğiniz Bir Yedek Parça Teklif Talebi (RFQ)

Her ekipman etiketi için bir kayıt kullanın. Mümkünse boyutlandırılmış taslağı ve orijinal çizimi ekleyin. Eksik bilgilerin yanına sıfır girmek veya önceki malzemenin uygun kalmaya devam ettiğini varsaymak yerine “bilinmiyor” yazın.

Üretimden Önce Çizimi Onaylayın

Saha incelemesi mevcut durumu tanımlar. Onaylanmış yedek parça çizimi, neyin üretileceğini ve karşılaması gereken koşulları tanımlar.

Orijinal çizim ile saha ölçümleri arasındaki farkları giderin. Bağlantı boyutlarını, bitmiş esnek eleman geometrisini, delik hazırlığını, kapatma konumunu, malzeme yapısını, hareket referansını ve tedarik kapsamını doğrulayın. Üretime başlamadan önce toleranslar ve sahaya bağlı boyutlar üzerinde anlaşın.

Teslim alındığında, duruş başlamadan önce tanımlamayı ve tedarik edilen bileşenleri onaylanmış belgelere göre kontrol edin. Kurulum; kelepçeleme, sızdırmazlık, yalıtım ve boşluk gereksinimleri dahil olmak üzere derze özel talimatları izlemelidir.

Yedek Parça Siparişlerini Sıklıkla Geciktiren Sorular

Bir yedek parça orijinal çizim olmadan değerlendirilebilir mi?

Evet. Boyutlandırılmış bir saha incelemesi, fotoğraflar ve çalışma bilgileri ilk incelemeyi destekleyebilir. Eksik hareket veya malzeme bilgileri, üretimden önce yine de mühendislik onayı gerektirebilir.

Sadece kumaş kayış değiştirilebilir mi?

Mevcut çerçeveler, bağlantı bileşenleri ve iç koruma uygun kaldığı sürece potansiyel olarak mümkündür. İnceleme ve üzerinde anlaşılan kapsam, sadece kayış değişiminin uygun olup olmadığını belirler.

Daha geniş bir kayış tekrarlayan yırtılmaları çözer mi?

Mutlaka değil. Daha fazla malzeme, yırtılmanın nedenini belirlemez veya açıklığı doğrulamaz. Kayış boyutlarını değiştirmeden önce bağlantı geometrisini, hareketi, sıcaklığı ve temas kanıtlarını gözden geçirin.

Değişim Derz Detaylarınızı BSTFLEX'e Gönderin

BSTFLEX şunları üretir: metalik olmayan kumaş genleşme derzleriyuvarlak, dikdörtgen ve özel konfigürasyonlarda. Değişim gereksinimleri, mevcut çizimlerden, boyutsal kayıtlardan ve çalışma koşullarından değerlendirilebilir.

Derz etiketini, inceleme taslağını, fotoğrafları, talep edilen tedarik kapsamını ve gerekli teslim tarihini gönderin. Teklifin sadece boyutları değil uygulamayı da karşılaması için sıcaklık, basınç, gaz bileşimi ve hareket verilerini ekleyin.
