Birini seçmekkurbağa yavrusu conta bandıBu sadece ampul çapı seçmekle ilgili bir mesele değil. Dış profili aynı olan iki conta, kaplama kumaşları, iç çekirdekleri ve yüzey işlemleri değiştirildiğinde çok farklı davranabilir.
Endüstriyel fırınlar, ocaklar, kazanlar ve ısıtmalı kapalı alanlar için, kurbağa yavrusu şeklindeki contayı belirtmenin en kullanışlı yolu, onu üç unsurun mühendislik ürünü bir kombinasyonu olarak ele almaktır:dış kaplama, iç çekirdek ve bitmiş profil.
Dış kumaş, contanın maruz kalma kapasitesinin büyük bir bölümünü belirler. İç kısım sıkıştırma ve geri dönüşü kontrol eder. Ampul ve kuyruk boyutları, bitmiş contanın ekipmana nasıl oturacağını belirler.
BSTFLEX üretirkurbağa yavrusu conta bantları ve yüksek sıcaklık kurbağa yavrusu contalarıFiberglas, silika, seramik, bazalt, aramid ve kaplamalı tekstil kaplamaların, elyaf, paslanmaz çelik ve Inconel çekirdek yapılarıyla birleştirilmesiyle üretilmiştir.
Dönemkurbağa yavrusu conta bandıBu tanım, sabit bir malzeme spesifikasyonundan ziyade esnek sızdırmazlık profillerinden oluşan bir aileyi tanımlar.
Yedek conta temin edilirken bu ayrım önemlidir. Sadece "kurbağa yavrusu bandı" olarak tanımlanan bir ürün, mühendise ampulün fiberglas halat, seramik elyaf, paslanmaz çelik ağ veya Inconel takviyesi içerip içermediğini söylemez.
Faydalı bir şartname şu unsurları içermelidir:
Kapak, ampulü çevreleyen açıkta kalan tekstil parçasıdır. Ayrıca genellikle contayı ekipmana sabitlemek için kullanılan düz kuyruk kısmını da oluşturur.
Isı maruziyeti, aşınma, radyasyonel ısı, kimyasal temas ve çevresel işlem koşullarına göre farklı örtü malzemeleri seçilmelidir.
Fiberglas, birçok endüstriyel ısı yalıtım uygulaması için pratik bir başlangıç noktasıdır. Farklı çekirdek malzemelerinin etrafına şekillendirilebilen esnek bir dokuma yapısı sağlar.
Önemli avantaj sadece fiberglasın kendisi değil, aynı zamanda altına inşa edilebilecek çekirdek konfigürasyonlarının sayısıdır.

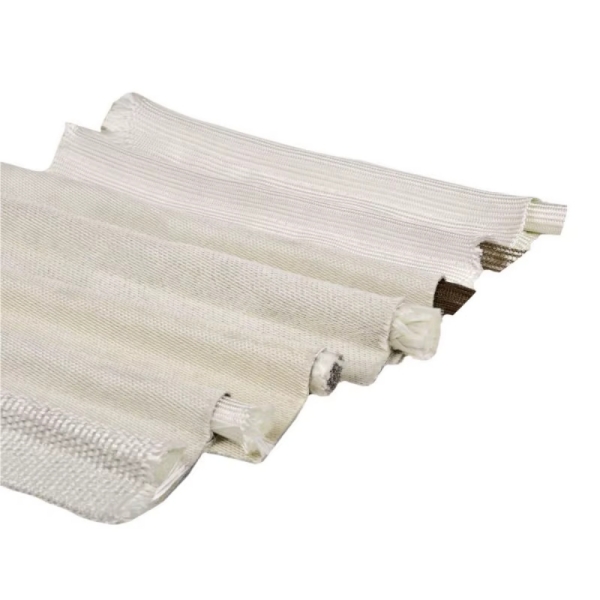

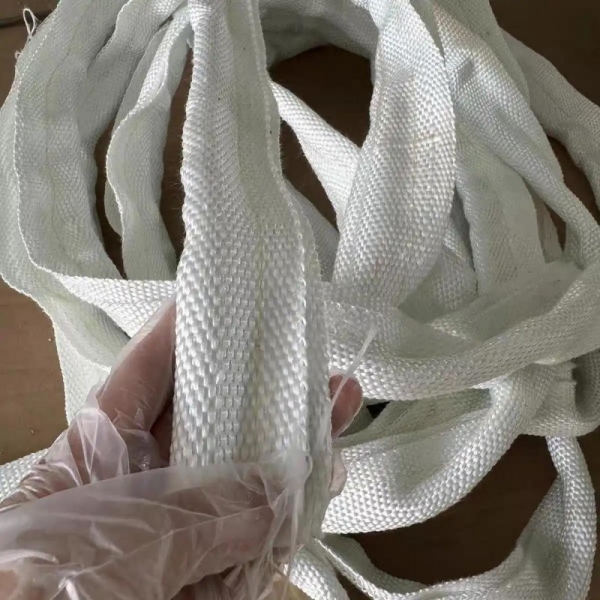

Yumuşak, tamamen elyaf yapılı ürünler için BSTFLEX şunları üretmektedir:Fiberglas Kaplama Fiberglas Çekirdek Kurbağa Yavrusu ContasıFiberglas çekirdek, metal takviyesi olmadan nispeten yumuşak bir sıkıştırma tepkisi sağlar.

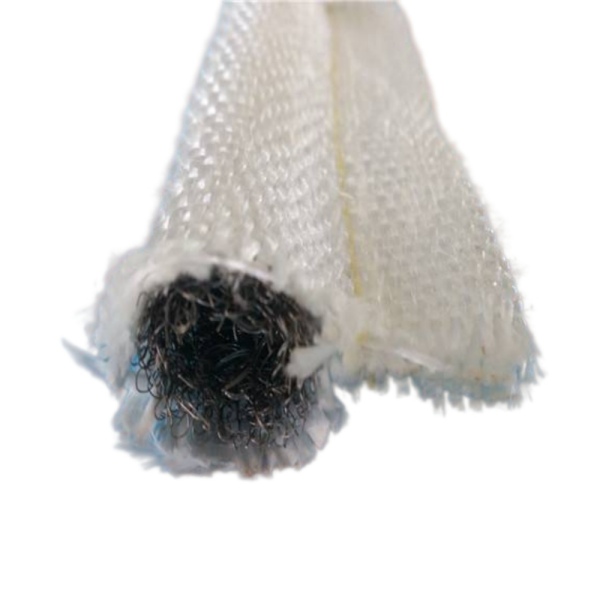

Daha fazla mekanik desteğe ihtiyaç duyulan durumlarda,Fiberglas Kaplama Paslanmaz Çelik Çekirdek Kurbağa Yavrusu ContasıTekstil kaplamayı güçlendirilmiş metal bir çekirdekle birleştirir.
Daha fazla ampul çökmesi ve daha düşük kapanma kuvveti gerektiren uygulamalar için,Fiberglas Kaplama Paslanmaz Çelik İçi Boş Çekirdekli Kurbağa Yavrusu ContaBu da başka bir sıkıştırma özelliği sağlar.
Silika kumaş, termal koşulların standart fiberglas yapılarının pratik aralığını aştığı durumlarda veya şartnamede daha yüksek sıcaklığa dayanıklı bir tekstil örtüsü gerektiğinde tercih edilir.
Kapak, contanın tamamında otomatik olarak silika kullanmak yerine farklı çekirdeklerle eşleştirilebilir.
Örneğin,Silika Kumaş Kaplı Seramik Çekirdekli Kurbağa Yavrusu Şeklinde ContaSilika tekstil yüzeyini sıkıştırılabilir seramik elyaf çekirdeğiyle birleştirir.
Metalik iç takviye gerektiren uygulamalar için,Silika Kumaş Kaplamalı ve Inconel Çekirdekli Yüksek Sıcaklık Tapploe ContasıFarklı bir mühendislik yaklaşımı kullanıyor: silika kumaş, maruz kalınan termal ortamı ele alırken, Inconel çekirdek iç metalik destek sağlıyor.
Seramik tekstil örtüler, yüksek sıcaklığa dayanıklı elyaf yapısının gerekli olduğu daha zorlu ısı yalıtım koşullarında kullanılır.
Tekrar belirtmek gerekirse, çekirdek seçimi, nihai contanın davranışını değiştirir.
OSeramik Kumaş Kaplama Seramik Çekirdekli Kurbağa Yavrusu ContasıTamamen seramik bir tekstil/elyaf yapısı sunar.
Bunun aksine,Seramik Kumaş Kaplama Inconel Çekirdek Kurbağa Yavrusu ContaSeramik kapağın altında metalik takviye kullanılmıştır.
Uygulama aynı zamanda önemli ölçüde sürtünme veya mekanik maruziyeti içeriyorsa, ek bir metalik koruyucu kılıf da eklenebilir.Inconel Çorap Seramik Kumaş Kaplama Seramik Çekirdek Kurbağa Yavrusu ContaBu çok katmanlı yapı konsepti etrafında tasarlanmıştır.
Bir kaplama veya işlem, alttaki elyaf ailesini değiştirmeden fiberglas contanın yüzey özelliklerini değiştirebilir.
OVermikülit Kaplı Fiberglas Kurbağa Yavrusu Şeklinde Conta BandıBu ürün, işlenmiş fiberglas yüzey ve güçlendirilmiş çekirdek yapısının gerekli olduğu endüstriyel termal yalıtım uygulamaları için tasarlanmıştır.
Bu tip yapı, fırın kapıları, kazanlar, fırınlar, ocaklar ve diğer ısıl işlem ekipmanları için geçerlidir.
Silikon kaplama, vermikülit işleminden farklı bir dizi gereksinimi karşılar.
Silikon kaplı fiberglas yüzey, daha pürüzsüz bir dış yüzey kaplaması, geliştirilmiş kullanım özellikleri ve belirli çevresel etkilere karşı ek direnç sağlayabilir.
OSilikon Kaplı Fiberglas Kurbağa Yavrusu ContasıBu nedenle, her yüksek sıcaklık fiberglas conta için bir alternatif olarak değil, kendi başına bir ürün ailesi olarak ele alınması daha doğru olur.
Kimyasal direnç, yüzeyden ayrılma özellikleri veya proses temizliğinin önemli olduğu durumlarda, PTFE kaplı fiberglas düşünülebilir.
BSTFLEX, aşağıdaki ürünleri üretmektedir:PTFE Kaplı Fiberglas Kaplama Fiberglas Çekirdek Kurbağa Yavrusu Contasıİç kısmında fiberglas bir çekirdek bulunan.
PTFE'nin kendine özgü termal sınırlamaları olduğundan, bu yapının seçimi yalnızca sıcaklığa değil, sıcaklık ve kimyasal maruziyetin gerçek kombinasyonuna göre yapılmalıdır.
Radyant ısı, doğrudan temas sıcaklığına kıyasla farklı bir sızdırma zorluğu yaratır.
Önemli miktarda radyasyon enerjisine maruz kalan ekipmanlar için, conta yapısına yansıtıcı bir yüzey eklenebilir.
OAlüminize Fiberglas Kurbağa Yavrusu ContasıIsı yayılımının yalıtım gereksiniminin bir parçası olduğu uygulamalarda, fiberglas tekstil alt tabakasını ısı yansıtıcı bir yüzeyle birleştirir.
Bazalt lifi, endüstriyel ısı yalıtımı için bir başka mineral lif seçeneği sunmaktadır.

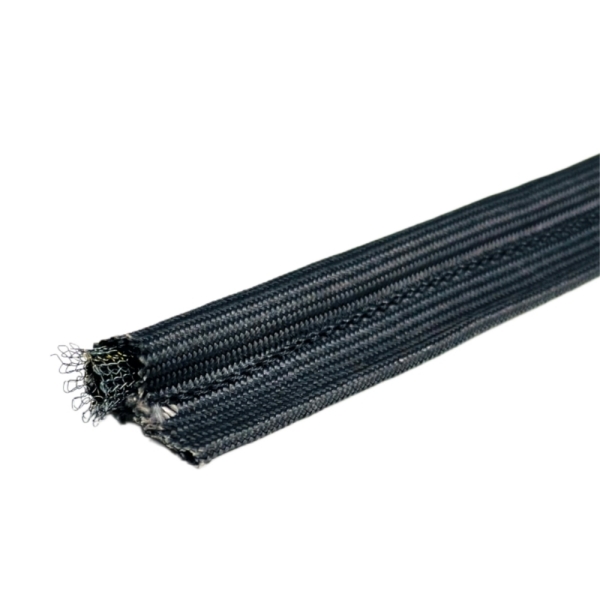

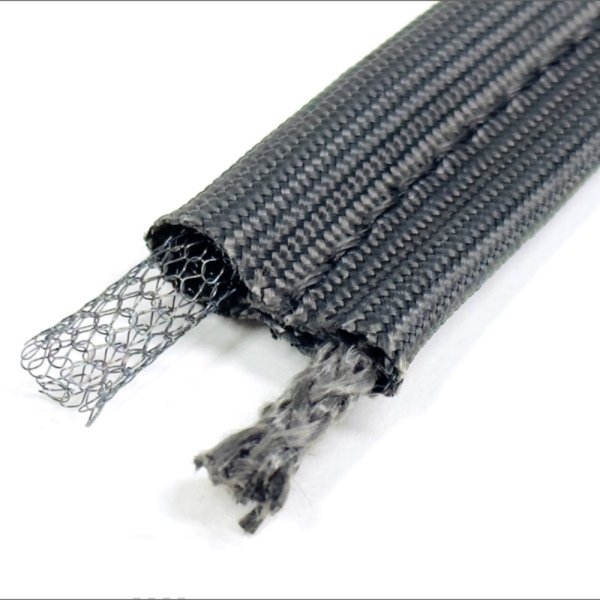

OBazalt Kumaş Kaplama Tel Örgü Çekirdek Kurbağa Yavrusu ContasıDokuma bazalt kaplamayı iç kısımda bulunan tel örgü çekirdekle birleştirerek, tekstil esnekliği ve mekanik takviye arasında bir denge sağlar.
Bazı sızdırmazlık ortamlarında, mümkün olan en yüksek sıcaklık dayanımına ulaşmaktan ziyade aşınma ve mekanik dayanıklılığa daha fazla önem verilir.
Bu koşullar altında, aramid kumaş termal elyaf çekirdeğiyle birleştirilebilir.
OAramid Kaplamalı Fiberglas Çekirdekli Kurbağa Yavrusu Şeklinde Conta BandıBu yaklaşım, aramid dış kaplamayı fiberglas iç çekirdekle birleştirerek kullanılır.
Yüksek sıcaklık contalarının özelliklerinde genellikle dış kaplama malzemesine dikkat edilir, ancak iç kısım da aynı derecede önemli olabilir.
Çekirdek, ampulün ne kadar kolay sıkıştığını, temas yüzeyine ne kadar sıkıca geri ittiğini ve kapı açıldıktan sonra profilin ne kadar iyi eski haline döndüğünü etkiler.
Fiberglas çekirdek, yumuşak, metal olmayan bir sızdırmazlık ampulü oluşturur. Esneklik ve uyumluluğun metalik takviyeden daha önemli olduğu yerlerde kullanışlıdır.
Fiberglas çekirdeğin yoğunluğu ve yapısı, üretilen contanın kapanma kuvvetini ve sıkıştırma davranışını etkiler.

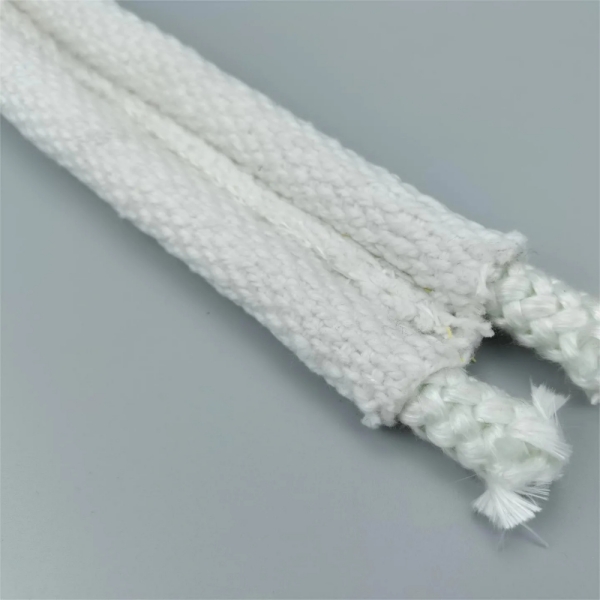

Çekirdeğin kendisinin daha zorlu termal ortamlara uygun olması gerektiğinde seramik elyaf kullanılabilir.
İstenilen dış yüzey ve toplam conta yapısına bağlı olarak seramik kumaş veya silika kumaş ile birleştirilebilir.
Paslanmaz çelikten yapılmış bir çekirdek, ampule metalik takviye sağlar.
Bu yapı, contanın tekrarlanan sıkıştırma döngülerine maruz kaldığı durumlarda daha fazla yapısal destek ve faydalı esneklik sağlayabilir.
Bu durum, özellikle üretim veya bakım sırasında sık sık açılan endüstriyel kapılar ve paneller için geçerlidir.
İçi boş metal çekirdek, geleneksel katı veya yoğun ağ yapılı çekirdekle karıştırılmamalıdır.

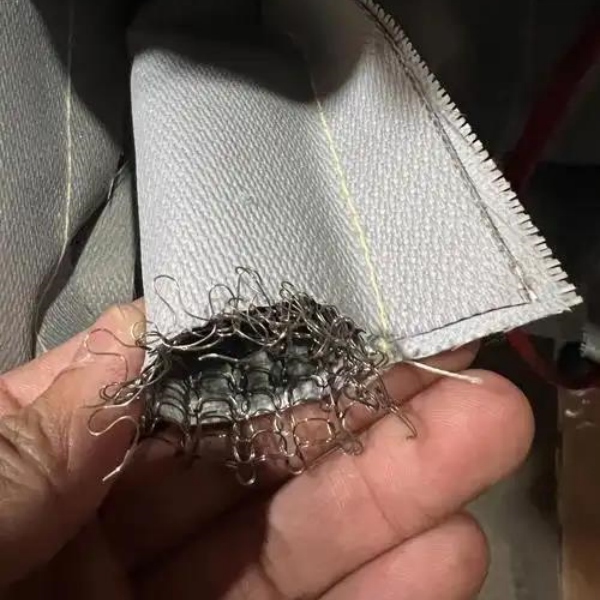

Açık merkezli yapısı, ampulün basınç altında daha kolay büzülmesini sağlar. Bu, ekipmanı kapatmak için gereken kuvveti azaltırken, contanın sızdırmazlık boşluğundaki daha büyük varyasyonları karşılamasına olanak tanır.
Bu nedenle, biriçi boş çekirdekli kurbağa yavrusu contasıÖzellikle büyük kapılarda, erişim kapaklarında ve düz olmayan birleşme yüzeylerinde oldukça faydalı olabilir.
Metal çekirdeğin kendisinin daha zorlu bir termal ortamda çalışması gerektiğinde Inconel takviyesi düşünülebilir.
Hem dış tekstil malzemesinin hem de iç takviyenin zorlu kullanım koşullarına uygun olarak seçildiği bir conta oluşturmak için silika veya seramik kaplamalarla birleştirilebilir.
Tel örgü çekirdekleri, metalik takviye ve sıkıştırılabilirlik arasında kullanışlı bir denge sağlar.
Ampulün yük altında nasıl tepki vereceğini etkileyebilecek faktörler arasında ağ alaşımı, tel çapı, örgü yoğunluğu ve çekirdek geometrisi yer almaktadır.
| Yapı | Birincil Charakteristik | Tipik Seçim Nedeni |
|---|---|---|
| Fiberglas + Fiberglas Çekirdek | Yumuşak, metalik olmayan sıkıştırma | Genel termal kapı yalıtımı |
| Fiberglas + Paslanmaz Çelik Çekirdek | Güçlendirilmiş ampul | Tekrarlanan kompresyon ve mekanik destek |
| Fiberglas + İçi Boş Paslanmaz Çelik Çekirdek | Yüksek sıkıştırılabilirlik | Daha düşük kapatma kuvveti ve düzensiz boşluklar |
| Silika + Seramik Çekirdek | Yüksek sıcaklığa dayanıklı elyaf yapısı | Zorlu termal ekipman |
| Silika + Inconel Çekirdek | Metal takviyeli yüksek sıcaklık örtüsü | Şiddetli termal ve mekanik koşullar |
| Seramik + Seramik Çekirdek | Yüksek sıcaklık tekstil/elyaf sistemi | Fırınlar ve ocaklar |
| Seramik + Inconel Çekirdek | Güçlendirilmiş çekirdeğe sahip yüksek sıcaklık örtüsü | Metal destek gerektiren termal ekipman |
| PTFE Fiberglas + Fiberglas Çekirdek | Kaplamalı yüzey ve yumuşak iç kısım | Kimyasal veya prosese özgü ortamlar |
| Alüminize Fiberglas | Yansıtıcı dış yüzey | Radyant ısıya maruz kalma |
| Bazalt + Tel Örgü Çekirdek | Takviyeli mineral tekstil | Termal ve mekanik sızdırmazlık |
| Aramid + Fiberglas Çekirdek | Yumuşak elyaf çekirdeğe sahip dayanıklı tekstil ürünü. | Aşınmaya duyarlı uygulamalar |
En sık yapılan satın alma hatalarından biri, yedek contayı yalnızca dış çapına bakarak sipariş etmektir.
Aynı nominal ampul çapına sahip üç kurbağa yavrusu şeklindeki contayı ele alalım:
Dış boyutları benzer görünse de, her bir ampulü sıkıştırmak için gereken kuvvet önemli ölçüde farklı olabilir.
Bu durum kapı kapanma basıncını, sızdırmazlık temasını ve uzun vadeli davranışını etkiler.
Yenileme projelerinde, mümkün olduğunca orijinal temel yapının belirlenmesi gerekmektedir.
Ampul ve kuyruk şeklindeki profil, sıkıştırılabilir bir contanın kapıya, çerçeveye, kapağa veya panele mekanik olarak bağlı kalması gereken durumlarda özellikle kullanışlıdır.
Tipik endüstriyel uygulamalar şunlardır:
Endüstriyel fırın kapağı hem termal hem de mekanik sızdırmazlık sorunu yaratır.
Conta, çalışma sıcaklıklarındaki değişikliklere bağlı olarak kapı çerçevesinin genleşmesi ve büzülmesi sırasında binlerce sıkıştırma döngüsüne maruz kalabilir.
Düşük kapanma kuvveti ve uyumluluğun öncelikli olduğu durumlarda yumuşak fiberglas bir çekirdek uygun olabilir. Ek mekanik dayanıklılık gerektiğinde paslanmaz çelik bir çekirdek seçilebilir. Önemli miktarda sıkıştırma gerektiğinde ise içi boş metal bir çekirdek başka bir seçenek sunabilir.
Bu nedenle, yalnızca "fiberglas fırın kapısı contası" belirtmek, mühendislik ürünü bir yedek parça için genellikle yetersizdir.
Fırın uygulamalarında malzeme sıcaklık dayanımı daha fazla önem kazanmaktadır.
Gerçek maruz kalma koşullarına bağlı olarak, fiberglas, vermikülit ile işlenmiş fiberglas, silika veya seramik tekstil yapılarla değiştirilebilir veya desteklenebilir.
İç çekirdek de dikkate alınmalıdır. Yüksek sıcaklığa dayanıklı dış kaplama, her iç çekirdeğin aynı çalışma ortamı için uygun olduğu anlamına gelmez.
Conta sisteminin tamamı, bütünsel bir yapı olarak değerlendirilmelidir.
Fırınlar ve ısıl işlem sistemleri, yüksek sıcaklığı sık termal döngü ve boyutsal hareketle birleştirebilir.
Bu ortamda silika ve seramik tekstil kaplamalar özellikle önem kazanırken, seramik elyaf ve Inconel çekirdek seçenekleri iç yapının hizmet koşullarına uygun hale getirilmesine olanak tanır.
Hava kanalı ve damper sızdırmazlığında tek endişe kaynağı sıcaklık değildir.
Titreşim, basınç, yüzey hizalaması, açılma frekansı ve proses gazının kimyasal bileşimi de malzeme seçimini etkileyebilir.
Panel hizalamasının değiştiği durumlarda içi boş bir profil kullanışlı olabilirken, contanın tekrarlanan mekanik döngülere maruz kaldığı durumlarda güçlendirilmiş metalik bir çekirdek tercih edilebilir.
Pratik bir seçim süreci, katalog materyallerinden ziyade ekipmanla başlamalıdır.
Normal sürekli sıcaklığı, beklenen en yüksek sıcaklığı ve contanın doğrudan sıcak gaza, radyasyonel ısıya veya sadece ekipman gövdesinin sıcaklığına maruz kalıp kalmadığını kaydedin.
Yağ, kimyasal madde, nem, aşınma, toz, proses kirliliği ve yayılan ısı açısından kontrol edin.
Kapının kapalı olduğu konumdaki boşluğu ölçün. Mümkünse, kapının etrafındaki birkaç noktayı kontrol edin çünkü boşluk düzgün olmayabilir.
Ampul, aşırı kapanma kuvveti oluşturmadan teması sürdürecek kadar sıkışmalıdır.
Dış ortam koşullarına göre fiberglas, silika, seramik, bazalt, aramid veya uygun kaplamalı bir kumaş seçin.
İstenilen sertlik, geri dönüş ve sıcaklık dayanımına göre fiber, paslanmaz çelik, içi boş paslanmaz çelik, Inconel veya başka bir çekirdek seçin.
Kuyruk genişliği ve kalınlığı, ekipmanda kullanılan sabitleme şeridi, vidalar, perçinler, klipsler, cıvatalar veya montaj kanalı ile uyumlu olmalıdır.
Yeni veya değiştirme içinkurbağa yavrusu conta bandıEksiksiz başvuru verileri sağlamak, yanlış yapı türünü seçme riskini azaltır.
Standart katalog kombinasyonları faydalı başlangıç noktalarıdır, ancak her endüstriyel sızdırmazlık sorununu kapsamazlar.
BSTFLEX, kaplama malzemesini, kaplamayı, iç çekirdeği, ampul çapını, kuyruk genişliğini ve son profilini değiştirerek özel kurbağa yavrusu şeklinde conta tasarımları geliştirebilir.
Bu, bir OEM'in veya bakım mühendisinin tek bir standart yapıyı kabul etmek yerine, gerçek çalışma ortamına uygun bir conta belirlemesine olanak tanır.
Mühendislik mantığı şu şekilde özetlenebilir:
Kaplama Malzemesi + Çekirdek Yapısı + Profil Geometrisi + Uygulama Koşulları = Bitmiş Kurbağa Yavrusu Contası
Kurbağa yavrusu şeklindeki conta bandı, sıkıştırılabilir bir şişkinlik ve düz bir montaj ucundan oluşan esnek bir sızdırmazlık profilidir. Bu terim, belirli bir malzeme yerine birçok farklı kapak ve çekirdek kombinasyonunu tanımlayabilir.
Yaygın seçenekler arasında fiberglas, silika, seramik, bazalt ve aramid kumaşların yanı sıra silikon, PTFE, vermikülit veya alüminize yüzeyli fiberglas yapılar yer almaktadır.
Tasarıma bağlı olarak, ampulün içinde fiberglas, silika veya seramik elyaf, paslanmaz çelik tel örgü, içi boş paslanmaz çelik örgü, Inconel örgü veya başka bir mühendislik ürünü çekirdek bulunabilir.
Elyaf çekirdekler genellikle yoğun metalik takviyeye göre daha yumuşak sıkıştırma sağlar, ancak gerçek sertlik çekirdek yoğunluğuna ve yapısına bağlıdır. İçi boş metalik çekirdekler ayrıca metalik esneklikle birlikte yüksek sıkıştırılabilirlik de sağlayabilir.
İçi boş bir yapı, ampulün önemli ölçüde sıkıştırılması gerektiği durumlarda, ekipmanın sınırlı kapatma kuvvetine sahip olduğu durumlarda veya kapı veya panel çevresindeki sızdırmazlık boşluğunun değiştiği durumlarda kullanışlıdır.
Inconel çekirdekler, metalik takviyenin kendisinin yüksek sıcaklık dayanımı ve mekanik stabilite gerektirdiği zorlu termal uygulamalar için tercih edilmektedir.
Evet. Farklı malzemelerin birleştirilmesi, mühendislik ürünü kurbağa yavrusu şeklindeki contaların başlıca avantajlarından biridir. Silika, seramik veya Inconel çekirdeklerle, seramik kumaş seramik veya metal çekirdeklerle, fiberglas ise elyaf, paslanmaz çelik veya içi boş metal çekirdeklerle birleştirilebilir.
Evet. Mevcut bir conta, kesit çizimi, fotoğraflar ve ekipman boyutları, orijinal ekipman üreticisi (OEM) veya yedek parça profili geliştirmek için kullanılabilir.
Her fırın, ocak, fırın veya termal muhafaza için en iyi olan tek bir conta bandı yoktur. Doğru çözüm, kapak, çekirdek ve profilin gerçek çalışma koşulları altında nasıl birlikte çalıştığına bağlıdır.
BSTFLEX, özelleştirilmiş ürünler üretmektedir.kurbağa yavrusu contaları, kurbağa yavrusu keçeleri ve kurbağa yavrusu conta bantlarıÇeşitli tekstil malzemeleri, kaplamalar, elyaf çekirdekleri ve metalik takviye seçenekleri kullanılarak.
Tamamını görüntüleBSTFLEX Tadpole Conta ve Tadpole Keçe serisiAlternatif olarak, mevcut conta örneğinizi, çiziminizi, çalışma sıcaklığını, ampul çapını, kuyruk genişliğini ve gerekli miktarı değerlendirme ve fiyat teklifi için bize gönderebilirsiniz.
