Örgülü ve Örme Yangın Kılıfı: Hangi Yapıyı Seçmelisiniz?

Örgü ve triko yangın kılıfları, alt kısımlarında farklı fiberglas yapılar kullanırken aynı silikon kaplı dış yüzeye sahip olabilir. Örgü bir yangın kılıfı iç içe geçmiş iplikler kullanır; triko bir yangın kılıfı ise birbirine bağlı ilmekler kullanır. Bu fark kurulum, bükülme ve taşıma sırasında önemlidir, ancak hangi bitmiş kılıfın daha iyi termal koruma sağladığını belirlemez.

Belirli bir rotaya sahip tekrar üretilen hortum tertibatları için örgü yapı pratik bir başlangıç noktasıdır. Bükümler etrafında uyum veya değişen montaj şekilleri ana endişe kaynağı olduğunda, triko bir alternatifi değerlendirin. Nihai seçimi sadece yapı adına göre değil, bitmiş kılıf spesifikasyonuna ve bir kurulum numunesine göre yapın.

BSTFLEX yangın kılıfı serisi hortum, kablo, tel ve sıvı hattı koruması için her iki yapıyı da içerir. Bu kılavuz, her iki türü de üretim için onaylamadan önce nelerin karşılaştırılması gerektiğini açıklar.

Örgü ve Triko Yangın Kılıfı Arasında Neler Değişir?

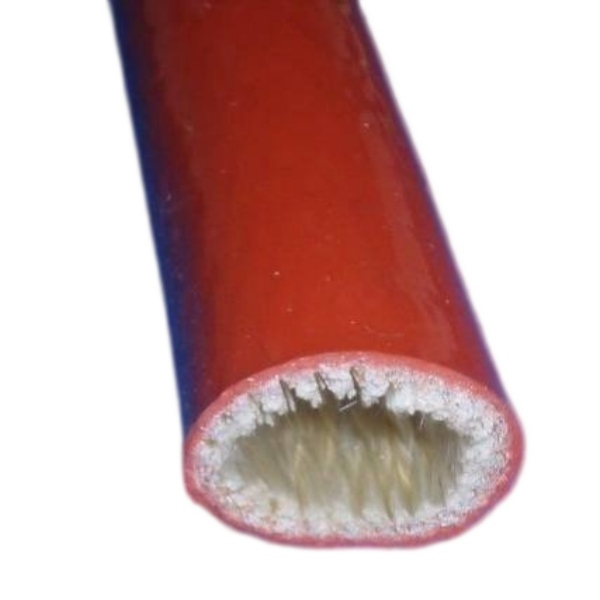

Örgü fiberglas yapı

Örgü bir yangın kılıfında, fiberglas iplikler boru etrafında iç içe geçmiş bir desende çaprazlanır. Örgü geometrisi ve iplik sıkılığı, silikon kaplama uygulanmadan önce tekstil yapısını belirler.

Sıkı bir şekilde oluşturulmuş bir örgü, taşıma ve montaj için kompakt bir boru gövdesi sağlayabilir. Örgü, sert olduğu anlamına gelmez: genişletilebilir örgü yapılar da mevcuttur. Bitmiş silikon kaplı bir kılıfın izin verilen genişlemesi, kaplanmamış bir örgüden çıkarım yapmak yerine o ürün için belirlenmelidir.

BSTFLEX EFRS örgülü silikon fiberglas yangın kılıfı örgülü bir fiberglas alt tabakayı silikon kauçuk ile birleştirir ve hortumları, telleri, kabloları ve hatları korumak için sunulur.

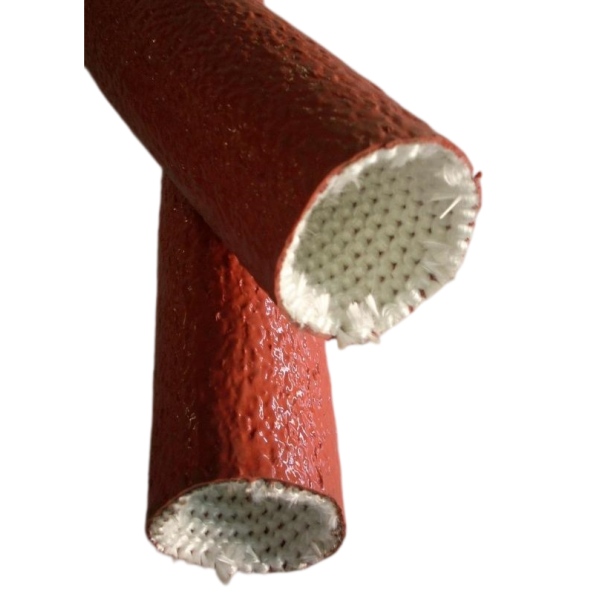

Triko fiberglas yapı

Triko bir yangın kılıfında iplik, örgünün çapraz deseninin aksine birbirine bağlı ilmekler oluşturur. İlmek geometrisindeki değişiklikler, tekstilin deforme olmasına ve altındaki bileşeni takip etmesine olanak tanır. Triko yapı, esnekliğe katkıda bulunan bir unsurdur, ancak bunun için tam bir spesifikasyon değildir.

BSTFLEX triko yangın kılıfı silikon kauçuk kaplamalı triko fiberglas kullanır. Uyum ve kurulum esnekliğinin önemli olduğu montajlar için değerlendirilebilecek bir seçenektir.

Örgü ve Triko Yangın Kılıfı Karşılaştırması: Pratik Karşılaştırma

Numuneleri kısa listeye almak için bu karşılaştırmayı kullanın. Bu, her örgülü ve örme yangın kılıfının bir sıralaması değildir: farklı duvar yapıları ve kaplamalar sonucu değiştirebilir.

Ne Zaman Örgülü Yangın Kılıfı Seçmelisiniz?

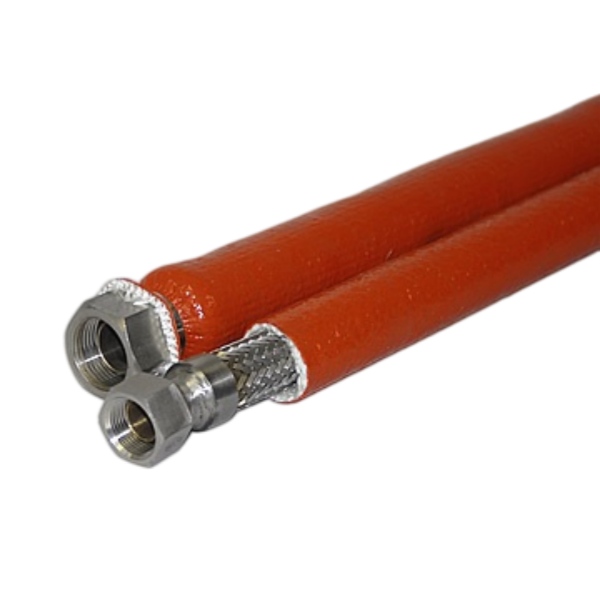

Proje tanımlı bir boru yapısı gerektirdiğinde ve korunan tertibat tekrarlanabilir boyutlara sahip olduğunda örgülü bir yangın kılıfı ile başlayın. Örneğin bir OEM hortum montajcısı, EFRS serisini hortum çizimi, kılıf kesim uzunluğu ve planlanan bağlantı parçası kurulum sırasına göre değerlendirebilir.

Numunenin hortum boyunca nasıl ilerlediğini, bükümlerde nasıl durduğunu ve bitmiş uçların yerinde kalıp kalmadığını karşılaştırın. Daha uzun bir korumalı bölüm için, ürünü sadece kısa bir numuneden onaylamak yerine amaçlanan uzunluğu deneyin.

Örgülü yapı, onaylı bir çizim veya yeterlilik tarafından açıkça istendiğinde de doğru seçimdir. Sadece nominal iç çapı ve reklamı yapılan sıcaklığı benzer görünüyor diye örme bir kılıfı ikame etmeyin. İkame, gerçek gereksinimlere göre gözden geçirilmelidir.

Ne Zaman Örme Yangın Kılıfı Seçmelisiniz?

Kurulum uyumluluk konusunda özel taleplerde bulunduğunda örme bir yangın kılıfını değerlendirin. Örnekler arasında birkaç bileşenin etrafından dolaştırılan bir hortum, kesitinde yerel değişiklikler olan bir kablo demeti veya kılıf sertliğinin kurulumu zorlaştırdığı bir tertibat yer alır.

Örme numuneyi, örgülü deneme için kullanılan aynı tertibat üzerinde karşılaştırın. Rotayı aşırı toplanma olmadan takip edip etmediğini, kaplamanın sağlam kalıp kalmadığını ve konumlandırmadan sonra gerekli kapsamanın korunup korunmadığını gözlemleyin.

Hareketli ekipmanlar için, amaçlanan hareketi değerlendirmeye dahil edin. Elle bükülmesi kolay olan bir kılıf, tekrarlanan servis hareketi boyunca mutlaka kabul edilebilir bir performans sergilemiş sayılmaz. İlk yumuşaklığı bir dayanıklılık sonucu olarak ele almak yerine, gerekli test koşullarını ekipman görevine göre belirleyin.

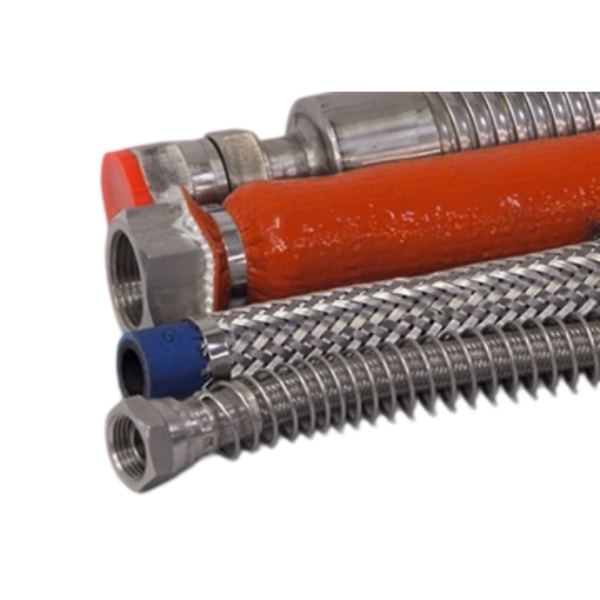

Bükülme Esnekliğini Bağlantı Parçaları Üzerindeki Genleşmeden Ayırın

İki soru genellikle birleştirilir: kılıf rota etrafında bükülecek mi ve bağlantı parçasının üzerinden geçecek mi? Bunlar ayrı kontroller gerektirir. Bir kılıf dar bir eğriyi takip edebilir ancak büyük bir konektörü geçmek için yeterli açıklıktan yoksun olabilir.

Gerçek hortum veya demet dış boyutlarını ve kurulum yolu üzerindeki en büyük özelliği kaydedin. Hortum gövdesinin en büyük bölüm olduğunu varsaymak yerine yüksükleri, somunları, konektörleri ve dirsekleri kontrol edin.

Örneğin, 38 mm bağlantı parçasına sahip varsayımsal bir 25 mm hortumu düşünün. Nominal 29 mm'lik bir kılıf, sadece örme olduğu için onaylanmamalıdır. Kullanılabilir açıklığı ve izin verilen genleşmesi, bitmiş kılıfa zarar vermeden bağlantı parçasını yine de barındırmalıdır. Daha büyük bir tüp seçmek, daha küçük hortum boyunca ortaya çıkan uyumun kontrol edilmesini de gerektirir.

Yeni tertibat üretimi sırasında, kılıfı engelleyici uç monte edilmeden önce takmak sorunu çözebilir. Onaylı hortum montaj sürecini izleyin. Kullanılabilir uç erişimi olmayan kurulu bir hat için, örgülüden örmeye geçmek erişim sorununu ortadan kaldırmaz.

Açılabilir bir cırt cırtlı yangın kılıfıbu durumda değerlendirilmesi gereken ayrı bir yapıdır. Kapalı uyumu, dikiş kapsamı ve termal gereksinimleri bağımsız olarak kontrol edilmelidir.

Örgülü Yangın Kılıfı Daha Yüksek Bir Sıcaklık Derecesine Sahip mi?

Tanım gereği değil. Yayınlanmış BSTFLEX örgülü EFRS ve örme ürün sayfalarının her ikisi de 260°C sürekli sıcaklık üst sınırı tanımlar. Bu paylaşılan katalog değeri, termal veya mekanik performanslarının her yönünü birbirinin yerine kullanılabilir kılmaz.

Sürekli servis sıcaklığını kısa süreli alev veya erimiş sıçrama maruziyetinden ayırın. Süresi, test düzenlemesi ve kabul kriterleri olmayan bir tepe maruziyet rakamı, iki kılıfı karşılaştırmak için yeterli değildir.

Anlamlı bir termal karşılaştırma için ısı kaynağını, maruziyet süresini, kurulu geometriyi ve korunan bileşendeki kabul edilebilir sıcaklığı tanımlayın. Ardından önerilen kılıf yapısı için geçerli kanıt isteyin. Örgülü veya örme kelimelerinden bir sıcaklık düşüşü tahmin etmeyin.

Hortum, kablo veya sıvı hattı da kendi çalışma sınırlarını korur. Yangın kılıfı eklemek, korunan bileşenin nominal çalışma sıcaklığını artırmak için bir temel değildir.

Aşınmayı, Sıvıları ve Yeterliliği Ayrı Ayrı Karşılaştırın

Bir yapı karşılaştırması, bir kılıfın her açıdan daha güçlü olduğuna dair desteklenmeyen bir iddiaya dönüşmemelidir. Mekanik gereksinimi belirtin: bir brakette sürtünme, kurulum kullanımı, tekrarlanan esneme ve çekmeye karşı direnç farklı sorulardır.

Aşınmanın önemli olduğu yerlerde, ürünleri aynı temas ve hareket koşulları altında karşılaştırın. Sıvı maruziyetinin önemli olduğu yerlerde, gerçek sıvıyı, sıcaklığı ve temas süresini tanımlayın. Yağ direnci hakkındaki genel bir ifade, her hidrolik sıvı, yakıt veya temizlik kimyasalı için uygunluğu kanıtlamaz.

Aynı şekilde, örgülü yapı havacılık onayı kanıtı değildir ve örme yapı evrensel bir endüstriyel yeterlilik değildir. Bir sınıf tanımını, kanıtın kendisi olarak değil, ilgili şartnameyi ve kanıtı talep etmek için bir uyarı olarak ele alın.

Hangi ürünün ve yapının test edildiğini, hangi test yönteminin ve sürümünün kullanıldığını, hangi kurulumun değerlendirildiğini ve hangi kabul kriterlerinin uygulandığını sorun. Sonucu başka bir boyuta, kaplamaya, kapamaya veya tertibata uygulamadan önce kapsamı doğrulayın.

OEM Alıcıları için Numune Onay Planı

Her iki aday için bir tertibat çizimi ve bir set kabul gereksinimi gönderin. Bu, satın alma, mühendislik ve üretime karşılaştırma için ortak bir temel sağlar.

Maliyeti yalnızca her iki aday da gerekli performansı karşıladıktan sonra karşılaştırın. Metre başına fiyatın yanı sıra kurulum süresini, kesim firesini, paketlemeyi ve denetim işini de dahil edin. Farklı bir montaj süreci gerektiren daha ucuz bir kılıf, mutlaka daha düşük maliyetli bir bitmiş çözüm değildir.

Onaylı numuneyi ve parça tanımlamasını teknik resimle birlikte saklayın. Gelecekteki satın alımlar, sadece aynı renk ve çaptaki silikon yangın kılıfını değil, kabul edilen yapıyı ve spesifikasyonu referans almalıdır.

Sıkça Sorulan Sorular

Örgülü ve örme yangın kılıfı arasındaki temel fark nedir?

Fiberglas tekstil yapısı. Örgülü yangın kılıfı iç içe geçmiş iplikler kullanırken, örme yangın kılıfı birbirine bağlı ilmekler kullanır. Bitmiş silikon kaplama, duvar yapısı ve boyutlar da karşılaştırmaya dahil edilmelidir.

Örme yangın kılıfı her zaman daha mı esnektir?

Hayır. Örme bir alt katman faydalı bir uyum sağlayabilir, ancak tamamlanmış kılıf karşılaştırılmalıdır. Bükülme esnekliği, çap genişlemesi ve tekrarlanan hareket sırasındaki davranış ayrı performans gereksinimleridir.

Örme yangın kılıfı, örgülü yangın kılıfının yerini alabilir mi?

Uygulama izin verdiğinde bir alternatif olarak düşünülebilir, ancak nominal boyutu eşleştirmek yeterli bir onay değildir. Kurulumu, boyutları, termal gereksinimleri ve mevcut yapıyı belirten herhangi bir teknik resmi veya yeterliliği kontrol edin.

Hidrolik hortumlar için hangi yapı kullanılmalıdır?

Seçilen ürün montaj gereksinimlerini karşıladığında her ikisi de uygun olabilir. Gerekli koruma ile başlayın, ardından yönlendirmeyi, bağlantı parçası açıklığını, hareketi ve üretim kurulum sırasını karşılaştırın.

Hali hazırda kurulu bir montaj için hangi yapı daha iyidir?

Öncelikle erişilebilir bir uç ve boru şeklindeki bir kılıf için uygun bir yol olup olmadığını belirleyin. Bu erişim olmadan, farklı bir boru şeklindeki tekstil yapısının sorunu çözmesini beklemek yerine açılabilir bir yapıyı değerlendirin.

Örgülü ve Örme Yangın Kılıfı Numuneleri Talep Edin

BSTFLEX'e hortum veya kablo boyutlarını, en büyük bağlantı parçası boyutlarını, korunan uzunluğu, yönlendirme çizimini, ısıya maruz kalma durumunu ve gerekli miktarı gönderin. Kurulum aşamasını ve belirtilen test veya onay gereksinimlerini dahil edin.

Kullanın örgülü yangın kılıfı ve örme yangın kılıfı ürün sayfalarını numune seçimi için başlangıç noktası olarak kullanın. BSTFLEX, çap, duvar yapısı, kesim uzunluğu, işaretleme ve paketleme gereksinimlerini önerilen ürüne göre değerlendirebilir.

Ürün verileri, numune değerlendirmesi veya OEM teklifi için BSTFLEX ile iletişime geçin. Yan yana montaj denemesi gerektiğinde her iki yapıyı da belirtin.
