Fırın Kapıları için Fiberglas Merdiven Bant: Cıvata Deliği Aralığı ve Montaj

Yedek bir fırın kapısı bandı, eski şeridin genişliğiyle eşleşebilir ancak bağlantı elemanlarının etrafına yine de kötü bir şekilde oturabilir. Eksik olan bilgi genellikle cıvata düzeni, merkezi merdiven bölümünün genişliği veya kapı kapandıktan sonra mevcut olan kalınlıktır.

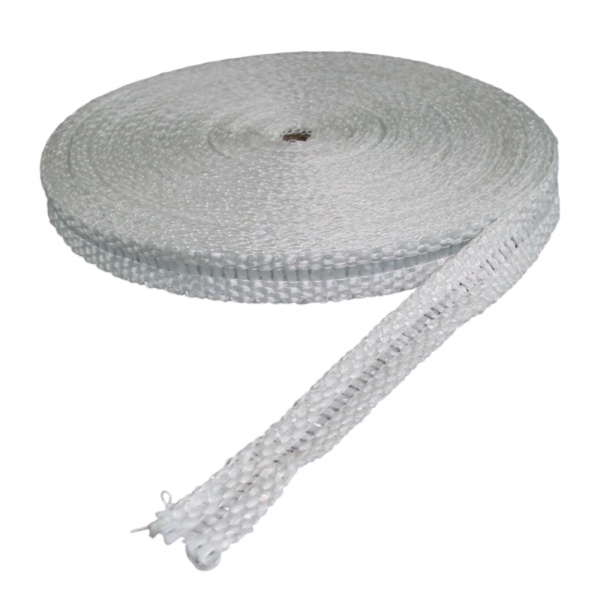

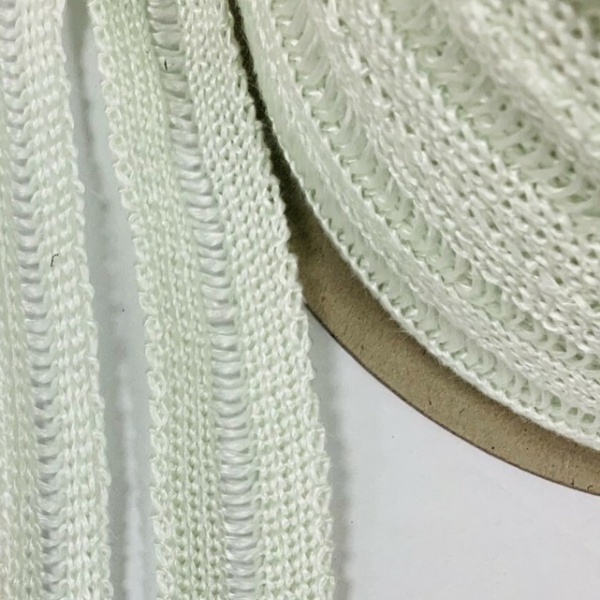

Dokuma fiberglas merdiven bandı, sabitleme cıvatalarını veya vidalarını yerleştirmek için merkezinden seçilmiş boyuna ipliklerin çıkarıldığı termal bir tekstil ürünüdür.Bu yapı aynı zamanda fiberglas drop warp bant veya cıvata deliği bandı olarak da tanımlanır. Açık dokuma, sabitlemeye yardımcı olur ancak ürün adı, fabrikada delinmiş bir delik düzenini belirtmez.

BSTFLEX fiberglas merdiven bandıendüstriyel fırın ve ocak sızdırmazlık detayları için tedarik edilir. Bandın nasıl oturacağını, nasıl tutulacağını ve birleşme yüzeyine nasıl temas edeceğini belirlemek için ekipman çizimini ve temsili bir numuneyi kullanın.

Merdiven Bandının Sabit Bir Cıvata Deliği Aralığı Var mıdır?

Drop-warp yapısı, tek başına sabit bir cıvata aralığını tanımlamaz.Cıvata aralığı, ekipman üzerindeki bağlantı elemanları arasındaki merkezden merkeze mesafedir. Merdiven bölümü, tekstilin bir özelliğidir. Bunlar ayrı teknik özelliklerdir.

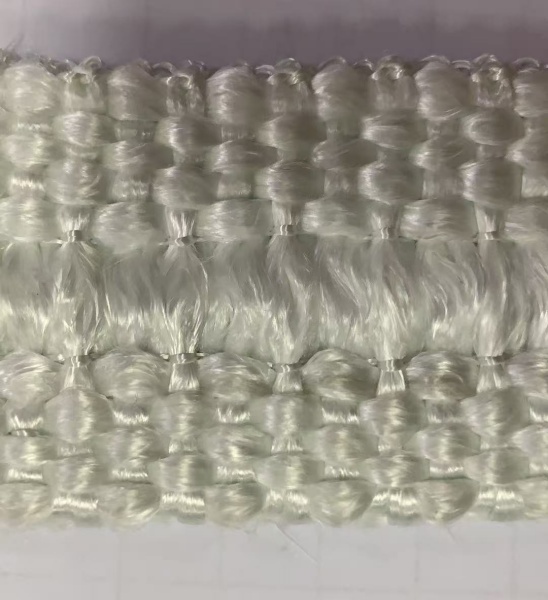

Merkez, zorunlu olarak engelsiz bir yuva değildir: boyuna çözgü ipliklerinin olmadığı alanda enine iplikler kalabilir. Görünür dokuma tekrarını, delinmiş delikler arasındaki belirtilmiş bir mesafe olarak yorumlamayın. Gerçek merkez yapısını ve üreticinin montaj yöntemini doğrulayın.

Sabitleme bölgesi bağlantı elemanlarını barındırabilir, ancak bu her cıvata çapı, aralığı veya ofseti etrafında bir uyum garanti etmez. Doğru şekilde konumlandırılmış, önceden delinmiş delikler gerektiğinde, bunu inceleme için ayrı bir üretim gereksinimi olarak tanımlayın. Bir rulo merdiven bandının bunu halihazırda karşıladığını varsaymayın.

Bandı Seçmeden Önce Bağlantı Elemanı Düzenini Ölçün

Onaylı çizimden veya ekipman ölçüm için güvenli hale getirildikten sonra ekipmandan boyutları kaydedin. Düz bir tutucu şeridin ucu gibi bir referans noktası belirleyin ve her cıvata merkezini bu referanstan konumlandırın. Sadece orta cıvatalar arasındaki tekrarlanan mesafeyi değil, ilk ve son bağlantı elemanlarını da dahil edin.

Standart bir bant özelliği değil, bir cıvata aralığı kaydı

Bir ucundan 25, 125, 225, 325 ve 425 mm'de bulunan beş cıvata merkezine sahip 450 mm'lik düz bir montaj şeridini örnek olarak düşünün. Düzen, dört adet 100 mm'lik merkezden merkeze aralığa ve 25 mm'lik uç ofsetlerine sahiptir. Bu, ekipman geometrisini kaydeder; her 100 mm'de bir önceden delinmiş deliklerle tedarik edilen merdiven bandını belirtmez.

Eşit olmayan aralıklar için her merkez konumunu listeleyin. Dikdörtgen bir kapı için her tarafı ve köşe geçişlerini boyutlandırın. Bir köşe boyunca düz hat mesafesi, bandın amaçlanan rotası boyunca olan mesafe ile aynı değildir.

Merkez Açıklığını Oturma Alanıyla Eşleştirin

Merkezi merdiven bölümünü ve dokuma yan bantları birlikte kontrol edin. Daha geniş bir sabitleme bölgesi otomatik olarak daha iyi değildir: şeridin amaçlanan temas yüzeylerinde hala yeterli desteklenen malzemeye ihtiyacı vardır. Bağlantı elemanı sırasının, dokuma kısımlar düzgün bir şekilde otururken merdiven bölümüyle hizalanabildiğini doğrulayın.

Bandı sadece bir deneme numunesinin bir sonraki sabitleme noktasına ulaşmasını sağlamak için yanlara doğru çekmeyin veya uzunlamasına germeyin. Uyumsuzluğun bant yapısından, ofset bir cıvata sırasından veya ekipman boyutlarından kaynaklanıp kaynaklanmadığını kontrol edin. Bir bağlantı elemanının oturması için dokuma yan bantları kesmek rutin bir ayarlama olarak görülmemelidir.

Tutucu donanımın tekstil üzerinde nasıl baskı yaptığını inceleyin. Sabitleme düzeni, yükünü desteklenmeyen bir merkez açıklığında yoğunlaştırmak yerine amaçlanan malzemeyi tutmalıdır. Bandı onaylamadan önce bu detayı ekipman tasarımcısıyla çözün.

Nominal Kalınlığı Takılmış Sıkıştırmadan Ayırın

Yumuşak dokuma bir bandın nominal kalınlığı, kapalı ve yüklü bir bağlantı yerindeki kalınlığı olmak zorunda değildir. Numuneleri karşılaştırırken, kalınlığın nasıl ölçüleceği konusunda anlaşın ve gerekli durumu tanımlayın: tedarik edildiği haliyle, belirtilen bir ölçüm yükü altında veya montajda takılıyken.

Eski bir şerit, rotayı ve yapıyı tanımlamaya yardımcı olabilir, ancak aşınmış veya sıkışmış kalınlığı tek başına güvenilir bir yedek teknik özellik değildir. Orijinal çizime başvurun veya orijinal gereksinimin mevcut olmadığı durumlarda bir deneme montajını onaylayın.

"Fiberglas merdiven bandı" kelimeleriyle belirlenmiş evrensel bir sıkıştırma yüzdesi veya sıkma torku yoktur. Ayrıca bandı tutan cıvataları, kapıyı kapatan ve contayı sıkıştıran donanımdan ayırın. Montajın onaylı yükleme gereksinimlerini izleyin; bir basınç flanşı conta tablosundaki tork değerlerini fırın kapısı şeridine aktarmayın.

Montaj: Nihai Sabitlemeden Önce Tüm Rotayı Kontrol Edin

Ekipmanı hazırlayın ve oturma yüzeylerini inceleyin

Sahanın onaylı izolasyon, soğutma ve güvenli erişim prosedürünü kullanın. Hareketli kapıları veya panelleri etraflarında çalışmadan önce sabitleyin. Eski tekstil malzemesini çıkarırken ve yeni şeridi hazırlarken ilgili malzeme taşıma talimatlarına uyun.

Oturma yüzeylerini, saplamaları ve tutucuları hasar, çapak veya eksen kayması açısından inceleyin. Tutarlı teması engelleyebilecek kusurları kaydedin. Bozulmuş bir çerçeve veya hasarlı bir kapak için gözden geçirilmemiş bir düzeltme olarak ekstra bant kalınlığı kullanmayın.

Birkaç bağlantı elemanı üzerinde bir numuneyi ön montaj ile deneyin

Seçilen referans noktasından (datum) başlayın ve üretim partisini kesmeden önce birkaç sabitleme konumu boyunca temsil edici bir uzunluğu kontrol edin. Yalnızca erişilebilir düz bir hat değil, en zorlu bölümü de dahil edin.

Orta bölümü bağlantı elemanlarının etrafına oturtmak için tedarikçi tarafından onaylanan yöntemi kullanın. Montaj; destekleyici yan ipliklerin kesilmesini, bandın keskin dişlere doğru zorlanmasını veya bir sonraki konuma ulaşmak için esnetilmesini gerektiriyorsa durun. Amaçlanan donanım yerindeyken hizalamayı, desteklenen genişliği ve boşluğu kontrol edin.

Çizim üzerinde köşeleri, uçları ve ek yerlerini tanımlayın

Bir merdiven kesiti (ladder tape), bandın bir kapı köşesinden nasıl dönmesi gerektiğini belirlemez. Gerçek yarıçapı deneyin ve toplanma, kalkan kenarlar veya kesintiye uğramış bir temas yolu olup olmadığını kontrol edin.

Montajda ayrı uzunluklar mı, onaylı bir köşe detayı mı yoksa başka bir fabrikasyon düzenleme mi kullanıldığını belirtin. Sıfıra sıfır (butt), gönye ve bindirmeli ek yerleri birbirinin yerine geçemez: her biri yerel geometriyi değiştirir. Ekstra kalınlaşma kapının doğru şekilde kapanmasını engelliyorsa yalnızca bir boşluğu gizlemek için bindirme eklemeyin.

Onaylı prosedürü kullanarak sabitleyin ve kapatın

Tüm güzergah oturduktan sonra, belirtilen donanımı ve montaj sırasını kullanarak bandı sabitleyin. Bandın yerinde kaldığını ve tutucuların bandı kesmediğini veya aşırı derecede deforme etmediğini doğrulayın. Onaylı ayar ve yükleme prosedürünü kullanarak kapıyı kapatın, ardından tüm çevre boyunca teması kontrol edin.

Yapışkanlı konumlandırma önerildiği durumlarda, bu seçeneği ve sıcaklık sınırlarını ayrıca onaylayın. Yapışkanın ilk tutunması (tack), gerekli kurulu sıkıştırmayı oluşturmaz veya belirtilen mekanik sabitlemenin yerini almaz.

Sıcaklık Dayanımı Gaz Sızdırmaz Bir Conta Olduğunu Kanıtlamaz

Bant konumundaki tam fiberglas konstrüksiyonunun normal çalışma, tepe değerler ve maruz kalma süresi dahil servis değerini doğrulayın. Yalnızca fırın ayar noktası, harici bir temas şeridindeki koşulları belirlemez. Malzeme incelemesine proses buharlarını, temizlik maddelerini ve her türlü kaplama veya yapıştırıcıyı dahil edin.

Gaz sızdırmaz, kontrollü atmosferli veya basınca dayanıklı bir kapı için, ekipmanın kalifiye conta tasarımını ve sızıntı kriterlerini kullanın. Dokuma bir termal şeridin, sırf sıcaklığa dayandığı için bu işlevleri sağladığı varsayılmamalıdır.

Onaylanmış fiberglas konstrüksiyonunun gerekli görevi karşılamadığı durumlarda, servis sınırını yükseltmek için ekstra kalınlığa güvenmek yerine farklı bir malzemeyi gözden geçirin. BSTFLEX seramik fiber merdiven bant (ladder tape) kendi takviye, sıcaklık ve kullanım gereksinimleri ile değerlendirilmesi gereken ayrı bir konstrüksiyondur. Otomatik bir doğrudan muadil değildir.

Tekrar Eden Tedarik Öncesinde Montajı Onaylayın

İlk montajdan önce kabul kontrolleri üzerinde anlaşın. Bunlar; doğru bağlantı elemanı hizalamasını, korunan konumu, monte edilmiş kalınlığı, engelsiz kapı hareketini ve belirtilen herhangi bir termal veya sızıntı performansını içerebilir. Düzgün bir şekilde takılmış bir şeridin fotoğrafı, bu gereksinimlerin her birini doğrulamaz.

Anlaşılan bir çalışma döngüsünden sonra, güvenli bir bakım fırsatında hareket, hasarlı kenarlar ve köşelerde veya birleşim yerlerindeki değişiklikler açısından inceleyin. Her türlü ayarlama veya yeniden sıkma işlemi ekipman prosedürüne uygun olmalıdır. Sonraki siparişler için kabul edilen bant özelliklerini, çizim revizyonunu ve montaj yöntemini kaydedin.

Endüstriyel Bir Kapı Montajı İçin Fiberglas Merdiven Bant (Ladder Tape) Talep Edin

Mevcut BSTFLEX ürün sayfası 25 ila 150 mm arası genişlikleri ve 1.5 ila 6.0 mm arası nominal kalınlıkları listelemektedir. Sorgunuz için mevcut kombinasyonu ve orta bölüm geometrisini doğrulayın; bu aralıklar standart bir cıvata eksen aralığı (pitch) oluşturmaz veya her genişlik ve kalınlık kombinasyonunu garanti etmez.

Teklif için bant boyutlarını, gerekli rulo veya kesim uzunluğunu, miktarı, cıvata yerleşimini, temas yüzeyi çizimini ve çalışma koşullarını sağlayın. Gerekli orta bölümü, sabitleme yöntemini, monte edilmiş kalınlığı ve tüm numune onay gereksinimlerini dahil edin. Yedek fırın kapısı sızdırmazlık bandı veya fırın kapısı sızdırmazlık bandı için fotoğrafları ve mevcut parça referansını ekleyin.

İnceleyin: Cıvatalı termal contalar için BSTFLEX fiberglas merdiven bant (ladder tape), karşılaştırın: endüstriyel yüksek sıcaklık bantları serisi veya kapı çiziminizi gönderin ve fiberglas merdiven bant teklifi talep edin.
