İki tedarikçi, katalitik konvertör ısı kalkanı malzemesi için aynı talebe fiyat teklifi verebilir ve birbirinden oldukça farklı yapılar sunabilir. Biri, konvertörün etrafını saran ince bir metal kapak önerebilir. Bir diğeri geniş bir gövde altı paneli için teklif verebilir. Üçüncüsü ise metal yüzeyler arasına yalıtım ekleyebilir. Bu teklifleri sadece malzeme adı ve fiyata göre karşılaştırmak, temel mühendislik gereksinimini çözümsüz bırakır.

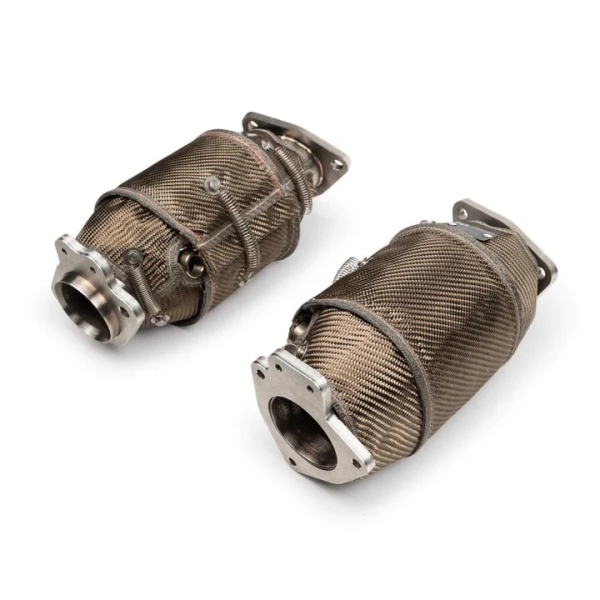

Katalitik konvertör ısı kalkanı malzemesi, sıcak egzoz düzeneği ile yakındaki araç bileşenleri arasında harici bir termal bariyer oluşturur. Sac malzeme alımı için öncelikle bariyerin konumunu, bağlantı yöntemini ve katman yapısını belirleyin. Ancak o zaman alaşım, kalınlık ve kabartmalı profil anlamlı bir şekilde belirtilebilir.
Bu kılavuz, termal kalkanlama için metal sac ile ilgilidir. Katalizör alt tabakasını, iç destek matını veya hırsızlığa karşı koruma plakalarını kapsamaz.

Konvertör muhafazası ve ısı kalkanı aynı bileşen değildir. Muhafaza, katalizör düzeneğini çevreler; harici bir ısı kalkanı ise dışındaki ısı maruziyetini yönetir. Walker'ın konvertör yapım kılavuzu gövdeyi, katalizör yastıklama matını ve harici gövde ile boru ısı kalkanlarını birbirinden ayırır.
| Bileşen | Düzeneğin İşlevi | Sac Tedarikçisinin Bilmesi Gerekenler |
|---|---|---|
| Konvertör muhafazası | Katalizörü çevreler ve egzoz muhafazasının bir parçasını oluşturur | Bu bir muhafaza malzemesi sorgusudur, harici bir ısı kalkanı sacı teknik özelliği değildir |
| Egzoza monte ısı kalkanı | Konvertör gövdesine veya bağlantı egzoz bölümüne yakın bir termal bariyer sağlar | Yerel şekil, bağlantı detayları, açıklık ve kalkanın çalışma koşulları |
| Gövdeye monte zemin altı kalkanı | Egzoz ısı kaynağını zeminden, tünelden veya bitişik araç bileşenlerinden ayırır | Panel ana hatları, araç tarafı montaj noktaları ve egzoz hareketi boyunca açıklık |
| Metal yüzeyli yalıtımlı kalkan | Metalik katmanları belirtilen bir yalıtım katmanı ile birleştirir | Sadece görünen dış metal değil, tüm katman yığını |
Teknik resim üzerinde ısı kaynağı tarafını ve araç gövdesi tarafını işaretleyin. Bir montaj görünümü ekleyin: düz bir ana hat, hangi yüzeyin konvertöre baktığını veya bitmiş parçanın nasıl desteklendiğini tek başına gösteremez.

Egzoz kirleticileri dönüştürülürken katalitik reaksiyonlar ısı açığa çıkarabilir. Walker, bu ısı üretimini konvertör çalışması açıklaması bölümünde tanımlar. Bu nedenle, yakındaki bir boru kalkanından kopyalanan bir malzeme spesifikasyonu, olduğu gibi kabul edilmek yerine konvertör kurulumuna göre kontrol edilmelidir.
Geliştirme için bariyerin neyi koruması gerektiğini belirleyin: bir zemin paneli, bir kablo konnektörü, bir sıvı hattı veya başka bir düzenek. Her korunan bileşene üzerinde anlaşmaya varılmış bir sıcaklık sınırı ve ölçüm konumu verin. Amaç, sadece kalkanın açıkta kalan yüzeyinin bir testten sonra sağlam görünmesini sağlamak değildir.
Anormal konvertör aşırı ısınmasını kalkan geliştirmeden ayrı tutun. Tekleme dahil motor arızaları, aşırı konvertör sıcaklıklarına neden olabilir. Farklı bir kalkan, altta yatan arızayı onarmaz; Walker'ın konvertör arıza rehberliği nedeni belirlemeyi ve düzeltmeyi vurgular.

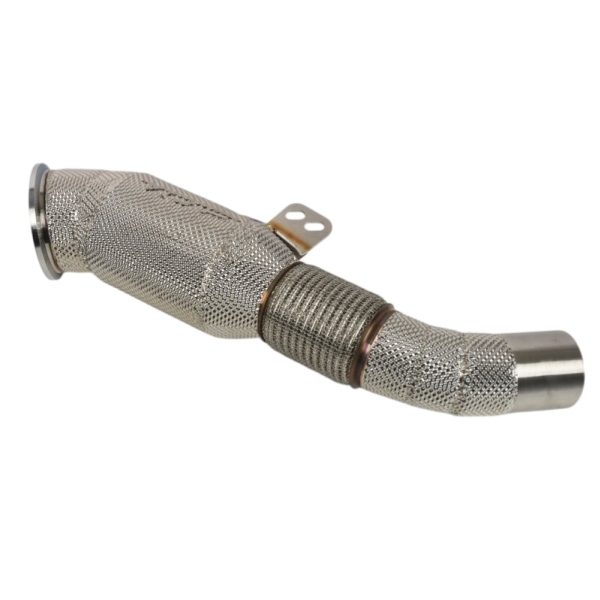

Konvertöre yakın şekillendirilmiş bir bariyer için paslanmaz çeliği; ölçülen termal maruziyet, çevresel koşullar ve şekillendirme gereksinimlerine göre değerlendirin. Sadece paslanmaz çelik yazan bir teklifi onaylamak yerine kaliteyi belirtin. Kaliteye bağlı oksidasyon direnci, yüksek sıcaklık dayanımı ve termal genleşme, ısıya dayanıklı paslanmaz çelik teknik verileri içinde belgelenmiştir.
BSTFLEX kabartmalı paslanmaz çelik termal bariyer sacı katalitik konvertör uygulamaları dahil olmak üzere özel ısı kalkanı üretimi için sunulmaktadır. Önerilen sacın gerçek bileşene göre incelenebilmesi için gerekli alaşımı, ana metal kalınlığını ve şekillendirme resmini sağlayın.
Alüminyum, otomotiv ısı kalkanları için yerleşik bir malzemedir, ancak uygunluğu egzoz bileşeninin adından çıkarılmamalı, levhanın çalışma sıcaklığında değerlendirilmelidir. Gövdeye monte bir panel için, seçilen alaşımı ve temperi; aralık, destekler ve gerekli dayanıklılık ile birlikte değerlendirin.

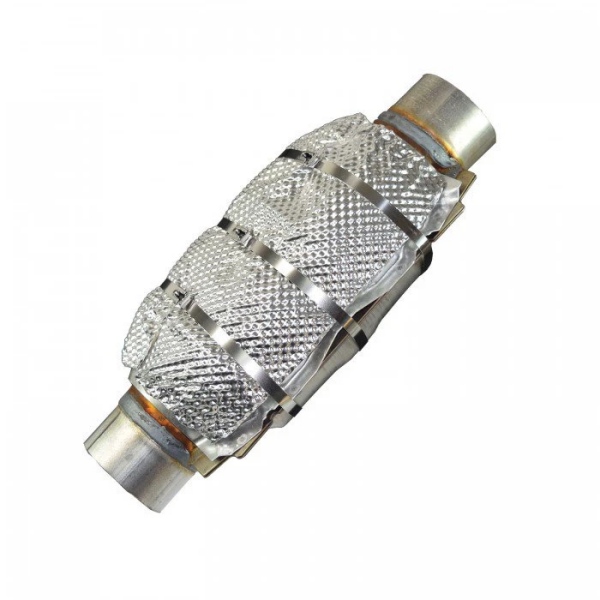

BSTFLEX kabartmalı alüminyum ısı kalkanı malzemesiözel radyant bariyerler için şekillendirilebilir bir levha seçeneğidir. Alüminyum katalitik konvertör ısı kalkanı için bir teklif, levhanın nereye yerleştiğini ve bağımsız bir bariyer mi yoksa daha büyük bir düzeneğin bir katmanı mı olduğunu göstermelidir.
Alloy 625 Inconel ısı kalkanı malzemesizorlu egzoz projeleri için başka bir seçenek sunar. Bunu her konvertör için varsayılan şartname olarak ele almak yerine, tanımlanmış bir malzeme dayanıklılığı sınırlaması gibi belirli bir gereksinime göre değerlendirin.
Maruz kalma süresi önemlidir.Haynes' Alloy 625 verilerifaydalı mukavemeti ve oksidasyon direncini tanımlar ancak aynı zamanda uzun süreli yüksek sıcaklığa maruz kaldıktan sonra gevrekleşme konusunda uyarır. Yüksek sıcaklık alaşımı tanımı, sınırsız bir sürekli hizmet onayı değildir.
Yedek parça ve OEM şartnameleri alüminize çelik gerektirebilir. Bu tanımı alüminyum olarak kısaltmayın.
Alüminize çelik, alüminyum içeren bir kaplamaya sahip çelik bir alt tabakaya sahiptir. Örneğin, Cleveland-Cliffs, Aluminized Type 1 çeliğinialüminyum-silikon tabakası ile sıcak daldırma kaplanmış çelik olarak tanımlar. Bu, ana metali alüminyum olan bir levhadan farklı bir malzeme yapısıdır.
Bu ayrım, ikame kararlarını etkiler. Teknik resim kaplamalı çelik belirttiğinde, alt tabaka ve kaplama gereksinimlerini talep edin. Benzer gümüş görünümüne dayanarak çıplak alüminyumu eşdeğer olarak göstermeyin. Aynı şekilde, her dış kalkanın altındaki konvertör muhafazasıyla aynı alaşımı kullandığını varsaymayın.

Çıplak kabartmalı bir levha ile yalıtımlı bir konvertör kalkanı farklı ürünlerdir. Alüminyum bir dış yüzey, parçanın yalıtım, başka bir metal katman veya tasarlanmış bir iç boşluk içerip içermediğini göstermez.
Çok katmanlı bir talep için, konvertörden araç gövdesine kadar katmanların sırasını, bireysel teknik özelliklerini, kenar kapatma ve sabitleme detaylarını gösterin. Kalınlığın bireysel bir metal kaplamayı mı, yalıtımı mı yoksa komple düzeneği mi ifade ettiğini belirtin.
Bitmiş bir kompozit kalkanın sıcaklık derecesini veya ısı azaltma iddiasını metal yüzeyine aktarmayın. Neyin test edildiğini, nasıl monte edildiğini ve sonucun nerede ölçüldüğünü sorun.
Aynı şekilde, yeni bir tasarıma evrensel bir konvertör kapsama yüzdesi uygulamayın. Kapsama, yalıtım ve havalandırmadaki değişiklikler konvertör veya araç sistem mühendisi ile gözden geçirilmeli ve bu kurulum için doğrulanmalıdır. Daha fazla muhafaza, tek başına kanıtlanmış bir iyileştirme değildir.
Şartnameye sadece ilk termal sonucu değil, çevresel maruziyeti de dahil edin. Walker, konvertörle ilgili hasar mekanizmaları arasında yol darbesi, korozyon, termal şok ve yorgunluğu tanımlar. Bir gövde altı kalkan programı için bunlar, uygulanabilir dayanıklılık kontrollerini tanımlamak için faydalı başlangıç noktaları sağlar.
Bağlantı elemanlarını, destek pullarını, malzeme arayüzlerini ve kesilmiş kenarları bir bütün olarak gözden geçirin. Katlanmış bir kenarda su veya kalıntı birikip birikemeyeceğini, bir montaj alanının yeterince desteklenip desteklenmediğini ve bitişik malzemelerin korozyon kontrol önlemi gerektirip gerektirmediğini sorun. Üretim sırasında belirtilmemiş kaplamalar veya pullar eklemek yerine proje onaylı çözümler kullanın.
İnce bir termal bariyeri kızak plakası olarak ele almayın. Darbe koruması da gerekiyorsa, bunu ayrı bir performans gereksinimi olarak belirtin ve yapıyı buna göre doğrulayın.
Kabartma, şekillendirme incelemesine de aittir. Önerilen desenin flanşlar, kavisli bölümler ve bağlantı alanlarıyla uyumlu kalıp kalmadığını kontrol edin. Daha geniş yapısal rol, otomotiv ısı kalkanları neden kabartmalı metal kullanırbölümünde tartışılmıştır; satın alma çizimi için deseni ve kabul edilebilir şekillendirilmiş durumu tanımlayın.
Bileşen çizimini ve montaj bağlamını birlikte gönderin. Mevcut bir tasarım için onaylanmış malzeme şartnamesini ve revizyonu dahil edin. Geliştirme çalışmaları için hangi alanların sabit olduğunu ve hangilerinin tedarikçi incelemesine açık kaldığını tanımlayın.
| Şartname Alanı | Dahil Edilecek Bilgiler |
|---|---|
| Tedarik kapsamı | Kabartmalı levha, kesilmiş boş parça veya şekillendirilmiş bileşen; her bir sonraki işlemin kim tarafından gerçekleştirileceğini tanımlayın |
| Kurulum referansı | Konvertör konumu, egzoza monte veya gövdeye monte düzenleme ve ısı kaynağı yönü |
| Malzeme tanımlama | Alaşım veya kalite, temper veya tedarik durumu ve uygulanabilir olduğunda kaplama şartnamesi |
| Levha ve desen boyutları | Ana metal kalınlığı, levha boyutları, kabartmalı profil ve toleranslar |
| Arayüz detayları | Montaj referansları, delikler, flanşlar, sabitleme yöntemi, eşleşen bileşenler ve gerekli boşluklar |
| Termal gereksinimler | Konumlar, süreler ve korunan bileşen limitleri ile ölçülen veya tahmin edilen koşullar |
| Kabul gereksinimleri | Uygulanabilir şekillendirme, termal, titreşim, korozyon ve muayene kriterleri |
| Satın alma gereksinimleri | Prototip miktarı, üretim talebi, teslimat şekli ve gerekli malzeme dokümantasyonu |
Kullanılmış bir numune şekli netleştirebilir, ancak herhangi bir bozulma, korozyon veya eksik bağlantı özelliğini işaretleyin. Hasarlı bir kenarı veya uzamış bir montaj deliğini, amaçlanan tasarımı kontrol etmeden yeni üretim referansı yapmayın.
Üretim malzemesini seçmeden önce bir karşılaştırma yöntemi üzerinde anlaşın. Aynı konvertör görevini, yalıtım konumunu, montaj düzenini ve korunan bileşen ölçüm noktalarını kullanın. Numuneler arasında geometri veya yalıtım değişirse, bu değişiklikleri kaydedin; sonuç o zaman sadece metallerin değil, montajların bir karşılaştırması olur.
Neyin geçiş sayılacağını tanımlayın. Faydalı kriterler arasında korunan bileşen sıcaklıkları, korunan boşluk, kabul edilebilir deformasyon ve üzerinde anlaşılan maruziyetten sonra bağlantı bütünlüğü yer alabilir. Servis kirliliğinin ilgili olduğu durumlarda, sadece temiz yeni bir numuneyi değerlendirmek yerine belirtilen koşullandırmayı dahil edin.
Isıyı belirli bir yüzde oranında azaltır gibi bir ifade, ölçülen miktar olmadan eksiktir. Radyant ısı akısı, yüzey sıcaklığı artışı ve kabin hava sıcaklığı birbirinin yerine geçebilecek sonuçlar değildir. Bir satın alma kararında performans iddiasını kullanmadan önce test düzenini ve ölçüm temelini talep edin.
Yapı değişiklik gösterir. Paslanmaz çelik, kaplamalı çelik ve alüminyum bazlı bariyerlerin tümü konvertör alanı yalıtımı için uygundur. Malzemeyi seçmeden önce parçanın konvertöre yakın mı, araç gövdesine mi bağlı olduğunu veya yalıtımlı bir montaj olarak mı üretildiğini belirleyin. Alloy 625, özel olarak gerekçelendirilmiş bir görev için değerlendirilebilir.
Hayır. Termal yalıtım ısı maruziyetini kontrol eder; hırsızlık önleme plakası ise konvertöre erişimi kısıtlamayı amaçlar. Herhangi bir işlevin diğerini kanıtladığını varsaymayın. Birleşik her türlü iddia, kendi tasarım kanıtına ve doğrulamasına ihtiyaç duyar.
Doğrulama olmadan birebir değişim olarak değil. Yalıtımı veya ek bir metal katmanı çıkarmak montajı değiştirir. Öncelikle orijinal yapıyı ve gerekli korunan taraf performansını belirleyin.
Bir fotoğraf ilk görüşme için yararlıdır, ancak doğru bir üretim teklifi boyutlar, malzeme gereksinimleri, arayüzler ve tedarik kapsamı gerektirir. Kurulan şekli iletmek zor olduğunda bir montaj görünümü veya numune ekleyin.
BSTFLEX, özel termal koruma projeleri için kabartmalı paslanmaz çelik ve alüminyum termal bariyer levhalarının yanı sıra Alloy 625 ısı kalkanı malzemesi sunar. Malzeme ailesini belirlemek için yukarıdaki ürün bağlantılarını kullanın, ardından çizimi ve teknik özellikleri inceleme için gönderin.
Bir katalitik konvertör uygulaması için, kendi şekillendirme süreciniz için levhaya mı, kesilmiş boş parçalara mı yoksa geliştirilmiş bir bileşene mi ihtiyacınız olduğunu belirtin. Talep edilen kaliteler, sertlikler, kalınlıklar, desenler ve işleme seçenekleri, birbirinin yerine geçebileceği veya stokta bulunduğu varsayılmak yerine projeye göre doğrulanmalıdır.
Katalitik konvertör ısı kalkanı malzemesi RFQ'nuzu BSTFLEX'e gönderin montaj çizimi, gerekli malzeme veya seçim kriterleri, prototip miktarı ve beklenen üretim talebi ile birlikte.
