Kaynak Battaniyesi Boyut Kılavuzu: 6x6, 6x8, 8x8, 10x10, Kuşgözleri ve Özel Boyutlar

Oct 03,2026

Bir kaynak battaniyesi, satın alma siparişinde yeterince büyük görünebilir ancak kurulumdan sonra ekipmanın bir kısmını açıkta bırakabilir. Yan sarkmalar, üst üste binmeler ve katlamalar için kullanılan kumaş, ana yüzeyi kaplamak için artık kullanılamaz. Kenar kıvrımları ve dikişler de nominal boyutu bitmiş boyutlardan farklı kılabilir.

Bu kaynak battaniyesi boyut kılavuzu 6x6, 6x8, 8x8 ve 10x10 ft formatlarını karşılaştırır ve ardından kurulumunuz için bitmiş boyutu ve kuşgözü düzenini nasıl belirleyeceğinizi açıklar.

BSTFLEX şunları üretir: endüstriyel kaynak battaniyeleri bu boyutlarda ve diğer özel boyutlarda. Aşağıdaki dört boyut referans formatlarıdır, üretim aralığımızın sınırları değildir. Kurulumu kısa bir boyut listesine uyacak şekilde değiştirmek yerine, uygulamanızın gerektirdiği boyutları gönderin.

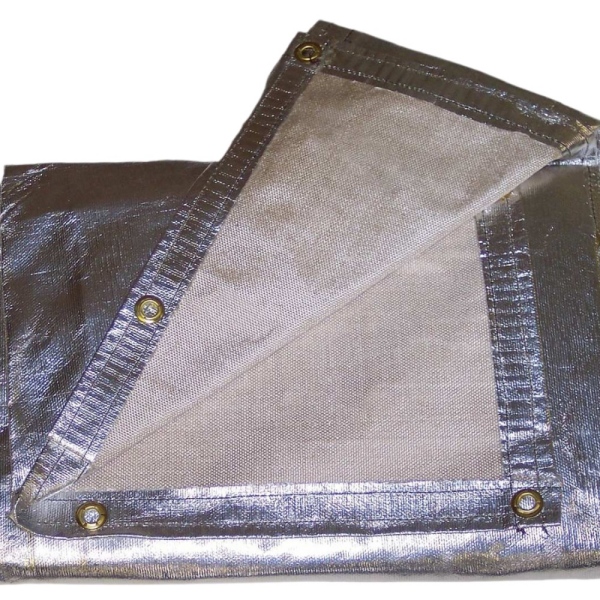

Welding Blanket

Kaynak Battaniyesi Boyut Tablosu: 6x6, 6x8, 8x8 ve 10x10 ft

Bu kılavuzda 6x6, 6 inç veya 6 metre değil, 6 fit'e 6 fit anlamına gelir. Aşağıdaki metrik rakamlar belirtilen boyutların tam dönüşümleridir; bunlar üretim toleransları veya belirtilmemiş bir ürün için bitmiş boyut garantisi değildir.

Boyut Referansı İnç Cinsinden Boyutlar Milimetre Cinsinden Boyutlar Düz Alan
6x6 ft kaynak battaniyesi 72 x 72 inç 1828.8 x 1828.8 mm 36 fit kare
6x8 ft kaynak battaniyesi 72 x 96 inç 1828.8 x 2438.4 mm 48 fit kare
8x8 ft kaynak battaniyesi 96 x 96 inç 2438.4 x 2438.4 mm 64 fit kare
10x10 ft kaynak battaniyesi 120 x 120 inç 3048 x 3048 mm 100 fit kare
Özel kaynak battaniyesi Gerekli genişliği ve uzunluğu belirtin Kararlaştırılan boyutlarda üretilmiştir Onaylanan boyuta bağlıdır

1800 x 1800 mm'lik bir battaniye, 6x6 ft'lik bir battaniye ile tam olarak aynı boyutta değildir. Benzer şekilde, 3000 x 3000 mm, 10x10 ft'den daha küçüktür. Siparişte tek bir kontrol birimi kullanın ve dönüştürülmüş boyutları referans değerleri olarak tanımlayın.

6x6 ve 6x8 Arasında Seçim Yapmak

6x8'lik bir kaynak battaniyesi, 6x6'lık bir battaniyeye kıyasla bir yönde iki fit ekler. Bu ekstra uzunluk, düzene bağlı olarak daha uzun bir kapalı yüzeye veya daha büyük bir asılı sarkmaya ayrılabilir. Her iki boyutu da artırmaz.

Dikdörtgen bir asılı panel için hangi kenarın üst kısım olduğunu işaretleyin. 6 fit genişliğinde ve 8 fit yüksekliğinde bir panel, her ikisi de aynı miktarda kumaş kullansa bile, 8 fit genişliğinde ve 6 fit yüksekliğinde kurulan bir panelden farklı bir bağlantı düzenine ihtiyaç duyar.

8x8 ve 10x10 Arasında Seçim Yapmak

8x8'lik bir kaynak battaniyesi 64 fit kare düz alana sahiptir; 10x10'luk bir battaniye ise 100 fit kare alana sahiptir. Daha büyük format, kaplama için daha fazla malzeme sağlar, ancak yapı aksi takdirde aynı olduğunda kumaş ağırlığını da artırır.

Daha büyük paneli seçmeden önce mevcut desteği, kurulum için erişimi ve battaniyenin nasıl çıkarılıp saklanacağını kontrol edin. Daha büyük bir boyut, tek başına daha yüksek bir sıcaklık derecesi sağlamaz veya daha ağır sıçramalar için uygunluğu belirlemez.

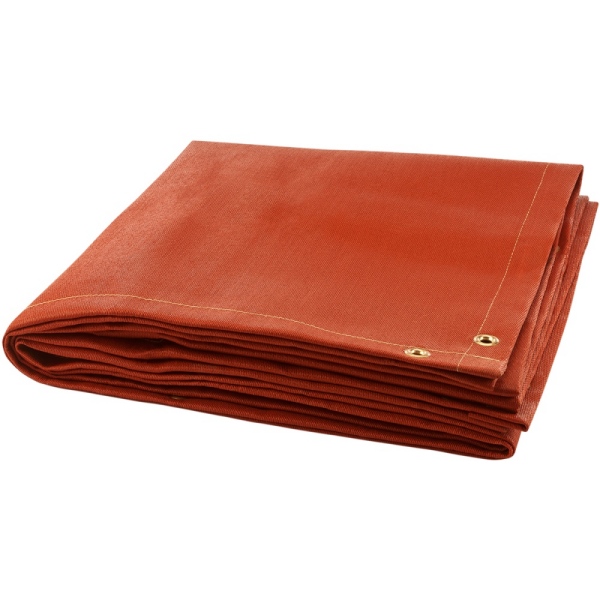

Welding Blanket

Kenar Kıvırma Sonrası Bitmiş Boyutları Belirtin

Üç ölçünün ayrı tutulması gerekir: kumaş kesim boyutu, bitmiş battaniye boyutu ve kurulumdan sonra kalan kaplama alanı.

Kesim boyutu, dikimden önceki malzeme boyutudur. Bitmiş boyut, kenar kıvırma ve dikişler tamamlandıktan sonraki dış boyuttur. Kurulum sonrası kaplama ise battaniye serildikten, üst üste bindirildikten veya sabitlendikten sonra kullanılabilir durumda kalan kısımdır.

Örneğin, bizim silika kumaş kaynak battaniyesi sayfamız, kenar kıvırma ve dikişlerin nominal başlangıç boyutuna göre bitmiş boyutları küçülttüğünü belirtmektedir. Yeni bir özel sipariş için, ihtiyacınız olan nihai boyutları belirleyin ve kesim payı ile bitmiş boyut toleransının onaylanmasını isteyin.

Net bir talimat şöyledir: Gerekli bitmiş battaniye boyutları: kenar kıvırma ve dikişten sonra 2000 mm genişlik x 3000 mm uzunluk. Üretimden önce üretim toleransını onaylayın.

Bu, birimi belirtmeden veya boyutların üretimden önce mi yoksa sonra mı geçerli olduğunu açıklamadan 2 x 3'lük bir battaniye sipariş etmekten daha hassastır.


Sadece Nesneyi Değil, Kurulumu da Ölçün

Asma Panel İçin

Gerekli kaplama genişliğini ve dikey düşüşü kaydedin, ardından destek noktalarını belirleyin. Destek hattı, kuşgözü merkezleri ve bitmiş battaniye kenarları arasındaki ilişkiyi dahil edin. Bir çerçevenin yalnızca dış boyutları, içine sığacak paneli tanımlamayabilir.

Panellerin birleştiği yerlerde, planlanan üst üste binme payını hesaba katın. Borular, kablolar veya yapısal elemanların etrafındaki açıklıkları belirleyin, böylece bağlantı düzeni kaplama gereksinimi ile birlikte gözden geçirilebilir.

Örtülen Ekipman Kılıfı İçin

Yükseltilmiş bölümler ve yan düşüşler dahil olmak üzere amaçlanan kumaş yolu boyunca ölçüm yapın. Sadece ekipmanın üst kısmından alınan bir ölçüm, yan taraflara ulaşmak için gereken kumaşı içermez.

Düzensiz ekipmanlar için fotoğraflar ve işaretli bir taslak sağlayın. Hangi yüzeylerin kaplanması gerektiğini ve battaniyenin hareketli parçalardan, havalandırma açıklıklarından veya servis erişim noktalarından nerede uzak durması gerektiğini gösterin.

Bitişik Battaniyeler İçin

Kenarları üst üste bindiğinde, birkaç battaniyenin üzerinde yazılı olan genişlikleri toplamak, kurulu kaplama alanını olduğundan fazla gösterir. Düz paneller için, toplam kaplanan genişlik, bitmiş genişliklerinin toplamından aralarındaki toplam üst üste binme payının çıkarılmasıyla bulunur. Kıvrımlar ve yön değişiklikleri ek malzeme tüketir.

Sabit bir üst üste binme payını, yeterli kıvılcım korumasının kanıtı olarak kullanmayın. Çalışma yeri, parçacık yolu, açıklıklar ve kurulum yöntemi, gerçek sıcak çalışma operasyonu için değerlendirilmelidir.

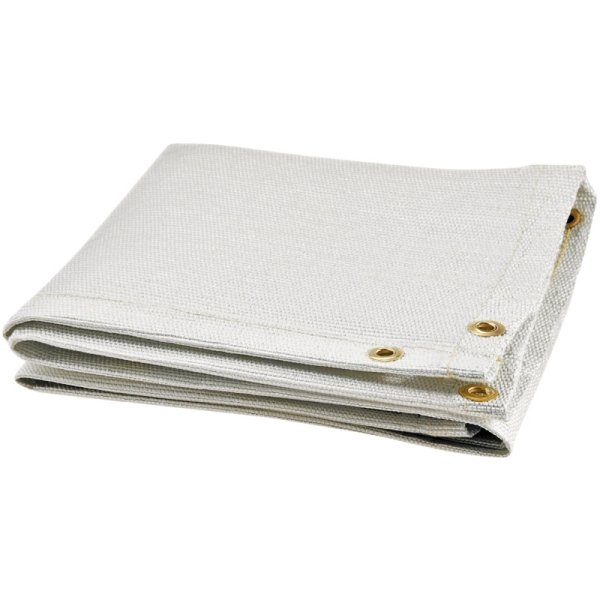

Welding Blanket

Kuşgözlü Kaynak Battaniyeleri: Çizimde Neler Olmalı

Kuşgözlü bir kaynak battaniyesi sipariş etmek, teknik şartnamenin sadece bir parçasıdır. Delik düzeni kuruluma uygun olmalıdır. Üst kenarından asılması amaçlanan bir battaniye, çevresi boyunca sabitlenen bir panelden farklı bir düzene ihtiyaç duyabilir.

Kuşgözü Detayı Alıcının Belirtmesi Gerekenler
Konum Üst kenar, seçilen kenarlar, köşeler veya dört tarafın tamamı; kurulu yönü belirtin
İç çap Seçilen bağlantı donanımına uygun gerekli net açıklık
Aralık Merkezden merkeze hatve, maksimum hatve veya ayrı ayrı boyutlandırılmış delik konumları
Kenar mesafesi Her kuşgözü merkezinden bitmiş kumaş kenarına olan mesafe
Takviye Seçilen kumaşla birlikte gözden geçirilmek üzere kenar kıvırma ve yerel takviye gereksinimleri
Donanım malzemesi Talep edilen metal ve ilgili ısı, nem veya korozyon koşulları

Mevcut bir çerçevenin sabit bağlantı noktaları varsa, bunların koordinatlarını veya boyutlandırılmış bir taslağını gönderin. Eşit aralıklı deliklerin çerçeveyle hizalanacağını varsaymayın.

Kuşgözü Aralığı: Maksimum Hatve mi Yoksa Tam Konumlar mı?

Bu talimatlar birbirinden farklıdır. Maksimum hatve, üreticinin her aralığı üzerinde anlaşılan bir sınırın altında tutarak delikleri dağıtmasına olanak tanır. Tam konumlar ise delik merkezlerinin bir çizimle eşleşmesini gerektirir.

Köşelerin nasıl ele alınması gerektiğini belirtin ve toplam delik sayısını onaylayın. Bir hatve bir kenara eşit olarak bölünmediğinde, çizim kalan mesafenin nasıl dağıtıldığını göstermelidir.

Burada da birimleri tutarlı tutun. 18 inçlik bir hatve 457,2 mm'ye eşittir, 450 mm'ye değil. Battaniyenin mevcut donanıma uyması gerektiğinde aradaki fark önemlidir.

Kuşgözleri bağlantı özellikleridir, ekipman için kaldırma noktaları değildir. Kumaş, takviye, bağlantı elemanları ve destek yapısı birlikte düşünülmelidir; daha fazla delik eklemek güvenli bir yük kapasitesi oluşturmaz.


Büyük ve Özel Kaynak Battaniyesi Boyutları

BSTFLEX, 6x6, 6x8, 8x8 ve 10x10 ft dışındaki boyutlarda kaynak battaniyeleri üretebilir. Gereksinimler; daha küçük panelleri, uzun dikdörtgen battaniyeleri, mevcut kurulumlar için yedek panelleri ve daha büyük ekipman örtülerini içerebilir.

Örneğin bir alıcı, en yakın emperyal formatı seçmek yerine 1500 x 2500 mm bitmiş bir panel veya 2000 x 3000 mm bir battaniye belirtebilir. Boyutlar, toleranslar ve bağlantı detayları üzerinde birlikte mutabık kalınmalıdır.

Büyük battaniyeler, seçilen malzemenin kullanılabilir genişliğine bağlı olarak birleştirilmiş kumaş panelleri gerektirebilir. Dikişlerin kabul edilebilir olup olmadığını belirtin ve dikişin kuruluma engel olacağı yerleri tanımlayın. Özel bir toplam boyut, mutlaka dikişsiz, tek parça bir yapı anlamına gelmez.

Şekilli paneller, erişim açıklıkları veya kesikler için üretim incelemesi amacıyla bir çizim gönderin. Tekrarlanan OEM siparişleri için, yedek battaniyelerin aynı boyutları ve delik düzenini koruması adına onaylı bir çizim revizyonu kullanın.


Boyutu Malzeme ve Göreve Göre Eşleştirin

Boyutlar geometriyi tanımlar, koruma seviyesini değil. Bir boyut ve bağlantı düzenini kesinleştirmeden önce maruziyet için malzemeyi ve bitmiş yapıyı seçin.

Malzeme Seçeneği Boyutun Yanı Sıra Onaylanması Gerekenler
Isıl işlem görmüş fiberglas veya akrilik kaplı fiberglas Kumaş ağırlığı, kenar bitişi ve seçilen sınıfın amaçlanan kurulum konumu için uygun olup olmadığı
Silika kumaş Kumaş sınıfı, ağırlık, dikiş düzeni ve üretim sonrası bitmiş boyutlar
Silikon kaplı fiberglas veya silikon kaplı silika Kaplama ve alt katman servis limitleri, taşıma gereksinimleri ve bağlantı noktaları çevresindeki takviye
Alüminize fiberglas Hangi yüzeyin radyant ısı kaynağına baktığı ve önerilen maruziyetin doğrudan sıçramaları içerip içermediği
Karbon fiber keçe Kalınlık, dökümlülük gereksinimleri ve seçilen keçe için uygun bir destek veya kenar yapısı

Bu yapılar arasındaki farklar için kaynak battaniyesi malzemeleri kılavuzumuzu okuyun. Sürekli maruziyet, kaplama limitleri ve kurulum konumu için yüksek sıcaklık kaynak battaniyesi derecelendirmeleri ve seçimi bölümüne bakın.

Dikey kıvılcım önleme için tasarlanmış bir battaniyenin yatay cüruf toplama için uygun olduğunu varsaymayın. Aynı şekilde, büyük bir battaniye; yanıcı maddelerin uzaklaştırılması, gizli açıklıkların değerlendirilmesi, havalandırmanın sürdürülmesi veya sahanın sıcak çalışma prosedürlerinin uygulanmasının yerini tutmaz. Sıradan bir kaynak battaniyesini, kaynak arkı radyasyonuna karşı sertifikalı bir göz koruması olarak değerlendirmeyin.

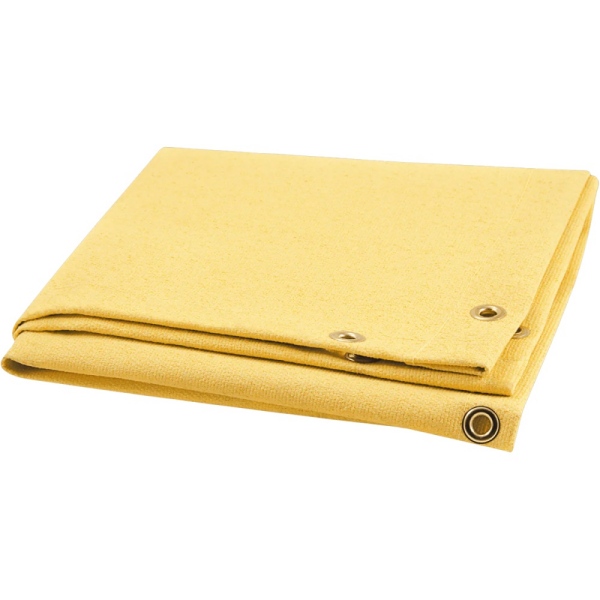

Welding Blanket

Özel Bir Kaynak Battaniyesi için Örnek Şartname

Aşağıdakiler, test edilmiş bir ürün konfigürasyonu veya belirli bir kaynak işlemi için bir öneri değil, açıklayıcı bir satın alma şartnamesidir.

Öğe Örnek Sipariş Gereksinimi
Bitmiş boyutlar Kenar kıvırma ve dikimden sonra 2000 mm genişlik x 3000 mm yükseklik
Boyut toleransı Tedarikçi belirtmelidir; alıcı üretimden önce onaylamalıdır
Yönelim Dikey panel; 2000 mm'lik kenar üst kısımdır
Malzeme İşlem, ısıya maruz kalma ve sıçrama koşulları incelendikten sonra seçilecektir
Kenar bitişi Güçlendirilmiş kenar kıvrımları; yapı, seçilen malzeme ile teyit edilecektir
Kuşgözleri Konumlar, net açıklık ve kenar mesafeleri onaylı bir bağlantı çizimine uygun olacaktır
Dikişler Tedarikçi, önerilen tüm panel birleşim yerlerini onay için göstermelidir
Miktar ve paketleme Alıcı sipariş miktarını, tekrar eden talebi ve özel paketleme gereksinimlerini belirtmelidir

Kurulumun bir fotoğrafını veya taslağını ekleyin ve kaynak, kesme veya taşlama işlemini tanımlayın. Bu, tedarikçiye hem boyutsal gereksinimi hem de inceleme için gereken operasyonel bağlamı sağlar.


Kaynak Battaniyesi Boyutları Hakkında Sorular

BSTFLEX 6x6, 6x8, 8x8 ve 10x10 dışındaki boyutları tedarik edebilir mi?

Evet. Diğer kaynak battaniyesi boyutları özel olarak üretilebilir. Gerekli bitmiş genişliği ve uzunluğu fit, inç veya milimetre cinsinden, malzeme ve bağlantı gereksinimleriyle birlikte belirtin.

6x6 bir kaynak battaniyesi dikildikten sonra her zaman 72 x 72 inç midir?

Her zaman değil. Nominal bir boyut, kenar kıvrımları ve dikişler tamamlanmadan önceki kumaşı ifade edebilir. Teklif edilen boyutun kesim boyutu mu yoksa bitmiş boyut mu olduğunu sorun ve sipariş üzerindeki bitmiş boyutları ve toleransı teyit edin.

Kuşgözü olmayan bir kaynak battaniyesi sipariş edebilir miyim?

Evet. BSTFLEX, kuşgözü olmayan yapıların yanı sıra özel bağlantı düzenlemeleri de sunar. Battaniyenin nasıl yerleştirileceğini veya sabitleneceğini belirtin, böylece kenar bitişi buna göre belirlenebilir.

Doğru kuşgözü aralığı nedir?

Bu, bağlantı düzenine ve bitmiş battaniye yapısına bağlıdır. Mevcut bir çerçeve için gerçek sabitleme noktası konumlarını sağlayın. Yeni bir kurulum için, üretimden önce destek düzenini, delik aralığını ve güçlendirmeyi kararlaştırın.

Daha büyük bir battaniyeyi keserek küçültebilir miyim?

Bitmiş bir battaniyeyi kesmek, kenar kıvrımlarını, güçlendirmeyi veya bağlantı noktalarını ortadan kaldırabilir ve daha fazla işlem gerektiren bir kenar bırakabilir. Sipariş aşamasında gerekli bitmiş boyutları belirtin veya bir battaniyeyi değiştirmeden önce malzemeye özel üretim talimatlarını alın.

10x10 bir battaniye, 6x6'dan daha iyi ısı koruması sağlar mı?

Daha fazla düz alan sağlar, otomatik olarak daha yüksek bir koruma seviyesi sağlamaz. Termal performans ve sıçrama performansı seçilen malzemeye, yapıya ve maruz kalma koşullarına bağlıdır.


İhtiyacınız Olan Boyutta Kaynak Battaniyesi Talep Edin

BSTFLEX'e bitmiş boyutlarınızı, tercih ettiğiniz malzemeyi veya çalışma koşullarını, kuşgözü çizimini, miktar ve paketleme gereksinimlerinizi gönderin. Yedek bir panel için fotoğrafları ve mevcut sabitleme noktası ölçümlerini ekleyin.

İhtiyaç ister 6x6 kaynak battaniyesi, ister 6x8 asma panel, 8x8 ekipman örtüsü, 10x10 battaniye veya başka bir özel boyut olsun, teklif gerekli boyutlar ve yapı etrafında hazırlanabilir.

Göz atın: BSTFLEX kaynak battaniyesi ürün yelpazesi veya teklif için özel kaynak battaniyesi şartnamenizi gönderin.
