Makine Koruması için Özel Dikim Dikdörtgen Körükler

Dikilmiş Dikdörtgen Körükler

BSTFLEX Dikilmiş Dikdörtgen Körükler; lineer raylar, makine kızakları, vidalı miller, bilyalı miller, kaldırma mekanizmaları, aktüatörler ve kare veya dikdörtgen geometrisine sahip diğer hareketli bileşenler için tasarlanmış özel üretim koruyucu kapaklardır. Esnek akordeon yapısı, makine hareketiyle birlikte uzayıp kısalırken kritik bileşenleri toz, metal talaşı, aşındırıcı parçacıklar, yağ, soğutma sıvısı, kıvılcım ve ısıdan izole etmeye yardımcı olur.

Standart kalıplanmış körüklerin aksine, dikdörtgen kumaş körükler gerçek makine zarfı, strok ve kurulum alanına göre tasarlanabilir. Genişlik, yükseklik, açık uzunluk, kapalı uzunluk, katlama geometrisi, montaj düzeni ve kumaş yapısı; OEM ekipmanlar, yedek parça projeleri ve özel amaçlı makineler için özelleştirilebilir.

Özel Dikdörtgen Körük Yapısı

Her uygulamanın farklı hareket ve boşluk gereksinimleri vardır. BSTFLEX, müşteri çizimlerine, ekipman boyutlarına veya mevcut numunelere göre dikilmiş dikdörtgen körükler üretebilir.

Tipik özelleştirmeler şunları içerir:

Katlama derinliği ve boğum sayısı; gerekli uzama oranına, kapalı alana ve çalışma hareketine göre seçilir.

Malzeme Seçenekleri

Doğru malzeme sadece sıcaklıktan fazlasına bağlıdır. Aşınma, soğutma sıvısı, yağ, kıvılcımlar, radyant ısı, kimyasallar ve hareket sıklığı dikkate alınmalıdır.

BSTFLEX, dikdörtgen kumaş körükleri şu gibi malzemeler kullanarak üretebilir:

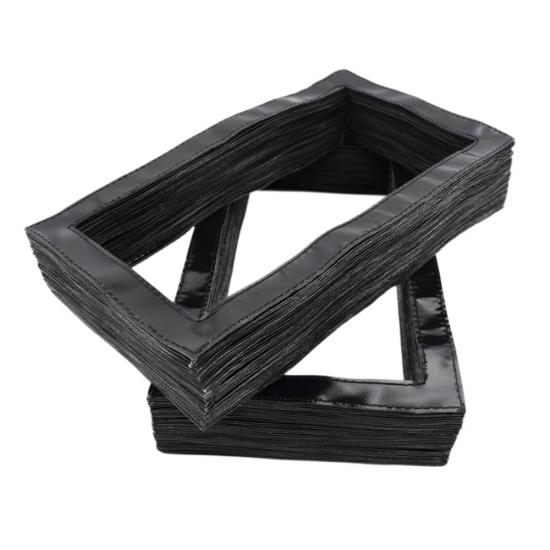

Kaplamalı Naylon Kumaş

Esneklik, aşınma direnci ve kirlilik kontrolünün gerekli olduğu genel makine koruması için uygundur.

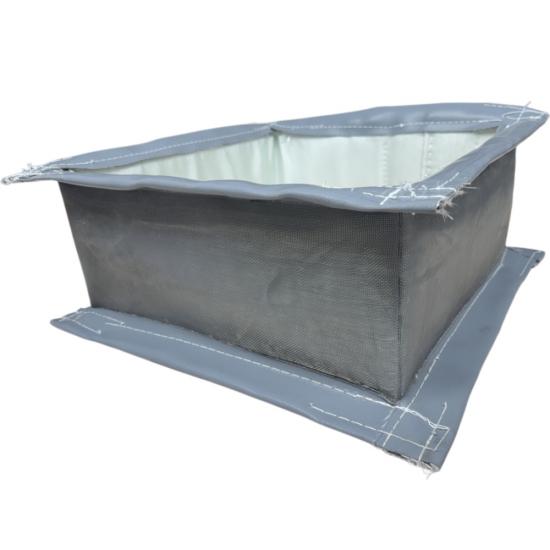

Silikon Kaplı Fiberglas Kumaş

Yüksek sıcaklıklı ortamlar, sıcak makineler ve kıvılcımlara veya radyant ısıya maruz kalan uygulamalar için tasarlanmıştır.

PTFE Kaplı Fiberglas Kumaş

Daha yüksek sıcaklık kapasitesi, kimyasal direnç ve düşük yapışkanlı bir yüzeyin gerekli olduğu yerler için uygundur.

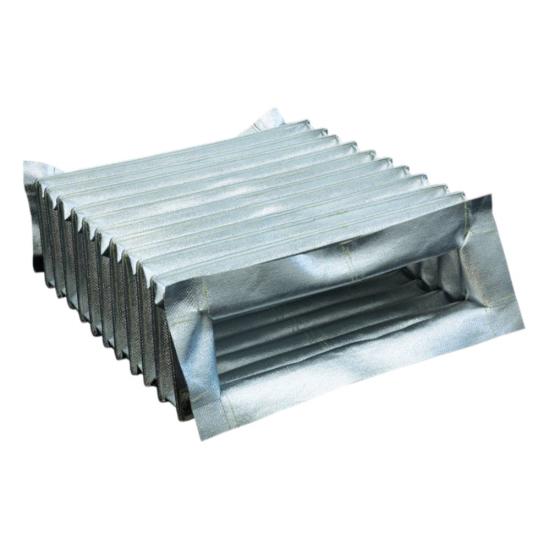

Alüminize Fiberglas Kumaş

Fırınların, dökümhanelerin, sıcak işleme hatlarının veya diğer radyant ısı kaynaklarının yakınında bulunan ekipmanlar için önerilir.

Özel Teknik Kumaşlar

Diğer malzeme kombinasyonları, fiili çalışma ortamına göre değerlendirilebilir.

Makine Kızak ve Lineer Ray Koruması

Dikdörtgen körükler, açıkta kalan makine kızaklarını ve lineer rayları korumak için özellikle uygundur.

İşleme veya otomatik üretim sırasında, açıkta kalan kılavuz sistemleri şunlarla karşılaşabilir:

• Metal talaşları
• Taşlama artıkları
• Toz
• Yağ
• Soğutma sıvısı
• Kıvılcımlar
• Aşındırıcı parçacıklar

Özel bir makine kızak körüğü, gerekli hareketi korurken bu hareketli yüzeylerin etrafında esnek bir bariyer oluşturmaya yardımcı olur.

CNC ve Otomasyon Uygulamaları

Dikilmiş dikdörtgen körükler şunlara entegre edilebilir:

• CNC işleme merkezleri
• Freze tezgahları
• Lineer konumlandırma sistemleri
• Endüstriyel robotlar
• Otomatik montaj ekipmanları
• Paketleme makineleri
• Kaldırma mekanizmaları
• Malzeme taşıma ekipmanları
• Özel amaçlı makineler
• Takım tezgahı yenilemeleri

Bunlar, özellikle korunan alanın dikdörtgen bir profile sahip olduğu veya yuvarlak bir körüğün mevcut makine alanına sığmayacağı durumlarda kullanışlıdır.

Yüksek Sıcaklık Dikdörtgen Körükleri

Fırınlar, kaynak hücreleri, dökümhane ekipmanları veya sıcak üretim süreçlerinin yakınında çalışan makineler için BSTFLEX, ısıya dayanıklı teknik kumaşlar kullanarak yüksek sıcaklığa dayanıklı dikilmiş dikdörtgen körükler üretebilir.

Uygulamaya bağlı olarak, uygun malzemeler arasında silikon kaplı fiberglas, PTFE kaplı fiberglas, alüminize fiberglas ve diğer mühendislik kumaşları yer alabilir.

Malzeme şunlara göre seçilmelidir:

• Sürekli çalışma sıcaklığı
• Kısa süreli ısı maruziyeti
• Radyant ısı
• Kıvılcım veya sıcak parçacık maruziyeti
• Yağ ve soğutma sıvısı
• Kimyasal temas
• Aşınma
• Esnetme sıklığı

Montaj ve Kurulum Seçenekleri

Körüklü tasarımlara aşağıdakiler dahil olmak üzere farklı montaj düzenlemeleri dahil edilebilir:

• Sabit montaj plakaları
• Kumaş flanşlar
• Güçlendirilmiş uç panelleri
• Kelepçeli montaj uçları
• Kuşgözleri
• Cırt cırtlı kapamalar
• Fermuarlı açıklıklar
• Özel sabitleme sistemleri

Kolayca sökülemeyen ekipmanlar için, ayrık veya fermuarlı yapılar kurulum ve bakımı basitleştirebilir.

Tipik Uygulamalar

BSTFLEX Dikilmiş Dikdörtgen Körükler şunlar için kullanılabilir:

• Makine kızakları
• Lineer raylar
• Bilyalı vidalar
• Vidalı miller
• CNC eksenleri
• Kaldırma tablaları
• Lineer aktüatörler
• Otomatik makineler
• Robotik ekipmanlar
• Dökümhane makineleri
• Metal işleme ekipmanları
• Özel endüstriyel makineler

Özel Üretim İçin Gerekli Bilgiler

Doğru fiyat teklifi ve tasarım değerlendirmesi için lütfen şunları sağlayın:

1. İç genişlik
2. İç yükseklik
3. İzin verilen maksimum dış genişlik ve yükseklik
4. Tamamen sıkıştırılmış uzunluk
5. Tamamen açık uzunluk
6. Gerekli hareket veya strok
7. Montaj boyutları
8. Çalışma sıcaklığı
9. Kirletici türü veya çevresel maruziyet
10. Çizim, fotoğraf veya mevcut numune

BSTFLEX, çizimlere, boyutlara veya uygulama gereksinimlerine göre prototip ve OEM dikilmiş dikdörtgen körükler geliştirebilir.

Neden BSTFLEX'i Seçmelisiniz

BSTFLEX, özel kumaş üretimini endüstriyel ısı yalıtım malzemelerindeki deneyimiyle birleştirir. Bu, hem genel amaçlı makine körüklerini hem de daha zorlu çalışma ortamları için yüksek sıcaklığa dayanıklı dikdörtgen körükleri üretmemize olanak tanır.

Özel boyutlar, özel malzemeler, montaj konfigürasyonları ve OEM üretimi mevcuttur.

Yeni bir uygulama için, değerlendirme amacıyla bize makine boyutlarını, gerekli stroku, çalışma ortamını ve fotoğrafları veya teknik çizimleri gönderin.
