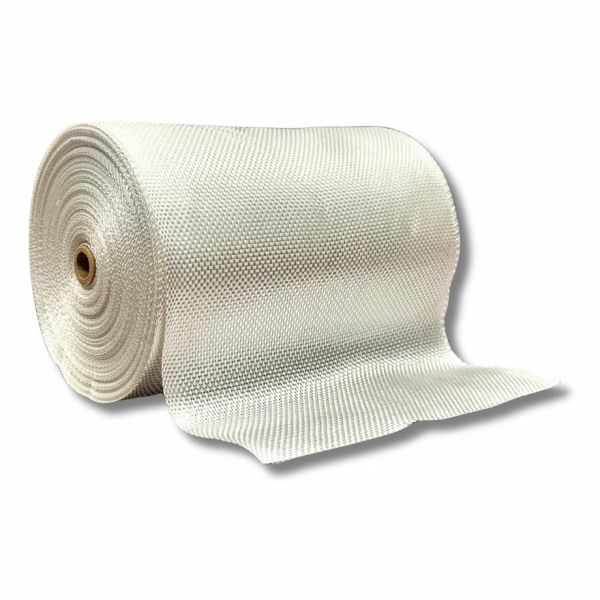

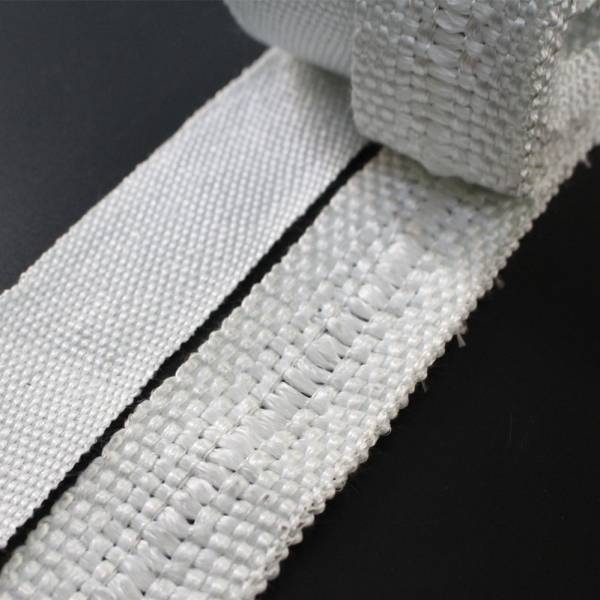

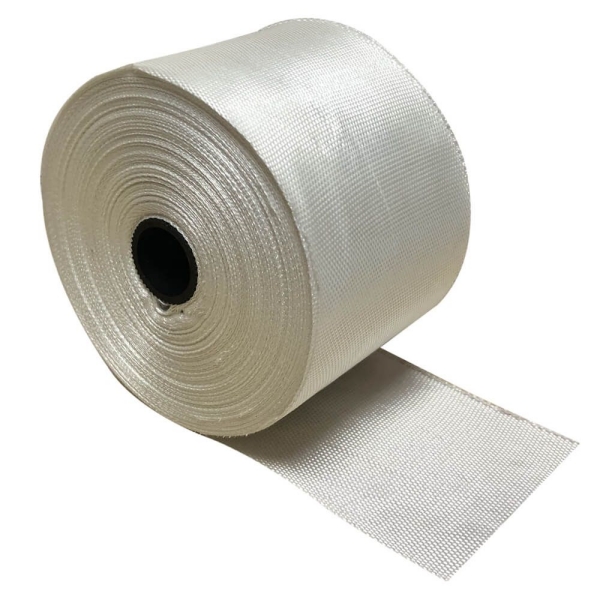

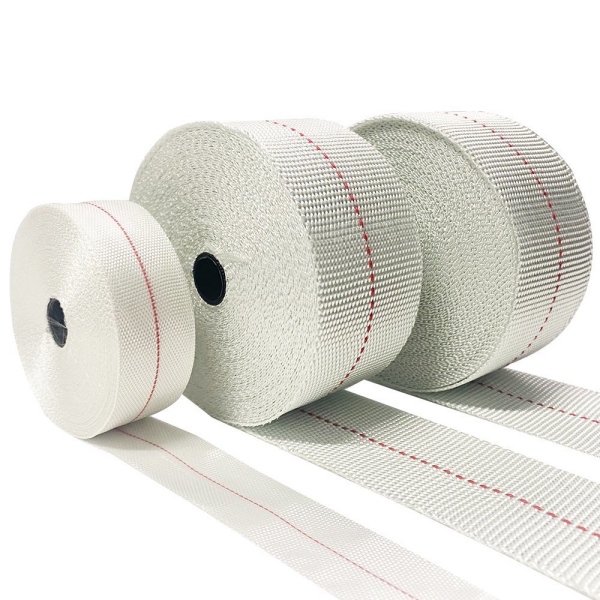

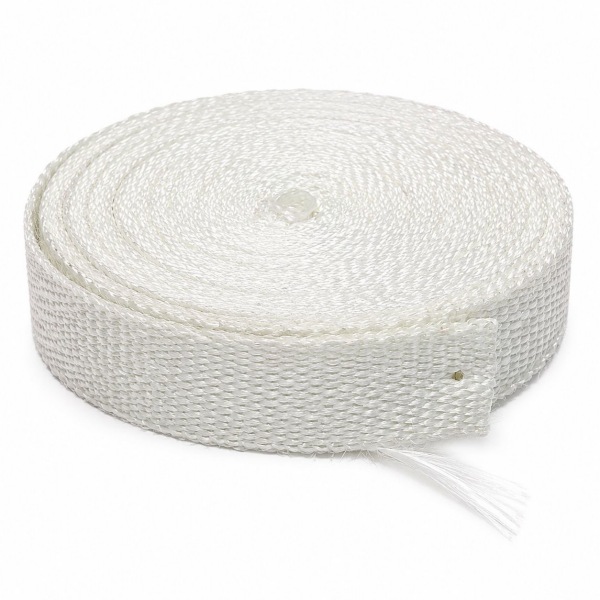

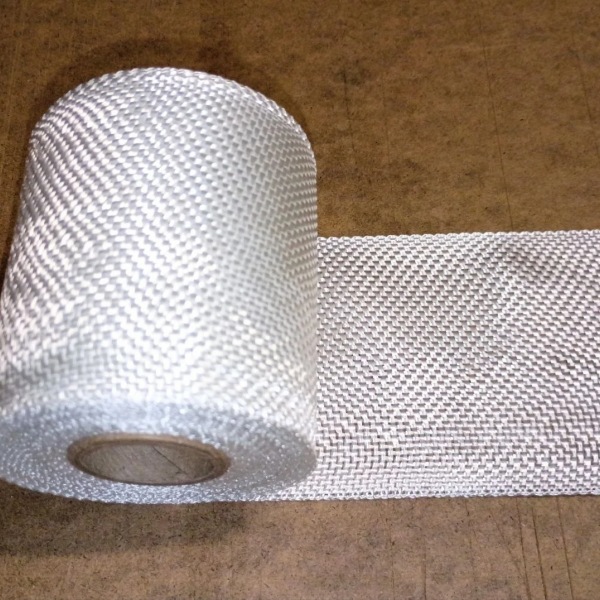

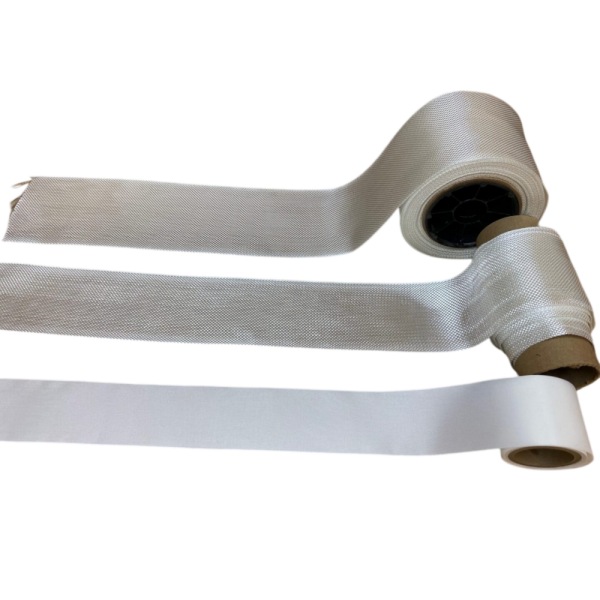

Dokuma fiberglas yalıtım bandı, endüstriyel boru tesisatlarını ve yerel ekipman detaylarını sarmak için kullanılan termal bir tekstil ürünüdür.Bir boru tesisatı için bu bandı seçmek; yapının, servis koşullarının, genişliğin, bindirme payının ve sabitleme yönteminin eşleştirilmesi anlamına gelir. "50 mm ısıya dayanıklı bant" gibi bir tanım, tesisatın büyük bir kısmını belirsiz bırakır.
Bu kılavuz, söz konusu tanımın endüstriyel satın alma ve bakım işlemleri için nasıl uygulanabilir bir teknik şartnameye dönüştürüleceğini açıklamaktadır. Tekstil yapısı ve mevcut rulo boyutları için şuraya bakın:BSTFLEX dokuma fiberglas yalıtım bandıürün sayfası.
Bant ile yapılması gereken işten başlayın
Projenin sıcak bir boru üzerinde yerel yalıtım mı, harici bir ısı kaynağına maruz kalan bir bileşenin korunması mı, yoksa daha büyük bir yalıtım düzeneği içinde bir sarma katmanı mı gerektirdiğine karar verin. Malzeme benzer görünse bile bunlar farklı tasarım görevleridir.
Isı kaybı kontrolünün veya maksimum dış yüzey sıcaklığının belirtildiği durumlarda, tüm yalıtım sistemini değerlendirin. Boru sıcaklığı, çapı, yalıtım kalınlığı, çevre koşulları ve dış kaplama önemlidir. Bir bandın servis sıcaklığı sınırı, bitmiş yüzeyin ne kadar soğuk olacağını size söylemez.
Ayrıca tam olarak neyin satın alındığını belirleyin. Bu makale, dokuma, tekstüre fiberglas bant ile ilgilidir. Tanımı "cam bant" kelimelerini içeriyor diye açık gözenekli bir takviye şeridini veya farklı bir yalıtım kumaşını ikame etmeyin.
Genişliği ve kalınlığı tesisata göre eşleştirin
Bandın uygulanacağı dış çapı ölçün. Mevcut bir yalıtım katmanı üzerine uygulanıyorsa, nominal boru boyutu yerine o katmanın dış çapını kullanın. Rulo genişliğini seçmeden önce yakındaki braketleri, dirsekleri ve erişim kısıtlamalarını kaydedin.
| Tesisat detayı | Bant seçilmeden önce kontrol edilmesi gerekenler |
|---|---|
| Düz, erişilebilir boru | Pratik bant genişliklerini ve gereken bindirme payını karşılaştırın. Daha geniş bir şerit, düzgün bir şekilde yatması koşuluyla tur sayısını azaltabilir. |
| Dar dirsekler veya kısa geçişler | Daha geniş bir bandın kırıştığı veya düzensiz kaplama bıraktığı yerlerde daha dar bir şeridi deneyerek yerleştirin. Ekstra işçilik ve malzeme payını dahil edin. |
| Sınırlı açıklık | Bindirme katmanları ve sabitlemeler dahil olmak üzere bitmiş yapı kalınlığını kontrol edin. Nominal tek katman kalınlığı, uygulanan kalınlık değildir. |
| Düzenli bakım erişimi | Sarma işleminin nerede durması gerektiğini ve nasıl çıkarılacağını tanımlayın. Muayene noktalarını ve gerekli tanımlamaları erişilebilir tutun. |
Genişlik, kaplamayı ve kullanımı yönetir; kalınlık ise uygulanan yapıya katkıda bulunur. Hiçbiri sarma deseninden bağımsız olarak seçilmemelidir. Tekrarlı bir üretim siparişi vermeden önce uygunluğu temsili bir kesit üzerinde onaylayın.
Rulo miktarını hesaplamadan önce bindirme payını belirtin
Bindirme payı, her turun bir önceki turu kaplayan kısmıdır. %50 bindirme payında, bant genişliğinin yarısı bir önceki turun üzerine gelir. İdeal ve tekdüze bir sarmada bu, başlangıçlar, bitişler ve geçişler hariç olmak üzere, kaplanan alanın çoğu üzerinde yaklaşık iki katman sağlar.
BSTFLEX'in dokuma fiberglas bant ürün sayfası, %50'lik bir bindirme düzenini açıklar. Bunu, gerekli yalıtım performansını kanıtlayan evrensel bir kural olarak değil, projeye göre doğrulanması gereken bir tesisat detayı olarak ele alın.
Örnek miktar tahmini: düz bir boru kesiti
60 mm dış çap, 1 m sarma uzunluğu, 50 mm bant genişliği ve %50 bindirme payı varsayın. Ön planlama için, silindirik yüzey alanını yeni kaplama sağlayan bant genişliğine bölün:
Bant uzunluğu ≈ π × sarılan çap × boru uzunluğu ÷ [bant genişliği × (1 − bindirme oranı)]
Metre cinsinden hesaplandığında: 3.1416 × 0.060 × 1.0 ÷ [0.050 × 0.50] ≈7.54 m bant.
Bu, test edilmiş bir termal tasarım değil, tek bir bindirmeli sarma geçişi için geometrik bir tahmindir. Uç sabitlemeyi, dirsekleri, kesim firesini ve malzeme birikiminden kaynaklanan çevre artışını içermez. Ek tam geçişler, ek malzeme gerektirir. Nihai payı deneme uygulamasıyla doğrulayın.
Bu hesaplama, neden bir metre borunun bir metreden çok daha fazla fiberglas yalıtım bandına ihtiyaç duyduğunu açıklar. Sadece boru hattı uzunluğunu belirtmek, yanlış sipariş miktarına yol açabilir.
Tekstil sıcaklık sınırlarını yapıştırıcı performansından ayırın
Tam bant yapısının sürekli servis derecesini ve bu dereceye bağlı tüm koşulları sorun. Kısa süreli zirve değerlerini ayrı olarak kaydedin. Seçilen bant için çalışma sınırı olarak bir erime noktası değerini veya başka bir fiberglas ürünü için belirtilen sıcaklığı kullanmayın.
Yapışkan destekli bir versiyon için, yapıştırıcıyı ayrı bir gereksinim olarak belirtin. Sadece montaj sırasında şeridi yerinde tutmak için mi gerekiyor, yoksa çalışma sırasında bir bağı koruması mı gerekiyor? Destek kısmına kalıcı sabitleme olarak güvenmeden önce cevabı tedarikçi ile doğrulayın.
Daha yüksek sıcaklığa dayanıklı bir elyaf, yapıştırıcısını otomatik olarak aynı koşullar için uygun hale getirmez. Benzer şekilde, katman eklemek, malzemenin onaylanmış servis sınırının üzerinde çalıştırılmasına izin vermez.
Sabitleme ve bakım erişimini planlayın
Ekipmanın onaylı bakım prosedürünü kullanın ve kurulumdan önce güvenli çalışma için hattı serbest bırakın. Seçilen ürünün kullanım talimatlarını izleyin. Tüm partiyi kesmeden önce bandı en zor dirsek veya braket etrafında deneyerek yerleştirin.
Mekanik olarak tutturulan sarmalar için, bandı alttaki bileşene zarar vermeden tutan uyumlu bantlar, bağlar veya diğer onaylı sabitleme elemanlarını belirtin. Yapışkan konumlandırma ve mekanik tutma farklı işlevlerdir; satın alma şartnamesi hangisinin gerekli olduğunu belirtmelidir.
Boşlukları, katlanmış kenarları, gevşek uçları ve aşırı yerel birikmeleri kontrol edin. Onaylı prosedür uyarınca devreye aldıktan sonra, sargının ve sabitlemelerin yerinde kaldığını doğrulamak için güvenli bir bakım fırsatında inceleme ayarlayın.
Tekrarlanabilir bir fiyat teklifi talebi yazın
Faydalı bir sorgulama, hem gerekli ürünü hem de kurulum bağlamını verir. Bant genişliğini, nominal kalınlığı, rulo veya kesim uzunluğunu, toplam miktarı, sarılı çapı, servis sıcaklıklarını ve önerilen örtüşmeyi dahil edin. Bandın düz mü yoksa yapışkanlı mı olduğunu belirtin ve sabitleme düzenini ekleyin.
Tekrarlayan ekipman üretimi için bir çizim veya onaylı numune referansı, boyutsal toleranslar ve paketleme gereksinimleri ekleyin. Bir değişim için, eski bandın rengine veya görünümüne güvenmek yerine önceki teknik özellikleri ve kurulumun fotoğraflarını dahil edin.
BSTFLEX, endüstriyel yalıtım ve bakım gereksinimleri için dokuma fiberglas bant tedarik eder. İnceleyin: mevcut fiberglas bant boyutları ve yapısı , ardından fiyat teklifi için boyutlarınızı ve çalışma koşullarınızı gönderin .
Çözülmeye değer iki satın alma sorusu
Fiberglas yalıtım bandı her zaman dokuma bir yalıtım bandı mıdır?
Hayır. Terim, örme yalıtım bantları dahil olmak üzere diğer yapıları da ifade edebilir. "Yalıtım bandı"nı eksiksiz bir malzeme spesifikasyonu olarak ele almak yerine, gerekli dokuma yapısını, kalınlığı ve amaçlanan işlevi belirtin.
Bant, belirtilen bir boru yalıtım sisteminin yerini alabilir mi?
Mühendislik onayı olmadan hayır. Yerel bir sargı ile eksiksiz bir boru yalıtım sistemi otomatik olarak eşdeğer değildir. Projenin ısı kaybı, yüzey sıcaklığı ve çevresel gereksinimlerini kabul kriterleri olarak tutun. Diğer endüstriyel malzemeler veya kurulum yapıları için şunları karşılaştırın: BSTFLEX endüstriyel yüksek sıcaklık bantları serisi .
