Fiberglas İribaş Conta: Çekirdek Tipleri ve Endüstriyel Uygulamalar

Yedek bir conta, orijinal dış boyutlarla eşleşebilir ancak yine de endüstriyel bir fırın kapağının kapanma şeklini değiştirebilir. Fark, görünür fiberglas kaplamadan ziyade fitilin içinde olabilir.

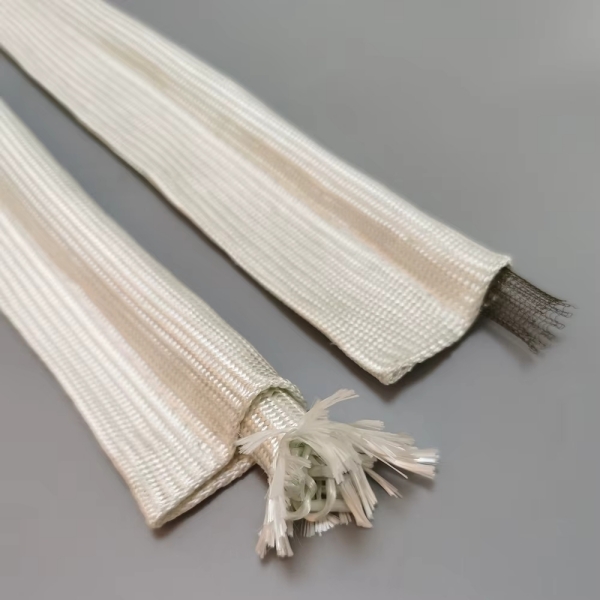

Bir fiberglas iribaş contafiberglas tekstil kaplamayı, sıkıştırılabilir bir sızdırmazlık fitili ve düz bir montaj kuyruğu ile birleştirir. Ancak fitil, zorunlu olarak fiberglas içermez. Fiberglas çekirdek, paslanmaz çelik çekirdek veya içi boş paslanmaz çelik yapı kullanabilir; bunların her biri sıkıştırma ve mekanik destek için farklı bir başlangıç noktası sunar.

Ekipman üreticileri ve bakım ekipleri için pratik soru, sadece hangi contanın ısıya dayanıklı olduğu değildir. Kapıya aşırı yük bindirmeden, kaplamaya zarar vermeden veya faydalı sıkıştırma aralığını kaybetmeden açıklık etrafında gerekli teması hangisinin koruyabileceğidir.

Bu kılavuz, BSTFLEX iribaş conta ve iribaş sızdırmazlık elemanı serisi içindeki üç fiberglas kaplı yapıyı karşılaştırır ve bunların endüstriyel hizmet için nasıl belirleneceğini açıklar.

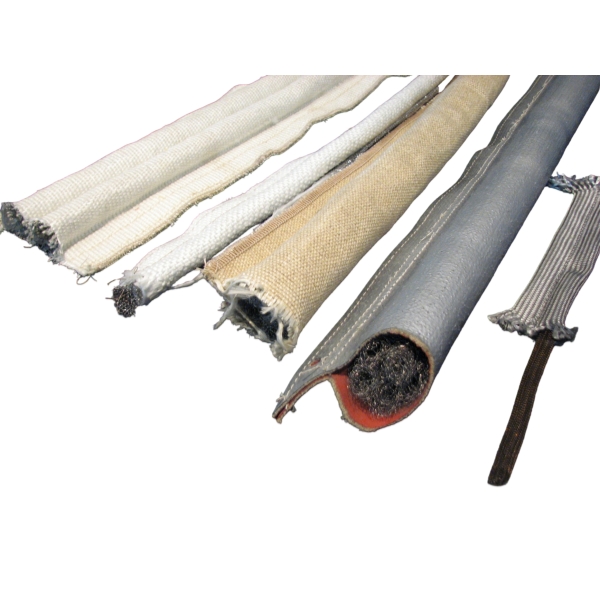

Aynı Fiberglas Kaplamanın Altındaki Üç Çekirdek Tipi

Kaplama, maruz kalan tekstili tanımlar. Çekirdek spesifikasyonu ise fitili neyin desteklediğini açıklar. Bu iki detayı ayrı tutmak, ürünleri karşılaştırmayı ve sadece görünüme dayalı bir sızdırmazlık elemanı sipariş etmekten kaçınmayı kolaylaştırır.

Bu tanımlar seçim için başlangıç noktalarıdır, yumuşaklık veya hizmet ömrü konusunda evrensel bir sıralama değildir. Çekirdek yoğunluğu, tel çapı, örgü yapısı, fitil boyutu ve kaplama gerilimi, bitmiş contanın davranışını değiştirebilir.

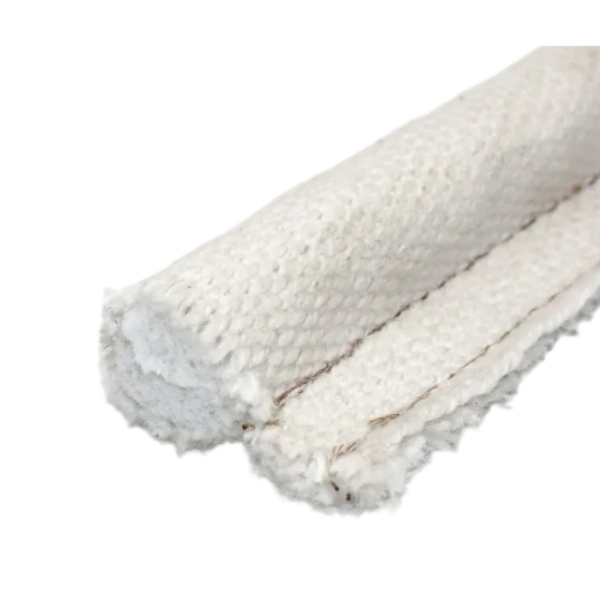

Fiberglas Çekirdek: Metalik Olmayan Bir Sızdırmazlık Fitili

Bir fiberglas çekirdek, fitilin gövdesini oluşturmak için metalik takviye yerine fiber malzeme kullanır. Sıkıştırma, iç tekstil yapısının deformasyonu ve yeniden düzenlenmesi yoluyla gerçekleşir.

Bu yapı, esnek ve metalik olmayan bir çekirdeğin tercih edildiği durumlarda değerlendirmeye değerdir. Sertliği yine de çekirdeğin nasıl üretildiğine bağlıdır: aynı dış çapa sahip iki fiberglas çekirdeğin sıkıştırılması için aynı kuvvetin gerekmesi gerekmez.

Fiberglas Kaplama Fiberglas Çekirdekli İribaş Contabu kaplama ve çekirdek kombinasyonunu sağlar. Bir yedek parça projesi için boyutların yanı sıra gerekli sıkıştırma tepkisini de belirtin.

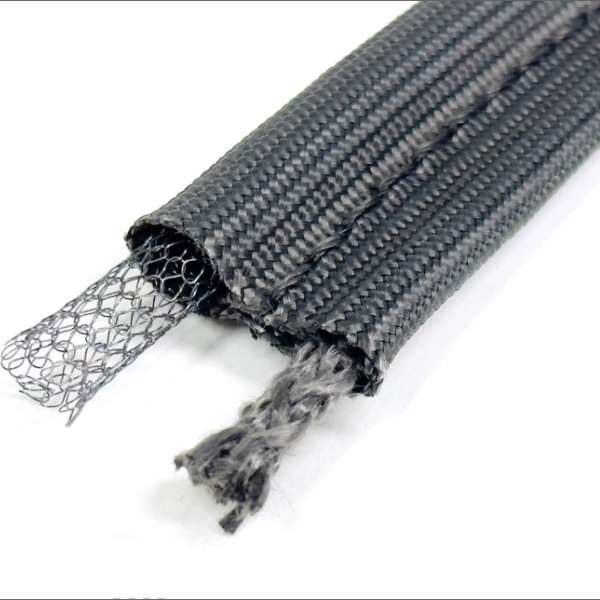

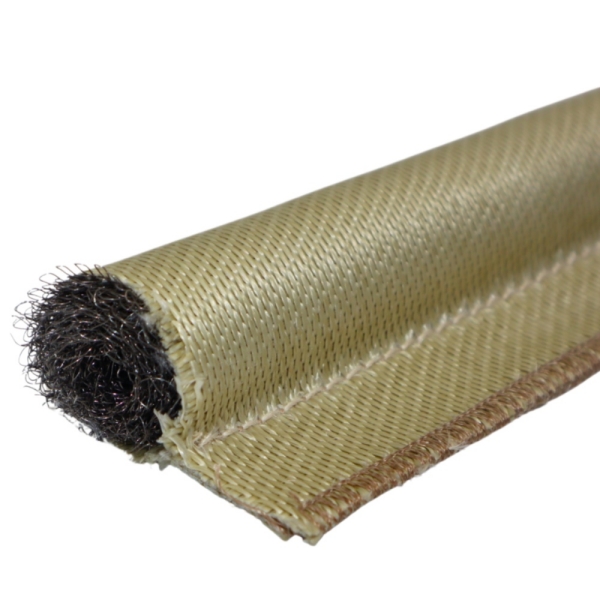

Paslanmaz Çelik Çekirdek: Dahili Metalik Destek

Bir paslanmaz çelik çekirdek, sızdırmazlık fitilinin içine metalik destek getirir. Örgü yapılarında tel düzeni, fiberglas kumaşın altındaki profili desteklerken deformasyona izin verir.

Bir Fiberglas Kaplama Paslanmaz Çelik Çekirdekli İribaş Contadahili takviyenin önemli bir gereklilik olduğu ekipmanlar için bir adaydır. Çekirdek, sadece "paslanmaz çelik" kelimeleriyle değil, yapısına göre belirtilmelidir.

Her paslanmaz çelik çekirdeğin aynı esnekliğe, kapanma kuvvetine veya dayanıklılığa sahip olduğunu varsaymayın. Alaşım ve çekirdek detaylarını isteyin, ardından bitmiş profili hedeflenen sıkıştırılmış yükseklikte değerlendirin.

İçi boş paslanmaz çelik çekirdek: Açık merkezli bir yapı

İçi boş bir çekirdek, basitçe boş bir kumaş ampul değildir. Bu yapıda, fiberglas kaplamanın altında açık bir merkezi alanı çevreleyen paslanmaz çelik bir yapı bulunur.

Bu geometri, ampulün içeriye doğru deforme olması için alan sağlar. Bir kapının kapanma kuvveti sınırlı olduğunda veya conta sızdırmazlık çevresi etrafındaki değişkenliklere uyum sağlamak zorunda olduğunda faydalı olabilir. Gerçek performans, tel yapısına ve contanın tüm profiline bağlıdır.

Fiberglas Kaplamalı Paslanmaz Çelik İçi Boş Çekirdekli İribaş Containcelenmesi gereken ilgili yapıdır. İçi boş bir ampulün süresiz olarak düzleştirilebileceğini varsaymak yerine çalışma sıkıştırma aralığını doğrulayın.

Çekirdek Malzemesi ve Çekirdek Geometrisi Farklı Teknik Özelliklerdir

“Paslanmaz çelik” bir malzeme ailesini tanımlar. “İçi boş” ise yapısal bir özelliği tanımlar. Bu nedenle bir conta, aynı anda hem paslanmaz çelik bir çekirdeğe hem de içi boş bir çekirdeğe sahip olabilir.

Benzer şekilde, “katı örgü çekirdek” sert, katı bir metal çubuktan ziyade bir örgü konfigürasyonunu tanımlar. Tedarik çizimleri, üreticinin belirsiz bir tanımı yorumlamak zorunda kalmaması için gerçek yapıyı yeterince net bir şekilde tanımlamalıdır.

Faydalı bir teknik özellik; kaplamayı, çekirdek malzemesini, çekirdek geometrisini ve profil boyutlarını birleştirir. Örneğin: dokuma fiberglas kaplama, paslanmaz çelik içi boş örgü çekirdek, belirtilen serbest ampul yüksekliği, tanımlanmış kuyruk genişliği ve üzerinde anlaşılan montaj yüksekliği.

Sıkıştırma Yüzdesi Kapanma Kuvvetini Size Söylemez

Sıkıştırma, ampul yüksekliğinin ne kadar azaldığını tanımlar. Kapanma kuvveti ise bu azalmayı sağlamak için gereken yükü tanımlar. Bunlar birbiriyle ilişkilidir ancak birbirinin yerine kullanılamazlar.

Yükleme yönünde ölçülen bir ampul için nominal sıkıştırma şu şekilde ifade edilebilir:

Nominal sıkıştırma (%) = (serbest ampul yüksekliği − montajlı ampul yüksekliği) ÷ serbest ampul yüksekliği × 100

Örneğin, 16 mm'lik serbest ampul yüksekliğini 12 mm'lik bir montaj yüksekliğine düşürmek %25 nominal sıkıştırma sağlar. Bu boyutsal bir örnektir, her iribaş conta için önerilen bir sıkıştırma ayarı değildir.

Aynı yüzdeyle sıkıştırılan iki conta farklı yükler gerektirebilir. Bir OEM tasarımı için, mevcut olduğunda sıkıştırma-yük bilgilerini isteyin veya gerçek montaj ve temas koşullarını temsil eden bir düzenek üzerinde numuneleri değerlendirin.

Geri kazanım da önemlidir. Yük boşaltıldıktan sonra ampul tamamen orijinal yüksekliğine dönmeyebilir. Kabul edilebilir kalıcı deformasyon miktarı, ekipmanın açılma sıklığı ve servis sıcaklığı ile birlikte değerlendirilmelidir.

Endüstriyel Uygulamalar: Ekipman Gereksinimi ile Başlayın

Parti, Kürleme ve Kurutma Fırını Kapıları

Endüstriyel bir fırın kapısı contası için kapalı boşluk ve mevcut mandal kuvveti ile başlayın. Aşırı sıkıştırma yükü gerektiren bir sızdırmazlık elemanı, kapının amaçlanan konumuna ulaşmasını engelleyebilir.

Esnek, metalik olmayan bir ampul tercih edildiğinde değerlendirilecek seçeneklerden biri fiberglas çekirdekli yapıdır. Tasarım metalik destek gerektirdiğinde, paslanmaz çelik alternatiflerini aynı montaj koşulları altında karşılaştırın.

Seçim, sadece kısa ve düz bir numuneyi değil, köşeler ve menteşe tarafı dahil olmak üzere tüm çevreyi hesaba katmalıdır.

Sık Açılan Erişim Kapıları

Muayene kapıları ve üretim erişim panelleri, sızdırmazlık elemanı üzerinde tekrarlanan mekanik talepler oluşturur. Ampulün tekrarlanan kapanmalardan sonra nasıl tepki verdiğini, kuyruğun sabit kalıp kalmadığını ve kaplamanın çevresindeki metale sürtünüp sürtünmediğini değerlendirin.

Paslanmaz çelik bir çekirdek iç takviye sağlayabilir, ancak açıkta kalan bir fiberglas kaplamayı her türlü aşınma kaynağından korumaz. Çekirdek değişimini tam çözüm olarak görmeden önce kapı hizasını, temas kenarlarını ve hareket yönünü kontrol edin.

Büyük Kapaklar ve Değişken Sızdırmazlık Boşlukları

Büyük bir kapakta, kapalı boşluk bir konumdan diğerine farklılık gösterebilir. İçi boş çekirdekli bir profil, contanın aşırı kapanma yükü olmadan faydalı bir deformasyon aralığına ihtiyaç duyduğu durumlarda değerlendirmeye değerdir.

Hem en küçük hem de en büyük boşlukları ölçün. Ampul, en dar noktada aşırı sıkıştırılmadan en geniş konumda teması korumalıdır. Sadece daha büyük bir çap bu çelişkiyi çözmez.

Fırın Erişim Panelleri, Kanallar ve Damperler

Fırın erişim panelleri ve ısıtmalı kanal ekipmanları için conta konumundaki sıcaklığı belirleyin. İşlem odası sıcaklığı, kaplamanın, dikişin veya çekirdeğin maruz kaldığı sıcaklıkla aynı olmak zorunda değildir.

Kanal ve damper uygulamaları ayrıca tanımlanmış bir sızıntı gereksinimi ve basınç farkı gerektirir. Bir fiberglas tekstil iribaş contanın, sadece termal çevre sızdırmazlığı için uygun olduğu için gaz sızdırmaz veya basınca dayanıklı bir conta sağladığı varsayılmamalıdır.

Sızdırmazlığın güvenlik açısından kritik olduğu durumlarda, tüm bağlantı noktası uygulamaya özel yeterlilik gerektirir.

Sıcaklık Seçimi Tüm Conta İçin Geçerlidir

Yüksek sıcaklık fiberglas conta bir montajdır, sadece bir parça cam kumaşı değildir. Kullanılabilir servis koşulları; kaplama sınıfına, kumaş bitişine, çekirdeğe, dikişe ve herhangi bir kaplama veya bağlantı malzemesine bağlıdır.

Çekirdeği fiberglastan paslanmaz çeliğe değiştirmek, dış kaplamanın sıcaklık kapasitesini otomatik olarak artırmaz. Aynı şekilde, ısıya dayanıklı bir çekirdek, uygun olmayan bir kaplamayı veya dikiş yapısını telafi edemez.

Sürekli sıcaklığı, tepe sıcaklığını ve tepe süresini ayrı ayrı belirtin. Ayrıca contanın sıcak hava akışına, ısıtılmış metalle temasa, radyant ısıya veya doğrudan alev maruziyetine maruz kalıp kalmadığını tanımlayın.

Fiberglasın uygun olmadığı durumlarda, alternatif kaplama ve çekirdek kombinasyonlarını yüksek sıcaklık iribaş conta koleksiyonuiçinde inceleyin. Değiştirilecek yapıyı, tek bir bileşeni izole bir şekilde değiştirmek yerine eksiksiz bir sistem olarak seçin.

Fiberglas İribaş Conta Bandı, Düz Bant ve Halat Aynı Değildir

Terim fiberglas iribaş conta bandı ampul ve kuyruk sızdırmazlık profilini ifade eder. Düz bir fiberglas şerit veya ayrı bir fiberglas halat ile karıştırılmamalıdır.

Düz bant, genişliği boyunca nispeten tekdüze bir kesit sağlar. Halat, entegre bir montaj kuyruğu olmayan bir sızdırmazlık gövdesi sağlar. İribaş profili, ampulün temas işlevini kuyruğun tutma işlevinden ayırır.

Bu ürünler benzer malzemeler kullanabilir, ancak montaj düzenlemeleri ve mevcut sıkıştırma miktarları farklılık gösterir. Bir formu diğeriyle değiştirmek, sadece nominal genişliği eşleştirmeyi değil, eklem geometrisini kontrol etmeyi gerektirir.

Eski Bir Contayı Kopyalamadan Önce Eklemi Ölçün

Eski bir conta yararlı bir kanıttır, ancak artık orijinal profili temsil etmeyebilir. Kalıcı sıkıştırma, gerilmiş kumaş ve hasarlı köşeler, kullanılmış bir numuneyi yanıltıcı hale getirebilir.

Numuneyi ekipman ölçümleriyle birlikte sağlayın. Kesit çizimi; serbest ampul boyutlarını, kuyruk genişliğini ve toplam genişliği ayırt etmelidir.

Kuyruk genişliğini belirtirken, çizim üzerindeki ölçüm uç noktalarını işaretleyin. Bu, açıkta kalan montaj kuyruğu ile genel profil genişliği arasındaki karışıklığı önler.

Üretim Siparişinden Önce Profili Niteleyin

Yeni bir OEM tasarımı veya çekirdek yapısındaki bir değişiklik için, üretim miktarlarına taahhütte bulunmadan önce bir numune onay süreci kullanın. Aşağıdaki kontroller pratik bir başlangıç noktası sağlar; kabul limitleri ekipman gereksinimlerinden gelmelidir.

Uyum ve kapanma: Numuneyi amaçlanan tutma yöntemiyle monte edin. Ampulün birleşme yüzeyiyle buluştuğunu, kapının doğru kapandığını ve kuyruğun ekleme müdahale etmediğini doğrulayın.

Sıkıştırma ve geri kazanım: Profili amaçlanan montaj yüksekliğinde değerlendirin. Kapanma çabasını, kalıcı deformasyonu ve temsili açılma döngülerinden sonraki davranışı kontrol edin.

Termal maruziyet: Komple yapıyı temsili hizmet koşulları altında değerlendirin. Maruziyetten sonra kapağı, dikişi, çekirdeği ve tutuculuğu inceleyin.

Eklem performansı: Uygun bir ekipman testi kullanarak üzerinde anlaşılan sızıntı veya termal performans gereksinimini kontrol edin. Yalnızca görsel temas, her sızdırmazlık gereksinimini kanıtlamaz.

Sıkça Sorulan Sorular

Bir fiberglas iribaş conta her zaman fiberglas çekirdeğe sahip midir?

Hayır. Fiberglas dış kaplamayı tanımlayabilirken, ampul fiberglas, paslanmaz çelik veya başka bir belirtilen çekirdeği içerebilir. Sipariş verirken hem kaplamayı hem de çekirdeği belirtin.

İçi boş çekirdekli bir conta, fiberglas çekirdekli bir contadan her zaman daha mı yumuşaktır?

Evrensel bir karşılaştırma geçerli değildir. İçi boş geometri deformasyon için alan sağlar, ancak tel yapısı, fiber yoğunluğu, ampul boyutları ve kaplama gerilimi gerçek sıkıştırma yükünü etkiler. Bitmiş numuneleri veya ilgili test verilerini karşılaştırın.

Paslanmaz çelik çekirdek, dış yüzeyi aşınmaya karşı daha dirençli hale getirir mi?

Çekirdek iç destek sağlar. Ek bir koruyucu katman belirtilmedikçe fiberglas kaplama, açıkta kalan temas yüzeyi olarak kalır. Yüzey sürtünmesi, kaplama seçimi ve ekipman geometrisi yoluyla ele alınmalıdır.

Aynı profil fırın kapakları ve ocak kapakları için kullanılabilir mi?

Muhtemelen, ancak ekipman adı uygunluğu belirlemek için yeterli değildir. Gerçek conta sıcaklığını, boşluğunu, kapatma kuvvetini, hareketini, atmosferini ve sızdırmazlık gereksinimini karşılaştırın.

Özel bir fiberglas kuyruklu conta (tadpole gasket) teklifi için neler gereklidir?

Bir kesit çizimi veya numune, serbest ampul boyutları, kuyruk boyutları, gerekli uzunluk, miktar, kapalı boşluk ve çalışma koşullarını sağlayın. Bilindiği her durumda mevcut göbek spesifikasyonunu dahil edin.

BSTFLEX ile bir Fiberglas Kuyruklu Conta Belirleyin

BSTFLEX, OEM ve yedek parça projeleri için farklı iç yapılara sahip fiberglas kaplı kuyruklu contalar üretmektedir. Ampul boyutları, montaj kuyrukları ve bitmiş uzunluklar çizimler, numuneler ve ekipman gereksinimleri doğrultusunda geliştirilebilir.

Metalik olmayan bir ampul için fiberglas göbekli yapı ile başlayın, iç metalik destek için paslanmaz çelik göbekli yapıyı inceleyin veya açık merkezli geometrisinin gerekli sıkıştırmaya uygun olduğu durumlarda boş paslanmaz çelik göbekli yapıyı değerlendirin.

Fiyat teklifi almak için conta çiziminizi ve uygulama detaylarınızı BSTFLEX'e gönderin.Teklifin tam sızdırmazlık tertibatını kapsayabilmesi için gerekli miktarı, çalışma sıcaklığını, kapalı boşluğu ve montaj düzenini dahil edin.
