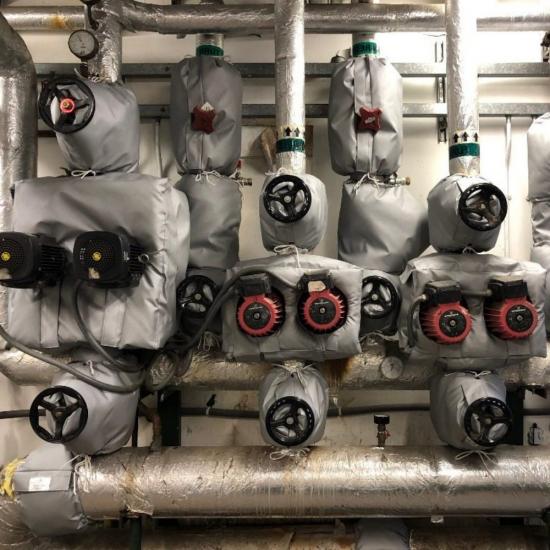

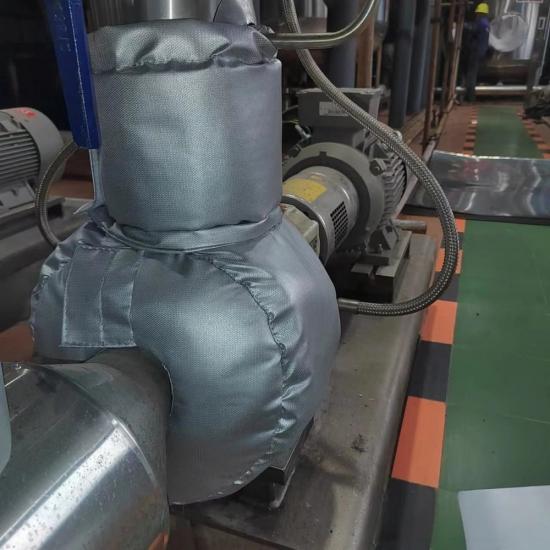

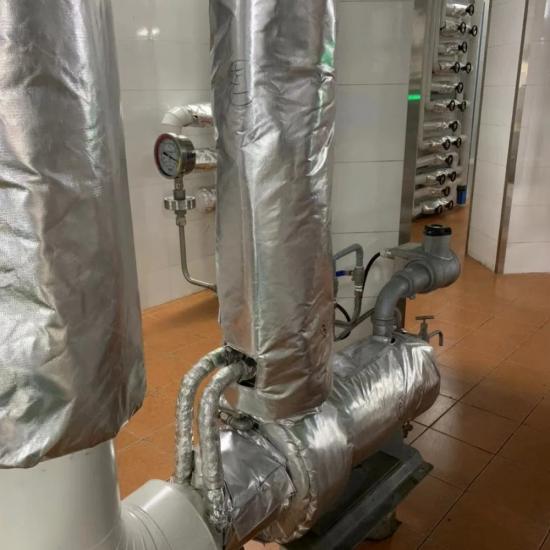

BSTFLEX sökülebilir pompa yalıtım kılıfları, ısıtılmış proses ortamlarını taşıyan endüstriyel pompalar için özel olarak üretilmiştir. Her bir yeniden kullanılabilir kılıf, pompa gövdesi, emiş ve basma bağlantıları, destekler ve servis noktaları etrafında şekillendirilerek, contaların, yatakların, kaplinlerin ve diğer bakım alanlarının erişilebilir kalmasını sağlarken açığa çıkan ısıyı azaltmaya yardımcı olur.
sipariş (moq):
1BSTFLEX, buhar kondensatı, termal yağ, asfalt, reçine, yapıştırıcılar, kimyasallar ve diğer sıcaklığa duyarlı proses ortamlarını taşıyan endüstriyel pompalar için çıkarılabilir pompa yalıtım kılıfları üretmektedir. Her bir kılıf, genel bir stok boyutundan seçilmek yerine, pompanın gerçek geometrisine göre özel olarak üretilir.
Kılıf, pompa gövdesinin yalıtılmış kısmına ve ilgili bağlantılara tam otururken, contalara, rulmanlara, tahliye hatlarına, havalandırma noktalarına, kaplin alanlarına ve montaj noktalarına planlı erişime olanak tanır. Çıkarılabilir yapı, bakım sırasında açılabilir ve geleneksel yalıtımı kesip yeniden inşa etmeye gerek kalmadan tekrar takılabilir.
Pompalar; kavisli gövdeleri, flanşlı bağlantıları, destek ayaklarını, mil geçişlerini ve yakındaki boru hatlarını kompakt bir alanda birleştirir. Bu özellikler, sert yalıtımın takılmasını zorlaştırır ve çıkarılmasını zahmetli hale getirir. Ancak pompa gövdesini açıkta bırakmak, aksi takdirde yalıtılmış olan bir proses hattında kopukluk yaratabilir.
Özel bir pompa yalıtım ceketi, erişilebilir kalması gereken alanları ayırırken ekipman profiline uyum sağlar. Pompaya ve bakım prosedürüne bağlı olarak, bitmiş sistem tek bir sarmal kılıf veya numaralandırılmış birkaç bölüm kullanabilir. Bölünmüş kılıflar, teknisyenlerin emme ve basma bağlantıları etrafındaki yalıtımı bozmadan gövde bölümünü çıkarmaları gerektiğinde kullanışlıdır.
Yalıtım sınırı üretimden önce onaylanmalıdır. Elektrik motorları, havalandırma açıklıkları, kaplin muhafazaları, rulman yatakları, mekanik salmastralar ve diğer ısıya duyarlı veya hareketli bileşenler, ekipman üreticisi ve proje mühendisi düzenlemeyi onaylamadıkça örtülmemelidir.
Çıkarılabilir pompa yalıtım kılıfları, pompa gövdesinin ortam sıcaklığının üzerinde veya altında çalıştığı ve muayene için erişilebilir kalması gereken yerlerde kullanılır. Yaygın uygulamalar şunlardır:
Bu ürün endüstriyel ekipman yalıtımı için tasarlanmıştır. Ev tipi kuyu pompası kılıfı, yüzme havuzu pompası muhafazası, ısı pompası ses battaniyesi veya kendinden ısıtmalı donma koruma çantası değildir. Aktif ısıtma gerektiren uygulamalarda ayrı olarak tasarlanmış bir ısı izleme veya ısıtma sistemi kullanılmalıdır.
Nihai katman sistemi; çalışma sıcaklığına, pompa ortamına, kurulum ortamına, mevcut boşluğa ve sökme sıklığına göre seçilir. Tipik bir çıkarılabilir pompa yalıtım kılıfı; dış koruyucu katman, termal yalıtım çekirdeği, sıcak yüzey astarı ve yeniden kullanılabilir sabitleme donanımı içerir.
| Katman veya Bileşen | Tipik Seçenekler | Tasarım Amacı |
|---|---|---|
| Dış koruyucu kılıf | Silikon kaplı fiberglas, PTFE kaplı fiberglas, alüminize fiberglas veya diğer kaplamalı ısıya dayanıklı kumaşlar | Yalıtımı kullanım, nem, yağ, hava koşulları ve saha kirlenmesine karşı korur |
| Yalıtım çekirdeği | Fiberglas iğneli mat, silika iğneli mat, seramik elyaf yalıtım veya aerojel bazlı yalıtım | İzin verilen kalınlık dahilinde gerekli termal direnci sağlar |
| İç astar | Fiberglas kumaş, silika kumaş, paslanmaz çelik folyo veya paslanmaz çelik ağ | Yalıtımı içerir ve sıcak ekipman yüzeyine bakar |
| Kapatıcılar | D-halkalar ve kayışlar, paslanmaz çelik kancalar, bağlama telleri, yaylar, tokalar veya diğer çıkarılabilir bağlantı elemanları | Şekillendirilmiş bölümleri sabitler ve tekrar tekrar çıkarılmasına olanak tanır |
| Takviye | Kapak iğneleri, paslanmaz çelik ağ, güçlendirilmiş dikişler, kenar koruması ve yerel aşınma yamaları | Katman konumunu kavisli ve düzensiz yüzeyler etrafında korur |
Sıcaklık kapasitesi eksiksiz bir montaj olarak değerlendirilmelidir. Kumaş, yalıtım çekirdeği, astar, dikiş ipliği, bağlantı elemanları ve boşlukların tümü, bir yapının belirli bir pompa için uygun olup olmadığını etkiler.
Bir pompa kapağı genellikle basit bir boru veya flanş ceketinden daha fazla kalıp detayı gerektirir. Gövdenin her iki tarafında farklı çaplar olabilir ve motor tarafındaki açıklık, hareketli parçalara temas etmeden mil veya sızdırmazlık alanı etrafına oturmalıdır. Tahliye tapaları, havalandırmalar, basınç bağlantıları ve isim plakalarının da görünür kalması gerekebilir.
BSTFLEX, kapağı gövde, emiş bağlantısı ve tahliye bağlantısı için ayrı bölümlere ayırabilir. Örtüşen kanatlar, bölümler arasındaki boşlukları azaltırken bir parçanın bağımsız olarak çıkarılmasına olanak tanır. Kalıcı etiketler; ekipman numarasını, kapak bölümünü ve montaj yönünü tanımlayabilir.
Yeni bir pompa yalıtım ceketi için boyutsal bir çizim tercih edilir. Çizim mevcut olmadığında, ön kalıp geliştirme için fotoğraflar ve saha ölçümleri kullanılabilir. Lütfen şunları sağlayın:
Fotoğraflar pompayı önden, arkadan, her iki yandan ve yukarıdan göstermelidir. Hangi bileşenlerin kapak dışında kalması gerektiği konusunda herhangi bir belirsizlik olduğunda, amaçlanan yalıtım sınırını doğrudan bir fotoğraf üzerinde işaretleyin.
Kapatma düzeni sıcaklığa, titreşime, mevcut alana ve kapağın ne sıklıkla açılacağına bağlıdır. D-halkalar ve kayışlar, birçok genel endüstriyel pompa için ayarlanabilir gerginlik sağlar. Tamamen metal bir bağlantı sisteminin tercih edildiği durumlarda paslanmaz çelik kancalar, yaylar ve bağlama telleri seçilebilir.
Kapatıcılar, bakım personelinin güvenli bir şekilde ulaşabileceği yerlere konumlandırılmalıdır. Bir duvara, pompanın altına veya dönen ekipmanın yanına yerleştirilmemelidir. İşçiler koruyucu eldiven giydiğinde kullanımı basitleştirmek için güçlendirilmiş çekme tırnakları eklenebilir.
Kapak çıkarılmadan veya takılmadan önce pompa kapatılmalı ve tesis prosedürüne göre güvenli hale getirilmelidir. Montajdan sonra, ceketin mili, kaplini, soğutma hava akışını, tahliye yolunu veya rutin kontroller için gereken erişimi kısıtlamadığını doğrulayın.
Planlı bakım sırasında kapağı kirlenmiş yalıtım, hasarlı dikişler, gevşek donanım ve ısıyla ilgili bozulmalar açısından inceleyin. Islak veya kimyasal olarak kirlenmiş bir yalıtım çekirdeği, sadece tekrar kapatılmak yerine araştırılmalıdır. Yeniden montajdan önce pompa ve boru tesisatı da sızıntı açısından kontrol edilmelidir.
Açıkta kalan bir pompa gövdesini yalıtmak, proses ile çevresindeki çalışma alanı arasındaki istenmeyen ısı transferini azaltmaya yardımcı olabilir. Isıtılmış ortamlar için kapak, pompa gövdesi boyunca ısı tutulmasını destekleyebilir. Ayrıca, dolu endüstriyel alanlardaki sıcak yüzeylere doğrudan maruz kalmayı da azaltabilir.
Gerçek termal sonuç; yüzey sıcaklığına, ortam koşullarına, yalıtım tipine, kalınlığa, kapsama alanına ve montaj kalitesine bağlıdır. Belirli bir dış yüzey sıcaklığı veya ısı kaybı değeri gerektiğinde, yapının proje hedefine göre gözden geçirilebilmesi için tasarım koşullarını sağlayın.
BSTFLEX; prototipleri, küçük proje miktarlarını ve tekrarlayan OEM tedarikini destekler. Kapaklar; mühendislik çizimlerinden, saha ölçümlerinden, karton veya kumaş şablonlardan, fotoğraflardan veya onaylanmış fiziksel bir numuneden üretilebilir. Tekrarlayan programlar için parça numaraları, bölüm etiketleri, müşteri tanımlaması ve paketleme gereksinimleri dahil edilebilir.
Yedek işler için, önceki kapağın neden değiştirildiğini açıklayın. Doğrudan bir kopya; yanlış boşluklar, erişilemeyen kapatıcılar, kirlenme, aşırı ağırlık veya uygun olmayan bir yalıtım sınırından kaynaklanan sorunları çözmeyebilir. Takılı ve çıkarılmış kapağın fotoğrafları, gerekli tasarım değişikliklerinin belirlenmesine yardımcı olur.
Normalde kılıf, elektrik motorundan ziyade pompa gövdesi ve onaylanmış sıcak bölümler etrafında tasarlanır. Ekipman üreticisi başka bir düzenlemeyi onaylamadığı sürece motor havalandırması, rulmanlar, kaplinler, contalar ve hareketli bileşenlerin açıkta kalması gerekir.
Sadece dış geometri, bağlantı konumları ve gerekli erişim noktaları yeterince benzer olduğunda. Güvenilir bir uyum için her pompa modeli veya boyutsal grup ayrı ayrı incelenmelidir.
Evet. Flanşlar ana kılıfa dahil edilebilir veya ayrı çıkarılabilir flanş kılıfları ile yalıtılabilir. Yalnızca bir bağlantının bakıma ihtiyaç duyduğu durumlarda, ayrı bölümler genellikle daha kolay erişim sağlar.
Dış mekan yapıları; uygun dış kumaşlar, korumalı dikişler ve drenaj hususları ile mevcuttur. Hava koşullarına dayanıklılık sadece kumaş kaplamasına değil, tüm tasarıma bağlıdır; bu nedenle yönlendirme ve su giriş noktaları incelenmelidir.
Yalıtım ısı transferini yavaşlatır ancak ısı üretmez. Donma koşullarının mümkün olduğu yerlerde, sistemin çıkarılabilir yalıtım kılıfına ek olarak doğru tasarlanmış ısıtma kablolarına veya başka bir aktif ısı kaynağına ihtiyacı olabilir.
Evet. Hasarsız bir numune veya hasarlı bölgeleri açıkça belirtilmiş bir numune gönderin. Eski kılıflar servis sırasında esnemiş, çekmiş veya değiştirilmiş olabileceğinden boyutsal doğrulama yapılması yine de önerilir.
Pompa çizimini, ekipman modelini, çalışma sıcaklığını, miktarı ve fotoğrafları BSTFLEX'e gönderin. Üretim şartnamesini onaylamadan önce yalıtım sınırını, bölüm düzenini, malzemeleri, sabitleme yöntemini ve bakım erişimini inceleyeceğiz.
