Silikon Kaplı Aramid Makaron: Kablolar ve Hortumlar İçin Boyutlandırma

Dış kaplaması olan bir manşon iki yöne de uymalıdır. Delik kısmı hortumu veya kabloyu içine alabilirken, bitmiş dış çapı klipsleri, braketleri ve komşu bileşenleri kurtarmalıdır. Teknik resimde bu boyutlardan biri eksikse, tek başına nominal bir manşon boyutu seçimi belirleyemez.

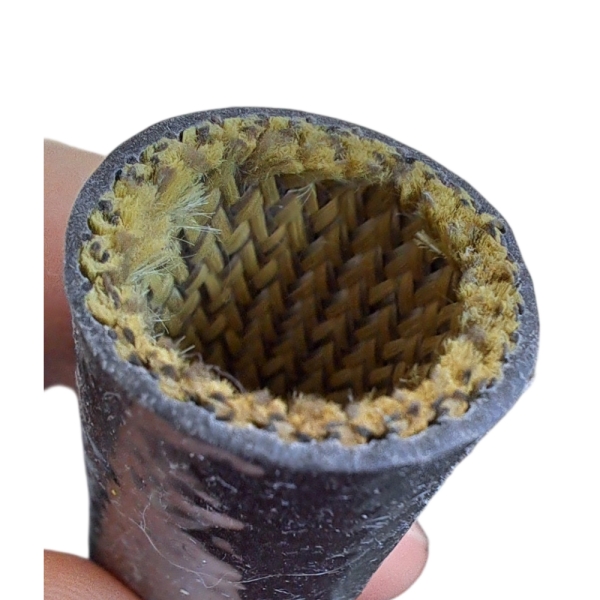

BSTFLEX'in silikon kaplı aramid manşontübüler aramid iç katmana ve silikon kaplı bir dış yüze sahiptir. Ürün, kablo demetleri, kablolar ve hortumlar için sunulmaktadır. Çevrimiçi açıklamasında bir ölçü tablosu verilmemiştir; bu nedenle, başka bir kaplı kılıfın boyutlarının geçerli olacağını varsaymak yerine, teklif verilen yapı için ölçülerin ve bir numunenin talep edilmesi gerekir.

Montajı, korunacağı şekilde ölçün

Bir kablo demeti için, bantlama, branşman ve herhangi bir dış sargı yapıldıktan sonra bitmiş demeti ölçün. Bir hortum için, uç rakorunun yakınındaki değişiklikler dahil olmak üzere, kaplama üzerinden birkaç noktada ölçüm yapın. Kılıf altında kalan kısmın maksimum dış çapını kaydedin. Montaj seri olarak yapılıyorsa üretim toleransını belirtin; bu toleransın alt sınırındaki bir numune, bir uyum sorununu gizleyebilir.

Kapatılan uzunluğu, bükülme yerlerini ve makaronun durması gereken yerleri işaretleyin. Makaronun montaj sırasında geçmesi gereken tüm elektrik konnektörlerini, sıkma yüksüklerini, somunları veya koruyucu başlıkları dahil edin. Bu güzergahtaki en büyük unsur, koruma gerektiren kısımdan çok daha geniş olabilir.

Kılıfın ne zaman takılacağına karar verin

Manşet, bir terminal veya hortum rakoru takılmadan önce yerleştirilirse, rakor geçiş açıklığını belirlemez. Tamamlanmış bir montaja eklenirse, rakorun en geniş kısmını ölçün ve gerçek manşetle bir deneme yapın. Kaplamasız bir örgü o kadar genişleyebileceği için kaplanmış bir boruyu bir engelin üzerinden zorla geçirmeyin. Kaplama ve iç tekstil birlikte değerlendirilmelidir.

Her iki ucun de erişilebilir olmadığı durumlarda, boyutu seçmeden önce montaj sırasını belirleyin. Daha büyük boru şeklindeki bir manşon, bir uç bağlantı parçasından geçebilir ancak çok daha küçük kablo veya hortum üzerinde gevşek durabilir. Kurulum zamanlamasını değiştirmek veya mevcut bir montaj için farklı bir yapı seçmek, nominal çapı artırmaktan daha iyi bir sonuç verebilir.

Bitmiş kolun etrafında boşluk bırakın

Bitmiş kılıfın dış çapını ve önerilen iç çaptaki et kalınlığını sorun. Ardından bu dış boyutu, kurulu hat boyunca yer alan en dar braket, kanal veya kelepçe ile karşılaştırın. Çıplak hortum için yeri olan bir tasarım, kaplanmış bir kılıf eklendikten sonra yeterli yere sahip olmayabilir.

Numuneyi amaçlanan bükme yarıçapında ve normal hareket aralığının tamamı boyunca deneyin. Yerel düzleşme, klipse doğru toplanma, kılıf ucunun geriye çekilmesi ve silikon yüzeyde gözle görülür hasar olup olmadığını kontrol edin. Gerçekçi bir kullanım veya hareket denemesinden sonra aşınma izlerinin konumunu kaydedin. Kılıf seçiminin, hortumu kendi belirtilen minimum bükme yarıçapının altına zorlamasına izin vermeyin.

Gerçek maruziyet için kaplamayı kontrol edin

Kılıfın sıcak bir yüzeye temas edip etmeyeceğini, ışıma ısısının yakınında mı duracağını yoksa esas olarak sürtünmeye karşı mı koruma sağlayacağını belirtin. Kılıf konumundaki normal ve tepe sıcaklığı, maruz kalma süresini ve montaj veya temizlik işleminde kullanılan tüm sıvıları bildirin. Tedarik edilen aramid ve silikon yapı için güncel test verilerini isteyin. Komple kablo veya hortum montajının sıcaklık sınırı, tek bir kılıf malzemesinin sınırından daha düşük olabilir.

Elektriksel bir uygulama için, makaronun halihazırda yalıtılmış bir kablo üzerine eklenen koruyucu bir kılıf mı yoksa onaylı bir yalıtım sistemininin bir parçası mı olduğunu açıklayın. Bir voltaj veya alev testi gerekiyorsa, yöntemi adlandırın ve bitmiş kaplanmış makaron için sonuçları talep edin. Silikon katmanının varlığı, belirli bir elektriksel derecelendirme oluşturmaz.

Elyaf yapıları ayrı tutun

Silikon kaplı fiberglas kılıf farklı bir baz elyaf kullanır. Eğer proje şartnamesi cam gerektiriyorsa, inceleyinsilikon kauçuk kaplı cam elyaf makaron kendi şartlarında değerlendirilmelidir. Boyutu, termal ve elektriksel iddiaları, her ikisinin de silikon bir dış yüzeye sahip olması nedeniyle sadece aramid kılıf satın alma şartnamesine kopyalanmamalıdır.

Örnek talebi için kısa bir şartname

• Bitmiş hortum veya kablo demetinin maksimum dış çapı ve izin verilen toleransı.
• Kurulum hattı boyunca en büyük bağlantı parçası veya konnektör.
• Gerekli korumalı uzunluk, kesim ucu konumu ve montaj aşaması.
• Braketler arasındaki minimum boşluk ve çalışma bükülme yarıçapı.
• Isı kaynağı, çalışma ve tepe maruziyeti ile sıvılarla temas.
• Gerekli testler ve monte edilen numunenin nasıl kabul edileceği.

Bu teknik resmi ve numune talebini şu adres üzerinden gönderin: silikon kaplı aramid kılıf ürün sayfası. Tedarikçiden teklif üzerinde bitmiş iç çap toleransını, dış çapı, kaplama detaylarını ve ilgili test verilerini belirtmesini isteyin. Üretim kesim uzunluğunu onaylamadan önce gerçek montaj üzerinde bir numune takın ve inceleyin.
