Hızlı Yanıt

Cam elyaf bir halat contanın boyutunu belirlemek için temiz kanal genişliğini, kanal derinliğini, kapalı kapı boşluğunu, köşe yarıçapını ve toplam eksen uzunluğunu kaydedin. Ardından, bitmiş yapısı üretici tarafından onaylanan sıkıştırma oranında bu alanı doldurabilecek yuvarlak veya kare bir halat seçin. Çok küçük bir halat sızıntı yolu bırakabilir; çok büyük bir halat ise kapının kapanmasını engelleyebilir veya örgü yapısını kalıcı olarak ezebilir.

Her örgü halat için geçerli olan tek bir büyük boyut veya sıkıştırma yüzdesi yoktur. Yoğunluk, örgü deseni, çekirdek, kaplama, takviye ve kapı geometrisi, aynı nominal çapa sahip iki halatın sergilediği davranışı değiştirebilir.

Çıkarılan Halatı Ölçmek Neden Yeterli Değildir?

Eski bir sızdırmazlık elemanı referans olarak faydalıdır, ancak güvenilir bir ana ölçü değildir. Esnekliğini kaybetmiş, işlem kalıntılarını emmiş, çıkarma sırasında esnemiş veya kanal içinde kalıcı dikdörtgen bir şekil almış olabilir. Yalnızca en geniş yassılaşmış yüzeyi ölçmek gereğinden büyük bir yedek parçaya yol açabilir. Yalnızca en ince ezilmiş kesiti ölçmek ise gereğinden küçük bir parçaya yol açabilir.

Bakım çalışmaları için çıkarılan contayı saklayın ve atmadan önce fotoğrafını çekin. Profilini, ek yerini, montaj yönünü ve lokal hasarları kaydedin. Bu gözlemleri temizlenmiş metal kanaldan alınan ölçümlerle birlikte kullanın.

Yeni bir kapı tasarımı için teknik resim ve temsilî bir kapatma numunesi üzerinden çalışın. Tedarikçinin hem tutucu kanalı hem de kapı tamamen kilitlendiğinde mevcut olan mesafeyi anlaması gerekir.

Halat Conta Boyutlandırması İçin Gereken Beş Ölçüm

Fitil Çapını Seçmeden Önce Kanalı Ölçün

1. Ekipmanı güvenli hale getirin. Fırını, ocağı veya kazanı izole edin, soğumasını bekleyin ve bir kapıyı açmadan veya çıkarmadan önce sahanın kilitleme/etiketleme prosedürünü uygulayın.
2. Eski contayı dikkatlice çıkarın. Temsili bir parça saklayın ve yapıştırılmış mı, mekanik olarak sabitlenmiş mi yoksa sadece kanala bastırılmış mı olduğunu not edin.
3. Kanalı temizleyin. Eski yapıştırıcı, kurum ve sıkışmış lifler kullanılabilir genişliği ve derinliği azaltabilir. Kalıntıyı değil, metal oluğu ölçün.
4. Birkaç konumdan ölçüm alın. Düz kenarları, köşeleri, menteşe alanlarını ve mandal tarafını karşılaştırın. Yalnızca uygun tek bir ölçüm bildirmek yerine en küçük ve en büyük değerleri kaydedin.
5. Temas yüzeyini kontrol edin. Deformasyon, erozyon, kaynak onarımı, gevşek menteşeler ve düzensiz mandal kuvveti arayın. Yeni bir fitil, her mekanik kusuru telafi edemez.
6. Bir çizim veya üzerine işaretleme yapılmış fotoğraflar gönderin.Genişliği, derinliği, boşluğu ve kapanma yönünü gösteren bir kesit görünümü, bağlamı belirtilmeden yazılmış bir fitil çapından çok daha faydalıdır.

Evrensel Bir Yüzde Kullanmadan Sıkışma Nasıl Değerlendirilir

Sıkışma, eklem kapatıldığında fitilin serbest yüksekliğindeki azalmadır. Şu şekilde ifade edilebilir:

Sıkışma (%) = (serbest sızdırmazlık elemanı yüksekliği − montajlı sızdırmazlık elemanı yüksekliği) ÷ serbest sızdırmazlık elemanı yüksekliği × 100

Bir kanalda tutulan bir fitil için serbest sızdırmazlık elemanı yüksekliği, fitil yerine oturtulduktan sonra temas yüzeyine sunulan gerçek yüksekliği tanımlamalıdır. Bu her zaman katalog çapıyla aynı değildir. Montajlı sızdırmazlık elemanı yüksekliği, kapı tamamen mandallandığında aynı sızdırmazlık hattındaki mevcut alandır.

Bu hesaplama geometriyi tanımlar; kabul edilebilir sınırı belirlemez. Tedarikçiden, fiyat teklifi verilen tam yapı için izin verilen sıkışma aralığını onaylamasını isteyin. Orta yoğunlukta yuvarlak örgü, yoğun kare örgü, yumuşak örme fitil ve kaplanmış bir fitil, aynı nominal yüzde değerinde çok farklı kapanma kuvvetleri üretebilir.

Kapı zaten kullanımda mho, kısa bir numune denemesi genellikle genel bir internet formülü uygulamaktan daha güvenilirdir. Deneme, fitilin yerinde kaldığını, kapının aşırı kuvvet uygulanmadan kapandığını ve çevre boyunca temasın kesintisiz olduğunu doğrulamalıdır.

Yuvarlak Örgülü Fitil mi Yoksa Kare Örgülü Fitil mi?

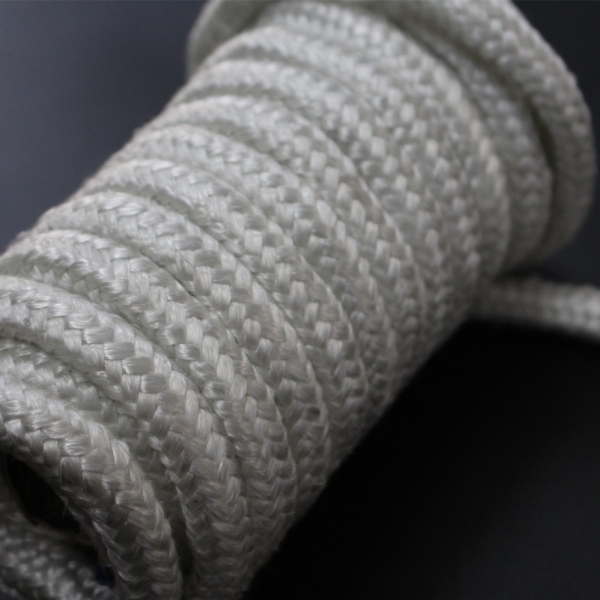

Yuvarlak Örgülü Cam Elyafı Fitil

Yuvarlak bir profil, kavisli kanallar, kıvrımlı sızdırmazlık yolları ve dairesel bir fitili tutmak için tasarlanmış kanallar için pratik bir başlangıç noktasıdır. Köşeleri ve düzensiz yolları takip edebilir, örgü yapı ise gevşek bükülmüş bir fitile göre daha kararlı bir yüzey sağlar.

Bu profil için fiberglass round braided rope ürün sayfasını inceleyin. Teklif talebinde (RFQ), yalnızca "standart cam elyafı fitil" istemek yerine, gerekli çapı, yapıyı, uzunluğu, çalışma koşullarını ve kanal ölçülerini belirtin.

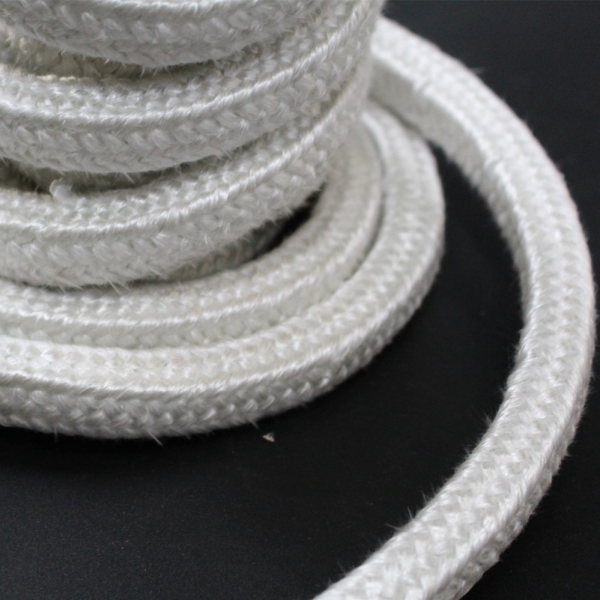

Kare Örgülü Cam Elyafı Fitil

Kare bir profil, düz temas yüzeyleri sağlar ve dikdörtgen bir kanala daha öngörülebilir şekilde oturabilir. Kanal genişliği ve derinliğinin ayrı ayrı kontrol edildiği veya yuvarlak bir fitilin kanal köşelerinde dönme eğilimi gösterdiği ya da kullanılmayan boşluklar bıraktığı durumlarda uygun olabilir.

Düz kenarlı bir kesit için fiberglass square braided rope ürününü karşılaştırın. Monte edilen hacmi, yoğunluğu ve gerekli kapanma kuvvetini kontrol etmeden eşit nominal boyutların yerine başka bir ürün koymayın.

Örgü Yoğunluğu Uyumu Değiştirir

Anma ölçüsü, bir fitil contayı tamamen tanımlamaz. Örgü yoğunluğu ve iç yapı, fitilin ne kadar kolay büküldüğünü, yanal olarak ne kadar yayıldığını ve kapıya karşı ne kadar güçlü bir şekilde geri ittiğini etkiler.

• Daha yumuşak yapı: düzensiz yüzeylerin etrafına uyum sağlaması daha kolaydır, ancak daha fazla desteğe ihtiyaç duyabilir ve aşırı sıkıştırılması daha kolay olabilir.
• Daha yoğun örgü: boyutsal olarak daha kararlıdır ve taşıma hasarına karşı dirençlidir, ancak genellikle daha hassas bir kanal ve daha büyük bir kapama kuvveti gerektirir.
• Çekirdek yapısı: masif fiber çekirdek, içi boş yapı veya takviyeli çekirdek, eski haline dönme yeteneğini ve bükülme yarıçapını değiştirir.
• Yüzey işlemi: kaplamalar sürtünmeyi, sertliği, sıkıştırılabilirliği ve ortama karşı direnci değiştirebilir.

Tekrar eden OEM siparişleri için onaylanmış numune, dış boyutlardan daha fazlasını tanımlamalıdır. Ürün yapısını, birim uzunluk başına kütleyi veya üzerinde anlaşmaya varılan yoğunluk kontrolünü, boyut toleransını ve numune onay referansını kaydedin.

Kaplı Bir Halat Ne Zaman Değerlendirilmelidir

Kaplanmamış fiberglas bir halat, birçok kuru statik ısıl sızdırmazlık uygulaması için uygundur. Alıcı azaltılmış yüzey saçaklanması, daha pürüzsüz bir montaj yüzeyi veya belirtilen işlem akışkanına karşı ek direnç gereksinim duyduğunda kaplı bir yapı düşünülebilir.

Silikon kauçuk kaplı fiberglas halat ayrı bir yapıdır ve birbirinin yerine geçebilen bir renk varyasyonu olarak ele alınmamalıdır. Kaplama tüm tertibatı değiştirir; bu nedenle sıcaklık, akışkan, basınç, sertlik ve sıkıştırma yeniden gözden geçirilmelidir.

Bir kaplamanın ek yeri basınç sızdırmaz hale getirdiğini veya her türlü gaz, buhar ya da sıvı hizmeti için uygun olduğunu varsaymayın. Değerlendirme için tam akışkan türünü, konsantrasyonunu, normal basıncı, basınç dalgalanmalarını ve maruziyet modelini sağlayın.

Sıcaklık Seçimi Geometriden Sonra Gelir

Doğru boyutlandırılmış bir conta, malzeme onaylı çalışma koşullarının ötesinde kullanılırsa yine de arızalanabilir. Yalnızca fırın ayar noktasını veya fırın odası sıcaklığını değil, conta konumundaki sıcaklığı da sağlayın. Normal sürekli sıcaklığı, tepe sıcaklığı, tepe süresini ve ısıl döngü sıklığını dahil edin.

Bitmiş halat yapısının belgelenmiş sürekli çalışma sıcaklığını kullanın. Fiber sınıflandırma sıcaklığı, erime noktası ve kısa süreli tepe maruziyeti farklı değerlerdir. Yapıştırıcı, kaplama, dikiş ipliği, takviye veya yakındaki bir metal tutucu sınırlayıcı bileşen haline gelebilir.

Doğrulanan sıcaklık gereksinimi seçilen fiberglas yapının ötesindeyse, Fiberglas Halat ve Seramik Fiber Halat: Yüksek Sıcaklık Contası Nasıl Seçilir başlıklı yazıda yer alan malzeme ailelerini karşılaştırınBu, bir boyutlandırma problemini bir malzeme-sıcaklık probleminden ayırır.

Gerekli Conta Uzunluğu Nasıl Belirlenir

Temizlenmiş oluğun eksen çizgisi boyunca her bir köşeden geçerek ölçüm yapın. Dikdörtgen bir kapı için, conta yolu içeriye çekilmiş, kavisli veya donanım tarafından kesintiye uğramış olabileceğinden, yalnızca dış kapı genişliğine ve yüksekliğine güvenmeyin.

Sipariş vermeden önce ek yerini belirleyin. Montaj için erişilebilir olmalı ve ekipman tasarımına göre konumlandırılmalıdır. Halatın sürekli kangal, makara boyu, kesilmiş boy, kapalı çevrim veya imal edilmiş bir montaj grubu olarak mı sağlanacağını belirtin.

Halatı ölçerken veya monte ederken germeyin. Gerginlik, halatın görünen çapını azaltabilir ve ısıtıldıktan sonra uçların birbirinden ayrılmasına neden olabilir. Örgü stabilitesine, uç işlemine ve montaj prosedürüne bağlı olduğundan, kesme payı ve ekleme yöntemi tedarikçi ile kararlaştırılmalıdır.

Yaygın Boyutlandırma Hataları

• Ezilmiş eski contaya bakarak sipariş vermek: kalıcı deformasyon orijinal profili ve boyutu gizler.
• Yalnızca kanal genişliğini kullanmak: genişlik, kanal derinliğini veya son kapanan kapı boşluğunu ortaya çıkarmaz.
• Her sızıntıyı durdurmak için daha kalın bir ip seçmek:aşırı boyut, kapıyı açık tutabilir, mandallara aşırı yük bindirebilir veya fitili ezebilir.
• Profil yoksayılıyor:aynı belirtilen boyuta sahip yuvarlak bir halat ve kare halat, bir kanalı aynı şekilde doldurmaz.
• Yoğunluk yoksayılıyor:aynı boyutlara sahip iki halat farklı kapanma kuvveti gerektirebilir ve farklı toparlanma gösterebilir.
• Montaj sırasında germe:halat incelebilir ve daha sonra ek yerinden geri çekilebilir.
• Genel bir sıkıştırma kuralı kullanma:yayınlanan yüzdeler farklı bir malzemeye, örgüye, yoğunluğa veya ekipman tasarımına atıfta bulunabilir.
• Kapı durumunun göz ardı edilmesi:eğrilmiş paneller, aşınmış menteşeler ve düzensiz mandallar, doğru fitil kullanılsa bile yerel sızıntılara neden olabilir.

Prototip ve Kabul Muayenesi

Yeni bir tasarım veya güvenilir bir orijinal spesifikasyonu olmayan bir değişiklik için, toplu siparişi vermeden önce temsili bir numuneyi onaylayın. Aşağıdakileri kontrol edin:

• Montaj öncesi profil ve nominal boyutlar
• Boyutsal tolerans ve hat boyunca tutarlılık
• Bükülmeden düz hatlara ve köşelere oturabilme yeteneği
• Kapı kapanma kuvveti ve mandal geçişi
• Tam çevre boyunca temas
• Ek yeri uyumu ve uç kararlılığı
• Kontrollü ısı döngüsünden sonraki durum
• Ezilme, saçaklanma, sertleşme veya yerinden çıkma belirtisi

Onaylanmış fitil numunəsini, teknik resim revizyonunu ve satın alma spesifikasyonunu bir arada tutun. Bu, satın alma, kalite ve bakım ekiplerine gelecek siparişler için ortak bir referans sağlar.

Fiberglas Fitil Conta Teklif Talebi (RFQ) Kontrol Listesi

Sıkça Sorulan Sorular

Yeni cam elyafı halat, eski contayla aynı çapta mı olmalıdır?

Otomatik olarak hayır. Eski conta kalıcı olarak yassılaşmış veya uzamış olabilir. Temizlenen kanalı ve kapalı kapı boşluğunu ölçün, ardından eski halatı yalnızca destekleyici kanıt olarak kullanın.

Halat ölçüsünü yalnızca kanal genişliğine bakarak seçebilir miyim?

Hayır. Kanal derinliği, kapalı kapı boşluğu, köşe yarıçapı, halat yoğunluğu ve onaylanmış sıkıştırma aralığı da gereklidir. Yalnızca genişlik, sızdırmazlık elemanının ne kadar dışarı çıkacağını veya ne kadar kapatma kuvveti oluşturacağını öngöremez.

Bir cam elyafı halat conta ne kadar sıkıştırılmalıdır?

Tam halat yapısı için onaylanmış aralığı kullanın. Her örgü, bükümlü, örme, masif özlü, boşluklu özlü veya kaplanmış halat için evrensel bir yüzde yoktur. Önerilen geometriyi üretici ile teyit edin ve mümkün olduğunda numune montajı gerçekleştirin.

Bir fırın kapağı için yuvarlak mı yoksa kare cam elyafı halat mı daha iyidir?

Hiçbir profil evrensel olarak daha iyi değildir. Yuvarlak halat genellikle kavisli veya radyanlı kanallara uygundur; kare halat ise dikdörtgen bir kanalda düz temas ve kararlı oturma sağlayabilir. Mevcut kanal ve kapı tasarımı profili belirlemelidir.

Halat uzunluğunu nasıl hesaplarım?

Esnek bir şerit metre veya esnemeyen bir kordonla tam kanalın orta hattını ölçün. Köşeleri dahil edin ve ek yeri konumunu belirleyin. Tedarikçi ile herhangi bir kesim payı üzerinde anlaşın ve ölçüm sırasında halatı esnetmeyin.

Doğru ebatlandırılmış conta hala sızdırıyorsa ne olur?

Düzensiz mandal kuvveti, aşınmış menteşeler, kapı deformasyonu, hasarlı kanal yüzeyleri, kusurlu ek yeri, yerel aşırı sıkıştırma veya malzeme bozulması olup olmadığını kontrol edin. Sızdırma her zaman nominal halat çapından kaynaklanmaz.

Seramik elyaf halat bunun yerine ne zaman düşünülmelidir?

Belgelendirilmiş sürekli çalışma sıcaklığı veya diğer hizmet gereksinimleri, tam cam elyafı halat yapısının kapasitesini aştığında başka bir malzemeyi düşünün. Malzeme değiştirmeden önce gerçek sızdırmazlık hattı sıcaklığını ve tüm montaj bileşenlerini teyit edin.

Halat Conta Önerisi İsteyin

Bir OEM projesi, tesis duruşu veya yenileme programı için kanal genişliğini ve derinliğini, kapalı kapı boşluğunu, tam conta yolunu, çalışma sıcaklığını, akışkanı, açılma sıklığını, fotoğrafları ve gerekli miktarı gönderin. Anhui Parker New Material Co., Ltd., endüstriyel tedarik için yuvarlak, kare, kaplanmamış ve kaplanmış cam elyafı halat yapılarını değerlendirebilir.

Eksiksiz yüksek sıcaklık halatı serisini inceleyin veya endüstriyel sızdırmazlık için yuvarlak örgü cam elyafı halat ile başlayın.
