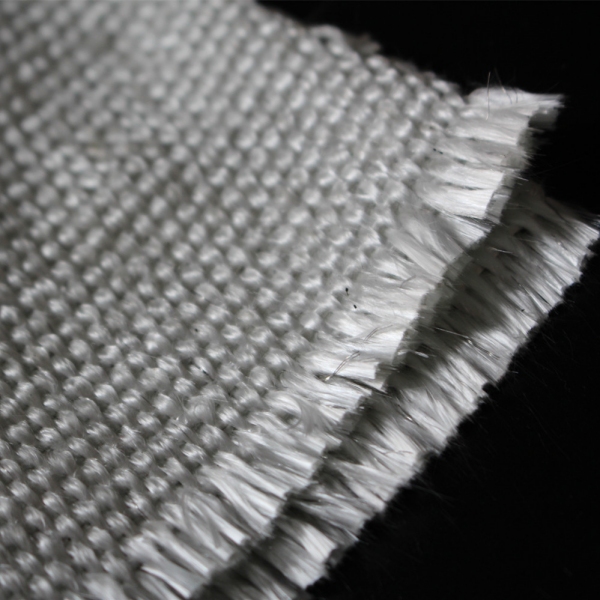

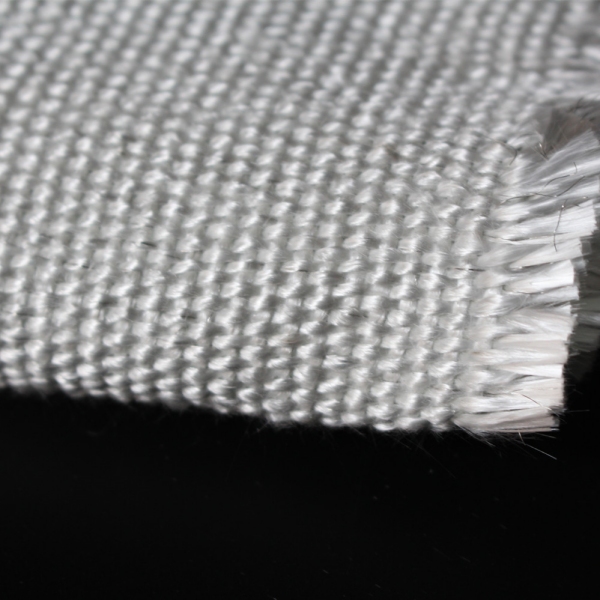

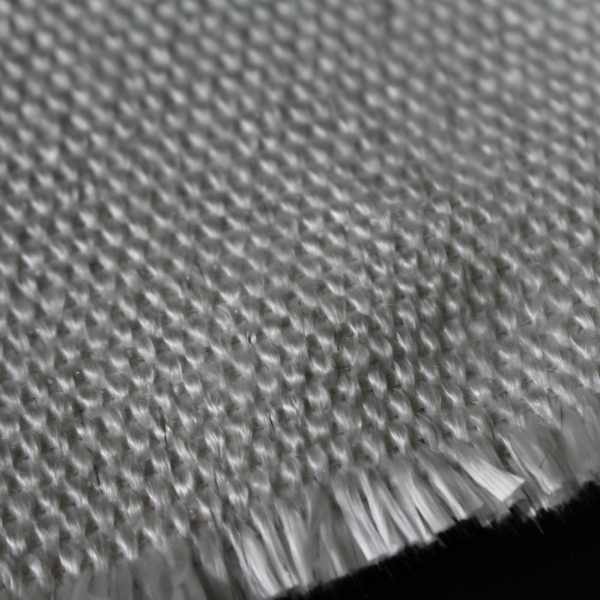

Tel takviyeli fiberglas kumaş, mekanik takviyeyi ve boyutsal kararlılığı artırmak için paslanmaz çelik telin fiberglas ipliklerle birleştirildiği dokuma yüksek sıcaklık tekstil malzemesidir. Düz fiberglas kumaşın tekrarlanan kullanım, dikey montaj, titreşim veya zorlu endüstriyel bileşenler şeklinde üretim için yeterli destek sağlayamayabileceği durumlarda tercih edilir.
Tel, fiberglasın yerini almaz ve malzemeyi metal örgüye dönüştürmez. Fiberglas ana termal tekstil olmaya devam ederken, takviye edilen tel örgü içinde ek bir takviye elemanı sağlar.
BSTFLEX şunları tedarik eder: Tel Takviyeli Yüksek Sıcaklık Fiberglas Dokuma Kumaş; endüstriyel yalıtım, kaynak koruması, ısı bariyerleri, contalar, yalıtım fitilleri ve üretilmiş termal koruma ürünleri için kullanılır. Mevcut ürün açıklaması, seçilen yapı ve uygulama koşullarına bağlı olarak paslanmaz çelik tel takviyesini ve 1000°F / 538°C üzerindeki ısı direncini belirtir.
Tel takviyeli fiberglas kumaş, fiberglas ipliklerin, seçilen iplik yönlerinde metalik takviye ile birleştirilerek dokunmasıyla üretilir. Yapıya bağlı olarak, paslanmaz çelik tel atkı yönünde fiberglas iplikle bükülebilir, başka bir belirli desende birleştirilebilir veya müşteriye özel bir kumaş tasarımına göre kullanılabilir.
Endüstriyel alıcılar tarafından kullanılan terimler şunlardır:
Bu tanımlar tek bir evrensel spesifikasyondan ziyade bir malzeme ailesini tanımlar. Alıcılar, fiyat teklifi alınan kesin kalitenin tel alaşımını, takviye yönünü, taban kumaşını, dokumasını, bitmiş ağırlığını, kalınlığını ve sıcaklık derecesini onaylamalıdır.
Takviye telinin ana amacı mekanik takviyedir. Kumaşın asıldığı, tekrar tekrar işlendiği veya üretilmiş bir termal bileşene entegre edildiği yerlerde kumaşın şeklini korumasına ve bozulmaya direnmesine yardımcı olabilir.
Kumaş tasarımına ve test yöntemine bağlı olarak tel takviyesi şunlara katkıda bulunabilir:
Bu avantajlar sınıfa özel verilerle doğrulanmalıdır. Tek başına telin varlığı garantili bir çekme mukavemeti, yırtılma mukavemeti veya hizmet ömrü sağlamaz.
“Takviyeli” kelimesi çok geniş yorumlandığında çeşitli satın alma hataları ortaya çıkar.
Kumaşın izin verilen sıcaklığı fiberglas bileşimine, iplik yapısına, yüzey işlemine, tel alaşımına ve eksiksiz tekstil tasarımına bağlıdır. Paslanmaz çelik takviye, kumaşın mekanik desteği korumasına yardımcı olabilir, ancak sürekli çalışma sıcaklığında evrensel bir artış yaratmaz.
İki tel takviyeli fiberglas kumaş farklı sıcaklık derecelerine sahip olabilir çünkü taban kumaşları, işlemleri ve kabul kriterleri farklıdır.
Tel takviyeli fiberglas hala dokuma bir tekstildir. Ayrı nitelikli bir bariyer veya kaplama entegre edilmediği sürece gaz, dokuma arasından, dikişlerden, kesik kenarlardan ve bağlantı deliklerinden geçebilir.
Paslanmaz çelik takviye su direnci sağlamaz. Dış mekan veya ıslak uygulamalar, ortam için seçilmiş ayrı bir silikon, PTFE veya diğer uygun harici katman gerektirebilir.
Takviye teli ve örme paslanmaz çelik örgü farklı yapılardır. Tel takviyeli kumaş, dokuma tekstil içinde takviye içerir. Ek sıcak taraf koruması, şekil tutma veya mekanik desteğin gerektiği çıkarılabilir bir yalıtım örtüsüne veya termal montaja ayrı bir örgü eklenebilir.
Sıcaklığa dayanıklı bir kumaş her kaynak battaniyesi, yangın perdesi veya can güvenliği uygulaması için otomatik olarak sertifikalandırılmaz. Bitmiş ürün gerekli maruz kalma, kurulum ve test kriterlerini karşılamalıdır.
| Seçim faktörü | Düz cam elyaf kumaş | Tel takviyeli cam elyaf kumaş |
|---|---|---|
| Temel yapı | Dokuma cam elyaf iplikler | Belirli metalik takviyeye sahip dokuma cam elyaf iplikler |
| Birincil avantaj | Geniş endüstriyel kullanıma sahip esnek termal tekstil | Ek mekanik destek ve boyutsal kararlılık |
| Dikey montaj | Seçilen sınıf ve destek yöntemi yeterli olduğunda uygundur | Ek yapısal desteğin arzu edildiği durumlarda genellikle değerlendirilir |
| Tekrarlanan kullanım | Kumaş ağırlığına ve dokumaya bağlıdır ve bitişe | Tel tekstili desteklemeye yardımcı olabilir, ancak dikişler ve kaplama dayanıklılığı yine de belirler |
| Sıcaklık derecesi | Sınıfa özel | Sınıfa özel; tel tek ve evrensel bir yüksek derece oluşturmaz |
| Gaz veya su bariyeri | Kaplanmamış dokuma tarafından sağlanmaz | İçine yerleştirilen tel tarafından sağlanmaz |
| Üretim / İmalat | Genellikle kesilmesi ve dikilmesi daha kolaydır | Ayarlanmış kesme aletleri, dikiş tasarımı ve kullanım prosedürleri gerektirebilir |
Düz cam elyaf, birçok yalıtım ve ısı koruma uygulaması için uygundur. Tel takviye, sırf "takviyeli" kulağa daha güçlü geldiği için değil, ek mekanik desteğin belirli bir işlevi yerine getirdiği durumlarda seçilmelidir.
Bu malzemeler bazen karıştırılır çünkü her ikisi de metal takviye içerir.
Tel takviyeli cam elyaf kumaş telin cam elyaf ipliklerle birleştirildiği dokuma bir tekstildir. Esnek bileşenler halinde kesilebilen, dikilebilen ve şekillendirilebilen bir kumaş olmaya devam eder.
Paslanmaz çelik tel örgü ayrı bir metalik yapıdır. Çıkarılabilir yalıtım sistemlerinde örgü, sıcak yüzeyi koruyabilir, yalıtımı tutabilir veya şekil desteği sağlayabilir. Normalde tel takviyeli kumaştan daha fazla metal içeriği, sertlik ve ağırlık ekler.
| Gereksinim | Tel takviyeli cam elyaf kumaş | Ayrı paslanmaz çelik örgü |
|---|---|---|
| Esnek dokuma termal katman | Evet | Hayır; ayrı bir metalik destek malzemesidir |
| Kumaş panellere kesme ve dikme | Uygun aletler ve yöntemlerle mümkündür | Genellikle ayrı olarak tutturulur veya oluşturulur |
| Ek sıcak taraf mekanik koruması | Orta, inşaata bağlı | Daha güçlü metalik koruma gerektiğinde genellikle seçilir |
| Hacim ve sertlik | Birçok yapıda ayrı bir fileden daha düşük | Genellikle daha yüksek ve örgü stiline bağlıdır |
| Yalıtım için yedek parça | Hayır | Hayır |
İki malzeme, montajın hem güçlendirilmiş bir tekstil katmanına hem de ayrı bir metalik korumaya ihtiyaç duyduğu durumlarda birlikte de kullanılabilir.
Mevcut BSTFLEX p225 ürün açıklaması 1000°F / 538°C üzerindeki direnci belirtmektedir. Bu sıcaklık, belirlenen ürün yapısına uygulanmalı ve gerçek çalışma koşullarına göre doğrulanmalıdır.
Her tel takviyeli fiberglas kumaşın aynı değere sahip olduğunu varsaymayın. Yayınlanan endüstriyel kaliteler şu nedenlerle farklılık gösterebilir:
Fiberglas orijinal mekanik performansının bir kısmını kaybettikten sonra bile telin kendisi varlığını sürdürebilir. Bu, kumaşın hala gerekli işlevi karşıladığı anlamına gelmez. Sıcaklık seçimi, tüm tekstil ürününe ve maruz kalma sırasında ve sonrasında korunması gereken özelliklere dayanmalıdır.
Sürekli çalışma sıcaklığı, tanımlanan koşullar altında uzun süreli hizmeti ifade eder. Kısa süreli sıcaklık ise ayrı bir geçici maruz kalma durumudur ve her zaman izin verilen bir süre içermelidir.
Üst sıcaklık aralığına yakın herhangi bir uygulama için şunları belirtin:
Kısa süreli bir ısı olayından sonra tek parça halinde kalan bir kumaş, tekrarlanan kullanım için gereken esnekliği veya mukavemeti korumayabilir.
Tel takviyeli fiberglas kumaş, ek tekstil desteğinin faydalı olduğu kaynak perdelerinde, kıvılcım bariyerlerinde ve termal battaniyelerde kullanılabilir. Seçilen kalite, kıvılcımlara, kaynak çapaklarına, cürufa, radyant ısıya ve doğrudan alevlere karşı gerçek maruziyetle yine de eşleşmelidir.
Dikey perdeler ve yatay battaniyeler farklı termal yüklere maruz kalır. Dikey bir bariyer birçok parçacığın düşmesine izin verirken, yatay bir battaniye sıcak malzemeyi tek bir yerde tutabilir.
Bitmiş ürünler şunlardan seçilmelidir: Kaynak ve Lehimleme Alanı Koruması sıcak iş sürecine ve gerekli niteliğe göre değişir.
Tel takviyeli fiberglas, çıkarılabilir kılıflarda sıcak taraf astarı, takviye kumaşı veya izolasyon tutucu katman olarak hizmet edebilir. Titreşim, tekrarlanan sökme işlemleri veya yerel mekanik stresin ek kumaş desteğini arzu edilir kıldığı durumlarda faydalı olabilir.
Otomatik olarak dış hava kılıfı olarak kullanılmamalıdır. Nem, yağ ve dış mekan maruziyeti önemli olduğunda dış kabuk için uygun bir silikon kaplı fiberglas veya başka bir çevresel kaplama seçilebilir.
Komple üretilmiş sistemler için şuraya bakın: Çıkarılabilir İzolasyon Battaniyeleri kategorisi.
Telli fiberglas, çok katmanlı bir genleşme derzinde takviye veya termal tekstil katmanı olarak kullanılabilir. Rolü yapım çizgisinde belirtilmelidir.
Malzemenin kendisi şunları belirlemez:
Bu özellikler komple kayışa, bariyer katmanlarına, izolasyona, dikişlere, kelepçelere, akış astarına ve monte edilen geometriye bağlıdır. Komple montaj gereksinimleri için Metal Olmayan Kumaş Genleşme Derzi sayfasını inceleyin.
Tel takviyeli fiberglas kumaş, tekstilin bir çekirdek veya sızdırmazlık yapısı etrafında şeklini koruması gereken yüksek sıcaklık contalarında, sızdırmazlık elemanlarında, iribaş profillerde ve üretilmiş ambalaj sistemlerinde bir bileşen olarak kullanılabilir.
Nihai sızdırmazlık performansı sıkıştırmaya, çekirdek malzemesine, kenar yapısına, dikiş ipliğine, yüzey durumuna ve uygulamanın sıcaklık ve basıncına bağlıdır.
Kumaş, borular, tanklar, makineler ve proses ekipmanları etrafındaki izolasyonu sarabilir veya kaplayabilir. Tel takviyesi, kumaşın dikey olarak asıldığı veya titreşime ve tekrarlanan bakım faaliyetlerine maruz kaldığı durumlarda faydalı olabilir.
Kumaşın kendisi yığın izolasyonun yerini tutmaz. Gerekli ısı kaybı azaltımı ve yüzey sıcaklığı tam izolasyon sistemine bağlıdır.
Telli kumaş, ek boyutsal destek gerektiren endüstriyel termal perdeler ve bariyerler için değerlendirilebilir. Perdenin düzenlenmiş bir yangın veya duman kontrol sisteminin parçası olduğu durumlarda, komple ürün geçerli sistem düzeyindeki test ve kurulum gereksinimlerini karşılamalıdır.
Tel ekleme, farklı fiberglas iplik yapılarıyla birleştirilebilir.
Filament fiberglas kumaş genellikle belirli bir yapı için daha pürüzsüz, daha yoğun dokuma bir yüzey ve daha düşük hacim sağlar. Takviye, conta, perde ve üretilmiş bariyerler için seçilebilir.
Metinleştirilmiş fiberglas kumaş daha büyük kalınlık ve daha yalıtkan bir tekstil yapısı oluşturan hacimli iplikler kullanır. Daha kalın kumaşın mekanik desteğe de ihtiyaç duyduğu durumlarda tel takviyesi eklenebilir.
Alıcılar yalnızca “telli” ifadesine güvenmemelidir. İplik türü kalınlığı, gözenekliliği, esnekliği, ağırlığı, kullanımı ve termal davranışı etkiler.
Telli fiberglas işlenmemiş, ısıl işlem görmüş veya bir yüzey işlemiyle kombin edilmiş olarak tedarik edilebilir. Her versiyon farklı bir satın alma gereksinimine hizmet eder.
| Yapı | Neden seçilebilir | Neyin onaylanacağı |
|---|---|---|
| Düz telli takviyeli fiberglas | Polimer kaplamasız, takviyeli dokuma termal tekstil | Temel kumaş, tel yapısı, saçaklanma davranışı ve sıcaklık dayanımı |
| Isıl işlem görmüş tel takviyeli fiberglas | Azaltılmış organik işleme kalıntısı ve değiştirilmiş taşıma özellikleri | İşlem yöntemi, sertlik, duman veya gaz salınımı gereksinimi ve kesin sıcaklık verileri |
| Vermikülit işlem görmüş tel takviyeli fiberglas | Daha yüksek şiddetli ısı ve aşınma koruması | Sürekli ve tepe sıcaklık, işlem ağırlığı ve maruziyet sonrası esneklik |
| Polimer kaplı güçlendirilmiş fiberglas | Nem, aşınma veya çevresel direnç gibi yüzey koruması | Kaplama kimyası ve bitmiş kompozit sıcaklık sınırı |
Bir kaplama, bitmiş kumaşın sıcaklık sınırlayıcı bileşeni haline gelebilir. Çıplak fiberglas derecesini polimer kaplı bir ürüne uygulamayın.
Yerleştirilen tel üretimi etkiler. Düz fiberglas kumaşa kıyasla kesici takımların, iğne seçiminin ve dikiş konstrüksiyonunun ayarlanması gerekebilir.
Üretime geçmeden önce şunları değerlendirin:
Kesilen kenarlar, üretilen ürün tasarımına göre bitirilmelidir. Dışarı çıkıntı yapan metalik bir uç, elleçleme tehlikesi oluşturabilir veya bitişik bir katmana zarar verebilir.
Temsili dikilmiş bir numune, nihai ürün dar kavisler, katlanmış kenarlar, kapamalar veya tekrarlanan hareketler içerdiğinde düz bir kumaş parçasından daha faydalıdır.
Benzer ürün adları eşdeğer performans anlamına gelmez. Tedarikçilerden aynı şartnameye göre teklif vermelerini isteyin.
| Karşılaştırma kalemi | İstenmesi gereken bilgiler |
|---|---|
| Cam elyaf iplik | Filament veya tekstüre yapı ve ilgili iplik detayları |
| Tel takviyesi | Alaşım, gerektiğinde tel çapı, yerleşim ve takviye yönü |
| Örgü | Düz, dimi, saten veya diğer belirtilen yapı |
| Kumaş ağırlığı | Nominal bitmiş ağırlık ve tolerans |
| Kalınlık | Nominal kalınlık, tolerans ve ölçüm yöntemi |
| Genişlik | Kullanılabilir rulo genişliği ve kenar payı |
| Sıcaklık | Maruziyet koşullarıyla birlikte sürekli ve kısa süreli derecelendirmeler |
| Mekanik veriler | İlgili çekme, yırtılma veya boyutsal kararlılık değerleri ve test yöntemleri |
| Yüzey işlemi | Isıl işlem, kaplama veya diğer bitirme işlemi |
| Üretim gereksinimleri | Kesim, dikiş, kenar işlemi ve onaylı iplik |
Bir tedarikçi yalnızca maksimum sıcaklık ve bir fotoğraf sağlıyorsa, şartname kontrollü bir OEM ikamesi için yeterince eksiksiz değildir.
Ek metal içeriği ağırlığı, sertliği ve üretim zorluğunu artırabilir. Uygun takviye seviyesi uygulamaya bağlıdır.
Tel, fiberglas ipliğin, işlemin veya kaplamanın dayanamayacağı koşullara tolerans gösterebilir. En yüksek sıcaklığa dayanıklı bileşeni değil, komple kumaşı değerlendirin.
Bir iplik yönünde bulunan tel, kumaşı her iki yönde eşit şekilde takviye etmeyebilir. Kesim ve yük yönelimi belirlenmelidir.
Bu malzemeler farklı seviye ve biçimlerde mekanik koruma sağlar. İkame, komple montaj grubu içinde değerlendirilmelidir.
Aynı bitmiş ağırlık, fiberglas, tel ve kaplamanın farklı kombinasyonlarından kaynaklanabilir. Ağırlık, yapı ile birlikte incelenmelidir.
| RFQ kalemi | Gerekli bilgi |
|---|---|
| Uygulama | Kaynak perde, yalıtım ceketi, genleşme derzi, conta, termal bariyer veya diğer kullanım |
| Tedarik şekli | Rulo kumaş, kesilmiş paneller, dikilmiş bileşenbileşen veya bitmiş montaj grubu |
| Sıcaklık | Kumaştaki normal sıcaklık, tepe sıcaklık, süresi ve sıklığı |
| Mekanik görev | Dikey asma, titreşim, tekrarlanan kullanım, esneme veya sıkıştırma |
| Kumaş yapısı | Filament veya textüre fiberglas, örgü, tel tipi ve takviye yönü |
| Boyutlar | Kalınlık, ağırlık, kullanılabilir genişlik, rulo uzunluğu ve tolerans |
| Yüzey işlemi | Düz, ısıl işlem görmüş, vermikülit işlem görmüş veya belirtilen diğer kaplama |
| Üretim | Kesim, dikiş, dikiş yerleri, delikler, kenar işlemi ve iplik gereksinimleri |
| Çevre | Nem, yağ, kimyasallar, aşınma, hava koşulları ve temizlik maruziyeti |
| Belgelendirme | Teknik veriler, muayene kayıtları, numune onayı ve gerekli testler |
| Miktar | Numune, prototip, proje miktarı veya tekrar eden OEM talebi |
Ek mekanik güçlendirme ve boyutsal destek sağlamak üzere tasarlanmıştır, ancak iyileştirme miktarı baz kumaşa, tel yapısına, takviye yönüne ve test yöntemine bağlıdır. "Güçlendirilmiş" kelimesine güvenmek yerine sınıfa özel verileri karşılaştırın.
Otomatik olarak hayır. Sıcaklık kapasitesi komple kumaş yapısı tarafından belirlenir. Tel mekanik desteği artırabilir, ancak evrensel olarak daha yüksek bir sıcaklık derecesi oluşturmaz.
Hayır. Tel takviyeli kumaş, metalik takviye içeren dokuma bir fiberglas tekstildir. Tel örgü ise ayrı bir metalik yapıdır ve bir yalıtım veya ısıl koruma tertibatında başka bir katman olarak eklenebilir.
Evet, uygun sınıflar kesilebilir ve dikilebilir, ancak takviye teli kesici aletleri, iğne aşınmasını, dikiş kalınlığını ve kenar bitişini etkileyebilir. Bir üretim denemesi önerilir.
Çok katmanlı bir genleşme derzinde takviye veya termal tekstil katmanı olarak hizmet edebilir. Komple derz yine de hareket, basınç, gaz kimyası, sızıntı ve bağlantı tasarımının ayrı ayrı değerlendirilmesini gerektirir.
Uygun kaynak perdelerinde, battaniyelerinde ve bariyerlerinde kullanılabilir. Seçim, yalnızca sıcaklığı değil; kıvılcımları, çapakları, cürufu, yönelimi ve gerekli yeterliliği dikkate almalıdır.
Takviye teli hava koşullarına dayanıklılık sağlamaz. Dış mekan uygulamaları uygun bir kaplama veya ayrı bir çevresel kılıf gerektirebilir.
Fiberglas ipliğini, tel alaşımını ve yerleşimini, dokumayı, ağırlığı, kalınlığı, genişliği, sıcaklık derecesini, mekanik test verilerini, işlem ve üretim gereksinimlerini karşılaştırın.
BSTFLEX supplies High Temperature Fiberglass Woven Fabric with Wire Insert endüstriyel ısıl koruma ve OEM üretimi için tedarik eder. Çalışma sıcaklığını, mekanik yükü, gerekli yapıyı, kalınlığı, genişliği, miktarı ve bitmiş uygulamayı gönderin.
Kumaşın kaynak battaniyesinde, yalıtım kılıfında veya genleşme derzinde kullanılacağı durumlarda, montaj çizimini ekleyin ve güçlendirilmiş katmanın rolünü belirtin. Ek malzeme seçenekleri High Temperature Fabric serisi aracılığıyla mevcuttur.
Malzeme seçimi, numune incelemesi ve fiyat teklifi desteği için BSTFLEX ile iletişime geçin. Talebin rulo malzeme, kesilmiş paneller, dikilmiş bileşenler veya komple üretilmiş bir ürün için mi olduğunu belirtin.
