Örgü Fiberglas Makaron: Hortumlar ve Kablolar İçin Çap Seçimi

Bir hortum, düz kısmı boyunca bir kılıf için doğru ölçüde çıkabilir, ancak sıkılmış ucu çok daha geniş olabilir. Bir kablo demeti bunun tam tersi bir sorun yaratabilir: kılıf bir konektörden geçer, ardından daha küçük hattın etrafında gevşek bir şekilde sarkar. Örgülü fiberglas kılıf seçimi, üç aşamada bir uyum kontrolü gerektirir: kurulumdan önce, en büyük unsurdan geçerken ve korunan bölüme oturduktan sonra.

BSTFLEX şirketinin yüksek sıcaklık örgülü fiberglas kılıfı tekstüre fiberglas ipliklerden imal edilmiştir ve endüstriyel hortumlar, kablo demetleri ile borular için listelenmiştir. Ürün sayfası, 13 ila 127 mm arasında nominal bir boyut aralığı sunar. Nominal bir çap yararlı bir başlangıç noktasıdır, ancak seçilen kılıf, bir üretim boyutu kesinleşmeden önce gerçek montaj üzerinde denenmelidir.

Önce korunan hattı kontrol edin

Koruma gerektiren bölüm boyunca birkaç noktada hortum kılıfının veya bitmiş kablo demetinin dış çapını ölçün. Kılıfın altında kalmaya devam ediyorsa bandı, dış örgüleri veya diğer kalıcı dış katmanı dahil edin. Bir demet için, teller üretim düzenlemelerine göre bağlandıktan sonraki en büyük çapı kaydedin. Bir tezgâh üzerindeki gevşek bir tel seti yanıltıcı derecede küçük bir ölçüm verebilir.

Kaplanacak uzunluğu ve herhangi bir braketten veya dar bükümden geçen rotayı not edin. Bir bükümde tekstil bir tüp şekil değiştirebilir ve düz bir numuneye kıyasla bir tarafın biraz daha fazlasını açıkta bırakabilir. Hortum esnerken kılıf sabit bir konumda kalmalıysa, çalışma hareketini uyum denemesine dahil edin.

Ardından kurulum engelini kontrol edin

Kılıfın üzerinden geçmesi gereken her unsuru listeleyin: sıkma yüksükleri, konektör mahfazaları, gerilim gidericiler, fişler ve yerel kablo çıkışları. Yalnızca hortumun çapını veya nominal konektör tanımını değil, en büyük dış zarfı ölçün. Düzensiz bir parça için, en geniş ölçümünün yanı sıra bir fotoğraf veya çizim gönderin.

Kurulum sırası, daha büyük bir kılıfın çözemeyeceği bir sorunu çözebilir. Bir terminal veya bağlantı parçası takılmadan önce kılıf eklenirse, bitmiş konektörün içinden geçmesi gerekmeyebilir. Montaj zaten tamamlandıysa, bitmiş ucun üzerinde bir numune test edin. Farklı bir örgülü veya dokuma üründen bir genleşme figürü ödünç almayın; değerlendirilen tam yapı ve çap için kullanılabilir açıklık bilgisi isteyin.

Yerine çekildikten sonra kılıfı inceleyin

Numune en büyük unsuru geçtikten sonra, daha küçük korunan hattan uyumunu inceleyin. Bir ucun yakınında büzülme, bükülme sırasında kaplamada görünür boşluklar, takılmış ilmekler ve kurulumdan sonra uzunluk değişikliği olup olmadığını kontrol edin. Montaj üzerindeki amaçlanan uç konumlాలను işaretleyin ve yerine oturduktan sonra numuneyi tekrar ölçün. Bu, kullanılmamış düz serilmiş bir kılıfı ölçmekten kesim uzunluğu için daha güvenilir bir temeldir.

Numune üzerinde gerçek kesim ve uç bitirme yöntemini deneyin. Alıcı, önceden kesilmiş üretim parçalarını belirlemeden önce kabul edilebilir kesik uç görünümü ve herhangi bir tutma yöntemi konusunda anlaşmalıdır. Çıplak kesik bir uç, kelepçelenmiş bir uç ve başka bir bileşenin içindeki bir uç farklı ödenekler gerektirebilir.

Termal korumayı elektriksel yalıtımdan ayırın

Isı koruması için tedarikçiye kılıf konumundaki sıcaklığı, ısıların temhisten mi yoksa yakındaki bir kaynaktan mı geldiğini ve maruz kalmanın ne kadar sürdüğünü bildirin. Ürün sayfasında bir sıcaklık figürü listelenmiştir, ancak katı bir sınıra sahip bir proje, sağlanan yapı için test yöntemini ve güncel verileri talep etmelidir. Ayrıca tam montajdaki hortum kılıfının, kablo yalıtımının ve tüm uç donanımlarının sıcaklık sınırlarını kontrol edin.

Elektriksel işler için, fiberglas kılıfın yalıtılmış bir tel üzerinde ek bir termal bariyer olup olmadığını veya nitelikli bir yalıtım sistemine katkıda bulunmasının beklenip beklenmediğini belirtin. Elektriksel performans gerekiyorsa ilgili dielektrik verilerini ve test koşullarını isteyin. Fiberglas hakkında genel bir ifade, her kılıf çapına bir voltaj değeri atamaz.

Örgülü ve fitilli seçenekleri ayrı teknik özelliklerde tutun

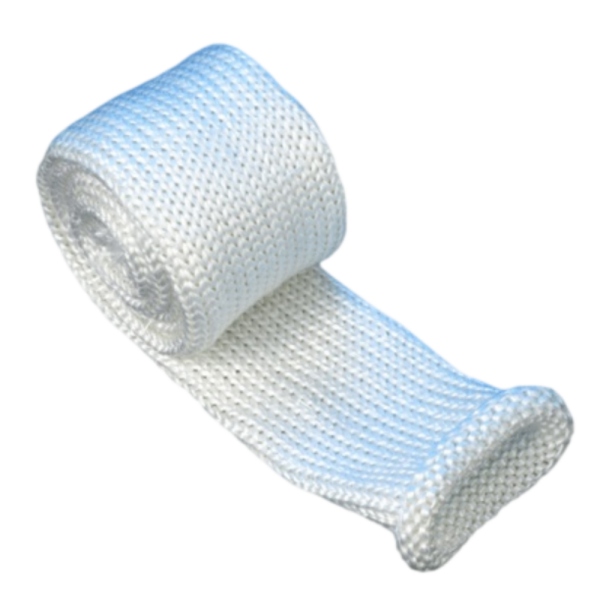

Yapı; uyumu, taşımayı ve kılıfın bükümde nasıl davrandığını etkiler. Proje bir fitil yerine örgü gerektiriyorsa, örme cam elyaf kılıfı ayrı bir ürün olarak inceleyin. Malzemesi, duvar yapısı, boyut aralığı ve test iddiaları kendi incelemesini gerektirir. Bir kılıfın denemesi diğerini onaylamaz.

Pratik bir numune talebi

Dört ölçümü işaretlenmiş bitmiş hortum veya kablo montajının bir fotoğrafını veya çizimini gönderin: korunan hattın maksimum DÇ'si, en geniş kurulum unsuru, gerekli kaplanan uzunluk ve rota etrafındaki en küçük mevcut açıklık. Montaj sırasını, beklenen hareketleri ve ısı veya elektriksel gereksinimi ekleyin. Önerilen örgülü kılıfın bir numunesini isteyin ve armatüre uyup uymadığını, hat üzerinde doğru oturup oturmadığını ve kurulumdan sonra tüm bölümü kaplayıp kapsamadığını kaydedin.

Bu kontroller tamamlandığında, teklifte seçilen nominal İÇ'yi, toleransını veya kullanılabilir çap aralığını, üzerinde anlaşmaya varılan kesim uzunluğunu, paketleme formatını ve güncel performans verilerini talep edin. Ölçümleri ve numune talebini örgülü fiberglas kılıf ürün sayfası aracılığıyla gönderin.
