Paslanmaz Çelik Flanş Korumaları

Endüstriyel Boru Sistemleri için Paslanmaz Çelik Flanş Koruyucuları

BSTFLEX Paslanmaz Çelik Flanş Koruyucuları, endüstriyel flanşlı bağlantıların etrafına uyacak şekilde tasarlanmış çıkarılabilir metal koruma kapaklarıdır. Koruyucu, boru açıklıkları etrafında dairesel yan panellere sahip şekillendirilmiş bir paslanmaz çelik gövde ile kurulum ve bakım erişimi için menteşeli bir açılma bölümü ve paslanmaz çelik mandallı kilit kullanır.

Bu yapı, açık kenarlı bir bant koruyucudan daha geniş bir dış koruma sağlar ve flanş düzeneği etrafında daha kapalı bir metal kapak gerektiren projeler için uygundur. Her koruyucu, gerçek flanş geometrisine, boru çapına ve mevcut kurulum alanına göre boyutlandırılır.

Bu ürünler BSTFLEX Flanş ve Vana Koruma Kapakları serisinin bir parçasıdır.

Tam Kapalı Metal Yapı

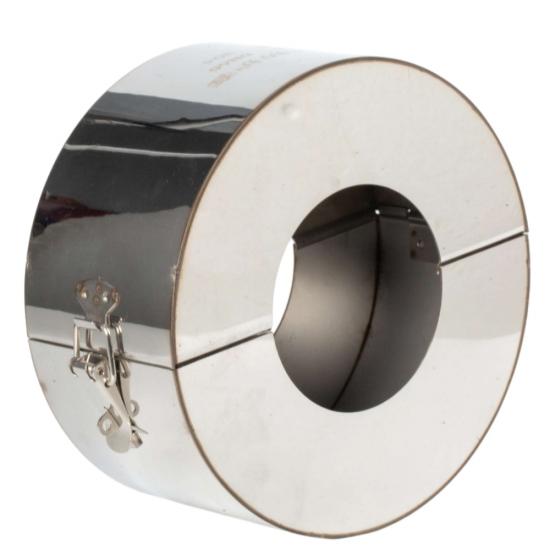

Koruyucu gövde, flanş bağlantısının dışını çevrelerken, dairesel yan paneller boru açıklıkları etrafında içe doğru uzanır. Bu geometri, hem flanş çevresini hem de düzeneğin yan alanlarını kapatmaya yardımcı olur.

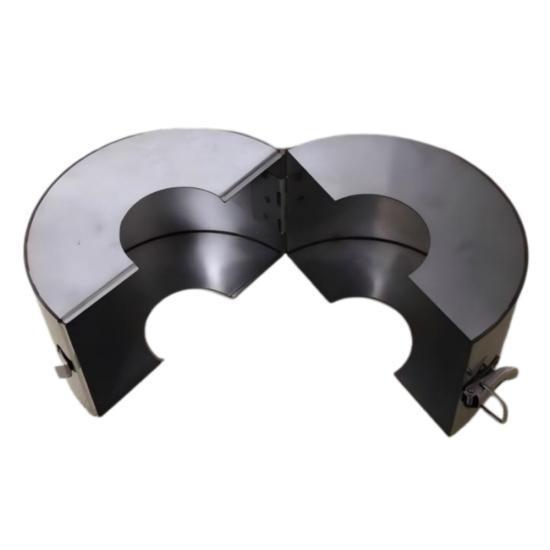

Ürün, kurulu bağlantının etrafında açılabilmesi için bölünmüştür. Bir taraftaki menteşe gövdenin açılmasını sağlarken, paslanmaz çelik bir mandal konumlandırmadan sonra koruyucuyu sabitler.

Nihai boyutlar ve kapsama alanı; flanş dış çapına, birleşik bağlantı genişliğine, boru dış çapına, cıvata çıkıntısına ve çevredeki ekipman boşluğuna bağlıdır.

Ürün Yapısı

Farklı Flanş Standartları için Özel Boyutlandırma

Flanş koruyucuları sadece nominal boru boyutuna göre seçilmemelidir. Farklı flanş standartları ve basınç tanımlamaları; farklı dış çaplara, kalınlıklara ve cıvata düzenlerine sahip olabilir.

Teklif için flanş standardını, nominal boyutu, basınç tanımlamasını ve gerçek bağlantı boyutlarını belirtin. Flanşın HG/T 20592'yi takip etmediği durumlarda, ilgili ANSI, ASME, DIN, EN, JIS veya diğer standartları ilgili boyutsal çizimle birlikte gönderin.

Faydalı boyutlar arasında flanş dış çapı, toplam birleşik genişlik, boru dış çapı, cıvata ve somun çıkıntısı ile yakındaki kurulum kısıtlamaları yer alır.

Endüstriyel Uygulamalar

Paslanmaz çelik flanş koruyucuları, dayanıklı harici flanş korumasının gerekli olduğu endüstriyel boru hattı ortamlarında kullanılır. Tipik proje talepleri kimyasal işleme tesislerinden, ilaç tesislerinden, enerji üretim sistemlerinden ve diğer proses boru hattı kurulumlarından gelmektedir.

Buhar, erimiş tuz veya diğer zorlu hizmet koşulları için talep ile birlikte proses ortamını, çalışma sıcaklığını ve basıncını belirtin. Malzeme seçimi ve koruyucu yapısı, sadece ürün isminden varsayılmak yerine gerçek hizmet koşullarına göre gözden geçirilmelidir.

Paslanmaz Çelik Flanş Koruyucuları ile Bant Tipi Koruyucular Arasındaki Fark

BSTFLEX ayrıca Paslanmaz Çelik Bant Tipi Flanş Koruyucuları. Bant tipi tasarım, yanları daha açık bırakırken flanş çevresini sarar.

Bu sayfada açıklanan ürün, boru açıklıklarının etrafındaki yan panelleri içerir ve bu nedenle daha kapalı bir koruma geometrisi sağlar. Bu ürünler, gerekli kapsama alanına, mevcut kurulum alanına ve proje şartnamesine göre seçilmelidir.

Kurulum

Kurulum yalnızca boru bağlantısı güvenli bir durumdayken ve sahanın onaylı çalışma prosedürlerine uygun olarak gerçekleştirilmelidir.

1. Mandalı açın ve koruyucu gövdesini menteşeden yana doğru açın.
2. Koruyucuyu flanş düzeneğinin etrafına yerleştirin.
3. Boru, cıvatalar, yalıtım ve yakındaki ekipman çevresindeki boşluğu kontrol edin.
4. Koruyucu gövdesini kapatın ve paslanmaz çelik mandalı sabitleyin.
5. Kapağın doğru konumlandırıldığını ve bitişik ekipmanlara engel olmadığını doğrulayın.

Kapak, yanlış boyutlandırılmış bir flanşa zorla takılmamalıdır. Planlı inceleme sırasında, yeniden kullanımdan önce gövdeyi, menteşeyi ve mandalı deformasyon, hasar veya korozyon açısından kontrol edin.

Önemli Uygulama Notları

Paslanmaz çelik flanş koruyucusu harici bir koruyucu kapaktır. Basınç tutucu bir onarım kelepçesi değildir ve flanş contası, cıvatalama veya boru hattı bakım prosedürlerinin yerini almaz.

Uygulama özel olarak sprey difüzyonu, sis bastırma, dahili ağ yapısı veya doğrulanmış sprey kalkanı performansı gerektiriyorsa, bu gereksinimler talepte belirtilmelidir. Ayrı bir ağ astarlı flanş koruyucu konfigürasyonu proje şartnamesine bağlı olarak daha uygun olabilir.

Sıkça Sorulan Sorular

Özel bir paslanmaz çelik flanş koruyucusu üretmek için hangi bilgiler gereklidir?

Flanş standardını, nominal boyutu, basınç tanımını, flanş dış çapını, montaj genişliğini, boru dış çapını ve gerekli miktarı belirtin. Standart dışı kurulumlar için çizimler ve fotoğraflar önerilir.

Paslanmaz çelik flanş koruyucuları ANSI, DIN veya JIS flanşları için yapılabilir mi?

Evet, doğru flanş standardı ve boyutları sağlandığında özel boyutlandırma incelenebilir. Koruyucu boyutları, gerçek bağlantıdan veya onaylı flanş çiziminden teyit edilmelidir.

Bu koruyucular paslanmaz çelik ağlı flanş sprey kalkanları ile aynı mıdır?

Hayır. Bu ürün, şekillendirilmiş tam kapalı metal muhafazası ile tanımlanır. Ağ astarlı sprey kalkanları ek bir dahili ağ yapısı içerir ve ayrı bir ürün konfigürasyonu olarak ele alınmalıdır.

Paslanmaz çelik flanş koruyucuları çıkarılabilir mi?

Evet. Menteşeli gövde ve mandallı kapama, koruyucunun planlı inceleme ve bakım sırasında açılmasını ve çıkarılmasını sağlar.

Aynı koruyucu bir vana üzerinde kullanılabilir mi?

Vana koruması normalde vana gövdesinin, flanş bağlantılarının, kolun veya aktüatörün ayrı ayrı değerlendirilmesini gerektirir. Bireysel flanş koruyucuları vana bağlantılarında kullanılabilirken, tam vana koruması özel bir tasarım gerektirir.

Özel Paslanmaz Çelik Flanş Koruyucusu Teklifi İsteyin

BSTFLEX'e flanş çiziminizi, standardınızı, boyutunuzu, basınç tanımınızı ve ölçülen boyutlarınızı gönderin. İşlem ortamını, çalışma sıcaklığını, basıncı, gerekli miktarı ve her türlü malzeme veya dokümantasyon gereksinimini ekleyin.

Standart dışı kurulumlar için, tam bağlantıyı ve çevredeki ekipmanı gösteren ön ve yan fotoğrafları ekleyin.

Paslanmaz Çelik Flanş Koruyucuları için fiyat teklifi isteyin veya çizimlerinizi ve şartnamelerinizi şu adrese e-posta ile gönderin: sales@pkfiresleeve.com.
