Tek Yönlü Karbon Elyaf Kılıf

Kompozit şaftlar, borular ve şekillendirilmiş bileşenler için esnek boru şeklinde bir ön biçimlendirmede boyuna karbon fiber takviyesi.

Ürüne Genel Bakış

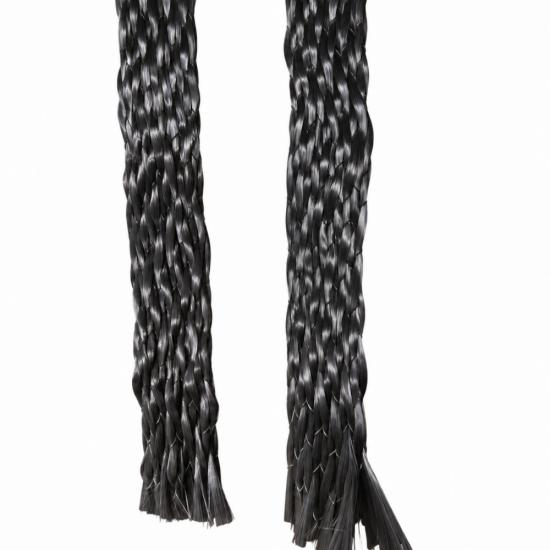

BSTFLEX Tek Yönlü Karbon Fiber Kılıf, ana karbon fiber ipliklerini boru şeklinde bir ön biçimlendirmenin uzunluğu boyunca konumlandırır. Daha ince destekleyici iplikler, kılıf bir mandrel veya parça üzerine yerleştirilirken şeklini korumasını sağlar. Bu yapı, üreticilerin düz bir tabakayı boru haline getirmek zorunda kalmadan, bir boru veya değişen kesit etrafında eksenel takviye düzenlemelerine olanak tanır. Kompozit katmanlama için kuru bir tekstil takviyesi olarak tedarik edilir; bitmiş özellikler, tam laminata ve üretim sürecine bağlıdır.

Yük Yönüne Göre Tasarlanmıştır

Uçtan uca uzanan karbon fiberler gerektiren bir parça için, tek yönlü bir kılıf, ana iplikleri 0 derece veya eksenel yönde yerleştirmek için boru şeklinde bir yol sağlar. Destekleyici iplikler tekstili stabilize eder ancak tasarlanmış bir çevresel veya burulma takviye katmanının yerine geçecek şekilde değerlendirilmemelidir.

Bir laminat, yükleme gerektirdiğinde eksenel takviyeyi diğer fiber yönelimleriyle birleştirebilir. Kılıf, gerçek parça geometrisine, yük durumuna, reçineye ve kürleme programına göre seçilmelidir. Nihai mukavemet veya sertlik, yalnızca kuru kılıftan belirlenemez.

Düz ve Şekilli Parçalara Uyum

Boru şeklindeki form, düz bölümler, konikler ve geçişler üzerinde deneme amaçlı uygulanabilir. Nominal bir kılıf çapı, tek başına kurulu uyumu belirlemez: destekleyici iplik yapısı, mandrel şekli ve yerleştirme gerilimi de önemlidir. Çeşitli çaplara sahip bileşenler için, en küçük ve en büyük bölümleri ve her bir geçişin uzunluğunu gösteren bir çizim gönderin. Fiziksel bir uyum denemesi, bir OEM siparişinden önce kapsamı ve kesim uzunluğunu doğrulayabilir.

Kullanılabileceği Yerler

• Kompozit borularda, şaftlarda ve içi boş profillerde eksenel takviye
• Konik mandreller veya değişen kesitli parçalar üzerine katmanlama
• Endüstriyel ve spor ekipmanı bileşenlerinde yerel uzunlamasına takviye
• Boru şeklinde bir ön biçimlendirme gerektiren prototip ve tekrar eden üretim kompozit montajları

Belirtilmesi Gereken Bilgiler

Faydalı bir fiyat teklifi için, tasarımınız tarafından kontrol ediliyorsa karbon iplik derecesini veya fitil boyutunu, nominal ve kurulu çapları, gerekli fiber ağırlığını, destekleyici iplik gereksinimlerini, rulo veya kesim uzunluğunu ve istenen paketlemeyi belirtin. Kılıfın çıplak bir mandrel veya başka bir takviye katmanı üzerine mi serileceğini bize bildirin ve amaçlanan reçine sistemini tanımlayın.

BSTFLEX, bu gereksinimlere göre özel bir yapı veya numune üzerinde görüşebilir. İplik derecesi, çap aralığı, ağırlık, genleşme ve mekanik değerler, onaydan sonra seçilen ürün varyantı için belgelendirilmelidir; farklı bir tedarikçiden veya iki eksenli bir örgüden alınan değerler bu kılıfı tanımlamaz.

Parçaya Uyan Fiber Mimarisi Seçin

Tablo, fiber yerleşimini tanımlar. Laminat tasarımcısı, tam katmanlamayı belirlemeli ve kürlenmiş parçayı amaçlanan hizmeti için doğrulamalıdır.

Kompozit Alıcılarından Gelen Sorular

Bu bitmiş bir karbon fiber boru mu?

Hayır. Bu ürün, sonraki kompozit işleme için kuru bir karbon fiber kılıftır. Uygun bir reçine sistemi ve doğrulanmış bir katmanlama ve kürleme gerektirir.

İki eksenli bir karbon fiber örgünün yerini alabilir mi?

Bu, yüklere bağlıdır. İki yapı, ana fiberlerini farklı yönlere yerleştirir. Çember veya burulma takviyesi gerektiren bir tasarım, ek katmanlar gerektirebilir.

Özel bir numune için ne göndermeliyim?

Bir çizim veya numune, tam çap profili, bitmiş uzunluk, karbon iplik gereksinimi, hedef fiber ağırlığı, reçine süreci ve deneme miktarı gönderin. Bir OEM tedarik teklifine ihtiyacınız varsa yıllık talebi dahil edin.

Bir OEM Kılıf Yapısını Görüşün

Parça geometrisini ve gerekli fiber yönünü BSTFLEX ile paylaşın. Üretim tedariki için fiyat teklifi vermeden önce kılıf yapısını ve numune gereksinimlerini gözden geçireceğiz.
