3K, 6K ve 12K Karbon Fiber Örgü Kılıflar: Çekme Boyutu ve Ürün Seçimi

Bir alıcı 3K karbon fiber kılıf istediğinde, sorulması gereken bir sonraki soru şudur: Hangi montaj çapı için? K tanımı, bir karbon çekmedeki nominal filament sayısını tanımlar; bitmiş bir kılıf çapını, kalınlığını veya kürlenmiş bir tüpün mukavemetini belirtmez. Bunlar, örgünün tüm yapısına ve ondan üretilen laminata bağlıdır.

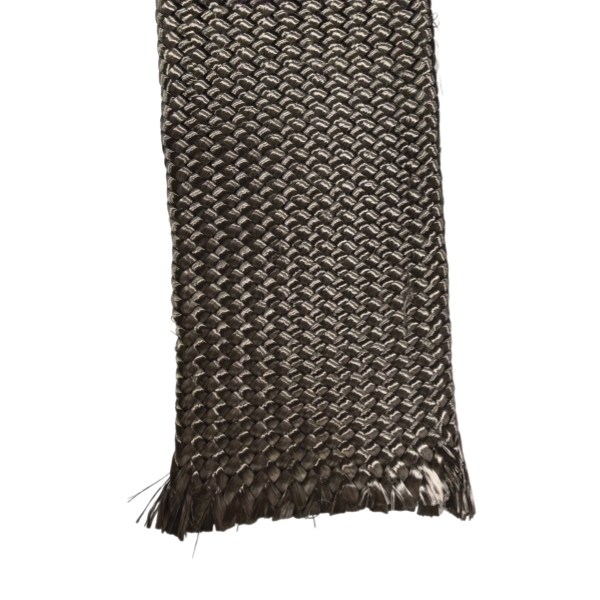

Carbon Fiber Braided Sleeves

Sadece K numarasını değil, modeli okuyun

BSTFLEX Karbon Fiber Örgü Kılıflar kataloğu, birden fazla 3K, 6K ve 12K modelini ve listelenen bir adet 24K modelini içerir. Her giriş ayrıca bir iğ sayısı, nominal çap aralığı ve metre başına gram cinsinden nominal doğrusal kütle verir. Örneğin, yayınlanan 3K20 girişi 20–40 mm aralığına ve 20 g/m doğrusal kütleye sahipken, yayınlanan 6K39 girişi 30–50 mm aralığına ve 39 g/m doğrusal kütleye sahiptir. Bunlar farklı yapılar ve uyum aralıklarıdır; sayılar tek başına bir mukavemet karşılaştırması olarak kullanılamaz.

Doğrusal kütle, belirtilen katalog koşulunda birim uzunluk başına kuru örgü kütlesini ifade eder. Kürlenmiş laminatın alansal ağırlığı, duvar kalınlığı veya fiber hacim oranı değildir. Bir kılıf açıldığında veya bir parçanın üzerine çekildiğinde, takılan uzunluğu ve kaplaması değişebilir. Bir teknik resim alansal ağırlık veya bitmiş duvar kalınlığı gerektiriyorsa, bu gereksinimin amaçlanan geometri üzerinde nasıl ölçülmesi gerektiğini sorun.


Çekme boyutu büyüdükçe neler değişir?

Daha büyük bir çekme, demet başına daha fazla karbon filamenti içerir, ancak çekme boyutu sadece bir değişkendir. İplik taşıyıcılarının sayısı, örgü açısı, gerginlik ve montaj çapı da örgünün görünümünü ve kaplamasını etkiler. Daha ince görünen bir yüzey bir tasarım için yararlı olabilir; daha ağır bir yapı diğeri için belirtilebilir. Hiçbir seçim, bitmiş kompozitin test edilmesinin yerini tutmaz.

Adayları parçanın montaj çapında karşılaştırın. İpliklerin düz bölümleri ve geçişleri ne kadar eşit kapladığını, örgünün bir omuzdan geçmek için aşırı gerilmesi gerekip gerekmediğini ve seçilen reçinenin gerçek işlem altında yapıyı ıslatıp ıslatmadığını inceleyin. Mekanik olarak uyan ancak konik bir yüzeyde istenmeyen boşluklar bırakan bir kılıf, başka bir model gerektirebilir.

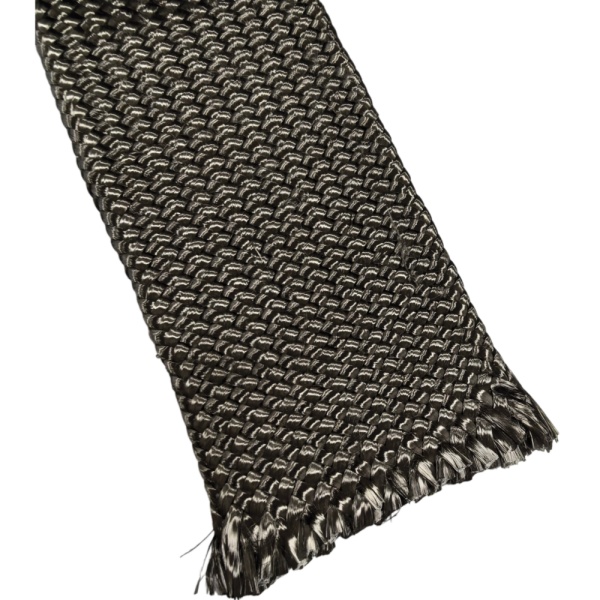

Carbon Fiber Braided Sleeves

Pratik bir seçim sırası

  1. Kılıfın kaplayacağı minimum ve maksimum dış çapları kaydedin.
  2. Yayınlanan çap aralığı, kurulum yolu dahil olmak üzere parçayı kapsayan modelleri kısa listeye alın.
  3. Bu kısa listeye alınan modeller dahilinde çekme boyutunu, iğ sayısını ve nominal doğrusal kütleyi karşılaştırın.
  4. Numuneleri gerçek mandrel üzerine oturtun ve kaplamayı, fiber açısını ve kesim uzunluğunu belgeleyin.
  5. Üretimi onaylamadan önce reçine uyumluluğunu, işleme yöntemini ve laminat test gereksinimlerini doğrulayın.

Bir müşteri sadece daha ağır duyulduğu için '12K' belirtirse, bu sıra genellikle eksik bilgiyi ortaya çıkarır. 12K bir örgü yine de kalıba uymalı ve gerekli fiber mimarisini sağlamalıdır. Tersine, 3K bir kılıf her iş için otomatik olarak çok hafif değildir. Doğru karşılaştırma bir etikete değil, tanımlanmış bir parçaya aittir.


Faydalı bir teklif için yeterli bilgi gönderin

Teknik resmi veya mandrel boyutlarını, istenen takviye uzunluğunu, reçineyi ve işlemi, biliniyorsa talep edilen çekme boyutunu, miktarı ve herhangi bir kontrollü toleransı ekleyin. Spesifikasyonlar bir satın alma siparişinde kullanılmadan önce BSTFLEX'ten güncel katalog değerlerini ve mevcut modelleri doğrulamasını isteyin. Tam ürün tablosu yayınlanan 3K, 6K, 12K ve 24K seçenekleri için referanstır.
