Çift Eksenli ve Tek Yönlü Karbon Fiber Kılıf: Layup'ınız Hangi Fiber Yönüne İhtiyaç Duyuyor?
İki kılıf, reçine uygulanmadan önce birbirine benzer görünebilir ancak kürlendikten sonra çok farklı davranabilir. Asıl soru, ana karbon fiberlerin nereden geçtiğidir. Çift eksenli bir örgüde, fiberler borunun etrafında iki çapraz yönde kesişir. Tek yönlü bir kılıfta ise ana karbon fiberler parça boyunca uzanır. Birkaç küçük tutucu iplik tek yönlü bir kılıfı bir arada tutabilir, ancak bunlar yük taşıyan eksenel fiberlerle karıştırılmamalıdır.
| Seçim noktası | Çift eksenli karbon kılıf | Tek yönlükarbon kılıf |
|---|---|---|
| Ana karbon fiber yolu | Borunun etrafında iki çapraz yön | Öncelikle boru ekseni boyunca |
| Bir tasarımcı neden bunu tercih edebilir | Borusal bir laminat içinde çapraz takviye | Borusal bir laminat içinde boyuna takviye |
| Uyum sorusu | Takılan çap, açı ve kaplama birlikte nasıl değişir? | Çap değiştikçe eksenel iplikler nasıl konumda tutulur? |
| BSTFLEX sayfası | Karbon Fiber Örgülü Kılıflar | Ayrı Tek Yönlü Karbon Fiber Kılıf teknik özelliklerini talep edin |
Yük durumuyla başlayın
Laminat programı çapraz fiberler gerektiriyorsa, çift eksenli bir kılıf bu takviyeyi düz kesilmiş bir parçanın boyuna dikişi olmadan çevreye yerleştirebilir. Program öncelikle parça boyunca fiberler gerektiriyorsa, eksenel bir kılıf farklı bir başlangıç malzemesidir. Hiçbir yapı, bitmiş bir şaftın veya borunun gerektirdiği her fiber yönünü otomatik olarak sağlamaz. Tasarımcılar, parça spesifikasyonunu karşılamak için katları, yönelimleri ve malzemeleri birleştirebilirler.
'Daha güçlü' ve 'daha zayıf' kelimeleri burada yararlı bir kısayol değildir. Sertlik, burulma davranışı ve diğer özellikler tanımlanmış bir laminata ve test kurulumuna aittir. Reçine, fiber içeriği, geometri, süreç ve fiber yönelimi önemlidir. Önce mimariyi sorun, ardından bitmiş parça üzerindeki önerilen yığını doğrulayın.
Konik bir yapıda ne olduğunu kontrol edin

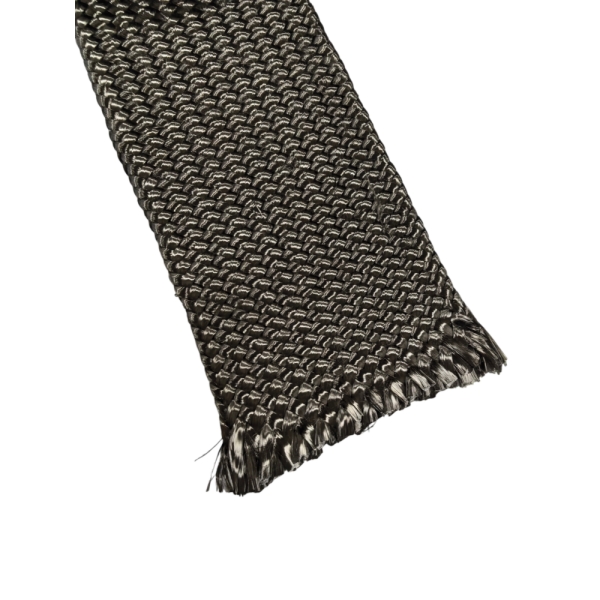

Çift eksenli bir örgü, boyuna doğru itildiğinde açılır. Takılan çapının değiştirilmesi, uzunluğunu ve yerel fiber açısını da değiştirir. Konik bir mandrel için, takılmamış bir kılıf için basılan açının her yerde sabit kaldığını varsaymak yerine, hem büyük hem de küçük uçlardaki kaplamayı inceleyin.

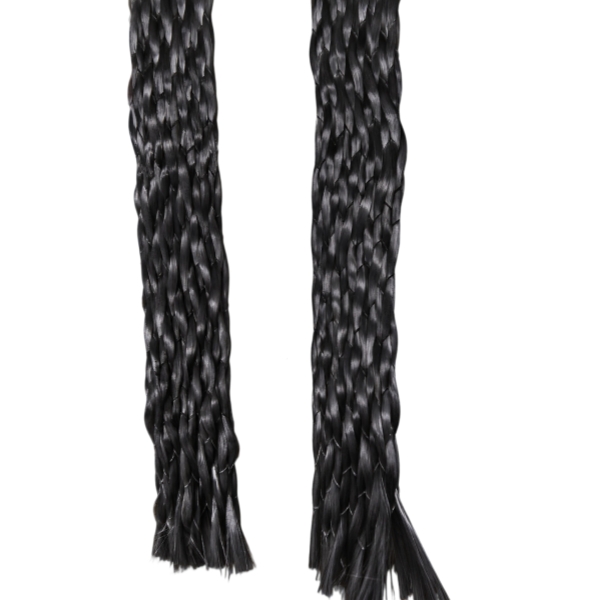

Tek yönlü bir kılıfın farklı bir görevi vardır: şekle uyum sağlarken ana fiberlerini yaklaşık olarak eksen boyunca hizalı tutmak. Yapı ve tutucu iplikler tedarikçiye göre değişir. Belirli bir ürünün çap değişikliklerine nasıl uyum sağladığını, eksenel fiberlerin nasıl dağıtıldığını ve taşıma ipliklerinin planlanan süreçle uyumlu olup olmadığını sorun.
Çizim incelemesi için sorular
- Laminat programı hangi yük durumlarını ve fiber yönelimlerini belirtiyor?
- Kılıfın oturacağı en küçük ve en büyük dış çaplar nelerdir?
- Kurulum sırasında kılıfın geçmesi gereken bükümler, omuzlar veya bağlantı parçaları var mı?
- Hangi reçine, emprenye yöntemi ve hedef kürlenmiş boyutlar kullanılacak?
- Birkaç kat veya eksenel ve çapraz takviye kombinasyonu gerekiyor mu?
BSTFLEX'in çift eksenli ürün sayfasımevcut katalog modellerini listeler. Eksenel takviye için, özel tek yönlü ürün detaylarını talep edin ve bir üretim layup'ını onaylamadan önce her iki yapıyı da bir numune mandrel üzerinde karşılaştırın.
