Karbon Fiber Örgülü Kılıf Boyutlandırma ve Kurulum Kılavuzu

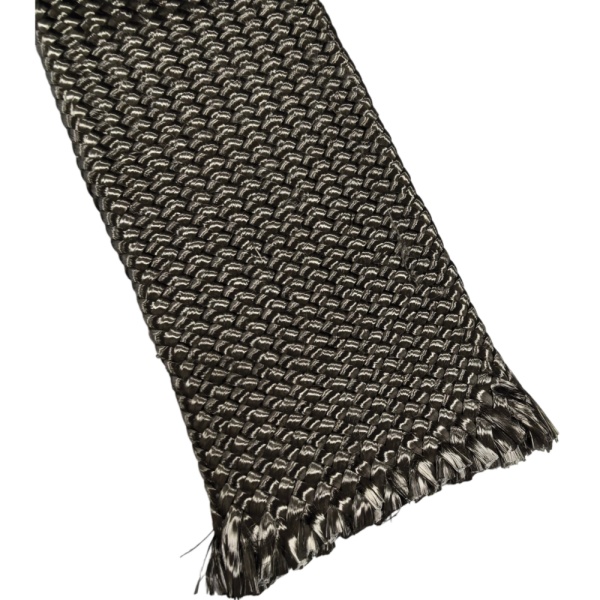

Örgülü bir kılıfın sabit bir çapı yoktur. Uçları birbirine doğru itin, tüp açılır; birbirinden ayırın, daralır. Uzunluk da aynı anda değişir. Bu nedenle, bir mandrelin en geniş kısmından kolayca geçen bir kılıf, kesilmiş uzunluğunun önerdiğinden daha az alanı kaplayabilir.

Parça çizimiyle başlayın, ardından bunu belirli örgünün çap aralığıyla karşılaştırın. BSTFLEX, 3K, 6K, 12K ve 24K seçeneklerini kendi Karbon Fiber Örgülü Kılıflar ürün sayfasında listeler. Oradaki aralıklar bir uyum denemesi için başlangıç noktasıdır; her kılıfın aynı kapsama, açı veya genleşme davranışına sahip olacağına dair bir garanti değildir.

Kılıfın kaplaması gereken yolu ölçün

Düz bir tüp için dış çapı ve güçlendirilecek uzunluğu kaydedin. Konik bir parça için en küçük ve en büyük dış çapları ve değişimin nerede gerçekleştiğini kaydedin. Kurulum sırasında kılıfın üzerinden geçmesi gereken yerel özelliklerin boyutlarını ekleyin: bilezikler, yapıştırılmış ek parçalar, omuzlar veya bağlantı parçaları. Bir kılıf çalışma bölümüne uyabilir ancak nihai konumuna ulaşmadan önce daha büyük bir parçaya takılabilir.

Ayrıca örgünün çıplak bir mandrel, köpük çekirdek, mevcut bir kompozit katman veya kısmen oluşturulmuş bir laminat üzerine mi kurulacağını belirtin. Bu yüzeyler farklı dış çaplara sahip olabilir. Birkaç örgü katmanı planlandığında, her katmanı ilk mandrel boyutundan sipariş etmek yerine, her ardışık katman için kurulu çapı kontrol edin.

Modelleri kısa listeye almak için katalog aralığını kullanın

Hem en dar hem de en geniş kurulu çapları, aday bir model için yayınlanan aralıkla eşleştirin. Her iki sınıra da yakın bir parça fiziksel bir denemeyi hak eder: kılıf uyacak şekilde esneyebilir ancak gözle görülür şekilde açılabilir veya farklı bir kesim uzunluğu gerektirebilir. Nihai seçim ayrıca gerekli iplik kapsamına, fiber yönelimine ve laminat tasarımına bağlıdır.

Bu dört örnek, ek modeller içeren yayınlanmış BSTFLEX tablosundan alınmıştır. Bir üretim şartnamesinde herhangi bir girişi kullanmadan önce güncel değerleri, toleransları ve bulunabilirliği onaylayın.

'3K', '6K' ve '12K' etiketleri karbon çekme filaman sayılarını tanımlar. Bunlar tek başlarına kurulu bir çapı veya nihai mukavemeti belirtmezler. Seçenekleri karşılaştırırken mil sayısı ve nominal doğrusal kütle dahil olmak üzere tam model girişini kullanın.

Takma işleminden sonra uzunluğu kontrol edin

Tüm üretim parçalarını yalnızca bitmiş bileşen uzunluğuna göre kesmeyin. Gerçek mandrel üzerine bir deneme uzunluğu kaydırın, örgüyü eşit olmayan bir şekilde çekmeden yerleştirin ve takviyenin başlaması ve bitmesi gereken konumları işaretleyin. Bu işaretler arasında kullanılan kılıfı ölçün. Bu deneme, gerçek çap ve geometrinin neden olduğu uzunluk değişimini yakalar.

Konik bir parça için her iki uçtaki ve geçiş boyunca kapsamı inceleyin. Çaptaki büyük yerel değişiklikler örgü açısını ve iplikler arasındaki boşluğu değiştirebilir. Bir bölümde kapsam çok açıksa, ek gerilimin sorunu çözeceğini varsaymak yerine farklı bir nominal aralığı veya farklı bir yapıyı test edin. Onaylanmış takma yöntemini ve ölçülen kesim uzunluğunu tekrar siparişler için kaydedin.

İlk numune için kurulum notları

1. Mandreli veya çekirdeği seçilen kompozit işleme göre hazırlayın ve keskin kenarların kuru fiberlere takılmayacağından emin olun.
2. Kılıfı kademeli olarak açın ve gevşek iplikleri bağlantı parçalarına sürtmeden parça üzerine besleyin.
3. Örgüyü nihai konumuna getirin, ardından fazla uzunluğu dağıtın ve emprenye işleminden önce fiber kapsamını kontrol edin.

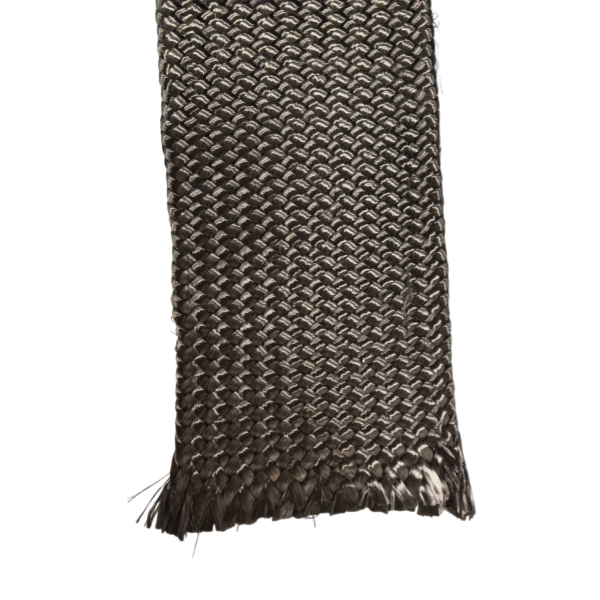

4. Kesim konumunu yalnızca kılıf takıldıktan sonra işaretleyin. Üretim sürecinde ucun çözülmemesi için kesme yöntemi ve işleme payı üzerinde anlaşın.
5. Kurulu çapı, takılan uzunluğu, görünür açıyı ve onaylanmış numunenin fotoğraflarını kaydedin.

Bu adımlar bir uyum kontrolüdür; reçine tedarikçisinin işleme talimatlarının veya bitmiş laminatın mekanik doğrulamasının yerini tutmaz.

Boyutlandırma sorgusuna nelerin dahil edileceği

Minimum ve maksimum kurulu dış çapları, bitmiş kapsam uzunluğunu, geçişleri ve bağlantı parçalarını gösteren bir çizimi, kat sayısını, amaçlanan reçineyi ve süreci, hedef iplik boyutunu ve yıllık miktarı gönderin. Mevcut bir kılıf değiştiriliyorsa, kısa bir numune ve parça üzerindeki fotoğraflarını ekleyin. BSTFLEX daha sonra mevcut model aralığını karşılaştırabilir kurulum yönteminizle birlikte ve hangi numunelerin deneneceğini bildirin.
