Özel Dikim Körükler Nasıl Ölçülür: Sıkıştırılmış Uzunluk, Açık Uzunluk ve Montaj Boyutları

Oct 03 , 2026

Özel dikilmiş körükleri ölçmek için, aynı iki montaj referans noktası arasındaki en kısa ve en uzun mesafeleri, korunan bileşenin etrafında gereken boşluğu, maksimum dış çapı ve her iki uç bağlantı parçasının boyutlarını kaydedin. Düz eksenel bir montaj için, monte edilen iki uzunluk arasındaki fark, gerekli körük hareket mesafesidir.

Silindir stroku veya eski bir kapağın fotoğrafı bir başlangıç ​​noktasıdır, eksiksiz bir spesifikasyon değildir. Faydalı bir çizim, körüğün nereye takıldığını, mekanizma geri çekildiğinde ne kadar boşluk kaldığını ve katlamaların hareket boyunca ne kadar boşluk bırakması gerektiğini gösterir. Bu ölçümler BSTFLEX'in tamamında geçerlidir.özel dikilmiş körük serisiYuvarlak, dikdörtgen, fermuarlı ve tel destekli yapılar için ek detaylar da mevcuttur.

custom sewn bellows

Öncelikle bağlantı noktalarından başlayın, gevşek körüklerden değil.

Makinedeki sabit ve hareketli bağlantı noktalarını belirleyin. Bunları bir çizimde A Ucu ve B Ucu olarak işaretleyin ve uzunluk ölçümleri için kullanılan tam referans yüzeylerini gösterin. Montaj yüzeyi, yaka omuzu ve kumaş kıvrımının kenarı farklı referanslardır; bunları birbirleriyle değiştirmeyin.

Hareketin her iki ucunda da aynı referansları kullanın. Ayrıca, bir boyutun yakaları, flanşları veya montaj plakalarını içerip içermediğini veya yalnızca esnek pileli gövdeyi kapsayıp kapsamadığını belirtin. Sürekli olarak milimetre veya inç kullanın ve her ikisini de gösteren çizimlerde kontrol ünitesini tanımlayın.

Yetkili personelin ekipmanı işletme ve bakım prosedürlerine uygun olarak konumlandırmasını ve sabitlemesini sağlayın. Elle ölçüm yapmadan veya kapağı çıkarmadan önce tehlikeli enerjiyi izole edin, güvenli durumu doğrulayın ve bileşenleri istenmeyen hareketlere karşı sabitleyin. Çalışma mekanizmasının içine elinizi uzatmayın.

custom sewn bellows

Sıkıştırılmış Uzunluk, Uzatılmış Uzunluk ve Strok

Bu kılavuzda, Lc ve Le, mutabık kalınan montaj referansları arasındaki gerekli montaj uzunluklarını tanımlar. Gevşek bir kapağın doğrulanmamış sınırlarını tanımlamazlar.

Boyut Ne yapmalı?kayıt Önemli ayrım
Sıkıştırılmış montaj uzunluğu, Lc Gerekli makine hareketi boyunca montaj referansları arasındaki en kısa mesafe. Bu, mevcut kurulum alanıdır, katlanmış malzemeleri tek bir yığın haline getirme izni değildir.
Uzatılmış montaj uzunluğu, Le Aynı montaj referans noktaları arasındaki en uzun mesafe. Bu, kumaşı gererek elde edilen uzunluk değil, gereken erişim mesafesidir.
Gerekli körük hareketi, S Düz eksenel bir kurulum için Le eksi Lc. Seyahat, uzun süreli olmakla aynı şey değildir.
Esnek gövde uzunluğu Çizimde gerekli olduğu durumlarda, ilk ve son aktif katlamalar arasındaki mesafe. Montaj uzunluğundan ayrı tutun ve uçlardaki sapmaları gösterin.
İzin verilen çalışma uzunluğu aralığı Üretici firmanın, tamamlanmış montaj için onayladığı minimum ve maksimum çalışma uzunlukları. Kurulum işlemi boyunca, montaj noktası bu aralık içinde kalmalıdır.

Takılan iki uç pozisyonunun da kontrol edilmesi gerekir. Bir örtü yeterli uzantıya sahip olabilir ancak mevcut alan için çok fazla sıkıştırılmış hacme sahip olabilir. Tersine, kompakt bir şekilde katlanmış bir örtü gerekli erişimi sağlamayabilir. Gevşek bir tezgah uzunluğunun veya katlama sayısının bu sorunlardan herhangi birini çözeceğini varsaymayın.

Körük, makinenin hareketini durduran unsur olmamalıdır. Kapak tarafından karşılanması beklenen ek hareketleri (örneğin, bakım pozisyonu veya tanımlanmış aşırı hareket) bildirin ve tasarım incelemesi sırasında gerekli toleransların onaylanmasını sağlayın.


Uygulamalı Örnek: Uç Bağlantı Parçalarını Strok Hesaplamasının Dışında Tutmak

En kısa montaj mesafesi 120 mm ve en uzun montaj mesafesi 620 mm olan düz eksenel bir kurulumu ele alalım. Bu örnek düzenlemede, sabit bir uç bölüm, her bir montaj referansı ile bitişik aktif katlama arasında 20 mm'lik bir alanı kaplamaktadır.

Ölçüm Örnekdeğer
Sıkıştırılmış montaj uzunluğu, Lc 120 mm
Uzatılmış montaj uzunluğu, Le 620 mm
Gerekli körük hareketi, Le - Lc 620 - 120 = 500 mm
Birleşik sabit eksenel uç ofsetleri 20 + 20 = 40 mm
Sıkıştırılmış pozisyonda esnek vücut boşluğu 120 - 40 = 80 mm
Uzatılmış pozisyonda esnek gövde uzunluğu 620 - 40 = 580 mm
Esnek vücut uzunluğundaki değişim 580 - 80 = 500 mm

Hareket mesafesi 500 mm olarak kalır çünkü her iki ölçümden de aynı sabit sapmalar çıkarılır. Bunları yalnızca bir uzunluktan çıkarmak yanlış sonuç verecektir. Bu örnekteki sapmalar, montaj referansları ve aktif katlamalar arasında gösterilen kısımlardır; bunlar otomatik olarak üst üste binen bir yakanın tam fiziksel uzunluğuna eşit değildir.

Bu değerler yalnızca ölçüm yöntemini göstermektedir. Bunlar standart BSTFLEX ölçüleri, onaylanmış bir sıkıştırma oranı veya belirli bir yapının uygun olduğunun kanıtı değildir. Kumaş, kıvrımlar, dikişler, destekler ve uç bağlantı parçaları birlikte değerlendirilmelidir. Ofset, açısal veya çok eksenli hareket için, yalnızca bu eksenel hesaplamaya güvenmek yerine hareket yolunu belirtin.

custom sewn bellows

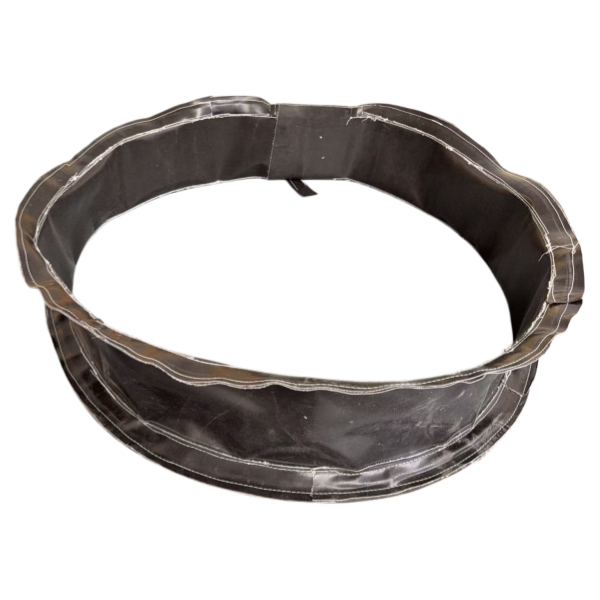

Yuvarlak Körük: Gövde Boşluğunu Yaka Uyumundan Ayrı Tutun

İçinSilindir çubukları ve vidalar için dikilmiş yuvarlak körüklerEsnek gövdenin çevrelemesi gereken en büyük bileşen zarfını kaydedin. Sadece çubuk veya vida milini ölçmek yerine, korunan alanın içinde bulunan omuzları, somunları, bağlantıları veya diğer özellikleri de dahil edin.

Ardından, çevreleyen braketler, sensörler, hortumlar ve koruyucular tarafından izin verilen maksimum dış çapı kaydedin. Üreticinin çalışma boşluğunu, katlama derinliğini ve varsa iç kılavuzları değerlendirebilmesi için bileşen boyutlarını önerilen körük boyutlarından ayrı olarak etiketleyin.

Gövde açıklığı ve montaj bileziği açıklığı farklı amaçlara hizmet eder. Gövdenin hareketli aksamın etrafında boşluğa ihtiyacı vardır; bileziğin ise bağlantı yüzeyine tam oturması gerekir. Her bir alıcı yüzeyi, kullanılabilir temas uzunluğu ve sıkıştırmayı etkileyen herhangi bir basamak veya oluk dahil olmak üzere ayrı ayrı ölçün.

Kapalı parçanın dönüp dönmediğini belirtin. Dönen bir vida veya şaftın etrafındaki kapak, uygun bir boşluk ve yönlendirme düzenlemesine ihtiyaç duyar; parçayla birlikte döndüğü varsayılmamalıdır.


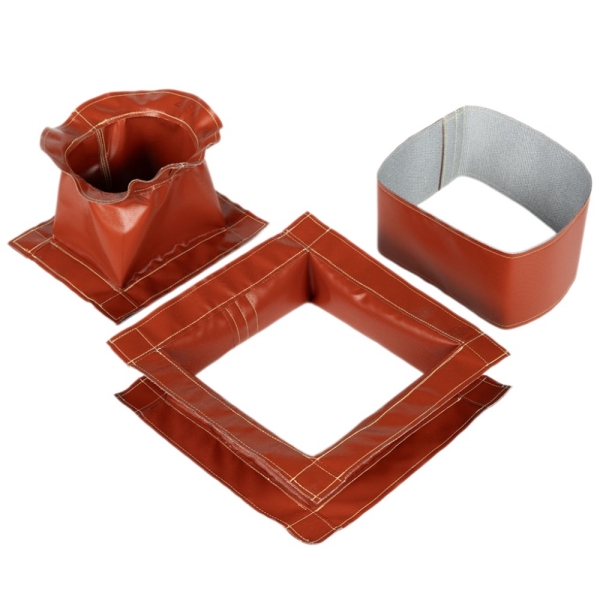

Dikdörtgen Körük: Tam Kesit Ölçüsü

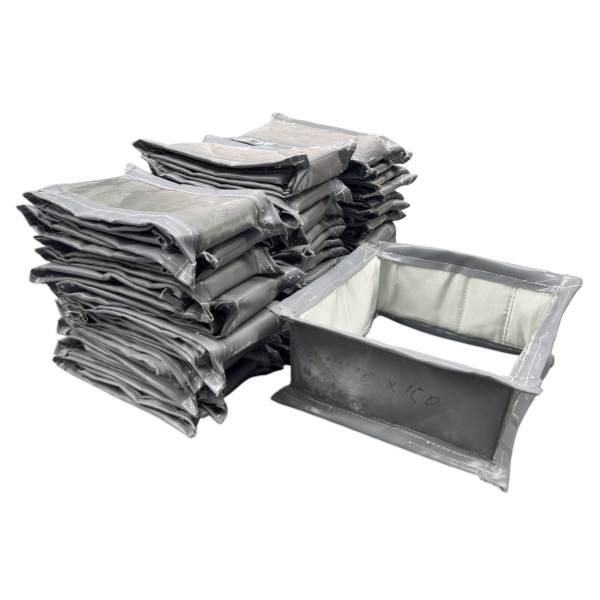

İçinMakine yolları ve lineer raylar için dikilmiş dikdörtgen körüklerGerekli iç genişlik ve yüksekliği, ayrıca mevcut maksimum dış genişlik ve yüksekliği kaydedin. Tek bir genişlik ölçüsü dikdörtgen bir kapağı tanımlamaz.

Koruma altındaki alan içindeki ray profillerini, yatak bloklarını, çıkıntılı cıvataları, yağlama bağlantılarını ve diğer özellikleri gösterin. Hem uçtan hem de yandan görünüm ekleyin. Kapağın tüm bölümü çevreleyip çevrelemediğini veya seçilen kenarları koruyup korumadığını belirtin ve erişilebilir kalması gereken açıklıkları tanımlayın.

Her iki uç çerçeveyi ayrı ayrı ölçün. Açıklıklarının, dış boyutlarının veya montaj deliği düzenlerinin aynı olduğunu varsaymayın. Köşe yarıçaplarını, ofsetleri ve bağlantı elemanlarına erişimi sınırlayan herhangi bir engeli not edin.

custom sewn bellows

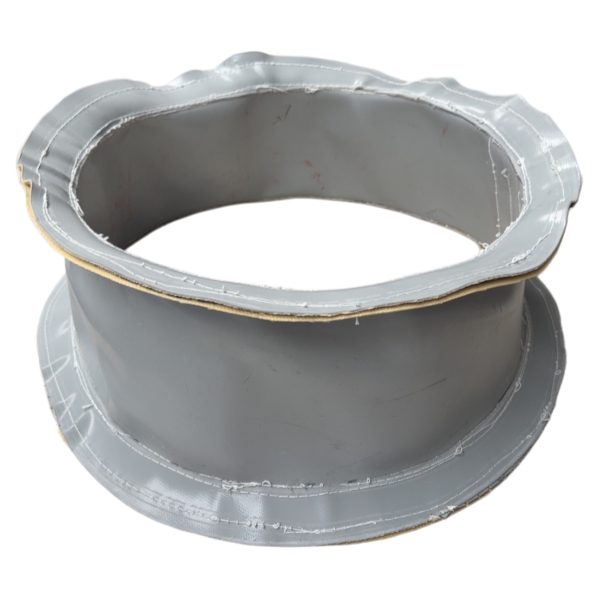

Montaj ölçülerini her iki uçta da kaydedin.

Bağlantı parçaları simetrik görünse bile, aşağıdaki detayları "A Ucu" ve "B Ucu" olarak etiketleyin. Asimetrik bir delik deseni veya fermuar konumunun ters yönde yorumlanmaması için her bir uç çiziminin bakış yönünü belirtin.

Montaj düzeni Boyutlar vesağlanacak detaylar
Kelepçeli yaka Alıcı çapı, kullanılabilir kavrama uzunluğu, mevcut kelepçe bandı boşluğu ve kelepçe gövdesi için boşluk.

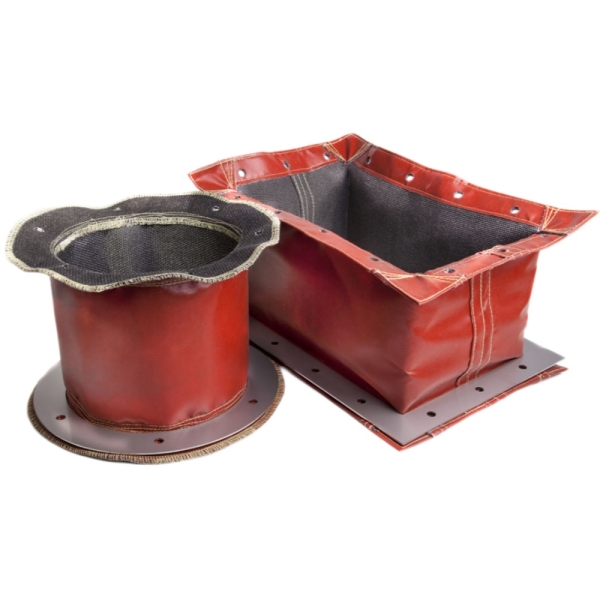

Yuvarlak flanş Açıklık çapı, dış çap, plaka kalınlığı, delik sayısı, delik çapları ve cıvata dairesi çapı veya delik koordinatları.
Dikdörtgen flanş veya çerçeve Açıklık genişliği ve yüksekliği, dış ölçüler, kalınlık, delik boyutları ve merkez konumları, açıkça işaretlenmiş referans noktalarından alınmıştır.
Oluklu veya takviyeli bağlantı Yuva genişliği, uzunluğu ve yönü; takviye konumu; bağlantı elemanı detayları; mevcut montaj erişimi.
Uçtan ayrılmış bağlantı parçası Bölünmüş konum, birleştirme düzeni ve bağlantı parçasının mevcut bileşen etrafına nasıl monte edilebileceği.

Montaj donanımının yeniden kullanılacağı mı yoksa yeni kapakla birlikte mi verileceği açıklığa kavuşturulmalıdır. Yakın çekim bir fotoğraf düzenlemeyi belirlemeye yardımcı olur, ancak delik deseni ve eşleşen boyutlar yine de boyutlandırılmış bir çizime veya doğrulanmış ölçümlere ihtiyaç duyar.


Fermuarlı Körükler: Açıklık ve Erişim Gereksinimlerini Dahil Edin

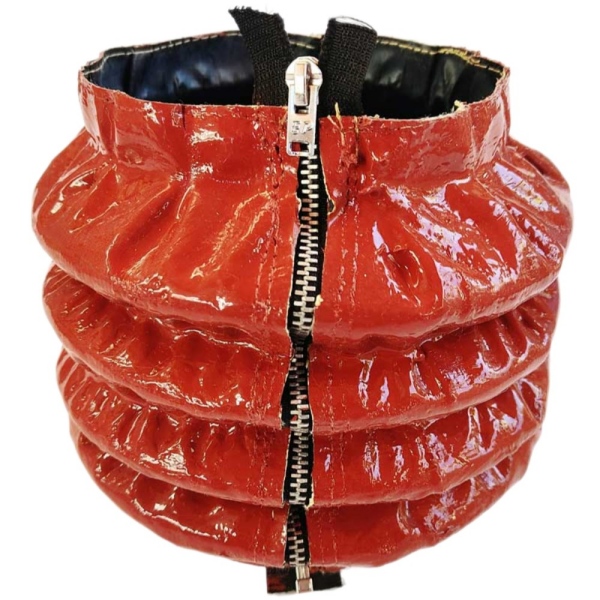

BelirtirkenSonradan takılmaya uygun dikişli fermuarlı körüklerBoyuna açıklık konumunu uç görünümüne ekleyin. Yuvarlak bir kapak için, saat pozisyonu yalnızca görüş yönü de belirtildiğinde kullanışlıdır.

Sürgüyü çalıştırmak, kapağı açmak ve uç bağlantı elemanlarına ulaşmak için mevcut alanı belirleyin. Kapanma konumunu etkileyebilecek yakındaki koruyucuları, soğutma suyu çıkışlarını ve sıcak yüzeyleri not edin. Fermuar kapalıyken çalışma profilini ölçün; açık kumaş kapağın genişliği, takılı iç çapıyla aynı değildir.

Uç bağlantılarını ve kumaş açıklığını kontrol edin. Boyuna fermuar, mevcut bir bileşenin etrafına takmayı kolaylaştırabilir, ancak tek parça montaj çerçevesi yine de sökülmeyi gerektirebilir. Montajın tamamı için kurulum erişimi değerlendirilmelidir.

custom sewn bellows

Tel Destekli Körükler: Yönlendirme ve Destek Bilgilerini Ekleyin

İçinGeniş çaplı uygulamalar için dikişli tel destekli körüklerAynı iç, dış, sıkıştırılmış ve uzatılmış boyutları verin, ardından kurulumun yatay, dikey veya eğimli olup olmadığını belirleyin.

Değiştirme çalışmaları için, mevcut destek düzenini ve erişilebilir yerlerdeki aralıkları kaydedin ve bu aralığın kapak açıkken mi yoksa kapalıyken mi ölçüldüğünü belirtin. Hasarlı desteklerin, sürtünme izlerinin veya sarkmış bölümlerin fotoğraflarını ekleyin.

Tel takviyesini kılavuz kontrollerini atlamak için bir gerekçe olarak kullanmayın. Planlanan açıklık ve hareketin ayrı kılavuzlara, askıya veya ara desteğe ihtiyaç duyup duymadığını sorun. Kumaş çapını komple kurulum zarfı olarak ele almak yerine, bu bileşenler için mevcut alanı da dahil edin.


Çalışma Koşullarını Boyut Sayfasına Ekleyin

Hareket hızını, biliniyorsa ivmeyi, dakikadaki devir sayısını ve montaj yönünü belirtin. Normal ortam koşullarını, sıcak ekipman yakınındaki maruziyeti, soğutucu veya yağ temasını, aşındırıcı toz ve talaşları tanımlayın. Isıya maruz kalma durumunda, çevredeki hava sıcaklığını, yayılan ısıyı ve olası yüzey temasını ayırt edin.

Seçilen kumaş, kaplama, dikiş ipliği, fermuar ve destek bileşenleri, uygulama alanına uygun olmalıdır. Sadece kumaş için belirlenen sıcaklık değeri, monte edilmiş körüğün çalışma limiti olarak değerlendirilmemelidir.

Kapalı veya hızlı hareket eden bir kurulum için, örtünün hacmi değiştikçe havanın nasıl girip çıkabileceğini belirleyin. Dikişlerden veya fermuardan havanın yeterince geçeceğini varsaymak yerine, havalandırma incelemesi isteyin.

custom sewn bellows

Mevcut bir körüğü yedek referans olarak kullanma

Profil, uç bağlantıları, kapatma konumu ve yapısı için eski kapağı referans olarak saklayın, ancak gerekli boyutları makineyle karşılaştırarak doğrulayın. Aşınmış bir örnek gerilmiş, deforme olmuş veya eksik olabilir. Görünür maksimum erişim mesafesi, kabul edilebilir bir çalışma uzunluğu belirlemez.

Montaj noktalarının her ikisini de, tüm kurulumu ve olası arıza alanlarını fotoğraflayın. Ölçülen değerleri, çizim değerlerini ve tahminleri ayrı ayrı işaretleyin. Bir boyutun güvenli bir şekilde kontrol edilemediği durumlarda, onu onaylanmış üretim boyutu olarak sunmak yerine, doğrulanmamış olarak belirtin.


Teklif İstemeden Önce Çözülmesi Gereken Sorular

Makine stroku körüğü belirlemek için yeterli mi?

Hayır. Aynı strok farklı montaj mesafeleri arasında da meydana gelebilir. Önerilen kapağın uygun olup olmadığını belirlemek için hem monte edilmiş uzunluk sınırları, hem kesit alanı hem de uç bağlantı parçaları gereklidir.

Sıkıştırılmış uzunluk, katlama sayısından hesaplanabilir mi?

Katlama sayısına bakarak güvenilir bir şekilde tahmin etmek mümkün değildir. Kumaş kalınlığı, dikişler, takviye, kapatma yapısı ve uç geçişleri katlanmış paketi etkiler. Mevcut alanı belirtin ve onaylanmış bir tasarım isteyin.

Ölçüleri göndermeden önce fazladan uzunluk eklenmeli mi?

Öncelikle ölçülen gerçek mesafeleri gönderin. Gerekli ek hareketleri ayrı olarak belirleyin ve tasarım incelemesi sırasında bu hareketler için gerekli izinleri alın. Açıklanmayan eklemeler, kurulum gereksinimlerini belirsizleştirebilir.


Özel Dikim Körükler İçin Ölçü Paketi Gönderin

Faydalı bir fiyat teklifi paketi, boyutlandırılmış yan görünüm, her iki montaj için uç görünümler, kurulum fotoğrafları ve gerekli çalışma koşullarını içermelidir. Lc ve Le'yi referans noktalarıyla birlikte, korunan bileşen zarfını, dış mekan sınırlarını, montaj detaylarını, kapatma erişimini ve her türlü destek gereksinimini de ekleyin.

Miktarı, projenin bir yedek parça mı yoksa yeni bir OEM montajı mı olduğunu ve varsa çizim revizyonu veya malzeme gereksinimini belirtin. BSTFLEX, özel dikilmiş körük teklifi için çizimleri, ölçümleri veya mevcut bir örneği değerlendirebilir. Üretimden önce onay çiziminde nihai boyutları ve yapıyı doğrulayın.

Özel dikim körük fiyat teklifi isteyin.Çiziminiz ve başvuru detaylarınızla birlikte veya e-posta yoluyla bize ulaşın.sales@pkfiresleeve.com.
