Bir yangın kılıfı hortuma uyabilir ancak yine de uç bağlantı parçasının üzerinden geçemeyebilir. Ayrıca bağlantı parçasının üzerinden geçebilir ancak hortum boyunca çok gevşek durabilir. Bunlar ayrı kontrollerdir ve kullanışlı bir yangın kılıfı boyut tablosunun her ikisini de ele alması gerekir.
Kılıf iç çapını, hortumun, borunun veya bitmiş kablo demetinin gerçek dış çapından seçin. Ardından kılıfın üzerinden geçmesi gereken en büyük bağlantı parçasını veya konnektörü, kurulum sırasını ve gereken korumalı uzunluğu kontrol edin. Yangın kılıfını sadece hortum deliği veya hortum dash numarasına göre seçmeyin.
Aşağıdaki nominal boyutlar, seçim için bir başlangıç noktası sağlar: BSTFLEX yangın kılıfı serisi. Nihai uyum, seçilen ürünün boyutlarına ve gerçek montaja göre doğrulanmalıdır.

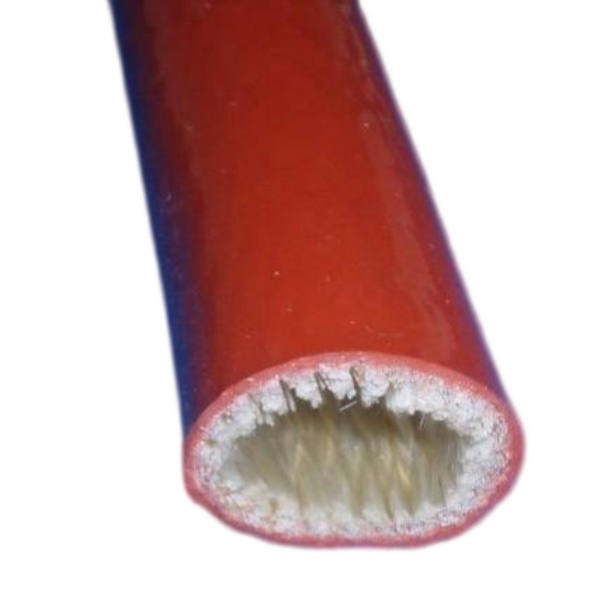

Bu tablo, EFRS örgülü silikon fiberglas yangın kılıfı için seçilmiş katalog boyutlarını listeler. Boyutlar, içine gireceği hortumu değil, kılıfı tanımlar.
| Parça numarası | Nominal kılıf iç çapı, mm | Nominal kılıf iç çapı, inç | Kılıf dash referansı |
|---|---|---|---|
| EFRS-6 | 6 | 1/4 | -4 |
| EFRS-8 | 8 | 5/16 | -5 |
| EFRS-10 | 10 | 3/8 | -6 |
| EFRS-11 | 11 | 7/16 | -7 |
| EFRS-13 | 13 | 1/2 | -8 |
| EFRS-16 | 16 | 5/8 | -10 |
| EFRS-19 | 19 | 3/4 | -12 |
| EFRS-22 | 22 | 7/8 | -14 |
| EFRS-25 | 25 | 1 | -16 |
| EFRS-29 | 29 | 1 1/8 | -18 |
| EFRS-32 | 32 | 1 1/4 | -20 |
| EFRS-35 | 35 | 1 3/8 | -22 |
| EFRS-38 | 38 | 1 1/2 | -24 |
| EFRS-41 | 41 | 1 5/8 | -26 |
| EFRS-44 | 44 | 1 3/4 | -28 |
| EFRS-48 | 48 | 1 7/8 | -30 |
| EFRS-51 | 51 | 2 | -32 |
| EFRS-64 | 64 | 2 1/2 | -40 |
| EFRS-76 | 76 | 3 | -48 |
| EFRS-89 | 89 | 3 1/2 | -56 |
| EFRS-102 | 102 | 4 | -64 |
| EFRS-127 | 127 | 5 | -80 |
| EFRS-152 | 152 | 6 | -96 |
Milimetre ve inç girişleri katalog boyutu tanımlarıdır, tam dönüşümler veya üretim toleransları değildir. Örneğin, 1 inç tam olarak 25,4 mm'dir, ancak buna karşılık gelen katalog metrik tanımı 25 mm'dir. Satın alma siparişinde kontrol birimini ve boyutsal toleransı belirtin.
Bu, onaylı bir hortum-manşon uyum tablosu değil, nominal bir manşon boyutu tablosudur. 25 mm'lik bir manşon tanımı, manşonun 25 mm'lik bir hortuma uyacağını kanıtlamaz. Ek boyutlar, boyutsal toleranslar ve uyum önerileri seçilen yapı için doğrulanmalıdır.
Birçok hidrolik hortum serisinde, hortum dash numarası inçin on altıda biri cinsinden nominal iç çapı tanımlar. -8 hortum genellikle 1/2 inçlik bir iç çapı ifade eder. Bu, takviye ve kaplama yapısına da bağlı olan dış çapını tanımlamaz.
Yukarıdaki manşon tablosunda, -8 manşonun nominal 1/2 inçlik iç çapını tanımlar. -8 bir hortumu -8 bir manşonla sadece numaralar tutuyor diye eşleştirmek, hortum et kalınlığını göz ardı eder.
Aynı uyarı, AN boyutuna göre yangın kılıfı ararken de geçerlidir: bağlantı parçası tanımı, hortum kaplamasının, sıkma yüksüğünün veya komple konektör zarfının bir ölçümü değildir. Bu değerleri belirlemek için hortum ve bağlantı parçası çizimlerini veya ölçülen montaj boyutlarını kullanın.

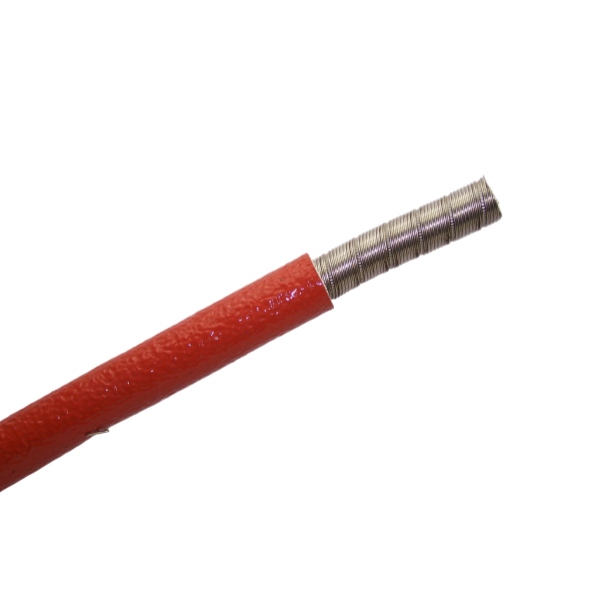

Hortumun dış çapını, sıkıştırmadan kaplama üzerinden ölçün. Özellikle hortumun tam olarak yuvarlak olmadığı yerlerde birden fazla konum ve yön kontrol edin. Yangın kılıfının altında kalacak her türlü kalıcı dış katmanı veya yerel özelliği dahil edin.
Bir OEM çizimi için, uygun bir numuneye güvenmek yerine izin verilen maksimum dış çapı kullanın. Daha küçük bir üretim numunesinde çalışan bir uyum, üst boyutsal sınırda çalışmayabilir.

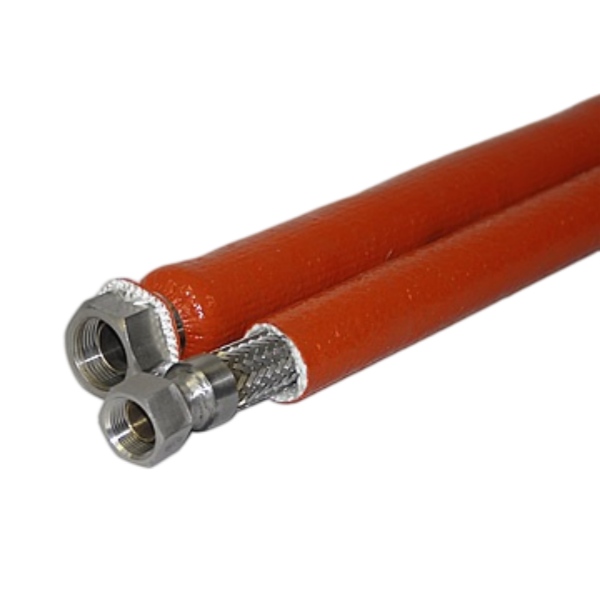

Manşon, sıkma veya konektör montajından sonra takılacaksa, üzerinden geçmesi gereken en büyük özelliği ölçün. Bu, hortumun kendisinden ziyade yüksük, döner somun, konektör gövdesi, kilitleme özelliği veya koruyucu kapak olabilir.
Altıgen bir bağlantı parçası için, sadece düzlükler arasındaki anahtar boyutunu değil, köşeler arasındaki boyutu da kontrol edin. Dirsekler ve düzensiz konektörler de bir kurulum denemesi gerektirir: tek bir çap ölçümü, bir manşonun izlemesi gereken yolu tam olarak tanımlamaz.
Ölçümleri ekipmanın güvenli servis prosedürleri altında alın. Manşon uyumunu kontrol etmek için basınçlı bir bağlantıyı asla gevşetmeyin.

Nominal boyutu kullanılabilir boşluktan ayırın. Dairesel bir montaj için temel boyutsal kontrol şöyledir:
Mevcut çap boşluğu = kullanılabilir kılıf iç çapı eksi bileşen dış çapı.
Üretim seçimi için, minimum kullanılabilir kılıf iç çapını (ID) maksimum bileşen dış çapı (OD) ile karşılaştırın. Montaj için gereken boşluk, ilgili kılıf, korunan uzunluk ve kurulum yöntemi için kararlaştırılmalıdır. Tek bir sabit pay, bu kontrolün yerini tutmaz.
Aşağıdaki hesaplama, çap boşluğu ile radyal boşluk arasındaki farkı göstermektedir. 21,0 mm'lik dairesel bir hortumu ve belirtilen gerçek kullanılabilir kılıf iç çaplarını varsayar; tolerans atamaz veya bir katalog boyutunu onaylamaz.
| Varsayılan kullanılabilir kılıf iç çapı | Hortum DÇ | Toplam çap boşluğu | Merkezlendiğinde radyal boşluk |
|---|---|---|---|
| 22,0 mm | 21,0 mm | 1,0 mm | taraf başına 0,5 mm |
| 25,0 mm | 21,0 mm | 4,0 mm | taraf başına 2,0 mm |
Hesaplama tek başına daha iyi kılıfı seçmez. Numunenin kaplamaya zarar vermeden takılıp takılamayacağını, amaçlanan bükümleri takip edip etmediğini ve aşırı katlanmalar olmadan güvenli kalıp kalmadığını kontrol edin. Esnek bir tekstil montajında, herhangi bir boşluk zorunlu olarak tekdüze kalmayacaktır.
Ölçülen hortum dış çapı 25 mm ve maksimum yüksük dış çapı 38 mm olan varsayımsal bir montajı düşünün.
Nominal 29 mm'lik bir kılıf, hortum gövdesi çevresinde yer sağlıyor gibi görünür, ancak nominal iç çapı yüksükten daha küçüktür. Bağlantı parçasının üzerine esneyeceği varsayımıyla sipariş edilmemelidir.
Nominal 38 mm'lik bir kılıf, 38 mm'lik bir yüksük üzerinde kesin bir boşluk oluşturmaz. Nominal 41 mm'lik bir kılıf bağlantı parçasından daha büyük görünür, ancak aynı zamanda 25 mm'lik hortum çevresinde önemli ölçüde daha fazla boşluk bırakır. Gerçek kılıf boyutları, toleranslar ve bağlantı parçası şekli hala önemli olduğundan, hiçbir karşılaştırma bir kurulum onayı değildir.
Değerlendirmek için üç pratik yol vardır: engelleyici uç monte edilmeden önce yeni hortum üretimi sırasında uygun boyutta boru şeklinde bir kılıf takın; bitmiş bağlantı parçasının üzerinden geçebilen ve hortum boyunca uygun kalabilen boru şeklinde bir yapıyı doğrulayın; veya korunan bölüm çevresinde boyutlandırılmış açılabilir bir kılıf kullanın.
Kılıfı takmak için kalıcı olarak sıkıştırılmış bir bağlantı parçasını çıkarmayın. Kurulum değişiklikleri, hortum montajı üreticisinin onaylı süreci dahilinde kalmalıdır.

Bir örme yangın kılıfı örgülü bir tüpten farklı bir tekstil yapısı sunar ve uyum ile kurulum esnekliğinin önemli olduğu durumlarda yararlı olabilir. Bu, evrensel bir genleşme yüzdesi sağlamaz.
Gerçek kaplamalı kılıf için izin verilen kurulum genleşmesini talep edin. Kurulumdan sonra bağlantı parçası şeklini, kaplama durumunu ve bitmiş kapsamı değerlendirin. Kaplamasız bir örgü veya başka bir kılıf ailesi için yapılan bir genleşme iddiasını silikon kaplı bir yangın kılıfına uygulamayın.
Bağlantı parçası aşırı güç uygulanmadan geçirilemiyorsa, küçük bir kılıfı zorla yerine yerleştirmek yerine boyutu veya kurulum yöntemini yeniden değerlendirin.

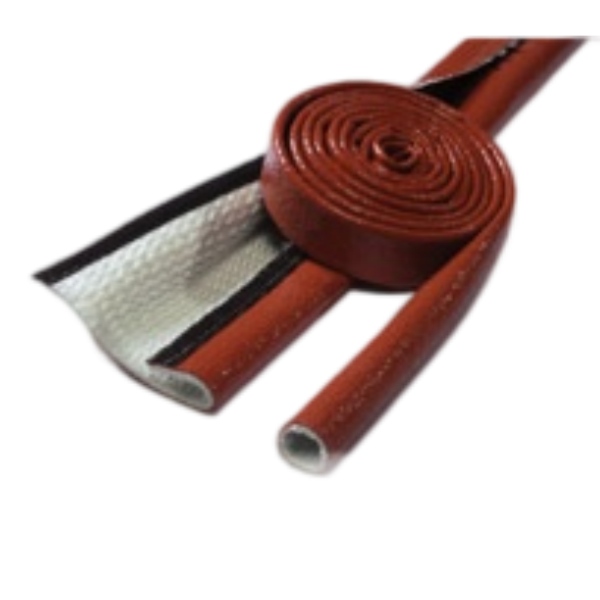

Kullanılabilir uç erişimi olmayan kurulu bir montaj için, bir geçmeli sarma yangın kılıfı bağlantı parçaları üzerinden bir tüp kaydırmaya alternatif sağlar. Açılabilir bir yapı, bağlantı parçasından geçirme gereksinimini ortadan kaldırır, ancak nihai uyumu kontrol etme ihtiyacını ortadan kaldırmaz.
Korunan hortumun veya demetin dış boyutlarını, gerekli kapsama uzunluğunu ve kapatma düzenini belirtin. Kullanılabilir kapalı çapı ve gerekli örtüşmeyi isteyin. Düz malzeme genişliği, kapalı kılıf iç çapı ile aynı teknik özellik değildir.
Numune montajı üzerindeki kapatmayı onaylayın. Dikiş, bir bükümde birbirinden ayrılmadan veya korunan bölümü açıkta bırakmadan tasarlandığı gibi kapanmalıdır. Seçilen kapatma yapısı için termal uygunluğu ayrıca doğrulayın.

Bir kablo demetini, kılıfın içinde sahip olacağı düzende ölçün. Bireysel kablo çaplarını toplamak, özellikle kabloların farklı boyutlarda olduğu veya güzergah boyunca konum değiştirdiği durumlarda, bitmiş demeti ölçmenin güvenilir bir alternatifi değildir.
En büyük kesiti, yerel çıkışları ve konektör boyutlarını kaydedin. Yuvarlak olmayan bir demet için, bir kesit taslağı veya fotoğrafı ile birlikte hem genişliği hem de yüksekliği sağlayın. Mükemmel yuvarlak bir hortum olarak ele almak yerine gerçek şekil üzerindeki uyumu doğrulayın.
Borusal bir kılıfın ayrıca konektörlerin üzerinden geçebilecek uygun bir yola ihtiyacı vardır. Branşmanların veya sabit sonlandırmaların bu yolu engellediği durumlarda, açılabilir veya ayrı bölümlere ayrılmış bir koruma tasarımını değerlendirin. Tek bir büyük boy tüpün her yerde kabul edilebilir bir uyum sağlayacağını varsaymayın.
İç çap, kurulu montajdaki boyutlardan sadece biridir. Basit bir dairesel tahmin olarak, kılıf dış çapı, iç çapı ile duvar kalınlığının iki katının toplamıdır. Dikişler, kapamalar ve yerel sıkışma gerçek zarfı değiştirebilir, bu nedenle bir numune kullanarak braketlerdeki ve yakındaki bileşenlerdeki boşluğu kontrol edin.
Gerekli kapsamı uç noktalar arasındaki düz bir çizgi olarak değil, yönlendirilmiş montaj boyunca ölçün. Kılıfın nerede başlayıp nerede bitmesi gerektiğini belirleyin, ardından onaylanmış uç işlemini ve çizimdeki herhangi bir hareket payını hesaba katın.
Kılıflı montajı amaçlanan bükülme yarıçapında ve izin verilen tüm hareketi boyunca kontrol edin. Kılıf, hortumu hortum spesifikasyonunun izin verdiğinden daha dar bir bükülmeye zorlamamalı veya koruma gerektiren bir alandan geri çekilmemelidir.

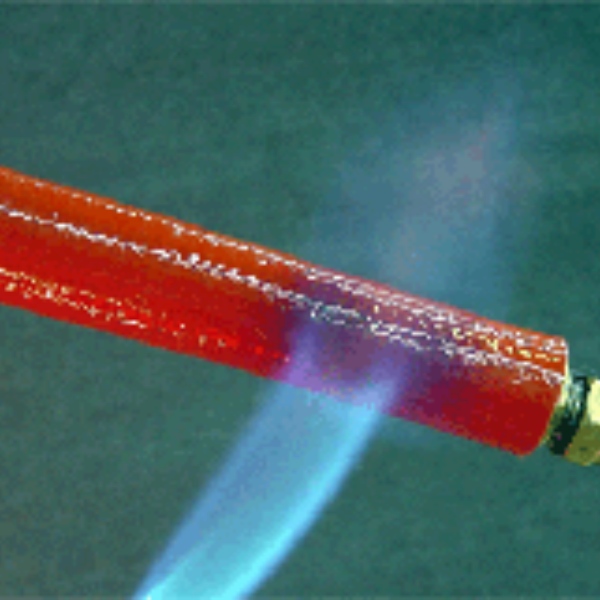

Başarılı bir boyutsal uyumu termal uygunluğun kanıtı olarak görmeyin. Daha geniş uygulama incelemesi için şunu kullanın: yangın kılıfı seçimi ve ısı koruma kılavuzu.
"1/2 inçlik hortum için yangın kılıfı" gibi bir talep, birkaç boyutu çözümsüz bırakır. Aşağıdaki bilgileri içeren bir RFQ, tedarikçiye seçim için kullanılabilir bir temel sağlar.
| RFQ öğesi | Sağlanacakbilgiler |
|---|---|
| Korunan bileşen | Hortum, sert boru, kablo veya bitmiş tel demeti. |
| Dış boyutlar | Ölçülen dış çap ve izin verilen maksimum dış çap veya demet genişliği ve yüksekliği. |
| Bağlantı parçaları ve konektörler | En büyük geçiş boyutları, şekil ve montaj fotoğrafları. |
| Kurulum aşaması | Uç montajından önce, kıvırmadan sonra veya kurulu bir hattın etrafında. |
| Kapsam ve hareket | Korunan uzunluk, uç konumları, minimum bükülme yarıçapı ve hareket aralığı. |
| Kılıf yapısı | Halihazırda belirtilmişse borusal örgülü, borusal örme veya açılabilir. |
| Çalışma gereksinimleri | Isı kaynağı, maruz kalma koşulları, sıvılar ve gerekli test belgeleri. |
| Üretim gereksinimleri | Miktar, kontrol birimleri, toleranslar, kesim uzunlukları, tanımlama ve paketleme. |
Bir üretim siparişini serbest bırakmadan önce, kurulum çabası, bağlantı parçası geçişi, bitmiş kapsam, uygulanabilir olduğunda kapama bağlantısı ve hareket serbestliği açısından bir numuneyi onaylayın. Kabul edilen kılıf parça numarasını ve yapısını kaydedin, böylece sonraki siparişler yalnızca nominal çapa güvenmez.

Sadece etiketler eşleştiği için değil. Hortum tanımı genellikle deliğini tanımlarken, kılıf tanımı iç çapını tanımlar. Kılıfı seçmeden önce hortum dış çapını ölçün ve kurulum yolunu kontrol edin.
Düz yatık genişliği iç çap olarak görmeyin. Tekstil duvar kalınlığı, katlamalar ve ölçüm yöntemi ilişkiyi etkiler. Tedarikçinin belirttiği kılıf iç çapına veya kullanılabilir uyum aralığına göre sipariş verin ve toleranslar önemli olduğunda ölçüm yöntemini netleştirin.
Hayır. Katalog artışları tek tip değildir ve bir beden büyük seçmek bağlantı parçası boyutlarını, kılıf toleranslarını veya uzun bir kurulum yolunu hesaba katmaz. Boyutları kullanarak boyutları kısa listeye alın, ardından gerekli boşluğu ve numune uyumunu onaylayın.
Değiştirilebilirlik garantisi olarak değil. Bu sayfadaki tablo, seçilen EFRS borusal kılıf boyutlarını tanımlar. Başka bir yapının boyutlarını, kurulum davranışını ve kapalı uyumunu ayrıca onaylayın.
Bir hidrolik hortum yangın kılıfı projesi için gerçek hortum dış çapını, en büyük bağlantı parçası boyutlarını, gerekli kaplama uzunluğunu ve montaj aşamasını gönderin. Kablo grupları için bitmiş demet boyutlarını ve konnektör düzenini ekleyin.
Boyut önerisi, numune veya OEM teklifi için BSTFLEX ile iletişime geçin. Kılıfın hem montaj yolu hem de nihai konumu açısından değerlendirilebilmesi için bir çizim veya montaj fotoğrafı ekleyin.
