metalik olmayan genleşme contası termal büyümeyi, titreşimi, eksen kaymasını ve çok yönlü hareketi karşılamak için endüstriyel kanal ve gaz taşıma sistemlerinde kullanılan esnek bir bağlantıdır. Birincil esnek eleman olarak biçimlendirilmiş bir metal körüğe güvenmek yerine, çalışma ortamına göre seçilmiş mühendislik harikası kumaş, kaplamalı tekstil, elastomerik veya kompozit katmanlar kullanır.
Bu contalar; düşük reaksiyon kuvvetlerinin, geniş hareket kabiliyetinin ve özel geometrinin önemli olduğu sıcak hava, egzoz gazı, baca gazı ve diğer proses gazlarını taşıyan büyük kanal sistemlerinde özellikle yaygındır.
En yaygın kullanılan türlerden biri metalik olmayan kumaş genleşme contasıdır; bu conta türü, esnek teknik kumaşları uygulamaya göre sızdırmazlık, takviye ve yalıtım katmanlarıyla birleştirir.
Bu terim, esnek hareket elemanı için kullanılan malzemeyi tanımlar.
Tam bir genleşme contası montajı yine de aşağıdakiler gibi metal bileşenler içerebilir:
Ancak, birincil sistem hareketini emen bileşen, metalik bir körük yerine esnek, metalik olmayan bir malzeme sistemine dayanır.
Bu ayrım, tasarımcıların geleneksel metalik genleşme contalarına kıyasla çok farklı mekanik davranışlara sahip contalar oluşturmasına olanak tanır.
Metalik olmayan genleşme contaları, geleneksel yüksek basınçlı boru hatlarından ziyade en çok endüstriyel kanallarla ilişkilendirilir.
Tipik kurulumlar şunları içerir:
Kazan kanalları, baca gazı sistemleri, fan bağlantıları ve hava şartlandırma ekipmanları.
Fırınla ilgili kanal sistemleri, proses havası sistemleri ve sıcak gaz hatları.
Fırın egzozu, sıcak hava kanalları ve yüksek sıcaklıklı proses havalandırması.
Isıtılan ekipman ile alt akış kanalları arasındaki bağlantılar.
Yıkayıcılar, filtrasyon ekipmanları ve baca gazı arıtma sistemleri.
Titreşimin rijit kanallara aktarılmasını azaltmak için kullanılan esnek bağlantılar.
Endüstriyel kanal sistemleri, çalışma sırasında boyut ve mekanik değişikliklere maruz kalır. Esnek bir bağlantı olmadan, bu değişiklikler istenmeyen yükleri ekipmana, desteklere ve kanal yapılarına aktarabilir.
Sıcaklık arttıkça çelik kanallar genleşir. Metalik olmayan bir genleşme contası, bu hareketin emilebileceği kontrollü bir bölüm sağlar.
Kapanış sırasında kanal sistemi soğur ve büzülür. Conta, esnek elemanı aşırı zorlamadan geri dönüş hareketini de karşılamalıdır.
Ekipman ve kanal bölümleri birbirine göre yanlamasına hareket edebilir. Esnek kumaş tabanlı bağlantılar, genellikle nispeten kısa bir montaj uzunluğu içinde önemli yanal hareketleri karşılayabilir.
Bağlantı yüzeyleri birbirine göre döndüğünde, bağlantı oluşan açıyı karşılamak için çevresi boyunca deforme olabilir.
Fanlar, üfleyiciler ve dönen makineler titreşime neden olabilir. Esnek metalik olmayan bir bağlantı, bağlı kanal sistemine doğrudan mekanik iletimi azaltmaya yardımcı olur.
Her metalik olmayan bağlantı aynı yapıyı kullanmaz. Tasarım; sıcaklığa, kimyasal maruziyete, harekete, basınca ve ekipman geometrisine bağlıdır.
| Tür | Tipik Yapı | Tipik Kullanım |
|---|---|---|
| Kumaş Genleşme Derzi | Teknik tekstil ve kaplamalı kumaş katmanları | Sıcak hava, egzoz ve baca gazı kanalları |
| Çok Katmanlı Kumaş Bağlantı | Gaz sızdırmazlığı, takviye ve yalıtım paketi | Daha yüksek sıcaklıklı veya zorlu proses ortamları |
| Kayış Tipi Genleşme Derzi | Mevcut çelik yapıya takılan esnek kayış | Büyük kanal sistemleri ve değişim uygulamaları |
| Flanşlı Kumaş Genleşme Derzi | İmal edilmiş flanşlarla entegre esnek eleman | Komple değişim montajları |
| Dikdörtgen Genleşme Derzi | Köşeler ve düz bölümler etrafında tasarlanmış kumaş eleman | Büyük endüstriyel dikdörtgen kanallar |
| Yuvarlak Genleşme Derzi | Dairesel esnek eleman | Fanlar, egzoz kanalları ve silindirik sistemler |
Esnek eleman tek bir malzemeden veya birkaç işlevsel katmandan oluşturulabilir.
Tipik malzemeler şunları içerir:
BSTFLEX geniş bir yelpazede yüksek sıcaklık kumaşları üretmektedir, özel bir metalik olmayan genleşme contası yapısının bir parçası olarak değerlendirilebilir.
Endüstriyel bir genleşme contasının ihtiyaç duyduğu tüm özellikleri nadiren tek bir malzeme karşılar.
Örneğin:
Bu nedenle birçok metalik olmayan genleşme contası tek bir kumaş katmanı yerine katmanlı sistemler olarak tasarlanır.
| Katman | Ana İşlev |
|---|---|
| Dış Kaplama | Harici koruma ve esneklik |
| Gaz Sızdırmazlığı | Süreç gazının tutulması |
| Takviye | Mekanik destek ve boyut kararlılığı |
| Yalıtım | Dış katmanlara ulaşan ısının azaltılması |
| Sıcak Yüzey Koruması | Yüksek gaz sıcaklığından ve doğrudan maruz kalmadan koruma |
| Akış Astarı | Hız, türbülans ve parçacıklardan koruma |
Evrensel bir hareket derecelendirmesi yoktur.
Hareket kabiliyeti contanın şekline, esnek açıklığına, malzeme sistemine, basınca, sıcaklığa ve bağlantı düzenine bağlıdır.
Ana hareket değerleri ayrı ayrı belirtilmelidir:
Mühendislik amaçları doğrultusunda, hareketin yönü de tanımlanmadığı sürece “40 mm hareket” gibi bir ifade eksiktir.
Evet, ancak yüksek sıcaklık kabiliyeti tek bir malzemenin derecelendirmesinden ziyade contanın eksiksiz yapısına bağlıdır.
Zorlu termal uygulamalarda, gaz sızdırmazlık membranına ve dış esnek bileşenlere ulaşan sıcaklığı azaltmak için iç koruyucu katman ve yalıtım paketi kullanılabilir.
Önemli sıcaklık verileri şunları içerir:
Bu nedenle, bir genleşme derzini sadece “1000°C kumaş” isteyerek seçmek güvenilir bir mühendislik yöntemi değildir.
Endüstriyel kanallar pozitif basınç veya negatif basınç altında çalışabilir.
Her iki durum da genleşme derzi yapısını etkiler.
Pozitif basınç altında, esnek eleman dışa doğru itilir. Negatif basınç altında, sistem esnek katmanları gaz akışına doğru içeri çekebilir.
Derz boyutuna ve çalışma koşullarına bağlı olarak, deformasyonu kontrol etmek için iç destek, astar veya diğer yapısal özellikler gerekebilir.
En güçlü uygulama avantajlarından biri ölçeklenebilirliktir.
Endüstriyel kanallar birkaç metre genişliğinde veya yüksekliğinde olabilir. Bu boyutlarda esnek bir metal körük üretmek mekanik olarak karmaşık ve ağır hale gelebilir.
Kumaş tabanlı bir genleşme derzi, nispeten düşük yay kuvvetlerini korurken büyük yuvarlak, kare veya dikdörtgen geometriler etrafında üretilebilir.
Bu, metalik olmayan genleşme derzlerini büyük gaz taşıma sistemleri için özellikle cazip kılar.

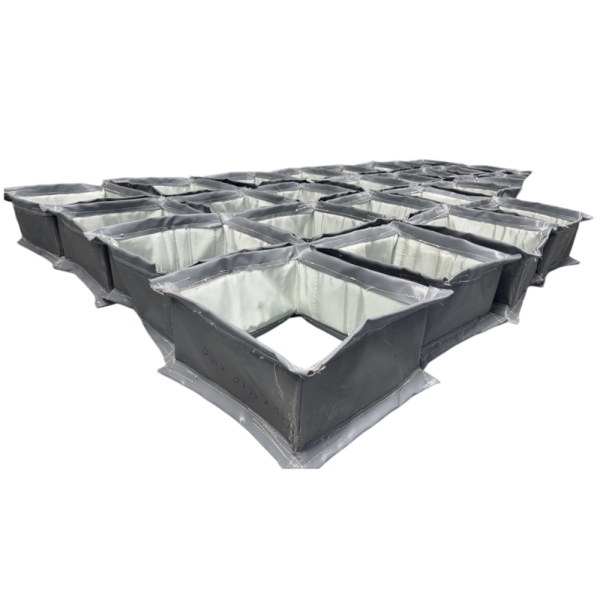

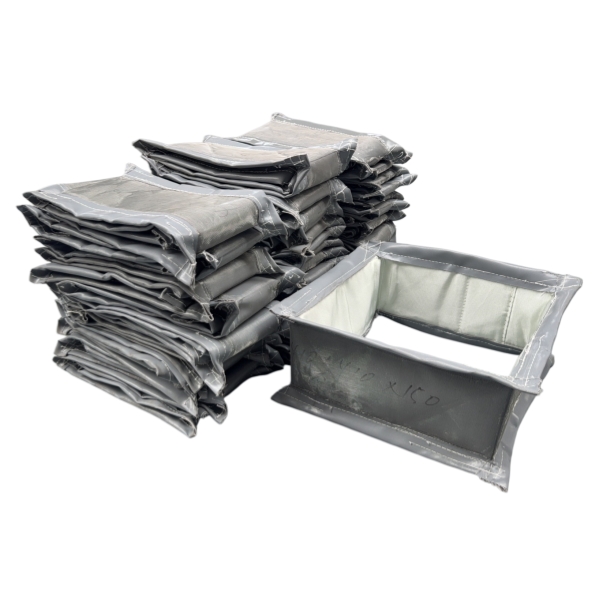

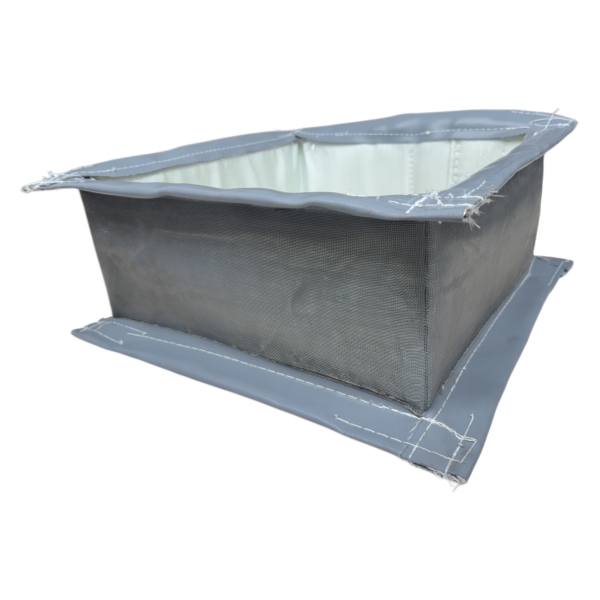

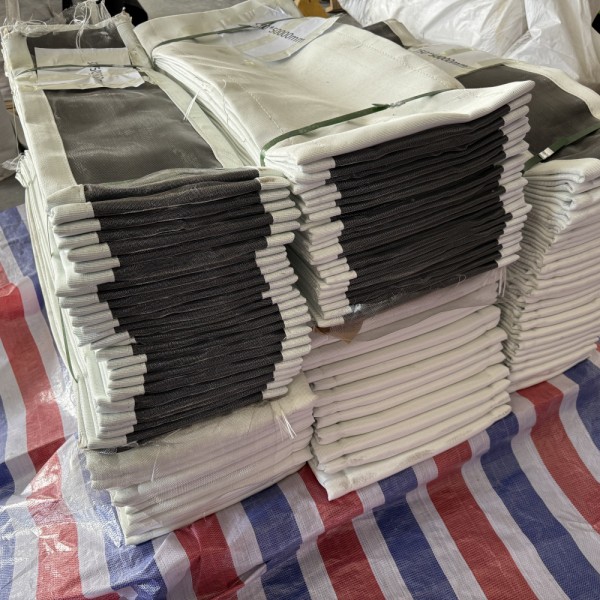

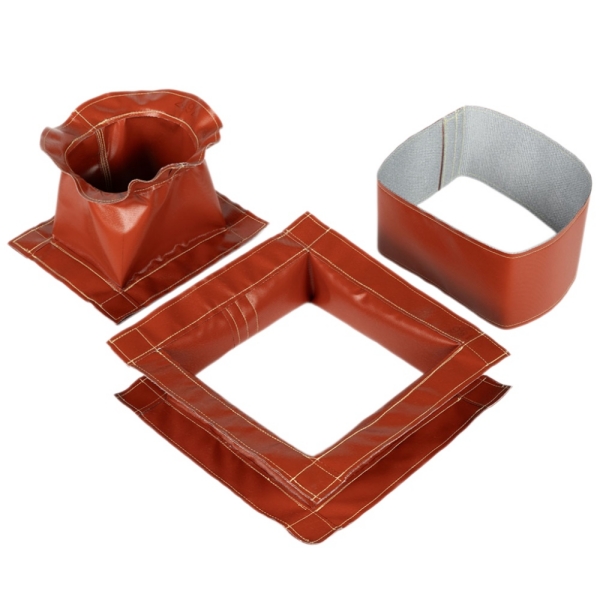

Dikdörtgen genleşme derzleri enerji santrallerinde, çimento fabrikalarında, çelik fabrikalarında ve fırın kanallarında yaygın olarak kullanılır. Köşe yapısı dikkatli bir şekilde ele alınmalıdır çünkü köşeler uzun düz bölümlerle aynı şekilde deforme olmaz.

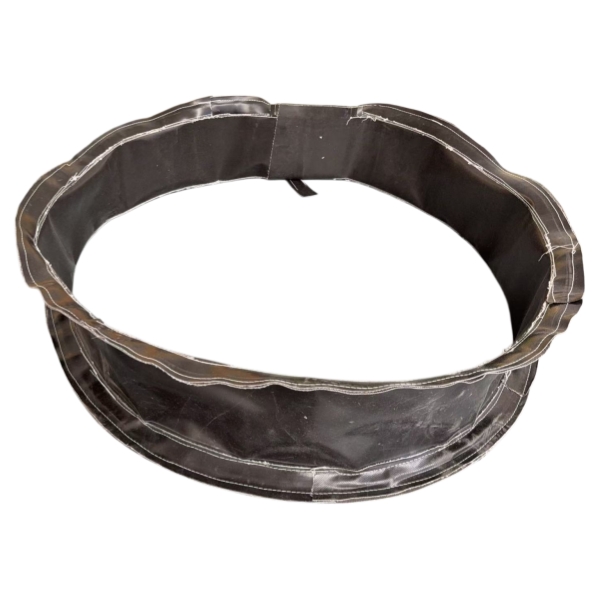

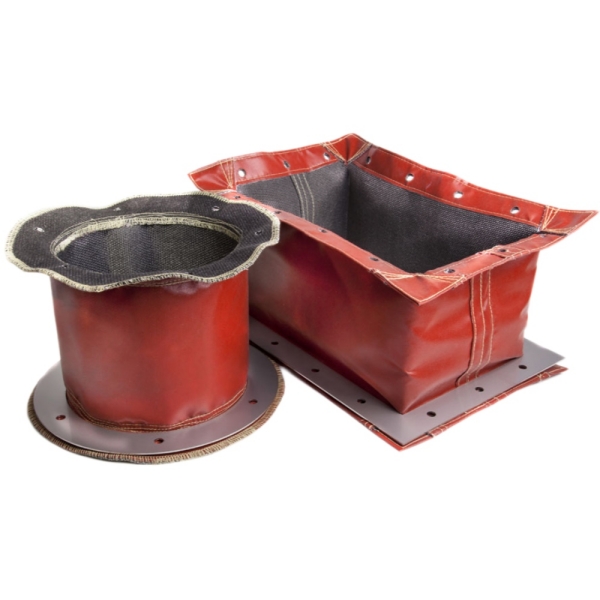

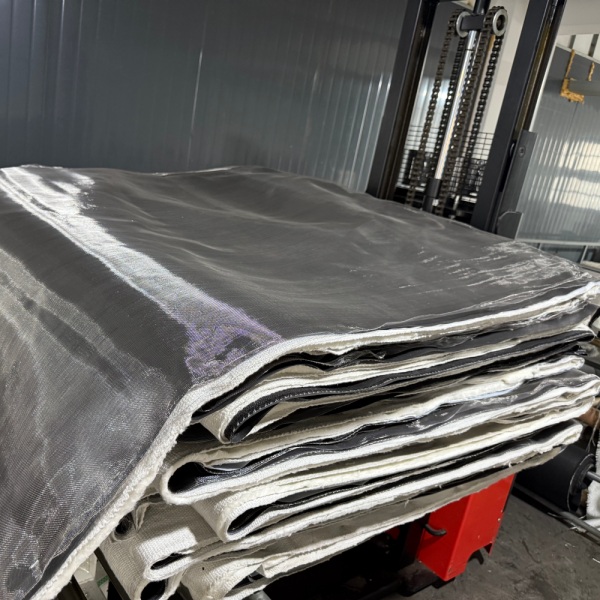

Yuvarlak tasarımlar fanlar, silindirik kanallar ve egzoz sistemleri çevresinde yaygındır. Sürekli çevreleri genellikle daha düzgün bir geometri oluşturur.
Her ikisi de ekipman boyutlarına ve hareket gereksinimlerine göre özel tasarımlar olarak üretilebilir.

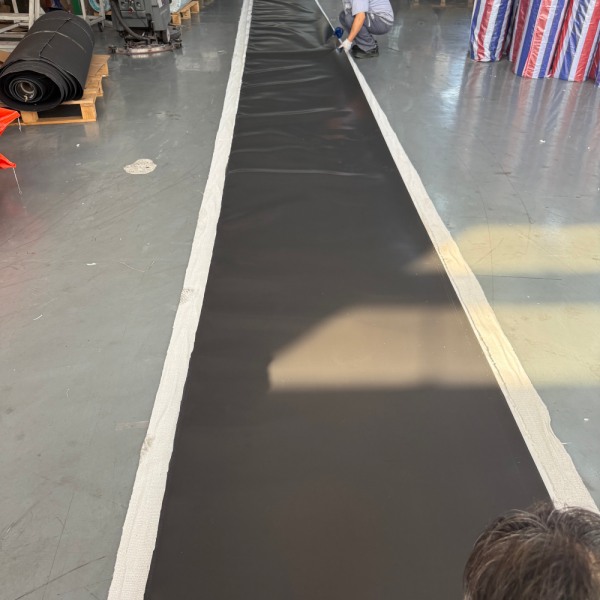

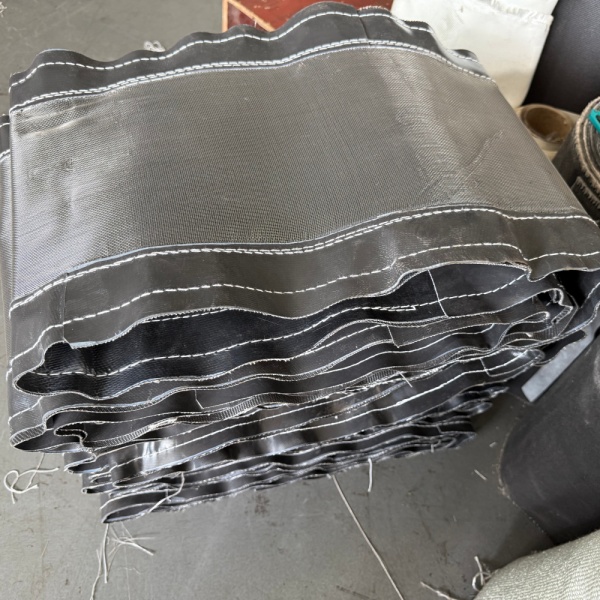

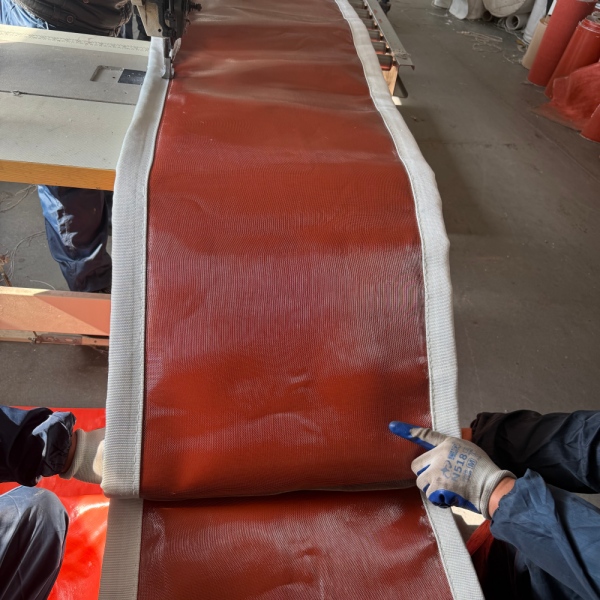

Bant tipi bir tasarım, mevcut metal çerçeveler veya kanal bölümleri arasına monte edilmiş esnek bir kumaş bant kullanır.
Bu düzenleme, özellikle büyük sistemler için yararlı olabilir çünkü metal yapı hala kullanılabilir durumdaysa esnek bant çevresindeki çelik aksamdan ayrı olarak değiştirilebilir.
Bu nedenle bant tipi tasarımlar bakım ve değişim projelerinde yaygındır.
Terimler bazı pazarlarda örtüşebilir, ancak her zaman birbirinin yerine kullanılamazlar.
Kauçuk genleşme derzleri, boru sistemlerinde ve ekipman bağlantılarında kullanılan yaygın kalıplanmış elastomerik ürünlerdir.
Endüstriyel metalik olmayan kumaş genleşme derzleri tipik olarak kaplamalı teknik tekstillerden ve katmanlı malzemelerden üretilir ve esas olarak gaz halindeki ortamları taşıyan kanal sistemleriyle ilişkilendirilir.
İki ürün ailesi şu konularda önemli ölçüde farklılık gösterebilir:
Temel fark esnek elemandır.
Metal körükler, şekillendirilmiş metal boğumlar kullanır. Metal olmayan bir genleşme derzi ise esnek bir membran, kumaş kayış veya kompozit yapı kullanır.
Bu durum, farklı mühendislik özellikleri yaratır.
| Özellik | Metal Olmayan Genleşme Derzi | Metal Körük |
|---|---|---|
| Birincil Esnek Eleman | Kumaş veya kompozit membran | Şekillendirilmiş metal |
| Tipik Uygulama | Büyük gaz kanalları | Boru tesisatı ve proses sistemleri |
| Basınç | Genellikle düşük basınçlı hizmet | Daha yüksek basınçlar için tasarlanabilir |
| Büyük Dikdörtgen Şekiller | Oldukça pratik | Daha karmaşık |
| Yay Kuvvetleri | Genellikle düşük | Daha yüksek ve tasarıma bağlı |
| Malzeme Yapısı | Birden fazla işlevsel katmanı birleştirebilir | Esas olarak seçilen metal alaşımına dayalı |
Projeniz aşağıdaki koşullardan birkaçını içeriyorsa, metal olmayan bir çözüm genellikle değerlendirmeye değerdir:
Özel bir tasarım için üretici, tüm çalışma ortamını anlayacak kadar veri almalıdır.
BSTFLEX, endüstriyel kanallar, egzoz, sıcak hava ve baca gazı sistemleri için özel metal olmayan kumaş kompanzatörler üretmektedir.
Mevcut yapılar, çalışma sıcaklığı, basınç, proses ortamı, hareket ve montaj koşullarına göre seçilen esnek malzemelerle yuvarlak, dikdörtgen, kare ve standart dışı geometrileri içerebilir.
Ürün detayları, malzeme seçenekleri ve özel üretim kabiliyetleri için BSTFLEX Metal Olmayan Kumaş Kompanzatör sayfasını ziyaret edin.
Teklif almak için kanal boyutlarını, çalışma sıcaklığını, basıncı, proses gazını, hareket gereksinimlerini, flanştan flanşa boyu, miktarı ve mevcut çizimleri gönderin.
