Bir kumaş genleşme derzi seçimi, endüstriyel kanal sistemi için kumaşın adıyla değil, işletme verileriyle başlamalıdır.
Tam olarak aynı kanal boyutlarına sahip iki genleşme derzi, eğer biri düşük sıcaklıkta temiz sıcak hava taşırken diğeri nem ve aşındırıcı parçacıklar içeren korozif baca gazını yönetiyorsa, tamamen farklı yapılar gerektirebilir.
Bu nedenle güvenilir bir seçim süreci; sıcaklık, basınç, kanal geometrisi, proses gazı, hareket, gaz hızı, titreşim, kimyasal maruziyet ve montaj düzenini tek bir bütün sistem olarak dikkate almalıdır.
BSTFLEX, endüstriyel kanallama, sıcak hava, egzoz ve baca gazı uygulamaları için özel metalik olmayan kumaş genleşme derzleri üretmektedir. Aşağıdaki kılavuz, bir derz belirtilmeden önce değerlendirilmesi gereken bilgileri açıklamaktadır.
Teklif istemeden önce şu sekiz maddeyi tanımlayın:
İlk soru “Hangi kumaşı kullanmalıyım?” değildir. “Bu kanalın içinde neler oluyor?” sorusudur.
Bir kumaş kanal genleşme derzi komple kanal sisteminin bir parçasını oluşturur. Tasarımı, o sistem üzerinde etkili olan her koşuldan etkilenir.
Malzemeleri düşünmeden önce şunları kaydedin:
Bu koşullar bilindiğinde, esnek eleman gerçek uygulamaya göre inşa edilebilir.
Kumaş genleşme derzleri, endüstriyel kanallar son derece büyük olabildiği ve her zaman dairesel olmadığı için yaygın olarak kullanılır.
Üretici, nominal bir açıklama yerine gerçek kanal boyutlarını almalıdır.
| Kanal Tipi | Gerekli Bilgiler |
|---|---|
| Yuvarlak | İç veya dış çap |
| Dikdörtgen | Genişlik × yükseklik |
| Kare | Kenar boyutları |
| Geçiş | Hem uç boyutları hem de geçiş geometrisi |
| Düzensiz | Çizim veya boyutsal kroki |
Dikdörtgen bağlantılar köşelere özel dikkat gerektirir. Kanal hareket ettiğinde düz bölümler ve köşeler aynı şekilde deforme olmaz, bu nedenle köşe geometrisi düz kayışın bir uzantısı olarak ele alınmak yerine mühendislik çalışmasıyla tasarlanmalıdır.
Mevcut kurulumlar için fotoğraflar boyutları desteklemeli ancak boyutsal bir çizimin yerini almamalıdır.
İki bağlantı noktası arasındaki mevcut mesafe, hareket kabiliyeti üzerinde doğrudan bir etkiye sahiptir.
Bu boyut yaygın olarak şu şekilde adlandırılır:
Daha geniş bir esnek açıklık genellikle malzemenin deforme olması için daha fazla alan sağlar, çok kısa bir açıklık ise kayıştaki gerilimi artırabilir.
Ancak, sadece kayış genişliğini artırmak her zaman çözüm değildir. Fazla malzeme katlanmaya, dalgalanmaya veya dahili bileşenlerle etkileşime neden olabilir.
Bu nedenle, doğru yüzeyden yüzeye boyut, hareket, basınç ve astar geometrisi ile birlikte değerlendirilmelidir.
Sıcaklık her zaman en az iki değere ayrılmalıdır:
Bir ani sıcaklık yükselmesi meydana gelirse, beklenen süresini de belirtin.
Örneğin, sürekli 350°C'de çalışan ancak ara sıra birkaç dakikalığına 600°C'ye ulaşan bir kanal, sürekli 600°C'de çalışan bir kanaldan farklı bir malzeme değerlendirmesi gerektirir.
Bir yüksek sıcaklık kumaş genleşme derzinormalde katmanlı bir termal sistemdir. Esnek sızdırmazlık membranı doğrudan tam işlem sıcaklığına maruz kalmayabilir.
Bunun yerine, yapı şunları içerebilir:
Bu düzenleme, bağlantı boyunca bir sıcaklık gradyanı oluşturur.
Yaygın bir hata sadece şunu belirtmektir:
“800°C'ye dayanıklı kumaşa ihtiyacımız var.”
Bu, yeterli mühendislik bilgisi sağlamaz.
Üreticinin yine de 800°C'nin sürekli mi, aralıklı mı yoksa ani bir durum mu olduğunu ve bağlantının doğrudan gaz akışına, radyasyona mı maruz kaldığını yoksa yalıtımlı kanal tesisatı mı olduğunu bilmesi gerekir.
Basınç, hem sızdırmazlık gereksinimlerini hem de mekanik davranışı etkiler.
Endüstriyel kanal sistemleri genellikle proses borularındakinden çok daha düşük basınçlarda çalışır; kumaş genleşme derzlerinin bu uygulamalarda yaygın olarak kullanılmasının bir nedeni de budur. Endüstriyel kılavuzlar, kumaş genleşme derzlerini genellikle düşük basınçlı bileşenler olarak tanımlar.
Ancak, basıncın yönü önemlidir.
Pozitif basınç, esnek elemanı dışarı doğru iter.
Tasarım hususları şunları içerebilir:
Negatif basınç, kumaşı kanala doğru içeri çeker.
Bu durum aşağıdakilerin riskini artırabilir:
Bu nedenle, büyük negatif basınçlı kanallar uygun astarlar veya destek düzenekleri gerektirebilir.
“Hava” ve “baca gazı” asla eşdeğer ortamlar olarak görülmemelidir.
Malzeme uyumluluğu, kanalın taşıdığı içeriğe bağlı olarak önemli ölçüde değişebilir.
Faydalı bilgiler şunları içerir:
Metalik olmayan genleşme derzleri; sıcak hava, baca gazı ve kimyasal olarak agresif gazlar dahil olmak üzere gazlı ortamlarda yaygın olarak kullanılır, ancak esnek malzeme yapısı özel hizmet koşullarına göre seçilmelidir.
Bir gaz çalışma sıcaklığında çok aşındırıcı görünmeyebilir, ancak nem yoğuştuğunda çok daha agresif hale gelebilir.
Baca gazı uygulamaları için şunları sağlayın:
Bu koşullar hem sızdırmazlık membranlarını hem de dahili koruma katmanlarını etkileyebilir.
Sadece “toplam hareket” belirtmeyin.
Genleşme derzi, yer değiştirme yönüne göre tasarlanmalıdır.
Faydalı hareket verisi örneği:
Eksenel sıkışma: 25 mm
Eksenel genleşme: 10 mm
Yanal hareket: ±30 mm
Açısal hareket: 2°
Kumaş genleşme derzleri eksenel, yanal ve açısal hareketleri karşılayabilir ve en büyük avantajlarından biri, nispeten kompakt bir kanal uzunluğunda birleşik hareketleri yönetebilme yeteneğidir.
İki kanal bağlantısı birbirine doğru hareket eder.
İki bağlantı noktası birbirinden uzaklaşır.
Bir taraf, kanal merkez hattına dik olarak kayar.
Bağlantı yüzleri birbirine göre döner.
Aynı anda birkaç hareket meydana gelir.
Son durum, gerçek tesis kurulumlarında yaygındır ve seçim sırasında net bir şekilde tanımlanmalıdır.
Sadece hareket büyüklüğü yeterli değildir.
Çalışma döngülerinin sayısı ve sıklığı da malzeme yorgunluğunu ve hizmet ömrünü etkileyebilir.
Sistemin şu durumlara sahip olup olmadığını değerlendirin:
Her ay bir büyük termal döngü yaşayan bir genleşme derzi ile sürekli döngüsel hareket yaşayan bir genleşme derzi temelden farklıdır.
Gaz hızı genellikle teklif talebi (RFQ) verilerinden çıkarılır, ancak kumaş ömrü üzerinde büyük bir etkisi olabilir.
Yüksek hızlı akış şunlara neden olabilir:
Endüstriyel kumaş genleşme derzi tasarımları, türbülansı kontrol etmek ve kumaş bandı akış koşullarından korumak için genellikle özel olarak astarlar içerir.
Çimento tozu, uçucu kül, fırın parçacıkları ve diğer katı maddeler, esnek bir tekstil ürününe sürekli çarpmaları halinde ona hızla zarar verebilir.
Partikül madde mevcutsa, üreticiye şunları bildirin:
Aşındırıcı uygulamalar; iç astar, aşınmaya dayanıklı sıcak yüzey malzemesi veya birikim bariyeri gerektirebilir.
Malzeme seçimi, kimyasalları sıcaklıktan bağımsız olarak değerlendirmelidir.
Olası endişeler şunları içerir:
PTFE kaplı kumaş, silikon kaplı kumaş ve işlenmemiş fiberglas kumaş çok farklı kimyasal davranışlara sahiptir.
Doğru seçim, yalnızca kimyasal dayanıklılığa değil, sıcaklık ve kimyasal ortamın kombinasyonuna bağlıdır.
Malzeme yapısı ancak çalışma koşulları tanımlandıktan sonra seçilmelidir.
| Malzeme Ailesi | Olası İşlev | Ana Seçim Faktörleri |
|---|---|---|
| Fiberglas Kumaş | Takviye veya ısıya dayanıklı tekstil katmanı | Sıcaklık, mukavemet ve dokuma |
| Silikon Kaplı Fiberglas | Esnek koruyucu veya sızdırmazlık katmanı | Sıcaklık, esneklik ve ortam |
| PTFE Kaplı Kumaş | Kimyasallara dayanıklı gaz bariyeri | Proses kimyası ve sıcaklık |
| Silika Kumaş | Yüksek sıcaklık koruması | Sıcak yüzey sıcaklığı ve termal maruziyet |
| Yalıtım Katmanı | Termal gradyan kontrolü | Proses sıcaklığı ve gerekli soğuk yüzey sıcaklığı |
| Metal Örgü veya Astar | Mekanik ve akış koruması | Hız, aşınma ve partiküller |

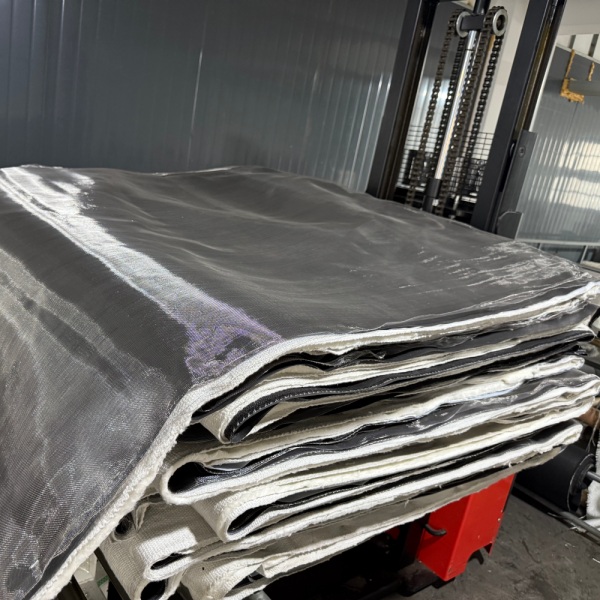

BSTFLEX birden fazla yüksek sıcaklık kumaşı sistemi ile çalışır, bu da genleşme derzi yapısının farklı termal ve proses koşullarına uyarlanmasını sağlar.
Her genleşme derzinde otomatik olarak bir izolasyon yastığı gerekmez.
Genellikle, dış esnek sızdırmazlık katmanlarına ulaşmadan önce proses sıcaklığının düşürülmesi gereken durumlarda dikkate alınır.
Tasarımı şunlara bağlıdır:
Yastık, yeterli termal korumayı sağlarken derzin hareket etmesine izin verecek kadar esnek kalmalıdır.
Bir astar, zorlu kanal hizmetlerinde en önemli bileşenlerden biri olabilir.
Amacı şunları içerebilir:
Endüstri kılavuzları; astar seçimi, mesafe yüksekliği ve yüz yüze boyutları, önemli kumaş genleşme derzi tasarım değişkenleri olarak özel olarak listeler.
Çevredeki kanal izolasyonu da önemlidir.
Kanal dışarıdan izole edilmişse, bu izolasyon genleşme derzi çerçevesi ve esnek kayış etrafındaki sıcaklık dağılımını değiştirebilir.
Üretici şunları bilmelidir:
Esnek eleman, kayışa zarar verecek yerel gerilmeler yaratmadan güvenli bir şekilde bağlanmalıdır.
Yaygın düzenlemeler şunları içerir:
Değiştirme projeleri için şunları sağlayın:
Kumaş genleşme derzi çerçeveleri, uygulamaya bağlı olarak kaynaklı veya cıvatalı bağlantı için tasarlanabilir.
Genleşme derzinin sınırsız montaj hatasını otomatik olarak düzeltebileceğini varsaymayın.
Bilinen bir hizalamasızlık varsa, üretimden önce hareket gereksiniminin bir parçası olarak beyan edilmelidir.
Yerleşik genleşme derzi üreticilerinin montaj kılavuzları, özellikle hizalamasızlığın, derz tasarımına kasıtlı olarak dahil edilmediği sürece kararlaştırılan tasarım sınırları içinde kalması gerektiği konusunda uyarıda bulunur.
Dış mekan montajı, bir tesisin içinde bulunmayabilecek ek gereksinimleri beraberinde getirir.
Bunlar şunları içerebilir:
Bu nedenle dış kaplama, hem proses koşulları hem de çevre için seçilmelidir.
Seçim süreci, yeni bir proje ve bir değiştirme işlemi için farklıdır.
Derz, şunlarla birlikte tasarlanabilir:
Erken arızalandıysa eski derzi basitçe kopyalamayın.
Değiştirmeden önce şunları araştırın:
Deneyimli üreticilerin değişim rehberliği, başarısız bir tasarımı otomatik olarak kopyalamak yerine orijinal teknik özellikleri ve işletme geçmişini gözden geçirmeyi vurgular.
| İşletme Koşulu | Tasarım Sorusu | Olası Tasarım Yanıtı |
|---|---|---|
| Yüksek Gaz Sıcaklığı | Dış katmanlar işlem sıcaklığına dayanabilir mi? | Yalıtım ve uygun sıcak yüzey malzemeleri ekleyin |
| Büyük Yanal Hareket | Yeterli esnek açıklık mevcut mu? | Kayış genişliğini ve derz geometrisini optimize edin |
| Yüksek Gaz Hızı | Kumaş doğrudan türbülansa maruz kalacak mı? | Dahili astarı değerlendirin |
| Aşındırıcı Toz | Parçacıklar esnek elemana çarpacak mı? | Aşınma koruması veya astar ekleyin |
| Aşındırıcı Islak Gaz | Yoğuşma kimyasal olarak agresif mi? | Uyumlu sızdırmazlık membranı seçin |
| Negatif Basınç | Kumaş içeri doğru çekilebilir mi? | Astarı ve destek geometrisini değerlendirin |
| Dış Mekan Kurulumu | Derz hava koşullarına ve UV ışınlarına maruz kalacak mı? | Uygun dış kaplama seçin |
| Sık Döngü | Hareket ne sıklıkla tekrarlanıyor? | Malzeme yorgunluğunu ve geometrisini değerlendirin |
İşletme koşulları:
Seçim öncelikleri:
Tasarım; aşınma koruması, yüksek sıcaklık yalıtımı, negatif basınç davranışı, köşe yapısı ve yeterli hareket payına odaklanmalıdır. Esnek kayışı toz yüklü gazdan korumak için bir iç astar önemli olabilir.
Çalışma koşulları:
Seçim öncelikleri:
Esneklik ve titreşim direnci, ağır bir yalıtım paketinden daha önemli olabilir. Kayış çırpınması ve fan bağlantısı etrafındaki yerel hava akışı yine de dikkate alınmalıdır.
Çalışma koşulları:
Seçim öncelikleri:
Gaz sızdırmazlık katmanının kimyasal direnci, maksimum sıcaklık kapasitesinden daha önemli olabilir. Yoğuşma ve soğuk yüzey sıcaklıkları dikkatlice gözden geçirilmelidir.
Birçok genleşme derzi sorunu üretimden önce başlar.
Bu şartname hatalarından kaçının:
En hızlı teknik değerlendirme için talebinizle birlikte aşağıdaki bilgileri gönderin:
| Uygulama | Güç santrali, çimento fabrikası, fırın, fan, kazan, egzoz sistemi veya diğer ekipmanlar |
| Şekil | Yuvarlak, dikdörtgen, kare veya özel |
| Boyutlar | Çap veya genişlik × yükseklik |
| Yüz yüze | Kurulu bağlantı uzunluğu |
| Çalışma Sıcaklığı | Sürekli değer |
| Maksimum Sıcaklık | Tepe değeri ve süresi |
| Basınç | Pozitif veya negatif, çalışma ve tasarım değerleri |
| Proses Akışkanı | Gaz bileşimi ve nem |
| Hareket | Eksenel sıkışma, genleşme, yanal ve açısal |
| Gaz Hızı | Biliniyorsa çalışma akış hızı |
| Parçacıklar | Toz, kül veya aşındırıcı katılar |
| Ortam | İç mekan veya dış mekan |
| Miktar | Prototip, yedek parça veya üretim miktarı |
| Çizim | PDF, CAD veya boyutsal taslak |
Endüstriyel kumaş kompansatörlergenel tekstil bileşenleri olarak seçilmek yerine kanal sistemi etrafında tasarlanmalıdır.
BSTFLEX, müşterinin çalışma sıcaklığı, basınç, hareket, gaz bileşimi, geometri ve çevresel gereksinimlerine göre sıcak hava, egzoz ve baca gazı kanalları için özel yapıları değerlendirebilir.

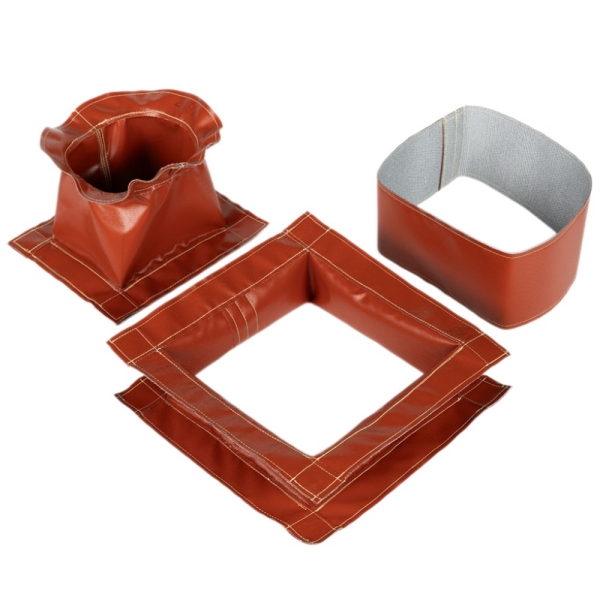

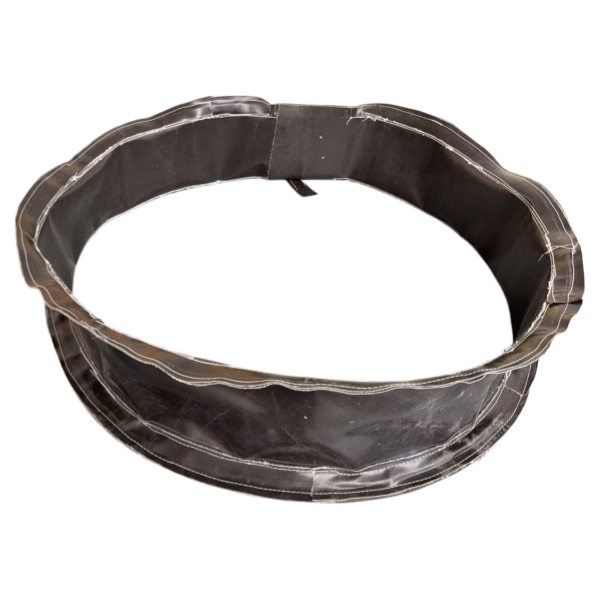

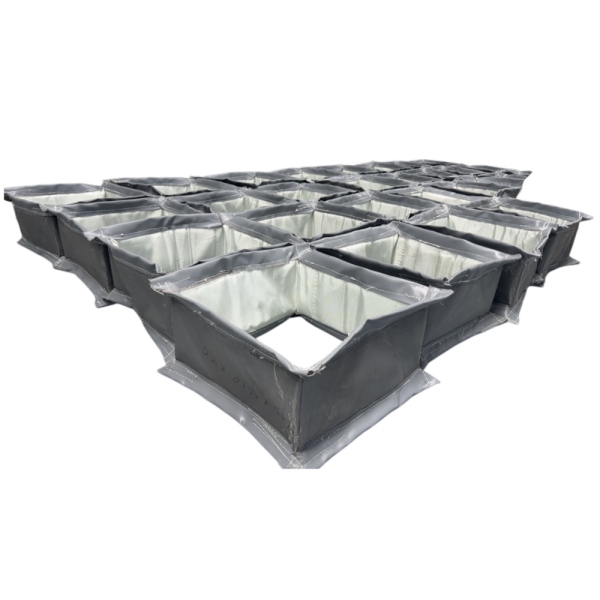

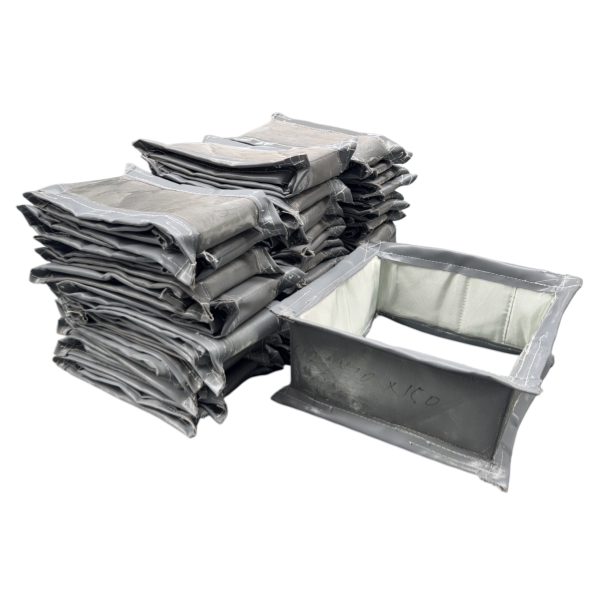

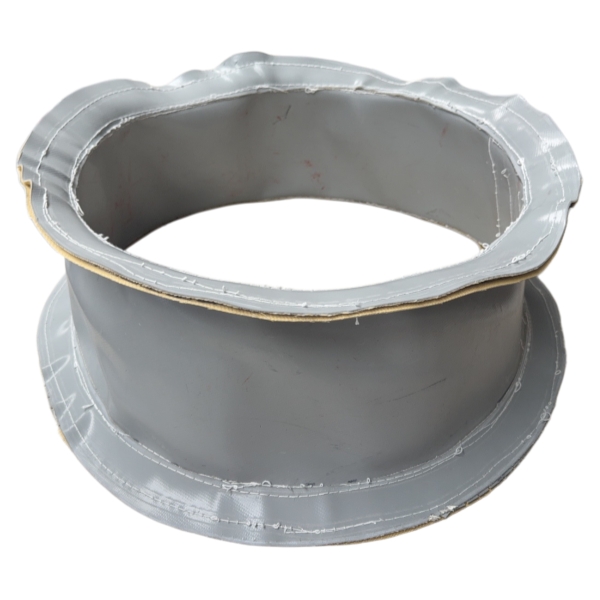

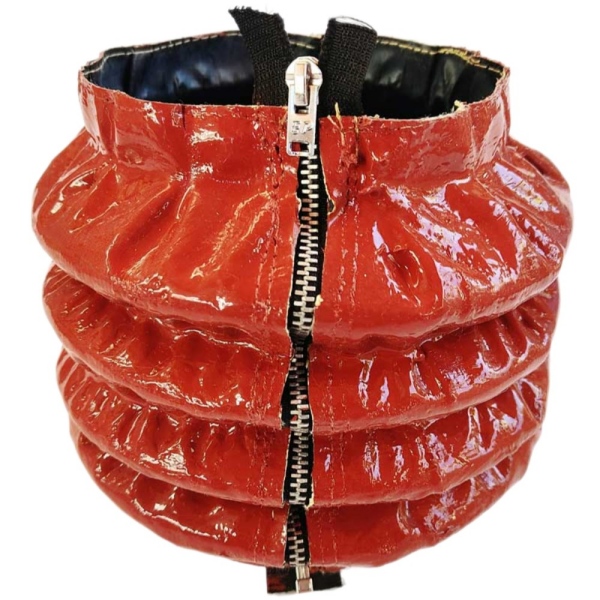

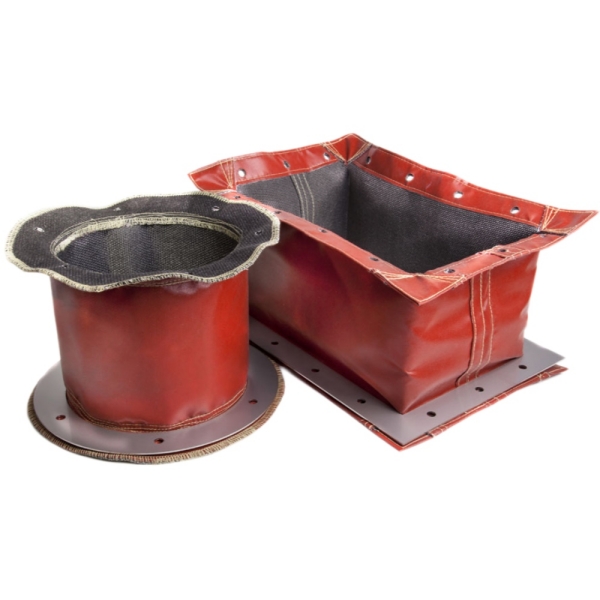

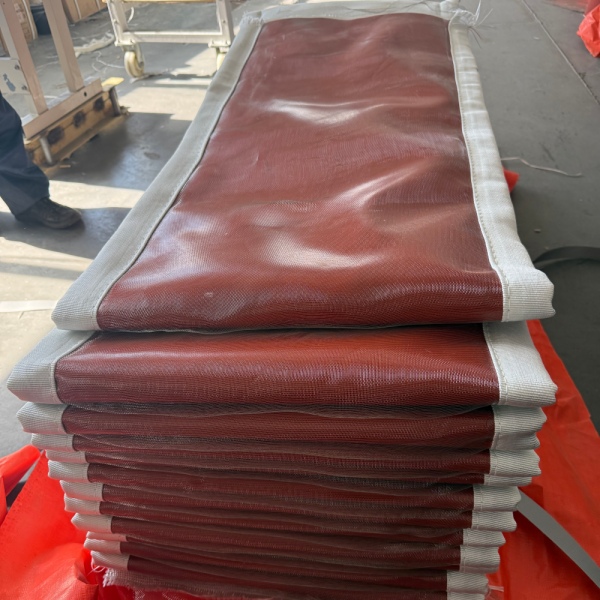

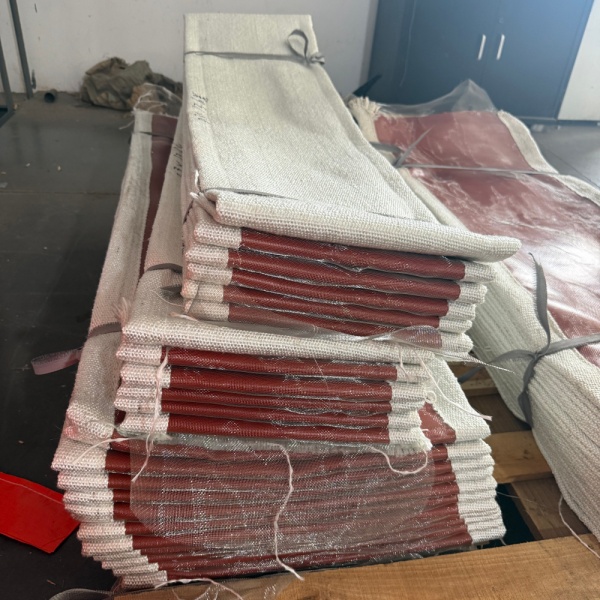

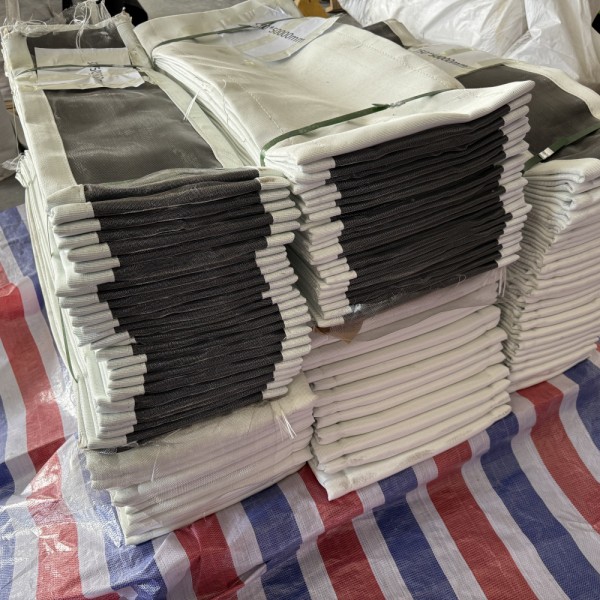

Mevcut çözümler arasında yuvarlak, dikdörtgen ve özel kumaş kanal kompansatörleribulunmakta olup, uygulamaya göre teknik kumaşlar, kaplamalı kumaşlar, sızdırmazlık katmanları, yalıtım ve koruyucu bileşenler kullanılarak esnek yapılar oluşturulmaktadır.
Özel üretim bilgileri için BSTFLEX Metalik Olmayan Kumaş Kompansatörürün sayfasını inceleyin.
Özel bir fiyat teklifi için kanal boyutunuzu, yüz yüze uzunluğunuzu, normal ve maksimum sıcaklığınızı, çalışma basıncınızı, proses gazınızı, eksenel hareketinizi, yanal hareketinizi, gaz hızınızı ve mevcut çizimlerinizi sağlayın.
