Çıkarılabilir Dirsek ve Boru Bağlantı Parçası Yalıtım Kılıfı

Endüstriyel boru bağlantı parçaları, düz bir borunun basit silindirik şeklini bozar. Dirsekler yön değiştirir, T bağlantılar dallanmalar oluşturur ve redüktörler farklı boru çaplarını birleştirir. Bu değişiklikler, geleneksel izolasyonun boşluk bırakmadan kesilmesini, takılmasını ve çıkarılmasını daha zor hale getirir.

BSTFLEX, dirseklerin, T bağlantı parçalarının, redüktörlerin ve ilgili bağlantı elemanlarının gerçek geometrisine uygun, çıkarılabilir izolasyon kapakları üretmektedir. Her kapak, bağlantı parçasına, kaynaklara ve yakındaki bileşenlere erişimi korurken, bitişik boru izolasyonuna uyacak şekilde tasarlanmıştır. Yeniden kullanılabilir yapı, inceleme veya bakım sırasında çıkarılabilir ve iş tamamlandıktan sonra tekrar takılabilir.

Bu Ürün Kapsamındaki Bağlantı Parçaları

• 90 derecelik boru dirsekleri
• 45 derecelik boru dirsekleri
• Uzun yarıçaplı ve kısa yarıçaplı virajlar
• Dönüş bükümleri ve 180 derecelik dirsekler
• Eşit ve azaltıcı T bağlantı elemanları
• Eşmerkezli redüktörler
• Eksantrik redüktörler
• Y tipi bağlantı parçaları ve branşman bağlantıları
• Şekillendirilmiş ısı yalıtımının gerekli olduğu bağlantı elemanları ve birleştirmeler
• Özel kaynaklı geçişler ve düzensiz boru bağlantı parçaları

Flanşlar, vanalar, pompalar ve düz boru bölümlerinin kendilerine ait çıkarılabilir izolasyon ürünleri vardır. Bu bileşenlerin ayrılması, bağlantı kapağının doğru şekli izlemesini sağlar ve bakım ekiplerinin yalnızca servis gerektiren bölümü açmasına olanak tanır.

Boru bağlantı parçalarının neden şekillendirilmiş izolasyona ihtiyaç duyduğu

Düz dikdörtgen bir yalıtım örtüsü, kavisli bir dirseğin etrafına sarıldığında kırışabilir veya ayrılabilir. Bir T bağlantı noktasında, üç boru açıklığının doğru şekilde hizalanması gerekir. Bir redüktörün iki farklı uç çapına ve aralarında kontrollü bir geçişe ihtiyacı vardır. Desen bağlantı parçasıyla eşleşmiyorsa, yalıtım bir alanda sıkışabilir ve başka bir alanda açık bir boşluk bırakabilir.

BSTFLEX, bu profilleri takip etmek için şekillendirilmiş paneller, bölümlü eğriler, güçlendirilmiş dikişler ve uygun açıklıklar kullanır. Üst üste binen kanatlar, örtüyü bitişik düz boru kılıfları veya kalıcı izolasyonla birleştirebilir. Amaç, düzensiz bir bileşenin etrafına bağlanmış gevşek bir levha değil, pratik, çıkarılabilir bir düzenektir.

Tipik Endüstriyel Uygulamalar

• Buhar ve yoğuşma boruları
• Termal yağ sirkülasyon sistemleri
• Sıcak su ve proses ısıtma hatları
• Kimyasal ve petrokimyasal boru hatları
• Rafineri ve enerji üretim ekipmanları
• Kazan ve ısı eşanjörü bağlantıları
• Gıda ve içecek işleme hatları
• Deniz makine dairesi boruları
• Egzoz ve yüksek sıcaklık gaz boruları
• OEM kızakları ve kompakt makine boru tesisatı

Farklı Kalıp Şekilleri İçin Kapak Tasarımları

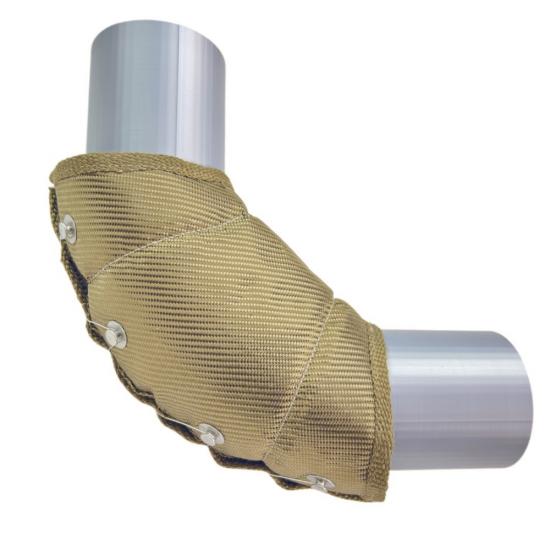

Bölümlü Dirsek Yalıtım Örtüsü

Segmentli bir desen, boru dirseğinin eğrisini takip eder. Panellerin sayısı ve şekli, dirsek açısına, merkez hattı yarıçapına, boru çapına ve izolasyon kalınlığına bağlıdır. Kapatma, mevcut boşluğa göre dirseğin dışına veya içine yerleştirilebilir.

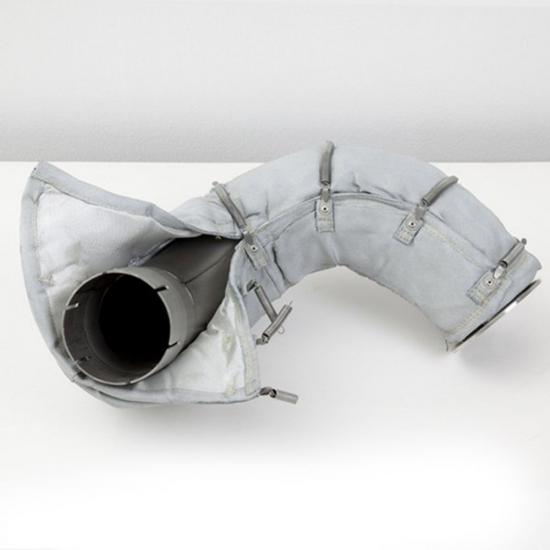

Yırtmaçlı Dirsek Ceket

Dirsek duvara, zemine veya komşu çizgiye yakın olduğunda iki parçalı veya çok parçalı bir yapı kullanılabilir. Ayrı bölümler, montaj için gereken alanı azaltır ve bir tarafın bağımsız olarak çıkarılmasına olanak tanır.

T şeklinde yalıtım kapağı

Bir T bağlantı kapağı, ana boru ve branşman bağlantısı için açıklıklar içerir. Eşit T bağlantı parçaları ve redüksiyonlu T bağlantı parçaları farklı tasarımlar gerektirir. Branşman açısı, boru çapları ve üç taraftaki mevcut düz uzunluk teyit edilmelidir.

Redüktör Yalıtım Ceketi

Redüktör kılıfı, iki boru çapı arasında geçiş sağlar. Konsantrik redüktörler genellikle merkez hattı etrafında simetriktir, eksantrik redüktörlerde ise kalıp yapılmadan önce düz tarafın ve montaj yönünün belirlenmesi gerekir.

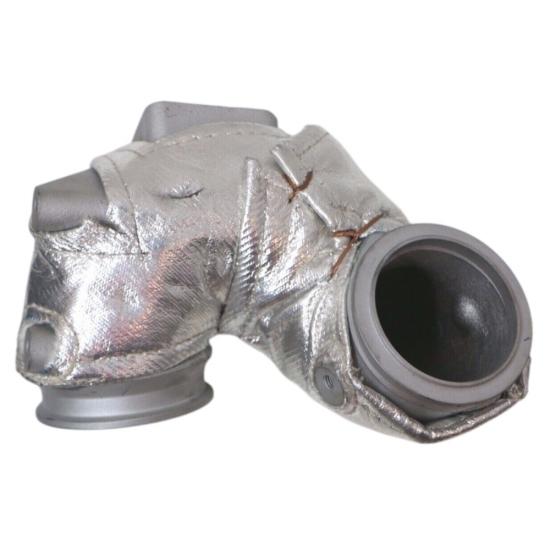

Özel Geçiş Örtüsü

Kaynaklı bağlantılar, kaynaklı branşman bağlantıları ve standart dışı bağlantı parçaları, bir çizim, şablon, üç boyutlu ölçüm veya fiziksel örnek üzerinden kaplanabilir. Çeşitli açılardan çekilen fotoğraflar, montaj açıklığını ve kapatma konumunu doğrulamaya yardımcı olur.

Malzeme Seçenekleri

Tüm kaplama, uygulama sıcaklığına göre tasarlanmalıdır. Malzeme veri sayfasındaki sıcaklık, otomatik olarak nihai ürünün derecelendirmesi anlamına gelmez. Dış kumaş, astar, yalıtım çekirdeği, iplik, bağlantı elemanları, kalınlık ve montaj koşullarının tümü dikkate alınmalıdır.

Boru dirseğinin ölçüsü nasıl alınır?

Standart bir dirsek için lütfen aşağıdaki bilgileri verin:

1. Boru dış çapı
2. Dirsek açısı, normalde 45 veya 90 derecedir.
3. Merkez hattı yarıçapı biliniyorsa
4. Uzun yarıçaplı veya kısa yarıçaplı yapı
5. Her iki uçta da düz teğet uzunluğu mevcuttur.
6. Bitişik boru izolasyonunun dış çapı
7. Gerekli yalıtım kalınlığı
8. Kaynakların, desteklerin, drenajların, izleme borularının ve aletlerin yerleri
9. Duvarlardan, zeminlerden ve komşu borulardan yeterli mesafe
10. Tercih edilen kapatma yeri ve kaldırma yönü

Merkez hattı yarıçapı bilinmiyorsa, ölçüm ölçeği bulunan kare bir yandan görünüm fotoğrafı gönderin ve boru merkez hattı referans noktaları arasındaki mesafeyi kaydedin. Standart dışı imal edilmiş dirsekler için bir çizim veya fiziksel şablon önerilir.

T bağlantı parçaları ve redüktörler nasıl ölçülür?

Bir T bağlantı parçası için, ana boru çapını, branşman çapını, branşman açısını ve tüm yönlerdeki merkezden uca ölçülerini kaydedin. Bağlantı parçasının eşit T mi yoksa indirgeyici T mi olduğunu belirtin. Kaplamanın bitişik izolasyonu örtmesi için yeterli düz uzunluk ekleyin.

Redüktör için, büyük ve küçük boru çaplarını, toplam redüktör uzunluğunu ve montaj yönünü belirtin. Eksantrik redüktör için, düz tarafın üstte, altta veya yanda olup olmadığını açıkça belirtin. Fotoğraflar redüktörün monte edilmiş konumunu göstermelidir.

Bitişik Boru İzolasyonuna Bağlantı

Uygun kapak, bakım ekiplerinin gereksiz bir boru kılıfı uzunluğunu çıkarmasına gerek kalmadan bitişik yalıtımla birleşmelidir. Boru çapına, sıcaklığa ve saha tercihine bağlı olarak uç kanatçıkları, çekme ipleri, kayışlar veya şekillendirilmiş bindirmeler kullanılabilir.

Bitişik boruda çıkarılabilir kılıflar kullanıldığında, her bileşen kendi tanımlama numarasını alabilir. Bitişik boruda kalıcı izolasyon ve metal kaplama varsa, bağlantı kapağının boyutu sadece çıplak boruya göre değil, bitmiş dış çapa göre belirlenmelidir.

Kapatma Yerleştirme ve Montaj İzni

İyi tasarlanmış bir kapak, bağlantı parçasının etrafındaki mevcut alanda çıkarılabilir olmalıdır. En hızlı kapanma özelliği, duvara veya başka bir boruya bakıyorsa işe yaramaz. Proje çizimi veya fotoğraflar, tercih edilen açılma yönünü ve kayışların, yayların veya bağlama tellerinin serbest bırakılması için mevcut alanı göstermelidir.

Yatay dış mekan borularında, su girişini engellemek için derz ve bindirme yerleri uygun şekilde konumlandırılmalıdır. Dikey bağlantı parçalarında ise, yalıtım çekirdeği ve kaplama bölümlerinin kullanım sırasında aşağı doğru hareket etmemesi için ek destek gerekebilir.

Kurulum Prosedürü

1. Tesisin boru sistemine yaklaşma ve çalışma prosedürlerini takip edin.
2. Bağlantı parçasının aktif sızıntı veya hasar içermediğini doğrulayın.
3. Doğru kapağı ve montaj yönünü belirleyin.
4. Şekillendirilmiş kapağın merkezini dirsek, T bağlantı parçası veya redüktörün üzerine yerleştirin.
5. Kapakları sıkmadan önce her boru açıklığını hizalayın.
6. Kapağın merkezden kaymasını önlemek için bağlantı elemanlarını kademeli olarak sıkın.
7. Uçlardaki üst üste gelen kısımları bitişik yalıtım malzemelerinin etrafına yerleştirin.
8. Tahliye borularının, göstergelerin, desteklerin ve kontrol noktalarının erişilebilir durumda olduğundan emin olun.

İnceleme ve Yeniden Kurulum

Çıkarıldıktan sonra, kapağı kuru tutun ve yalıtım çekirdeğine zarar verebilecek veya yerinden oynatabilecek keskin katlamalardan kaçının. Yeniden takmadan önce, astarı, dikişleri, bağlantı elemanlarını ve şekillendirilmiş panelleri inceleyin. Islak, kirlenmiş veya aşırı derecede sıkışmış bir çekirdek, kapak tekrar kullanıma alınmadan önce değerlendirilmelidir.

Tesis bakım planına göre bağlantı yüzeyi ve kaynak alanları incelenmelidir. Çıkarılabilir izolasyon erişim sağlar ancak işletme sahibinin korozyon, sızıntı veya mekanik bütünlük programının yerini almaz.

OEM ve Yedek Parça Üretimi

BSTFLEX, prototipler, proje miktarları ve tekrarlanan OEM boru bağlantı parçası kapakları üretebilir. Üretim bilgileri, çizimlerden, ölçümlerden, şablonlardan, fotoğraflardan veya onaylanmış bir örnekten geliştirilebilir. Saha tanımlaması için ekipman numaraları, hat numaraları, montaj okları, bölüm etiketleri ve proje ambalajı eklenebilir.

Mevcut bir kapağı değiştirirken, orijinalinin doğru şekilde takılıp takılmadığını belirtin ve zorlu kapanma noktalarını, açık boşlukları veya engelleyici noktaları tanımlayın. Bu bilgiler olmadan aşınmış bir örneği kopyalamak, aynı montaj sorununu yeniden ortaya çıkarabilir.

İlgili Sökülebilir Yalıtım Ürünleri

• Çıkarılabilir yalıtım battaniyeleri ve ceketleri
• Çıkarılabilir boru izolasyon kılıfı
• Çıkarılabilir flanş izolasyon kapağı
• Çıkarılabilir pompa izolasyon kapağı
• Çıkarılabilir valf izolasyon kılıfları
• Özel çıkarılabilir izolasyon battaniyesi üretimi

Sıkça Sorulan Sorular

Tek bir dirsek kapağı hem uzun yarıçaplı hem de kısa yarıçaplı dirseklere uygun mudur?

Güvenilir değil. Uzun yarıçaplı ve kısa yarıçaplı dirseklerin eğrileri ve genel boyutları farklıdır. Üretimden önce doğru yarıçap veya bağlantı ölçülerinin teyit edilmesi gerekir.

45 derecelik bir dirseğe 90 derecelik dirsek kapağı takılabilir mi?

Hayır. Açı, panel geometrisini, uç konumlarını ve kapatma düzenini değiştirir. Ayrı şablonlar gereklidir.

Düz boru kılıfına T şeklinde bir bağlantı parçası eklenmeli mi?

Genellikle ayrı bir T bağlantı kapağı tercih edilir. Bu kapak, branşman şeklini daha doğru bir şekilde takip eder ve uzun düz boru bölümlerini çıkarmadan T bağlantısının açılmasına olanak tanır.

Bu kaplama, mevcut metal kaplı boru izolasyonuna uygun mu?

Evet. Sadece borunun çıplak çapını değil, mevcut yalıtım ve kaplamanın bitmiş dış çapını da belirtin. Ardından, uygun bir uç örtüşmesiyle bağlantı kapağı şekillendirilebilir.

Bu kapak, ısı izleme sistemli bağlantı parçalarının üzerinde kullanılabilir mi?

Evet, izleme düzeni, çalışma sınırları ve erişim noktaları gözden geçirildikten sonra. Kontrol gerektiren elektrik bağlantıları ve kontroller erişilebilir durumda kalmalıdır.

BSTFLEX, standart dışı üretilmiş bağlantı parçaları için kapaklar üretebilir mi?

Evet. Ölçülendirilmiş bir çizim, şablon, üç boyutlu ölçüm veya fiziksel örnek kullanılabilir. Yönlendirmeyi ve mevcut kurulum alanını doğrulamak için birden fazla fotoğraf önerilir.

Özel Boru Bağlantı Parçası Yalıtım Kapağı Siparişi

Boru çapını, bağlantı tipini, açıyı, yarıçapı, boyutları, çalışma sıcaklığını, miktarı ve montaj fotoğraflarını BSTFLEX'e gönderin. Biz de deseni, kesit düzenini, malzeme yapısını, kapakları ve bitişik izolasyona bağlantıyı inceleyeceğiz.
