Buhar Kapanı Yalıtım Ceketi

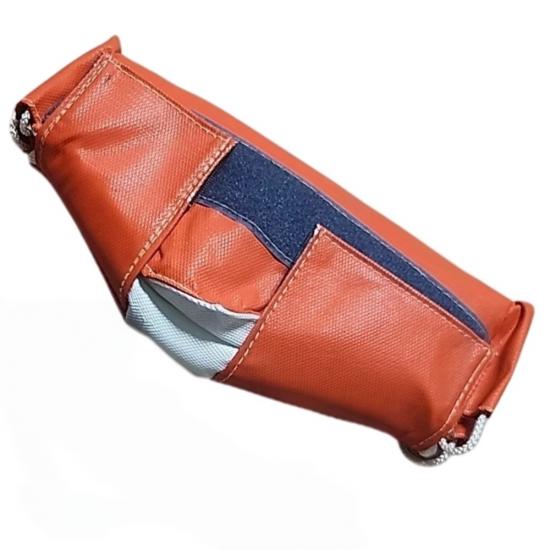

Buhar kapanı yalıtım kılıfı, endüstriyel bir buhar kapanı ve onaylanmış yalıtım sınırının etrafına şekillendirilmiş, çıkarılabilir bir termal örtüdür. Bakım personelinin test, temizlik veya değiştirme işlemleri için kapana ulaşmasına olanak sağlarken, buhar hattı ile yoğuşma boruları arasındaki yalıtım boşluğunu kapatmaya yardımcı olur.

BSTFLEX, yalnızca nominal boru boyutuna bağlı kalmak yerine, takılan sifon tipine göre her bir kılıfı üretir. Sifon tipi, gövde boyutları, bağlantı düzeni, yönlendirme, entegre filtre, tahliye noktası ve test erişimi, nihai deseni etkileyen faktörlerdir.

Buhar kapanlarının neden çıkarılabilir bir kılıfa ihtiyacı var?

Buhar kapanlarının düzenli olarak izlenmesi gerekir çünkü kir, aşınma, tıkanma ve iç arızalar, yoğuşma suyu ve havanın buhar sisteminden çıkış şeklini etkileyebilir. Kapanın test edilmesi veya açılması sırasında kalıcı yalıtımın kesilmesi gerekebilir. Çıkarıldıktan sonra, her zaman doğru şekilde geri yerleştirilemeyebilir.

Tekrar kullanılabilir bir kılıf, yalıtım tertibatına zarar vermeden açılabilir. Tuzak incelendikten ve tekrar kullanıma alındıktan sonra, aynı uygun kapak normalde yeniden takılabilir. Açıklıklar ve çıkarılabilir kapaklar, teknisyenlerin ulaşması gereken noktalara göre düzenlenebilir.

• Onaylı sifon gövdesinin etrafına çıkarılabilir termal koruma sağlar.
• Servis alanlarındaki açıkta kalan sıcak yüzeylerin azaltılmasına yardımcı olur.
• Test ve önleyici bakım için erişim sağlar.
• Entegre filtreler, tapalar ve tahliye bağlantıları takılabilir.
• Tekrarlı kaldırma ve yeniden yüklemeyi destekler.
• Tuzak numarasına veya buhar sistemi konumuna göre etiketlenebilir.

Buhar kapanının yalıtımlı olabileceğini doğrulayın.

Her buhar kapanının tamamen kapalı olması gerekmez. Bazı termostatik veya sıcaklığa duyarlı buhar kapanları, çalışma döngülerinin bir parçası olarak vücuttan ısı kaybına bağlıdır. Yanlış bir alanı kapatmak, tepki süresini değiştirebilir veya normal çalışmayı engelleyebilir.

Ceket siparişi vermeden önce, izin verilen yalıtım sınırını buhar kapanı üreticisi, tesis mühendisi veya sistem spesifikasyonu ile teyit edin. Mümkünse kapanın marka, model ve çalışma prensibini belirtin. BSTFLEX, kapağı onaylanmış sınıra göre üretir, ancak bilinmeyen bir kapan tasarımının yalıtılıp yalıtılamayacağını belirlemez.

Buhar Kapanı Çeşitleri

Yalıtım gereksinimleri onaylandıktan sonra, farklı tuzak yapıları için özel ceketler düşünülebilir:

• Termodinamik disk buhar kapanları
• Şamandıralı ve termostatik buhar kapanları
• ters kova tipi buhar kapanları
• Dengeli basınçlı termostatik kapanlar
• Bimetalik buhar kapanları
• Basınçla çalışan kondensat ekipmanı
• Entegre filtreli buhar kapanları
• Bağlantı elemanları, flanşlar ve test vanalarıyla birleştirilmiş tuzak istasyonları

Kapak deseni, gerçek montaj yönüyle eşleşmelidir. Yatay sifon, dikey sifon ve üniversal bağlantı tertibatı, bağlantı boyutu aynı olsa bile farklı kapatma mekanizmaları ve erişim noktaları gerektirebilir.

Ceket Neler İçerebilir?

Onaylanan proje tasarımına bağlı olarak, kılıf yalnızca vana gövdesini kaplayabilir veya seçilen bağlantı noktalarının üzerine uzanabilir. Bitişik izolasyon vanaları, flanşlar ve filtreler için ayrı kılıflar genellikle tercih edilir, çünkü bu sayede her bir bileşen bağımsız olarak bakıma alınabilir.

• Buhar kapanı gövdesi
• Onaylanmış giriş ve çıkış bağlantı alanları
• Entegre filtre gövdesi
• Süzgeç kapağı için çıkarılabilir erişim kapağı
• Tahliye vanasının etrafındaki şekillendirilmiş açıklık
• Port veya sensör erişiminin test edilmesi
• Tanımlama penceresi veya kalıcı ekipman etiketi
• Bitişik boru izolasyonuyla örtüşme

Malzeme Yapımı

Bir kumaşın sıcaklık limiti, bitmiş ceketin derecelendirmesi anlamına gelmez. Komple montaj, yalıtım çekirdeğini, iç astarı, ipliği, bağlantı elemanlarını ve montaj detaylarını içerir. Malzeme seçimi, çalışma sıcaklığına ve dış maruz kalma koşullarına göre yapılmalıdır.

Ölçüm Bilgileri Gereklidir

Tercih edilen başlangıç ​​noktası tuzak modeli çizimidir. Çizim mevcut değilse, net fotoğraflar ve aşağıdaki ölçüleri sağlayın:

1. Tuzak üreticisi ve modeli (biliniyorsa)
2. Tuzak çalışma prensibi veya türü
3. Giriş ve çıkış borularının dış çapları
4. Dişli, soket kaynaklı, flanşlı veya üniversal bağlantı tipi
5. Genel gövde uzunluğu, genişliği ve yüksekliği
6. Merkez hattı-gövde ölçüleri
7. Kurulum yönü ve yoğuşma suyu akış yönü
8. Süzgeç kapaklarının, tapaların ve tahliye vanalarının konumu ve boyutu
9. Test noktaları, sensör konumları ve görünür kalması gereken alanlar
10. Bitişik boru izolasyonunun dış çapı
11. Zeminlerden, duvarlardan, desteklerden ve yakındaki vanalardan gerekli mesafe
12. Çalışma sıcaklığı, basınç bilgileri ve ortam

Fotoğraflar, mümkünse kapanı her iki taraftan, yukarıdan ve aşağıdan göstermelidir. Onaylanmış yalıtım sınırını ve gerekli açılma yönünü doğrudan fotoğraflar üzerine işaretleyin.

Test ve Bakım İçin Erişim

Buhar kapanları, sıcaklık, ultrasonik veya tesis onaylı diğer yöntemler kullanılarak kontrol edilebilir. Test için ceket tamamen çıkarılabilir veya test yeri biliniyorsa bir erişim kapağı içerebilir. Erişim düzenlemesi, üretimden önce kararlaştırılmalıdır, böylece kapak normal çalışma sırasında gereksiz bir alanı açığa çıkarmaz.

Süzgeç kapakları, tahliye vanaları ve drenaj yolları kullanılabilir durumda kalmalıdır. Kapak, sızıntıyı veya boşaltılan yoğuşmayı yalıtım çekirdeğine yönlendirmemelidir. Tuzak istasyonunun birden fazla bileşeni varsa, numaralandırılmış ayrı kapaklar genellikle tek bir büyük boy örtüden daha iyi erişim sağlar.

Buhar Kapanı İstasyonu için Ceket Düzeni

Komple bir buhar kapanı istasyonu, yukarı akış izolasyon vanası, filtre, buhar kapanı, çek valf, aşağı akış izolasyon vanası ve bağlantı borularını içerebilir. Bu bileşenlerin tek bir kapakla kapatılması gerekmez. Modüler bir düzenleme, her bir parçanın, tüm istasyonun yalıtımını çıkarmadan açılıp değiştirilmesine olanak tanır.

BSTFLEX, sifon, bitişik vanalar, flanşlar ve boru bölümleri için ayrı ayrı etiketlenmiş kılıflar üretebilir. Uç örtüşmeleri, ayrı kapakların kalıcı olarak birleştirilmeden bir araya gelmesine yardımcı olur.

Kurulum

1. Ceket üzerindeki etiketin tuzak numarası, modeli ve kurulum yeriyle eşleştiğini doğrulayın.
2. Çalışır durumda veya izole edilmiş buhar ekipmanlarının çevresinde çalışırken tesis prosedürünü izleyin.
3. Yalıtım malzemesini takmadan önce, sifon ve bağlantı noktalarında aktif sızıntı olup olmadığını kontrol edin.
4. Ceketi, hava tahliye, test veya inceleme noktalarını engellemeyecek şekilde yerleştirin.
5. Giriş ve çıkış açıklıklarını bitişik boru izolasyonuyla hizalayın.
6. Kilitleri kademeli olarak devreye sokun ve gerilimi eşit şekilde dağıtın.
7. Etiketlerin, akış yönünün ve gerekli kontrollerin görünür durumda kaldığını doğrulayın.
8. Ceketin sifonun çalışmasını veya drenajını engellemediğinden emin olun.

Denetim ve Yeniden Kullanım

Tesis bakım prosedürüne göre kılıfı çıkarın ve temiz, kuru bir yüzeye yerleştirin. Yeniden takmadan önce dış kapağı, iç astarı, dikişleri, bağlantı elemanlarını ve yalıtım çekirdeğini inceleyin. Islak veya kimyasal olarak kirlenmiş yalıtım, tekrar kapatılmak yerine incelenmelidir.

Yalıtım örtüsünü aktif sızıntıyı gizlemek için kullanmayın. Sızdıran herhangi bir bağlantı, hasarlı bir kapan veya arızalı bir bileşen, yalıtım örtüsü tekrar kullanıma alınmadan önce onarılmalı ve güvenli hale getirilmelidir.

Dış Mekan Buhar Kapanı Ceketleri

Dış mekan su sifon istasyonlarında su girişinin dikkatli bir şekilde kontrol edilmesi gerekir. Hava koşullarına dayanıklı kumaşlar, korumalı dikişler, uygun bindirmeler ve drenajı dikkate alan kurulum ile birleştirilebilir. Kapatma mekanizması erişilebilir olmalı ve yağmur suyu veya yoğuşmanın birikebileceği bir yere bakmamalıdır.

Yalıtım ısı transferini azaltır ancak kapanma veya buhar tedarikinin kesilmesi sırasında donmaya karşı koruma sağlamaz. Soğuk hava projelerinde, çıkarılabilir dış kaplamaya ek olarak ısı izleme, drenaj veya diğer mühendislik önlemleri gerekebilir.

OEM ve Yedek Parça Tedariği

BSTFLEX, prototipleri, tesis yenileme projelerini ve tekrarlayan OEM üretimini destekler. Ceketler, teknik çizimlerden, saha ölçülerinden, fotoğraflardan, şablonlardan veya onaylanmış örneklerden üretilebilir. Kalıcı etiketler, tuzak numarası, hat numarası, ceket bölümü ve montaj yönünü içerebilir.

Değiştirme işlemi için, önceki ceketle ilgili herhangi bir sorunu belirleyin; örneğin, test erişiminin engellenmesi, tahliye vanasıyla etkileşim, zor kapanmalar veya yanlış yönlendirme gibi. Bu bilgi, yeni modelin sorunu kopyalamak yerine düzeltmesini sağlar.

İlgili Sökülebilir Yalıtım Ürünleri

• Çıkarılabilir yalıtım battaniyeleri ve ceketleri
• Çıkarılabilir boru izolasyon kılıfı
• Sökülebilir dirsek ve boru bağlantı parçası izolasyon kapağı
• Çıkarılabilir flanş izolasyon kapağı
• Çıkarılabilir valf izolasyon kılıfları
• Özel çıkarılabilir filtre yalıtım kapağı
• Özel çıkarılabilir izolasyon battaniyesi üretimi

Sıkça Sorulan Sorular

Her buhar kapanı yalıtım malzemesiyle kaplanabilir mi?

Hayır. Bazı sifon tasarımları ısı kaybına bağlı olabilir veya açıkta kalması gereken alanlara sahip olabilir. Sipariş vermeden önce, izin verilen yalıtım sınırını sifon üreticisi, tesis mühendisi veya sistem spesifikasyonu ile teyit edin.

Ceket, entegre filtre içerebilir mi?

Evet, eğer model süzgeç kapağına, eleğe ve tahliye noktasına uygun erişim sağlıyorsa. Ayrı bir kapak veya bölmeli bir ceket, bakımı kolaylaştırabilir.

Bir ceket birkaç farklı trapez modeline uygun olabilir mi?

Yalnızca dış boyutlar, bağlantı konumları, çalışma yönü ve gerekli erişim noktaları yeterince benzer olduğunda. Her model, aynı düzene atanmadan önce kontrol edilmelidir.

Buhar kapanı gövdesine izolasyon vanaları dahil edilmeli mi?

Ayrı vana kılıfları genellikle daha pratiktir. Bu kılıflar, vananın veya kapanın bakımının, istasyonun tüm izolasyonunun sökülmesine gerek kalmadan yapılmasını sağlar.

Ceketin tamamını çıkarmadan tuzak test edilebilir mi?

Onaylı test noktası bilindiğinde bir erişim kapağı eklenebilir. Bazı inceleme yöntemleri, tesis prosedürüne ve tuzak tasarımına bağlı olarak, yine de tamamen sökülmeyi gerektirebilir.

Bu ceket dışarıda kullanılabilir mi?

Evet. Dış kumaş, dikişler, bindirmeler, kapamalar ve montaj yönü hava koşullarına maruz kalmaya göre seçilmelidir. Dış mekan yalıtımı da periyodik olarak su girişine karşı kontrol edilmelidir.

Özel Buhar Kapanı Yalıtım Ceketi Siparişi

Buhar kapanı modelini, bağlantı boyutunu, montaj yönünü, çalışma sıcaklığını, miktarını, fotoğraflarını ve mevcut çizimleri BSTFLEX'e gönderin. Onaylanmış izolasyon sınırını, malzemeleri, kapatma düzenini ve bakım erişimini inceledikten sonra üretim spesifikasyonunu onaylayacağız.
