Çıkarılabilir Isı Eşanjörü Yalıtım Ceketi

Sökülebilir bir ısı değiştirici yalıtım ceketi, endüstriyel ısı transfer ekipmanının onaylanmış yüzeyleri etrafında tasarlanmış, tam oturan bir termal kılıftır. Muayene veya bakım sırasında teknisyenlerin kapaklara, başlıklara, plakalara, nozullara ve diğer servis noktalarına ulaşmasını sağlarken, açıkta kalan sıcak alanları azaltabilir.

BSTFLEX, her bir ceketi ekipman çizimlerine, saha ölçülerine, fotoğraflara, şablonlara veya onaylanmış bir numuneye göre üretir. Yapı, ısı değiştiricinin açılma ve servis edilme şekline göre bölümlere ayrılır; böylece bakım ekipleri yalnızca gerekli yalıtım bölümlerini sökebilir.

Isı Değiştirici Tipleri

Farklı ısı değiştirici tasarımları, farklı yalıtım modelleri gerektirir. Üretimden önce ekipman tipi, bakım prosedürü ve izin verilen yalıtım sınırı doğrulanmalıdır.

• Plakalı ve gövdeli ısı değiştiriciler
• Contalı plakalı ısı değiştiriciler
• Lehimli plakalı ısı değiştiriciler
• Gövde-boru tipi ısı değiştiriciler
• Isı değiştirici kovanları ve gövdeleri
• Kanal başlıkları ve sökülebilir uç kapakları
• Isı geri kazanım ekipmanı
• Endüstriyel yağ soğutucuları ve proses değiştiricileri
• Kazan ve yoğuşum ısı transfer ekipmanı
• Özel kızaklı (skid) değiştirici montajları

Hava soğutmalı ısı değiştiriciler ve kanatçıklı ısı transfer yüzeyleri hava akışına bağlıdır. Fanlar, kanatçıklar, havalandırma yolları ve diğer aktif ısı transfer yüzeyleri, ekipman üreticisi yalıtım düzenlemesini özel olarak onaylamadığı sürece kapatılmamalıdır.

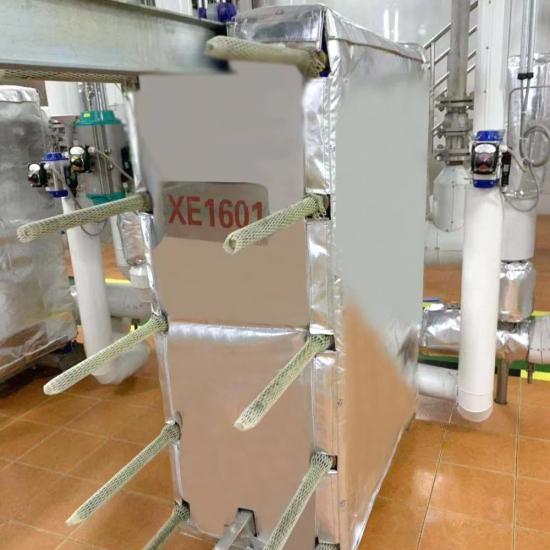

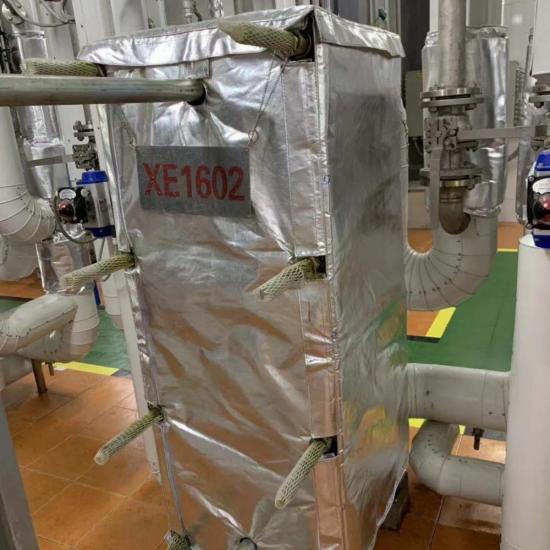

Plakalı Isı Değiştirici Yalıtım Ceketi

Plakalı ve gövdeli bir ısı değiştirici tipik olarak sabit bir gövde plakasına, hareketli basınç plakasına, plaka paketine, sıkma cıvatalarına, bağlantı portlarına ve destek gövdesine sahiptir. Yalıtım ceketi, muayene gerektiren tip etiketlerine, tahliyelere, portlara veya sıkma bileşenlerine erişimi engellemeden gövde etrafına oturmalıdır.

Kılıf, boru bağlantılarının etrafında şekillendirilmiş açıklıklar ile ön, arka, yan ve üst bölümler olarak üretilebilir. Çok parçalı bir düzen, plaka paketinin muayene edilmesi veya temizlenmesi gerektiğinde seçilen panellerin sökülmesini mümkün kılar. Bölüm etiketleri, teknisyenlerin her paneli doğru konuma geri takmasına yardımcı olur.

Gövde-Boru Tipi Isı Değiştirici Yalıtım Battaniyesi

Gövde-boru tipi bir değiştirici; silindirik kovan, kanal başlığı, kubbe kapak, sökülebilir kapak, nozullar ve destek ayakları için ayrı yalıtım gerektirebilir. Bu bileşenler, büyük boyutlu tek bir battaniye ile otomatik olarak kapatılmamalıdır.

Kovan bölümünün başlıklardan ayrılması, tüm değiştirici gövdesinden yalıtımı sökmeden uç kapağının veya boru demeti erişim alanının açılmasına olanak tanır. Nozul kapakları ve flanş ceketleri de ayrı bakım gerektirdiklerinde bağımsız parçalar olarak üretilebilir.

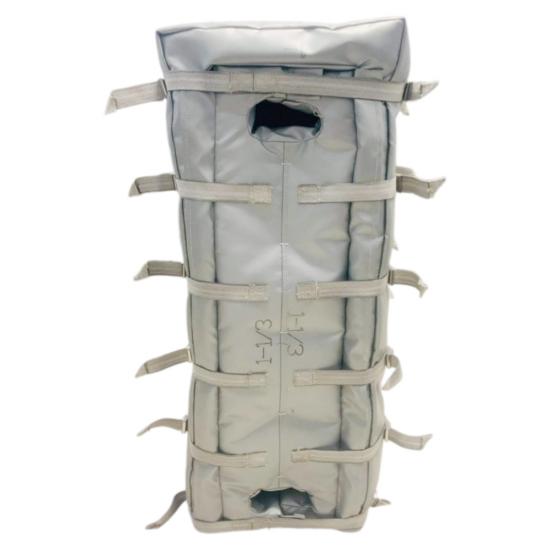

Modüler Ceket Tasarımı

Büyük ısı değiştiriciler, yalıtım pratik bölümlere ayrıldığında daha kolay taşınır. Panel boyutu ve ağırlığı, bakım personelinin mevcut çalışma alanı içinde ceketleri güvenle sökmesine olanak tanımalıdır.

• Numaralandırılmış gövde panelleri
• Ayrı başlık ve kanal kapağı ceketleri
• Bağımsız nozul ve flanş kapakları
• Muayene ve tip etiketi klapeleri
• Destekler, ayaklar ve kavisli destekler etrafındaki açıklıklar
• Tahliyeler ve blöfler etrafındaki sökülebilir paneller
• Bitişik bölümler arasındaki bindirme klapeleri
• Montaj yönü ve ekipman etiketleri

Malzeme Yapısı

Tek bir malzemenin sıcaklık sınıfı, tamamlanmış ısı eşanjörü ceketinin sınıfı değildir. Komple montaj; astarı, yalıtım çekirdeğini, dış kılıfı, dikiş ipini, bağlantı elemanlarını ve montaj yöntemini içerir. Bu bileşenler, fiili çalışma ve maruz kalma sıcaklıklarına göre seçilmelidir.

Sıcak Servis ve Soğuk Servis Tasarımları

Sıcak servis ekipmanı için ceket, genellikle onaylanmış yüzeylerden olan ısı transferini azaltmak ve bakım için erişimi korumak üzere tasarlanır. Yalıtım kalınlığı ve malzemeleri; eşanjör sıcaklığına, ortam koşullarına, gerekli dış yüzey sıcaklığına ve kullanılabilir boşluğa bağlıdır.

Soğuk servis ve soğutulmuş su ısı eşanjörleri, yoğuşmanın ve su buharı girişinin kontrol edilmesini gerektirir. Standart dikişli bir sıcak servis battaniyesi, kendiliğinden kesintisiz bir buhar bariyeri sağlamaz. Ortam altı ve soğutma uygulamaları; dikişlerin, geçişlerin, kapatmaların, drenajın ve buhar sızdırmazlığı gereksinimlerinin ayrı olarak incelenmesini gerektirir.

Plakalı Isı Eşanjörü İçin Gerekli Bilgiler

1. Mevcutsa ekipman üreticisi ve modeli
2. Genel gövde yüksekliği, genişliği ve derinliği
3. Plaka paketi boyutları
4. Her bir bağlantı portunun konumu ve çapı
5. Sıkma cıvatalarının ve gövde desteklerinin konumu
6. Drenajların, havalandırmaların, göstergelerin ve bilgi plakalarının konumu
7. Montaj ayaklarının boyutları ve konumu
8. Sökülebilir kalması gereken paneller veya alanlar
9. Her iki akışkan tarafındaki çalışma sıcaklıkları
10. Mevcut montaj ve sökme boşluğu

Ceket takılıyken boru tesisatının bağlı kalıp kalmayacağını belirtin. Fotoğraflar, tüm bağlantı portları ve yakındaki engeller de dahil olmak üzere eşanjörü önden, arkadan ve her iki yandan göstermelidir.

Gövde Borulu Eşanjör İçin Gerekli Bilgiler

1. Gövde dış çapı ve yalıtımlı uzunluk
2. Ayna veya kafa tipi ve genel boyutlar
3. Kanal kapağı çapı ve cıvata çıkıntısı
4. Nozul dış çapları, yönelimleri ve flanş boyutları
5. Semerlerin, ayakların, kaldırma noktalarının ve desteklerin konumu
6. Havalandırmaların, drenajların, enstrümanların ve muayene açıklıklarının konumu
7. Boru demeti veya uç kapağı çıkarma yönü
8. Bitişik boru yalıtımının dış çapları
9. Çalışma sıcaklığı ve dış ortam
10. Tercih edilen panel boyutu, tanımlaması ve sökme sırası

Büyük ekipmanlar için, her nozulun ve desteğin koordinat konumunu gösteren boyutlu bir çizim sağlayın. Genel bir toplam uzunluk, cekette hassas açıklıklar oluşturmak için yeterli değildir.

Bakım Erişimi

Yalıtım düzeni, eşanjör bakım planını takip etmelidir. Plakalı ısı eşanjörleri plaka paketine, sıkma cıvatalarına ve gövdeye erişim gerektirebilir. Gövde borulu ekipmanlar kanal kapağının, başlığın veya boru demetinin çıkarılmasını gerektirebilir. Kapanışlar ve panel birleşim yerleri, ilgisiz bölümler sökülmeden bu işlemlerin tamamlanabileceği şekilde yerleştirilmelidir.

İsim plakaları, basınç işaretleri, göstergeler, tahliyeler ve havalandırma delikleri kalıcı açıklıklar veya erişim kapakları gerektirebilir. Müşteri, yalıtım monte edilmiş durumdayken görünür veya çalışır durumda kalması gereken her noktayı belirlemelidir.

Montaj

1. Ekipman ve montaj çizimini kontrol ederek her bir panel numarasını doğrulayın.
2. Isı eşanjörü etrafında çalışma konusundaki saha prosedürüne uyun.
3. Yalıtımı monte etmeden önce ekipmanı aktif sızıntı açısından inceleyin.
4. Belirtildiğinde önce alt veya referans paneli monte edin.
5. Bağlantı noktaları, destekler, tahliyeler ve enstrümanlar etrafındaki açıklıkları hizalayın.
6. Bitişik panelleri, yalıtım çekirdeğini bükmeden veya sıkıştırmadan bağlayın.
7. Kapanışları kademeli olarak sıkın ve gerilimi eşit şekilde dağıtın.
8. İsim plakalarına, servis noktalarına ve gerekli kontrollere erişimi doğrulayın.

İnceleme ve Yeniden Montaj

Sökülen panelleri temiz, kuru bir yüzeye yerleştirin ve montaj sırasını koruyun. Yeniden monte etmeden önce dış kılıfı, astarı, dikişleri, bağlantı elemanlarını ve yalıtım çekirdeğini inceleyin. Islak, kirlenmiş veya aşırı sıkışmış yalıtım doğrudan hizmete döndürülmek yerine değerlendirilmelidir.

Isı eşanjörü yüzeyi, bağlantıları ve conta alanları tesis bakım planına göre sızıntı açısından kontrol edilmelidir. Sökülebilir bir ceket erişim sağlar ancak asla aktif bir sızıntıyı gizlemek için kullanılmamalıdır.

Dış Mekan Isı Eşanjörü Kılıfları

Dış mekan montajları yağmura, rüzgara, ultraviyole maruziyetine, durgun suya ve dikişlerin yönüne dikkat edilmesini gerektirir. Uygun dış kumaşlar, korumalı bindirmeler ve drenaja uygun panel düzenleri belirtilebilir. Üst yüzey, su panel birleşim yerlerine veya servis açıklıklarına yönlendirilmeyecek şekilde tasarlanmalıdır.

Hava koşullarına dayanıklılık sadece kaplamalı kumaşa değil, tüm ceket yapısına bağlıdır. İğne delikleri, dikişler, bağlantı elemanları, ekipman geçişleri ve montaj yönü gözden geçirilmelidir.

OEM, Modernizasyon ve Değişim Projeleri

BSTFLEX yeni ekipman programlarını, tesis modernizasyonlarını ve yedek ceketleri destekler. Kılıflar çizimlerden, saha boyutlarından, dijital ölçümlerden, şablonlardan veya onaylanmış numunelerden üretilebilir. Proje seçenekleri arasında parça numaraları, ekipman etiketleri, panel etiketleri, montaj çizimleri ve özel ambalajlar yer alır.

Mevcut bir yalıtım ceketini değiştirirken aşırı panel ağırlığı, engellenmiş isim plakaları, zor kapanışlar, su girişi, açık boşluklar veya bakıma müdahale gibi önceki sorunları belirleyin. Yeni kalıp daha sonra sorunu tekrarlamak yerine gerçek sorunu çözebilir.

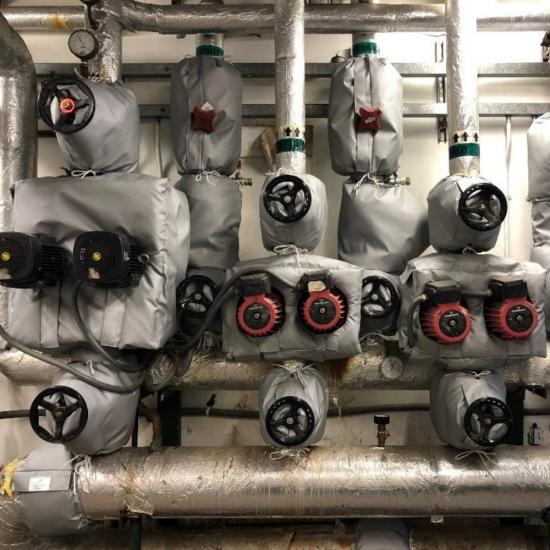

İlgili Sökülebilir Yalıtım Ürünleri

• Sökülebilir yalıtım battaniyeleri ve ceketleri
• Kapan yalıtım ceketi
• Sökülebilir dirsek ve boru bağlantı elemanı yalıtım kılıfı
• Sökülebilir boru yalıtım ceketi
• Sökülebilir flanş yalıtım kılıfı
• Sökülebilir pompa yalıtım kılıfı
• Özel sökülebilir yalıtım battaniyesi üretimi

Sıkça Sorulan Sorular

Bir ceket farklı ısı eşanjörü modellerine uyabilir mi?

Yalnızca dış boyutlar, bağlantı noktası konumları, destekler ve gerekli erişim noktaları yeterince benzer olduğunda. Mevcut bir kalıba atanmadan önce her model kontrol edilmelidir.

Borular bağlandıktan sonra plakalı ısı eşanjörü ceketi takılabilir mi?

Evet, eğer ceket, bağlı portların etrafında doğru konumlandırılmış açıklıklara sahip uygun panellere bölünmüşse. Monte edilen boru tesisatı ve mevcut açıklık proje bilgilerinde gösterilmelidir.

Eşanjörün tamamı için tek bir battaniye kullanılmalı mıdır?

Ayrı gövde, başlık, kanal kapağı, nozul ve flanş bölümleri genellikle daha pratiktir. Modüler kılıflar daha iyi kullanım sağlar ve tüm sistemi sökmeden bakım erişimine izin verir.

Ceket soğutulmuş su ekipmanlarında kullanılabilir mi?

Yalnızca yoğuşma ve buhar kontrolü açısından özel olarak incelenmiş bir yapı ile. Standart dikişli, sıcak servis ceketinin kesintisiz bir buhar bariyeri sağladığı varsayılmamalıdır.

Ceket hava soğutmalı eşanjör kanatçıklarını kaplayabilir mi?

Normalde hayır. Hava soğutmalı kanatçıklar ve fanlar ısı transferi için hava akışına bağlıdır. Sadece ekipman üreticisi veya proje mühendisi tarafından özel olarak onaylanmış yüzeyler yalıtılmalıdır.

BSTFLEX eski bir ceketten yeni bir yedek üretebilir mi?

Evet. Eski bir ceket esnemiş, sıkışmış veya üzerinde değişiklik yapılmış olabileceğinden ekipman boyutları yine de doğrulanmalıdır. Değişim sırasında düzeltilmesi gereken herhangi bir uyum veya erişim sorununu belirleyin.

Özel Isı Eşanjörü Yalıtım Ceketi Talep Edin

Eşanjör tipini, ekipman çizimini, genel boyutları, giriş ve nozül konumlarını, çalışma sıcaklığını, miktarı ve kurulum fotoğraflarını BSTFLEX'e gönderin. Üretimi onaylamadan önce yalıtım sınırını, panel düzenini, malzeme yapısını, kapakları ve bakım erişimini inceleyeceğiz.
