Çıkarılabilir Türbin Yalıtım Battaniyesi

Sökülebilir türbin izolasyon örtüsü, endüstriyel türbin sistemlerindeki onaylanmış dış yüzeyler için üretilmiş, şekillendirilmiş, yeniden kullanılabilir bir ısı yalıtım parçasıdır. Gevşek bir izolasyon levhasının aksine, her parça belirli bir konum için desenlendirilmiş ve tanımlanmıştır, böylece bir arıza sırasında çıkarılabilir ve doğru konumuna geri yerleştirilebilir.

BSTFLEX, ekipman çizimleri, saha ölçüleri, şablonlar, üç boyutlu ölçüm verileri veya onaylı örneklerden yola çıkarak türbin yalıtım örtüleri üretir. Örtü haritası, türbin bakım planını takip ederek, gövde bağlantıları, vana yuvaları, flanşlar, borular, aletler ve muayene noktaları etrafındaki yalıtımı bölümlere ayırır.

Endüstriyel Türbin Uygulamaları

• Buhar türbini gövde izolasyonu
• Gaz türbini dış sıcak bölüm izolasyonu
• Yüksek basınçlı ve orta basınçlı türbin bölümleri
• Buhar girişi ve vana gövdesi izolasyonu
• Durdurma vanası ve kontrol vanası izolasyonu
• Türbin buhar boruları ve flanş kapakları
• Onaylı egzoz difüzörü ve geçiş yüzeyleri
• Jeneratör ve türbin yardımcı sıcak bileşenleri
• enerji santrali arızası yedek örtüleri
• OEM ve sonradan takılan türbin izolasyon sistemleri

Bu ürün endüstriyel türbinler ve enerji üretim ekipmanları için tasarlanmıştır. Otomotiv turboşarj örtüsü değildir ve otomotiv turboşarj örtüsünün boyutları veya yapısı kullanılarak belirtilmemelidir.

Buhar Türbini Yalıtım Battaniyeleri

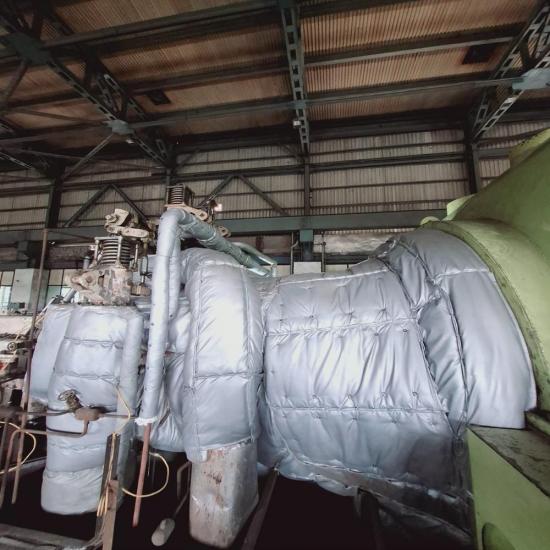

Buhar türbini gövdeleri, ayrık hatlar, cıvatalı bağlantılar, vana yuvaları, buhar bağlantıları, tahliye boruları ve enstrümantasyon içerir. Yalıtım sistemi, bu şekillere uygun olmalı ve muayene, sıkma ve bakım için doğru erişim noktalarını bırakmalıdır.

Geniş kasa alanları genellikle yönetilebilir battaniye bölümlerine ayrılır. Vana gövdeleri, yatay bağlantılar, flanşlar ve buhar boruları çevresinde ayrı battaniyeler kullanılabilir. Projede birden fazla yalıtım katmanı kullanılıyorsa, dikişlerin kademeli olarak yerleştirilmesi için bölüm kenarları düzenlenebilir.

Gaz Türbini Yalıtım Ceketleri

Gaz türbini projeleri, onaylı dış gövde yüzeylerini, sıcak bağlantıları, egzoz geçişlerini ve ilgili boru hatlarını içerebilir. Yalıtım sınırı, türbin üreticisi, proje mühendisi veya onaylı çizim tarafından tanımlanmalıdır.

Kompresör girişleri, soğutma havası yolları, havalandırma açıklıkları, yanma sistemi erişim noktaları, yatak yuvaları, dönen parçalar ve diğer fonksiyonel alanlar, ekipman tasarımı özellikle izin vermedikçe örtülmemelidir. Örtü deseni ayrıca termal genleşmeyi, titreşimi ve bakım boşluklarını da dikkate almalıdır.

Numaralı Modüler Battaniye Sistemi

Bir türbin izolasyon sistemi birçok ayrı bölümden oluşabilir. Benzer görünümlü örtülerin farklı kesimleri, kalınlıkları ve montaj konumları olabileceğinden, kalıcı tanımlama çok önemlidir.

• Benzersiz battaniye veya panel numarası
• Türbin ünitesi ve ekipman tanımlaması
• Üst, alt, sol ve sağ konum işaretlemesi
• Kurulum yönü
• Birden fazla katman kullanıldığında katman tanımlama
• Tesis haritasına veya çizimine referans
• Gelecek siparişler için yedek parça numarası

Battaniyenin boyutu ve ağırlığı, mevcut kaldırma ve kurulum yöntemi için pratik olmalıdır. Geniş yüzeyler, boru derzleri, erişim yolları ve doğal ekipman sınırları boyunca bölünebilir.

Battaniye Yapımı

Malzeme veri sayfasında belirtilen sıcaklık, türbin örtüsünün tamamının nominal sıcaklığı değildir. Astar, izolasyon çekirdeği, dış kaplama, dişli, bağlantı elemanları, örtü kalınlığı, yüzey teması ve çevresel faktörler birlikte değerlendirilmelidir.

Tek Katmanlı ve Çok Katmanlı Sistemler

Bazı ekipman yüzeyleri için tek bir çıkarılabilir katman uygun olabilir. Diğer türbin projelerinde, doğrudan ısı yollarını azaltmak ve karmaşık bağlantı noktaları etrafındaki kaplamayı iyileştirmek için kademeli dikişli iç ve dış örtü katmanları kullanılır. Katman sayısı ve toplam kalınlık, proje spesifikasyonuna ve termal gereksinimlere göre belirlenmelidir.

Birden fazla katman kullanıldığında, her iç battaniye karşılık gelen dış battaniye ile eşleştirilmelidir. Kurulum şeması, dış panellerin eksik veya yanlış konumlandırılmış iç bölümlerin üzerine takılmaması için doğru sırayı göstermelidir.

Açıklık veya Ayrı Kapak Gerektiren Alanlar

• Muhafaza ayırma hatları ve cıvatalı bağlantılar
• Muayene portları ve endoskop açıklıkları
• Sıcaklık, basınç ve titreşim ölçüm cihazları
• Tahliye, havalandırma ve buhar kaçağı bağlantıları
• Valf milleri, aktüatörler ve kontrol bağlantıları
• Kaldırma noktaları ve destek braketleri
• İsim levhaları ve ekipman tanımlaması
• Rulman yuvaları ve yağlama sistemi arayüzleri
• Soğutma ve havalandırma açıklıkları
• Hareketli parçalar ve gerekli mekanik boşluklar

Bağımsız bakım gerektiren vanalar, flanşlar ve boru bölümleri için genellikle ayrı kapaklar tercih edilir. Bu, türbin gövdesi yalıtımının büyük bir bölümünü bozmadan bir bileşenin açılmasına olanak tanır.

Türbin Örtüsü Projesi İçin Gerekli Bilgiler

1. Türbin tipi ve ekipman modeli
2. Onaylanmış yalıtım sınırı
3. Genel düzenleme ve kasa çizimleri
4. Yüzey sıcaklıkları ve çalışma koşulları
5. Gerekli yalıtım kalınlığı veya dış yüzey hedefi
6. Muhafaza bağlantılarının, flanşların, vana gövdelerinin ve boru bağlantılarının yeri
7. Aletlerin, drenajların, havalandırma deliklerinin ve erişim noktalarının konumu
8. Isıl genleşme hareketi ve gerekli boşluklar
9. İç mekan, dış mekan, yağ buharı veya yıkama maruziyeti
10. Bakım sırası ve beklenen sökme sıklığı
11. Maksimum pratik kesit boyutları ve taşıma ağırlığı
12. Parça numaralandırma, etiketleme, paketleme ve arıza durumunda teslimat gereksinimleri

Mevcut bir türbin için, fotoğraflar tek başına genellikle eksiksiz bir örtü seti için yeterli değildir. Her bir bölümün geometrisini ve konumunu tanımlamak için çizimler, şablonlar, detaylı ölçümler, dijital tarama verileri veya onaylanmış bir örnekleme sistemi kullanın.

Yedek Türbin Örtüleri

Yenileme projeleri, kapsamlı bir envanter çalışmasıyla başlamalıdır. Tanımlama numarası, montaj yeri, boyutlar, durum ve değiştirme nedeni kaydedilmelidir. Eksik etiketler, sıkışmış izolasyon, yırtılmış astarlar, arızalı bağlantı elemanları ve yağ kirliliği, eski sistem çıkarılmadan önce belgelenmelidir.

Eski bir battaniye, uyumu kontrol edilmeden kopyalanmamalıdır. Tekrarlanan kullanım, ısıya maruz kalma ve önceki onarımlar boyutları değiştirmiş olabilir. Orijinal battaniye boşluklar bırakmışsa veya erişimi engelliyorsa, yedek battaniye modeli tam olarak kopyalanmak yerine ekipmandan alınan ölçülere göre düzeltilmelidir.

Titreşim, Termal Genleşme ve Hareket

Türbin örtüleri, çalıştırma, işletme ve durdurma sırasında titreşim ve boyutsal hareketlere maruz kalabilir. Kapatma sistemleri, hareketli bağlantı noktalarına veya gerekli boşluklara sert kısıtlamalar getirmeden örtüyü tutmalıdır. Kancalar, kesikler ve temas alanlarının etrafına yerel takviye eklenebilir.

Örtü düzeni, belirtilen termal genleşmeye izin vermeli ve bağımsız olarak hareket eden bileşenleri birleştirmemelidir. Genleşme verileri ve hareket sınırları, türbin dokümantasyonundan veya proje mühendisinden alınmalıdır.

Yağ, Buhar ve Kirlenme

Aktif yağ veya buhar kaçağı olan yerlere yalıtım malzemesi döşenmemelidir. Yağla kirlenmiş yalıtım, ek yangın ve bakım riskleri oluşturabilir ve tesis prosedürüne göre işlem görmelidir. Dış kumaşlar, beklenen ortama dayanıklılık açısından seçilebilir, ancak kaplamalı bir kumaş sızıntı yapan bir bileşeni düzeltmez.

Gerektiği yerlerde drenaj yolları ve sızıntı tespit alanları görünür durumda kalmalıdır. Dikişler ve bindirmeler, sızan sıvıyı yalıtım çekirdeğine veya elektrikli ve döner ekipmanlara doğru yönlendirmemelidir.

Kurulum Planlaması

1. Türbinin izolasyon çalışmaları için onaylanmış durumda olduğunu teyit edin.
2. Battaniye programını ve kurulum haritasını kontrol edin.
3. Belirtilen yerlerde önce iç katman veya referans bölümlerini yükleyin.
4. Kesik yerleri aletlerin, bağlantı noktalarının, valflerin ve desteklerin etrafına hizalayın.
5. Yalıtım malzemesini düzensiz bir şekilde sıkıştırmadan bitişik bölümleri birbirine bağlayın.
6. Bağlantı elemanlarını belirtilen sırayla takın ve gerilimi eşit şekilde dağıtın.
7. Tüm bölüm numaralarını ve yön etiketlerini doğrulayın.
8. Dikiş yerlerini, bindirme noktalarını, erişim noktalarını ve mekanik boşlukları kontrol edin.
9. Eksik, hasarlı veya yanlış takılmış parçaları kaydedin.

Arızalar Arası Kontrol

Görünür battaniye yüzeyleri, dikişler ve bağlantı elemanları, tesis denetim planına göre kontrol edilmelidir. Gevşek bölümler, eksik kancalar, hasarlı etiketler, lekeler, ıslak alanlar, yerinden çıkmış yalıtım ve hareketli veya titreşen bileşenlerle temas olup olmadığına bakılmalıdır.

Çıkarıldıktan sonra, battaniyeleri temiz, kuru ve etiketlenmiş bir şekilde saklayın. Yalıtım malzemesinin üzerine keskin katlamalar yapmaktan veya ağır eşyalar yığmaktan kaçının. Yeniden takmadan önce, astarın, çekirdeğin, dış örtünün ve kapakların kullanıma uygun olduğundan emin olun.

OEM ve Proje Üretimi

BSTFLEX, prototip bölümlerini, kısmi değiştirme setlerini ve komple türbin örtüsü projelerini destekler. Üretim bilgileri, onaylı çizimlerden, boyut kayıtlarından, şablonlardan, dijital verilerden veya fiziksel örneklerden geliştirilebilir. Proje dokümantasyonu, örtü çizelgesini, bölüm etiketlerini, paketleme listelerini ve kurulum referanslarını içerebilir.

Bakım ve onarım projeleri için, fiyat teklifi isterken gerekli teslimat sırasını ve bakım durdurma tarihini belirtin. Büyük sistemler, kritik parçaların kurulum için gereken sırayla temin edilebilmesi için aşamalı ölçüm, numune onayı ve üretim gerektirebilir.

İlgili Sökülebilir Yalıtım Ürünleri

• Çıkarılabilir yalıtım battaniyeleri ve ceketleri
• Çıkarılabilir ısı eşanjörü izolasyon ceketi
• Buhar kapanı yalıtım ceketi
• Çıkarılabilir boru izolasyon kılıfı
• Çıkarılabilir flanş izolasyon kapağı
• Çıkarılabilir pompa izolasyon kapağı
• Özel çıkarılabilir izolasyon battaniyesi üretimi

Sıkça Sorulan Sorular

Bu ürün, otomotiv turbo battaniyesiyle aynı ürün mü?

Hayır. Bu ürün, endüstriyel buhar ve gaz türbinleri için modüler bir izolasyon sistemidir. Otomotiv turboşarj örtüleri, farklı ekipman geometrisi, yapısı ve uygulama gereksinimlerine sahiptir.

Tek bir battaniye türbin gövdesinin tamamını kaplayabilir mi?

Büyük türbin sistemleri genellikle birden fazla numaralı bölüme ihtiyaç duyar. Modüler örtüler daha kolay kullanım sağlar ve ayrı ayrı bağlantı noktalarına, vanalara ve muayene noktalarına erişime olanak tanır.

Rulman yuvası kapatılabilir mi?

Sadece türbin dokümantasyonunda veya sorumlu mühendis tarafından özel olarak izin verildiğinde kapatılmalıdır. Yatak yuvaları, yağlama arayüzleri, soğutma yolları ve izleme noktaları genellikle tanımlanmış boşluklar gerektirir ve otomatik olarak kapatılmamalıdır.

BSTFLEX mevcut bir türbin örtü setini yeniden üretebilir mi?

Evet. Üretime başlamadan önce eski bölümler, montaj haritası ve türbin boyutları kontrol edilmelidir. Herhangi bir uyum, erişim, kirlenme veya etiketleme sorunu tespit edilmeli ve düzeltilmelidir.

Türbin örtüleri, kimlik etiketleriyle birlikte tedarik edilebilir mi?

Evet. Her bölüm, proje planına göre kalıcı bir parça numarası, ekipman referansı, konum, yön ve katman tanımlaması taşıyabilir.

Battaniye sistemi dış mekanlarda kullanılabilir mi?

Dış mekan yapılarında uygun dış kumaşlar, korumalı dikişler ve drenajı dikkate alan tasarımlar kullanılabilir. Hava koşullarına dayanıklılık, yalnızca dış kumaşa değil, tüm montaj ve kuruluma bağlıdır.

Türbin İzolasyon Örtüsü Fiyat Teklifi İsteyin

Türbin tipi, modeli, onaylı izolasyon sınırı, çizimler, sıcaklık verileri, örtü programı, miktar ve arıza gereksinimlerini BSTFLEX'e gönderin. Projeniz için bölüm düzenini, malzemeleri, bağlantı elemanlarını, tanımlamayı ve üretim planını inceleyeceğiz.
