Akurbağa yavrusu contasıEsnek bir sızdırmazlık profili olan bu conta, iki farklı bölümden oluşur: sıkıştırılabilir yuvarlak veya oval bir ampul ve düz bir montaj ucu. Bu yapı, contaya karakteristik kurbağa yavrusu benzeri şeklini verir ve geleneksel düz conta bantlarının veya halat contaların her zaman etkili bir şekilde çözemediği sızdırmazlık sorunlarını çözmesine olanak tanır.
Kurbağa yavrusu şeklindeki contalar, genellikle fırın kapıları, endüstriyel fırınlar, kazanlar, fırınlar, erişim panelleri, termal muhafazalar ve sızdırmazlık yüzeyinin ısıya, tekrarlanan açma kapama işlemlerine, boyutsal değişikliklere veya düzensiz bir birleşme yüzeyine uyum sağlaması gereken diğer ekipmanların çevresinde kullanılır.
Şartlarkurbağa yavrusu contası,kurbağa yavrusu fok,kurbağa yavrusu bandıVekurbağa yavrusu conta bandıGenellikle aynı genel sızdırmazlık ailesine ait ürünler için kullanılırlar. Bununla birlikte, kesin yapı, kaplama malzemesine, çekirdeğe, ampul boyutuna, kuyruk tasarımına ve çalışma ortamına göre önemli ölçüde değişebilir.
BSTFLEX geniş bir ürün yelpazesi üretmektedir.yüksek sıcaklık kurbağa yavrusu contaları ve kurbağa yavrusu keçeleriEndüstriyel sızdırmazlık uygulamaları için, çalışma koşullarına, çizimlere veya örneklere göre üretilen özel yapılar da dahil olmak üzere.
Bu isim, fokun kesit şeklinden gelmektedir.
Genişlemiş kısım kurbağa yavrusunun gövdesine veya başına benzerken, ondan uzanan dar ve düz kısım kuyruğa benzer.
Geometrisi basit görünse de, iki bölüm tamamen farklı işlevler yerine getiriyor.
Sıkıştırma işlevini montaj işlevinden ayırmak, bu conta tasarımının endüstriyel kapılarda ve sökülebilir panellerde bu kadar kullanışlı olmasının başlıca nedenlerinden biridir.
Sızdırmazlık işlemi esas olarak ampulde gerçekleşir.
Fırın kapağı, ocak kapağı veya erişim paneli kapandığında, temas yüzeyi ampule baskı yapar. İç çekirdek sıkışır ve dış kapağın temas alanına uyum sağlamasına olanak tanır.
Bu kontrollü sıkıştırma, kapı ile çerçeve arasındaki küçük yüzey düzensizliklerini ve boşlukları doldurmaya yardımcı olur.
Düz kuyruk kısmı ekipmana bağlı kalır ve çalışma sırasında contanın doğru konumda kalmasını sağlar.
Ekipman kapağı kapanırken, ampule basınç uygulanır. Sıkıştırma miktarı, conta çapına, çekirdek yapısına, montaj boşluğuna ve kapatma kuvvetine bağlıdır.
Doğru seçilmiş bir ampul, amaçlanan çalışma aralığının ötesinde ezilmeden, sürekli temas sağlayacak kadar yeterince sıkışmalıdır.
Ampulün içinde, contanın sıkıştırma davranışının büyük bir kısmını belirleyen bir çekirdek bulunur.

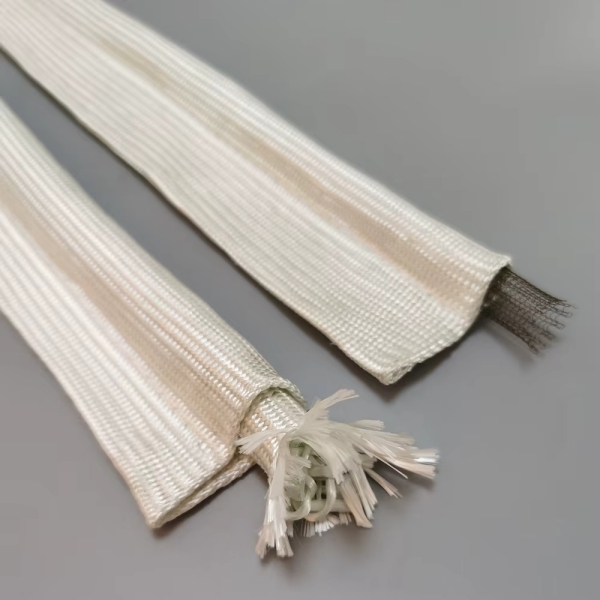

İstenen performansa bağlı olarak, çekirdek fiberglas halat, silika elyafı, seramik elyafı, paslanmaz çelik tel örgü, Inconel tel örgü veya başka bir mühendislik malzemesinden üretilebilir.
Esneklik ve uyumluluğun önemli olduğu durumlarda yumuşak elyaf çekirdek tercih edilebilir. Uygulamanın daha fazla mekanik destek, esneklik veya tekrarlanan sıkıştırma direncine ihtiyaç duyduğu durumlarda ise metal ağ çekirdek tercih edilebilir.
Bu kapak, kurbağa yavrusu şeklindeki fokun dış yüzeyini oluşturur.
Malzemesi, sıcaklık, aşınma, kimyasal maruziyet, radyasyonel ısı, kirlenme ve diğer çalışma koşullarına göre seçilir.
Yaygın kullanılan kaplama malzemeleri arasında fiberglas kumaş, silika kumaş, seramik kumaş, aramid kumaş, bazalt kumaş ve kaplamalı teknik kumaşlar yer alabilir.
Kuyruk kısmı normalde birincil sıkıştırma sızdırmazlığını sağlamaz. Asıl amacı montajdır.
Ekipman tasarımına bağlı olarak, kuyruk plakalar, vidalar, perçinler, klipsler, cıvatalar, kanallar veya diğer bağlantı sistemleri kullanılarak mekanik olarak sabitlenebilir.
Bu sayede sıkıştırılabilir ampul, sızdırmazlık kenarı boyunca konumlandırılmış halde kalırken, ekipman bakımı sırasında conta değişimi de mümkün hale gelir.
| Bileşen | İşlev | Tipik Seçenekler |
|---|---|---|
| Dış Kapak | Contayı korur ve gerekli termal veya çevresel yüzeyi sağlar. | Fiberglas, silika, seramik, bazalt, aramid, kaplamalı fiberglas |
| Ampul Çekirdeği | Sıkıştırmayı, esnekliği ve yapısal desteği kontrol eder. | Fiberglas halat, silika, seramik elyaf, paslanmaz çelik ağ, Inconel ağ |
| Ampul | Birincil sıkıştırma contasını oluşturur. | Yuvarlak, oval, içi boş, katıd veya güçlendirilmiş yapı |
| Kuyruk | Montaj yüzeyini sağlar. | Özel genişlik, tek kuyruk, çift kuyruk veya uygulamaya özel tasarım |
Kurbağa yavrusu contasını tanımlayan tek bir malzeme yoktur. Bu terim, belirli bir kumaş veya çekirdekten ziyade profili tanımlar.
Bu önemlidir çünkü orta sıcaklıktaki bir fırın için ideal conta, yüksek sıcaklıktaki bir fırın veya ocak için gereken contadan tamamen farklı olabilir.
Fiberglas, esnekliği, sağlam tekstil yapısı ve iyi ısı yalıtım performansını bir araya getirdiği için endüstriyel ısı yalıtım malzemelerinde en yaygın kullanılan malzemelerden biridir.
Afiberglas kurbağa yavrusu contasıFarklı hizmet koşullarına uygun olarak, fiberglas kaplama ve fiber çekirdekle veya tel örgü çekirdek ve yüzey kaplamalarıyla birleştirilerek üretilebilir.
Silika kumaşlar, geleneksel fiberglas yapılarının sağlayabileceğinden daha yüksek ısı yalıtım kapasitesine ihtiyaç duyulduğunda kullanılır.
Asilika kurbağa yavrusu contasıGerekli sıkıştırma özelliklerine ve mekanik dayanıklılığa bağlı olarak, elyaf çekirdek veya metal ağ çekirdek üzerine silika kumaş kullanılabilir.

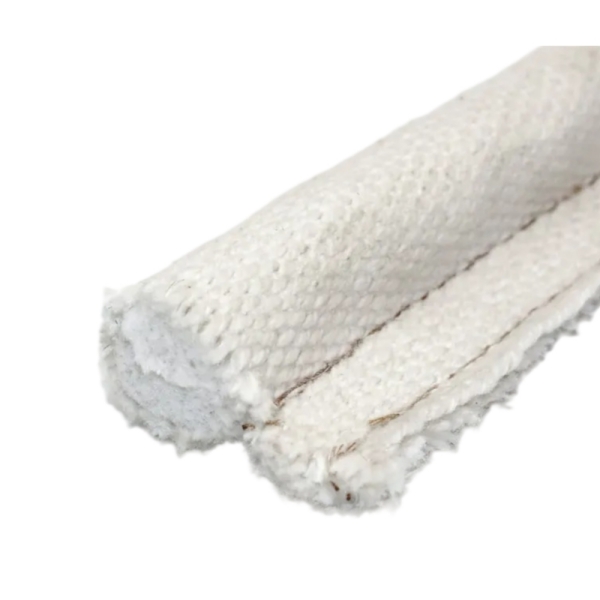

Seramik tekstil yapılar, fırınlar, ocaklar ve ısıl işlem ekipmanları gibi yüksek sıcaklık gerektiren ortamlar için tasarlanmıştır.
Seramik kumaş kaplama, seramik elyaf, paslanmaz çelik ağ, Inconel ağ veya diğer uygun çekirdek yapılarla birleştirilebilir.

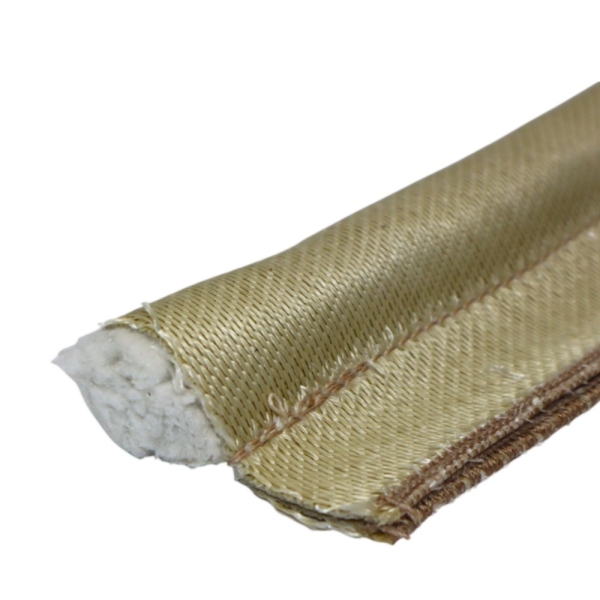

Vermikülit işlemi, yüksek sıcaklık uygulamalarında fiberglas kumaşların yüzey performansını iyileştirmek için yaygın olarak kullanılır.
BSTFLEX ayrıca üretim yapmaktadır.vermikülit kaplı fiberglas kurbağa yavrusu conta bandıFırın, kazan, ocak ve fırın sızdırmazlık uygulamaları için paslanmaz çelik veya Inconel ağ çekirdek seçenekleriyle.
Silikon kaplı fiberglas kaplama, işlenmemiş fiberglas kumaştan farklı bir yüzey özelliği sağlar.
Bu yapı, ultra yüksek sıcaklığa dayanıklı bir tekstil seçmekten ziyade esneklik, yüzey dayanıklılığı ve daha temiz bir kaplama yüzeyinin daha önemli olduğu uygulamalar için kullanışlıdır.
BSTFLEX tedariklerisilikon kaplı fiberglas kurbağa yavrusu contalarıFırın kapakları, damperler, erişim panelleri ve endüstriyel muhafaza sızdırmazlığı için.
Isı performansının yanı sıra aşınma direnci ve mekanik dayanıklılığın da önemli olduğu durumlarda aramid tekstil kaplamalar tercih edilebilir.

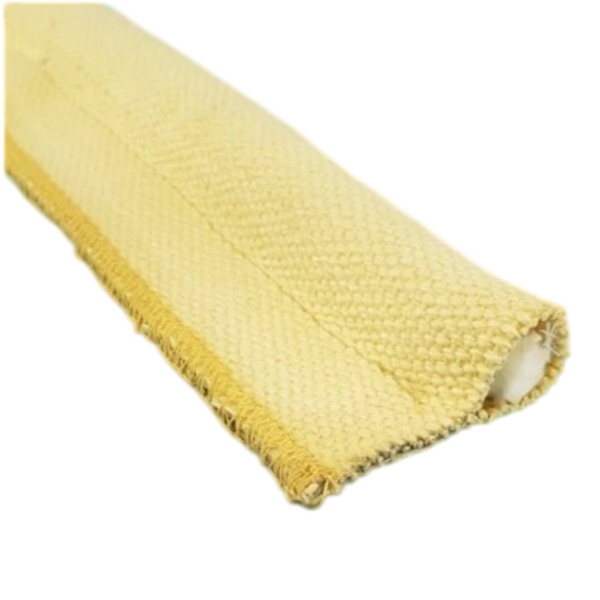

Örneğin, aramid kaplama, fiberglas çekirdekle birleştirilerek ekipman kapıları ve erişim açıklıkları için esnek bir endüstriyel conta profili oluşturulabilir.
PTFE kaplı fiberglas yapılar, contanın kimyasallara, kirliliğe veya düşük sürtünmeli kaplamalı tekstil yüzeyi gerektiren işlem koşullarına maruz kaldığı durumlarda faydalı olabilir.
Herhangi bir PTFE yapısının uygunluğu, gerçek sıcaklık ve kimyasal maruz kalma koşullarına göre değerlendirilmelidir.
Alüminize edilmiş fiberglas, radyasyon yoluyla ısıya maruz kalmanın uygulamanın önemli bir parçası olduğu durumlarda kullanılır.
Yansıtıcı yüzey, yayılan ısı emilimini azaltmaya yardımcı olurken, ampul de gerekli sıkıştırma sızdırmazlığını sağlar.
Bazalt dokuma kumaş, dayanıklı mineral elyaf tekstil yapısı gerektiren ısı yalıtım sistemleri için başka bir seçenek sunmaktadır.

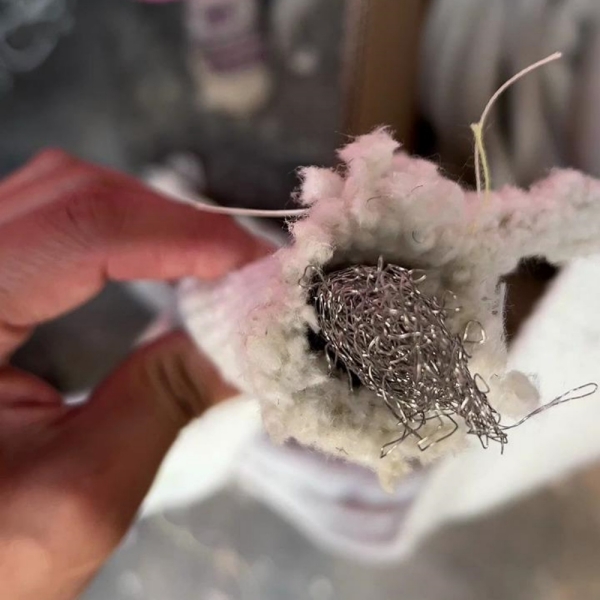

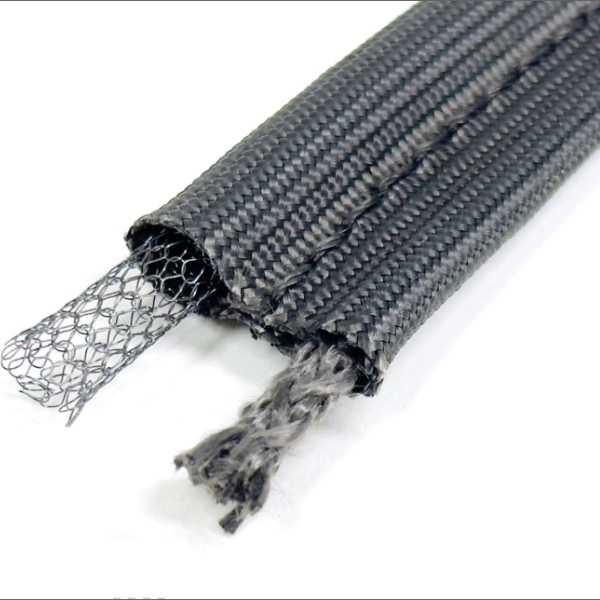

Daha fazla yapısal desteğe ihtiyaç duyulan durumlarda tel örgü çekirdeklerle de birleştirilebilir.
Çekirdek, contanın sıkışma ve eski haline dönme şeklini doğrudan etkilediği için en önemli özellik değişkenlerinden biridir.
Fiberglas halat, esnek ve nispeten yumuşak bir iç yapı sağlar. Genellikle, güçlü metal takviye gerektirmeden contanın sızdırmazlık yüzeyine uyum sağlaması gereken yerlerde kullanılır.
Tüm conta yapısının daha zorlu termal koşullara uyarlanması gerektiğinde yüksek sıcaklığa dayanıklı fiber çekirdekler kullanılır.

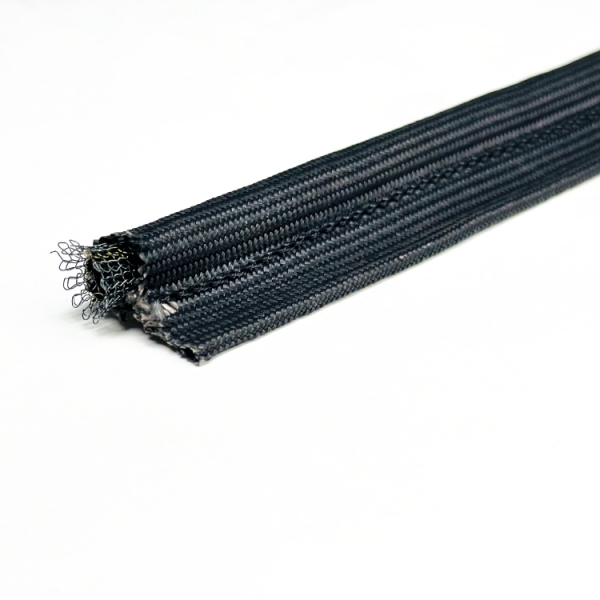

Paslanmaz çelik ağdan oluşan iç kısım, kullanışlı sıkıştırma özelliğini korurken mekanik takviye sağlar.
Tekrarlanan hareketlere, titreşime veya mekanik işlemlere maruz kalan endüstriyel kapılar ve paneller için tercih edilebilir.
BirInconel çekirdekli kurbağa yavrusu contasıGenellikle, çekirdeğin yüksek sıcaklık kapasitesine ve güçlü mekanik stabiliteye ihtiyaç duyduğu zorlu ortamlar için tercih edilir.
Son alaşım ve conta yapısı her zaman belirli çalışma ortamına göre seçilmelidir.
İçi boş ampul şeklindeki yapı, sınırlı kapatma kuvveti gerektiren uygulamalarda veya contanın nispeten büyük bir sızdırmazlık boşluğunu karşılaması gerektiğinde daha yüksek sıkıştırılabilirlik sağlayabilir.
Kurbağa yavrusu şeklindeki contalar, özellikle kapı, kapak, çıkarılabilir panel veya flanşın tekrar tekrar açılıp kapandığı ekipmanlarda oldukça kullanışlıdır.
Tipik uygulama alanları şunlardır:
Sektör kaynakları ayrıca, endüstriyel fırınlarda, ocaklarda, enerji üretim egzoz ve plenum sistemlerinde, ısıl işlem ekipmanlarında ve toz boya sistemlerinde kurbağa yavrusu şeklinde contaların kullanıldığını da belgeliyor.
Fırın kapağı, kapak çerçevesi ve çevresindeki metal bileşenler tekrar tekrar ısınma ve soğumaya maruz kaldığında bile sızdırmazlık temasını korumalıdır.
Düz conta bandı uygun uygulamalarda iyi performans gösterebilir, ancak büyük veya değişen boşlukları kapatma yeteneği sınırlıdır.
Bir ampulünfırın kapısı kurbağa yavrusu contasıEk sıkıştırılabilir hacim sağlar. Bu, contanın kapı çevresi boyunca teması korurken, temas yüzeyindeki küçük değişiklikleri takip etmesine olanak tanır.
Zorlu çalışma koşulları için, silika, seramik, vermikülit işlem görmüş fiberglas veya tel örgü takviyeli yapılar, gerçek fırın sıcaklığı ve mekanik koşullarına göre değerlendirilebilir.
Endüstriyel fırın kapakları, kullanım ömürleri boyunca yüzlerce hatta binlerce kez açılıp kapanabilir.
Bu nedenle conta, sadece ısıya dayanmakla kalmamalı, aynı zamanda tekrarlanan sıkıştırmaya, mekanik işlemlere ve kapı yapısının hareketine de dayanmalıdır.
doğru şekilde tasarlanmışfırın kapısı kurbağa yavrusu contasıFırın açıklığı çevresinde tanımlanmış bir sıkıştırma bölgesi sağlarken, montaj bölümünü birincil sızdırmazlık yüzeyinden mekanik olarak ayrı tutar.
| Özellik | Kurbağa Yavrusu Contası | Düz Conta Bandı |
|---|---|---|
| Profil | Sıkıştırılabilir ampul ve montaj kuyruğu | Düz tekstil şerit |
| Fark Tazminatı | Doğru boyutta olduğunda iyidir. | Bant kalınlığıyla sınırlı |
| Sıkıştırma Kontrolü | Esas olarak soğan ve gövde tarafından belirlenir. | Toplam bant kalınlığına göre belirlenir. |
| Montaj | Tail, özel hizmetler sunmaktadır.ek alanı | Bant doğrudan monte edilir. |
| Tipik Kullanım | Kapılar, kapaklar, paneller ve daha büyük sızdırmazlık boşlukları | Flanşlar, bağlantılar ve nispeten düz arayüzler |
Halat conta ve kurbağa yavrusu conta benzer yüksek sıcaklık lifleri kullanabilir, ancak geometrileri ve montaj yöntemleri farklıdır.
Halat conta genellikle yuvarlak, kare veya dikdörtgen şeklindedir ve entegre bir montaj flanşına sahip değildir.
Kurbağa yavrusu şeklindeki conta, ampulü konumlandırmak ve sabitlemek için özel olarak tasarlanmış bir kuyruğa sahiptir.
Kapılar ve çıkarılabilir paneller için bu kuyruk, montajı daha kontrollü ve değiştirme işlemini daha öngörülebilir hale getirebilir.
Conta seçimini yalnızca maksimum sıcaklığa göre yapmak yeterli değildir.
Çalışma ortamının tamamı değerlendirilmelidir.
Normal sürekli sıcaklığı ve olası sıcaklık artışlarını belirleyin.
Kapak, dikiş, iç yapı ve her türlü kaplama, gerçek kullanım koşullarına uygun olmalıdır.
Ampul, mevcut sızdırmazlık boşluğuna ve gerekli sıkıştırmaya uygun olmalıdır.
Çok küçük bir ampul sürekli temas sağlamayabilir. Çok büyük bir ampul ise aşırı derecede sıkıştırılabilir veya çok fazla kapatma kuvveti gerektirebilir.
Kapı veya panel kapandıktan sonra ampulün ne kadar sıkışacağını belirleyin.
Bu durum, özellikle elyaf halat, içi boş ağ ve daha fazla takviye edilmiş iç kısımlar arasında seçim yaparken önemlidir.
Isı maruziyeti, aşınma, radyasyon, kimyasal temas ve çevresel koşullara göre kılıf seçimi yapılmalıdır.
Çekirdek seçimi, esneklik, sertlik, geri kazanılabilirlik ve ısı yalıtım kapasitesini etkiler.
Montaj ucu, ekipmanın geometrisine müdahale etmeden seçilen sabitleme yöntemi için yeterli alan sağlamalıdır.
Contanın metal bir plaka, vida, perçin, klips, cıvata veya şekillendirilmiş bir montaj kanalı ile tutturulup tutturulmayacağını doğrulayın.
Yedek contalar için, orijinal contayı çıkarmadan veya atmadan önce birkaç boyut kaydedilmelidir.
Mevcut bir orijinal ekipman üreticisi (OEM) contasını değiştirirken fotoğraflar ve kesit çizimi özellikle faydalıdır.
Evet. Kurbağa yavrusu şeklindeki foklar, hem tekstil yapısı hem de iç çekirdeği değiştirilebildiği için özellikle kişiselleştirmeye uygundur.
BSTFLEX aşağıdaki özelliklere göre özel yapılar geliştirebilir:
Bu esneklik, mühendislerin standart bir contaya göre ekipmanı değiştirmek yerine, ekipmanın etrafındaki contayı belirlemelerine olanak tanır.
Tek ampullü profil en tanınabilir konfigürasyon olsa da, kurbağa yavrusu şeklindeki conta yapımı tek bir şekille sınırlı değildir.
Düz bir montaj ayağına bağlı, tek bir sıkıştırılabilir ampul. Bu, birçok fırın ve ocak kapısı için standart konfigürasyondur.
Ekipman tasarımında iki sızdırmazlık hattı veya daha geniş bir sıkıştırılabilir sızdırmazlık bölgesi gerektiğinde iki ampul bölümü entegre edilebilir.
Conta farklı bir tutma düzenine ihtiyaç duyduğunda veya montaj tasarımı ampulün her iki tarafında da malzeme gerektirdiğinde çift kuyruklu bir yapı kullanılabilir.
Bazı kapı ve panel uygulamalarında, sızdırmazlık çevresindeki bağlantı sayısını azaltmak için conta, sonsuz bir çerçeve veya başka bir sürekli şekil olarak üretilebilir.
Kurbağa larvası şeklindeki profilin en büyük avantajlarından biri, dış kabuğun ve iç kısmının aynı malzemeden yapılmasının zorunlu olmamasıdır.
Örneğin, bir başvuru şu gereksinimleri içerebilir:
Bu, büyük bir mühendislik matrisi oluşturur.kaplama malzemesi + iç malzeme + profil + uygulama.
Mühendisler, her bir conta katmanını aynı ürün olarak ele almak yerine, kurulumun termal, mekanik ve çevresel gereksinimlerine göre her katmanı seçmelidir.
Eksiksiz işletme bilgilerinin sağlanması, uygun bir conta yapısı önermeyi ve doğru bir fiyat teklifi hazırlamayı kolaylaştırır.
Özel bir fiyat teklifi talebi (RFQ) için lütfen aşağıdaki bilgilerin mümkün olduğunca tamamını sağlayın:
Orijinal malzemenin bilinmemesi durumunda, uygulama sıcaklığı, ekipman tasarımı ve numune profili genellikle malzeme seçimine başlamak için yeterli bilgi sağlayabilir.
Kurbağa yavrusu şeklindeki conta, sıkıştırılabilir bir şişkinliğin düz bir montaj kuyruğuna bağlı olduğu esnek bir sızdırmazlık profilidir. Şişkinlik sızdırmazlığı sağlarken, kuyruk contayı ekipmana sabitler.
Endüstriyel sızdırmazlık terminolojisinde,kurbağa yavrusu contasıVekurbağa yavrusu fokGenellikle birbirlerinin yerine kullanılırlar. Kurbağa yavrusu bandı ve kurbağa yavrusu conta bandı da benzer yapılar için kullanılır.
Ampul, sıkıştırılabilir bir sızdırma bölgesi sağlar. Kapı veya panel kapandığında, birleşme yüzeyine uyum sağlar ve boşlukları veya küçük yüzey düzensizliklerini telafi etmeye yardımcı olur.
Kuyruk kısmı bağlantı alanını sağlar. Ekipman tasarımına bağlı olarak plakalar, vidalar, perçinler, klipsler, cıvatalar veya montaj kanalları ile sabitlenebilir.
Evrensel olarak en iyi malzeme diye bir şey yoktur. Fiberglas, silika, seramik, bazalt, aramid, PTFE kaplı fiberglas, silikon kaplı fiberglas ve alüminize fiberglas, sıcaklık, aşınma, kimyasal maruziyet ve mekanik gereksinimlerin farklı kombinasyonlarına hitap eder.
Evet. Inconel tel örgü, zorlu termal ortamlara uygun, güçlendirilmiş metalik iç yapı gerektiren uygulamalarda ampul çekirdeği olarak kullanılabilir.
Evet. Ampul çapı, kuyruk genişliği, genel profil, kaplama malzemesi, çekirdek malzemesi ve imalat detayları, mühendislik çizimlerine veya fiziksel örneklere göre özelleştirilebilir.
Yaygın kullanım alanları arasında fırın kapıları, endüstriyel fırınlar, kazanlar, fırınlar, ısıl işlem ekipmanları, erişim panelleri, egzoz sistemleri, termal muhafazalar ve esnek sıkıştırmalı sızdırmazlık gerektiren diğer endüstriyel ekipmanlar yer almaktadır.
BSTFLEX, OEM üretimi, ekipman bakımı ve yedek parça sızdırmazlık projeleri için kurbağa yavrusu şeklinde conta yapıları üretmektedir.
Üretim kapasitemiz, farklı tekstil örtüleri, kaplamalar, elyaf çekirdekler, paslanmaz çelik ağ, Inconel ağ ve özel ampul ve kuyruk profillerini kapsamaktadır.
Diğer yapılar için lütfen web sitemizi ziyaret edin.Tadpole Seal ve Tadpole Gasket ürün yelpazesi.
Fiyat teklifi almak için conta kesitini, boyutlarını, gerekli uzunluğu, çalışma sıcaklığını, uygulama alanını ve tercih edilen malzemeleri gönderin. Özel geliştirme için mevcut conta örnekleri veya ekipman çizimleri de kullanılabilir.
Fırın, kazan, ocak veya ısı yalıtım kabini için özel bir kurbağa yavrusu şeklinde conta mı нужна?
Malzeme seçimi, numune geliştirme ve fiyat teklifi için çizim veya uygulama gereksinimlerinizle ilgili olarak BSTFLEX ile iletişime geçin.
